MCB против MCCB против RCCB против ELCB: полное руководство по сравнению

Вам нужны устройства защиты цепей, чтобы обеспечить безопасность и надежность вашей электрической системы.В этой статье вы узнаете, что такое MCB, MCCB, RCCB и ELCB, как они работают и чем отличаются друг от друга.Вы также увидите, где используется каждое устройство и что делает его подходящим для различных ситуаций.

Каталог

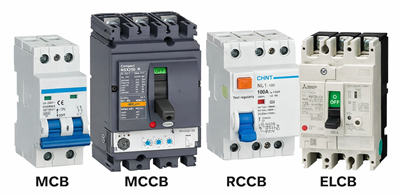

Рисунок 1. MCB, MCCB, RCCB и ELCB.

Что такое MCB (миниатюрный автоматический выключатель)?

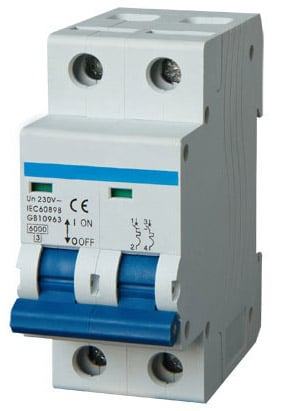

Рисунок 2. MCB (миниатюрный автоматический выключатель)

Миниатюрный автоматический выключатель (MCB) — это автоматическое устройство электрической защиты, используемое для защиты низковольтных цепей от повреждений.Он работает путем отключения электропитания, когда ток превышает безопасный уровень.Это помогает предотвратить перегрев, вызванный перегрузкой, например, слишком большим количеством устройств, подключенных к одной цепи.Он также защищает от коротких замыканий, когда внезапный скачок тока может повредить проводку и оборудование.MCB быстро срабатывает и разъединяет цепь, чтобы предотвратить дальнейший риск.Он широко используется в домах и небольших зданиях, поскольку он надежен и его легко сбросить после срабатывания.

Что такое MCCB (автоматический выключатель в литом корпусе)?

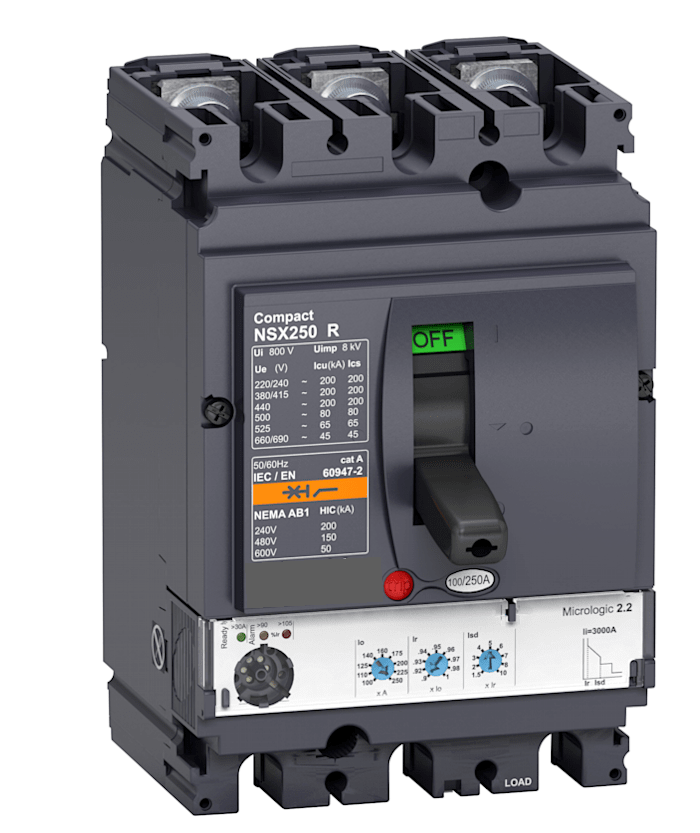

Рисунок 3. MCCB (автоматический выключатель в литом корпусе)

Автоматический выключатель в литом корпусе (MCCB) — это тип автоматического выключателя, предназначенный для работы с более высокими уровнями тока в электрических системах.Он используется для защиты цепей и оборудования в приложениях, где требуется большая мощность.MCCB может прервать чрезмерный ток, чтобы предотвратить повреждение, вызванное перегрузкой или неисправностью.Одной из его ключевых особенностей являются регулируемые настройки отключения, которые позволяют пользователям контролировать, когда выключатель отключит цепь.Это делает его подходящим для систем, которым необходима гибкая защита в зависимости от требований нагрузки.MCCB обычно используются в крупных электрических установках, где требуется защита более высокой мощности.

Что такое RCCB (выключатель остаточного тока)?

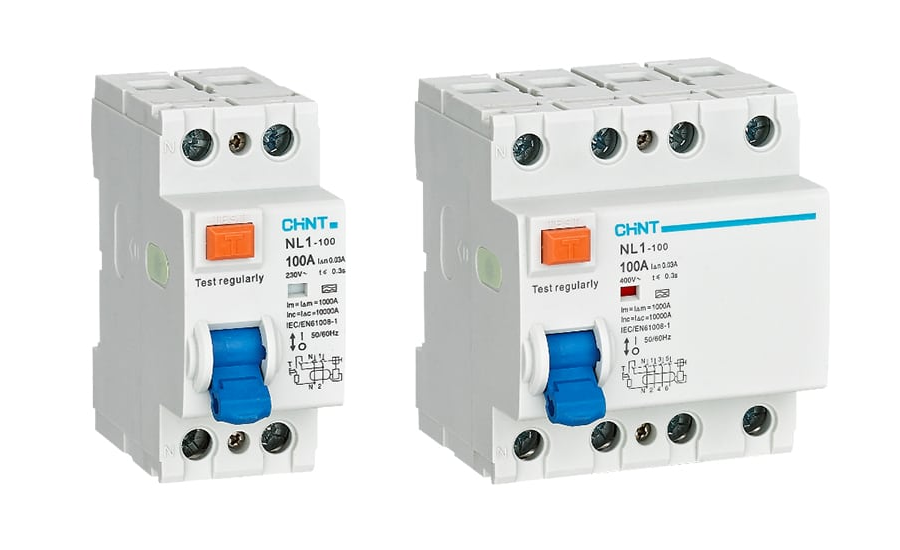

Рисунок 4. RCCB (выключатель остаточного тока)

Устройство защитного отключения (RCCB) — это защитное устройство, используемое для защиты людей от поражения электрическим током.Он работает путем обнаружения тока утечки, который возникает, когда электричество течет за пределами предполагаемого пути.При обнаружении этого дисбаланса ВДТ быстро отключает источник питания.Это помогает предотвратить серьезные травмы или несчастные случаи со смертельным исходом, вызванные неисправностями электрооборудования.ВДТ очень чувствительны и могут быстро реагировать на небольшие токи утечки.Их обычно устанавливают в домах и зданиях для повышения электробезопасности.

Что такое ELCB (автоматический выключатель с защитой от утечки на землю)?

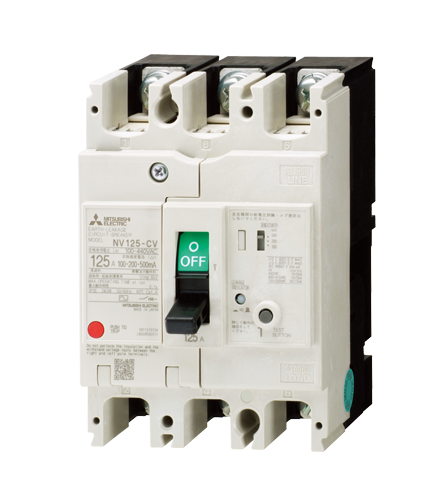

Рисунок 5. ELCB (автоматический выключатель с защитой от утечки на землю)

Автоматический выключатель утечки на землю (ELCB) — это устройство, используемое для обнаружения утечки тока на землю.Он работает путем мониторинга электрических неисправностей, которые могут привести к прохождению тока по непредусмотренным путям.При обнаружении такой утечки ELCB отключает подачу питания, чтобы снизить риск.Существует два основных типа ELCB: управляемые напряжением и управляемые током.Каждый тип по-разному реагирует на условия утечки на землю.ELCB используются для повышения безопасности в электрических системах, где важна защита заземления.

Разница между MCB и MCCB

Особенность	МКБ	MCCB
Текущий диапазон рейтингов	от 0,5 А до 100 А	от 16А до 2500А
Номинальное напряжение	До 240/415 В переменного тока	До 600 В переменного тока (зависит от модель)
Настройки поездки	Фиксированный (заводская настройка)	Регулируемый (термический и магнитный)
Разрывная способность	от 6 кА до 16 кА	от 25 кА до 100 кА
Поляки доступны	1П, 2П, 3П, 4П	от 1П до 4П
Тип монтажа	Монтаж на DIN-рейку	Монтаж на панели/основании
Физический размер	Малый (модульный)	Большой (литой корпус)
Тепловая защита	Фиксированная биметаллическая полоса	Регулируемый тепловой расцепитель
Магнитная защита	Фиксированная мгновенная поездка	Регулируемый магнитный расцепитель
Гашение дуги	Основная дугогасительная камера	Усовершенствованная система дугогасительной камеры
Рабочий механизм	Тумблер	Тумблерный или моторизованный механизм
Метод сброса	Ручной сброс	Ручной или удаленный сброс
Поддержка аксессуаров	Ограниченный (дополнительные контакты)	Обширный (шунтовой рейс, УФ выпуск, сигнализация)
Область применения	Жилой и светлый коммерческий	Промышленные и тяжелые коммерческий
Координация избирательности	Ограниченный	Высокий (поддерживает координацию исследования)

Разница между RCCB и ELCB

Особенность	RCCB (цепь остаточного тока) Выключатель)	ELCB (Цепь утечки на землю) Выключатель)
Принцип обнаружения	Измеряет текущий дисбаланс (фаза против нейтрали)	Измеряет напряжение заземления или ток утечки (тип напряжения/тока)
Рабочее количество	Остаточный ток (IΔ)	Напряжение заземления (В) или утечка текущий (старые типы)
Типичный диапазон чувствительности	10 мА, 30 мА, 100 мА, 300 мА	От 50 мА до 500 мА (в широких пределах)
Точность порога срабатывания	от ±5% до ±10%	±20% или более
Время ответа	≤30 мс (для устройств 30 мА)	50–200 мс
Зависимость напряжения	Независимость от напряжения земли	Тип напряжения требует надлежащего напряжение земли
Требования к заземляющему проводу	Не требуется для работы	Требует правильного заземления соединение
Защитное покрытие	Обнаруживает все пути утечки (включая непрямой контакт)	Ограничено возвратом неисправностей через провод заземления
Возможность защиты от ударов	Высокий (30 мА защищает человека тело)	Умеренная (менее достоверная для защита от ударов)
Стандарт установки	Широко используется в современных МЭК системы	В значительной степени устаревший в современном стандарты
Доступные типы	Типы AC, A, F, B	Управляемые напряжением и токовый (более старый)
Ложное срабатывание	Низкий (стабильная конструкция)	Высшее (под влиянием внешних помехи напряжения)
Параметры избирательности	Доступен (ВДТ с задержкой по времени)	Ограничено или недоступно
Области применения	Жилые, коммерческие, промышленный	Старые установки, наследие системы
Требования к техническому обслуживанию	Низкий (кнопка проверки периодически проверь)	Выше (система заземления должна быть проверяем регулярно)
Соответствие современным нормам	Полное соответствие (IEC/BS стандарты)	В основном не соответствует требованиям или устарел

Применение MCB MCCB RCCB и ELCB

1. Бытовые электрические системы

Автоматические выключатели и УЗО широко используются в домах для защиты проводки и людей.Они помогают предотвратить электрические пожары и снизить риск поражения электрическим током.Эти устройства устанавливаются в распределительных щитах для обеспечения повседневной безопасности.Их использование обеспечивает стабильное и безопасное электроснабжение в домах.

2. Коммерческие здания

Коммерческим объектам требуется надежная защита освещения, систем отопления, вентиляции и кондиционирования и офисного оборудования.MCCB часто используются из-за более высоких требований к нагрузке.ВДТ добавляют дополнительный уровень безопасности в местах общего пользования.Такое сочетание обеспечивает как оперативную, так и личную защиту.

3. Промышленные объекты

Промышленность использует MCCB для управления тяжелой техникой и системами большой мощности.Эти устройства выдерживают большие токи и защищают дорогостоящее оборудование.Надежная защита важна для предотвращения простоев и повреждений.Правильное использование повышает производительность и безопасность системы.

4. Электрические распределительные панели

Все четыре устройства могут использоваться в распределительных щитах в зависимости от конструкции системы.Они помогают управлять несколькими цепями и защищать их от сбоев.Правильная организация обеспечивает организованное и безопасное распределение электроэнергии.Это хорошо как для малых, так и для больших систем.

5. На открытом воздухе и в суровых условиях.

Некоторые установки требуют защиты в сложных условиях, таких как влажность или пыль.MCCB и ELCB могут использоваться в зависимости от потребностей системы.Эти устройства помогают поддерживать безопасность даже в нестабильных условиях.Правильный выбор устройства гарантирует долгосрочную работу.

6. Специализированные установки безопасности

В некоторых местах требуются дополнительные меры безопасности, например, в мастерских или влажных помещениях.ВДТ обычно используются для снижения риска поражения электрическим током в таких условиях.ELCB также могут использоваться там, где требуется контроль утечки на землю.Эти приложения направлены на защиту человеческой жизни и оборудования.

Заключение

Каждое устройство защиты цепи служит определенной цели: от защиты проводки и оборудования до защиты людей от поражения электрическим током.MCB и MCCB обеспечивают защиту от перегрузки и короткого замыкания на разных уровнях мощности, тогда как RCCB и ELCB сосредоточены на утечках и повреждениях заземления.Их различия в чувствительности, реакции и применении делают их подходящими для конкретных условий, таких как жилые, коммерческие и промышленные системы.Выбор правильного устройства зависит от нагрузки, требований безопасности и состояния системы, что позволяет обеспечить эффективную и надежную защиту.
