MJE13007 Transistor: Pinout, функции и таблица DataShie

MJE13007 представляет собой биполярную мощность NPN, специально разработанный для высоковольтных, быстро переключающих мощных цепей.Эта статья углубляется в MJE13007, проливая свет на свои уникальные атрибуты, различные приложения, технические спецификации и аналогичные компоненты.Благодаря этому исследованию мы стремимся раскрыть нюансы, которые делают MJE13007 выдающимся выбором в своей области.

Каталог

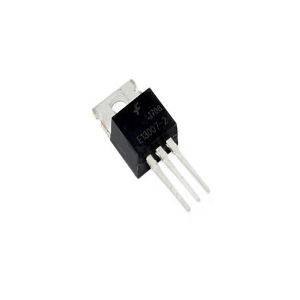

Обзор MJE13007

Тщательно разработанный для динамических высокоскоростных и высоковольтных задач переключения, MJE13007 Проходит без усилий между системами 115 В и 220 В.Это делает его предпочтительным выбором во множестве устройств, таких как регуляторы переключения, инверторы и управление двигателем.Обладая существенными спецификациями напряжения, VCEO 400 В и 700 В VCBO, он искусен в управлении цепками индуктивной нагрузки, демонстрируя замечательную возможность обратного смещения.Эти характеристики играют роль в оптимизации производительности в разных приложениях.Гибкость MJE13007 в обработке различных систем напряжения дает ему преимущество в повышении эффективности электронных применений.Его бесшовная работа в различных средах напряжения делает его очень применимым в эклектичных технических областях, отражая надежность и эффективность, которые резонируют с вашими ожиданиями в практических сценариях.

Выступая со своим VCEO 400 В и прочным VCBO 700V, MJE13007 надежно удовлетворяет строгие высоковольтные требования.Эти особенности, оцененные другими, способствуют эффективному управлению электрическими токами, минимизация сбоев и сбоев.Понимание, полученное через его применение, подчеркивает ее устойчивость при существенном электрическом напряжении, укрепляя выносливость системы с течением времени.При столкновении с тонкостями управления индуктивными цепями нагрузки дизайн MJE13007 превосходит.Мощная мощность обратного смещения транзистора способствует его адаптации в этих сложных приложениях, снижает риски и продлевает срок службы.Его бесшовная интеграция в схемы, управляющие переменным током, свидетельствует о эффективности его дизайна.

Эквивалент и замена для MJE13007

MJE13005, MJE13006, MJE15020, FJP13007, KSE13006, KSE13007В KSE13007FВ MJE13007AВ MJE13007G, Std13007f, Buj105a, Buj105ax, PHE13007В ST13007В BUL138, Bul128d-b, Bul381dВ 2SC2898, Mje13006, 2sc233В 2SC427В 2SC2335В 2SC2553, TE13007

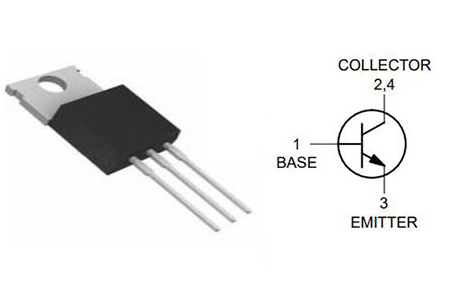

MJE13007 Конфигурация PIN -кода

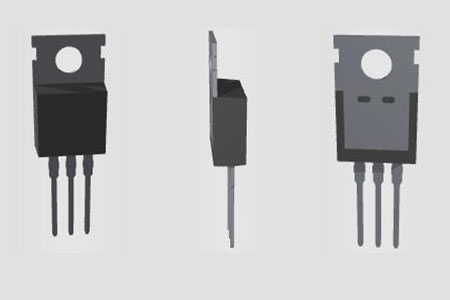

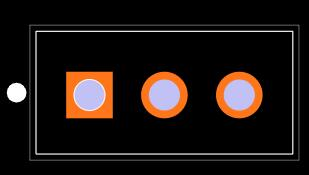

MJE13007 FootPrint и CAD -модель

MJE13007 Технические характеристики

Тип	Параметр
Статус жизненного цикла	Последние поставки (последнее обновление: 1 день назад)
Пакет / корпус	До 220-3
Количество булавок	3
Напряжение разбивки коллекционера-эмиттер	400 В.
hfemin	8
Упаковка	Трубка
Опубликовано	2009
PBFREE CODE	нет
Уровень чувствительности влаги (MSL)	1 (неограниченный)
Код ECCN	Ear99
Напряжение - рейтинг DC	400 В.
Пиковая температура отвоз (CEL)	240
Текущий рейтинг	8а
Подсчет штифтов	3
Монтажный тип	Через дыру
Поверхностное крепление	НЕТ
Материал транзистора	Кремний
Количество элементов	1
Рабочая температура	-65 ° C -150 ° C.
Ряд	SwitchMode ™
Код JESD-609	E0
Статус частично	Устаревший
Количество терминаций	3
Терминальная отделка	Олово/свинец (SN/PB)
Максимальная диссипация власти	80 Вт
Достичь кода соответствия	not_compliant
Время@Пиковой температуру (я)	30
Квалификационный статус	Не квалифицирован
Конфигурация элемента	Одинокий
Получить продукт полосы пропускания	14 МГц
Тип транзистора	Npn
Макс Коллекторный ток	8а
Ток - срез коллекционера (макс)	100 мкА
Vce saturation (max) @ ib, ic	3v @ 2a, 8a
Базовое напряжение коллекционера (VCBO)	700 В.
Статус ROHS	Не совместимый с ROHS
Рассеяние власти	80 Вт
Полярность/Тип канала	Npn
Напряжение излучателя коллекционера (VCEO)	3В
DC ток усиление (HFE) (min) @ IC, VCE	5 @ 5A 5V
Jedec-95 код	До-220AB
Частота перехода	14 МГц
Напряжение базового излучения (Vebo)	9 В
Свободно привести	Содержит свинец
Случайный соединение	Коллекционер
Приложение транзистора	Переключение

MJE13007 Особенности

MJE13007, транзистор NPN, искусно ориентируется на высоковольтные среды, особенно в схемах коллекционеров-эмиттер и коллекторной базы.Его прочный дизайн содержит способность рассеивания мощности до 80 Вт.Такие возможности делают его хорошо подходящим для мощных задач, где ценится надежность.При практическом использовании, включение эффективных методов рассеивания тепла, таких как радиаторы, играет роль в сохранении теплового баланса и функциональности.

Заключенный в пакет «Адаптируемый к 220», отмеченный как для тепловой эффективности, так и для простоты сборки, этот транзистор часто используется в цепях питания и управления двигателями, обрабатывая потребности в мощности.Применение показывает, что использование MJE13007 эффективно включает в себя выравнивание своих сил в обработке власти со стратегиями тепловой регуляции.Подходы могут включать активное или пассивное охлаждение, чтобы предотвратить проблемы от перегрева.

Приложения MJE13007

Системы питания

В пределах бесперебойных источников питания (UPS) MJE13007 работает как надежный опекун во время отключений, умело управлять напряжением и изменений тока.Транзистор поддерживает эффективную постоянную точку до конверсии переменного тока, обеспечивая сохранение энергии с впечатляющей эффективностью.Оптимизация его конфигурации может заметно повысить производительность UPS в поддержании баланса между подключенными устройствами.

Высоковольные операции переключения

MJE13007 оказывается превосходным в высоковольтных приложениях переключения.Его способность управлять высокими напряжениями обеспечивает безопасные и эффективные функции переключения, обеспечивая уверенность в своих постоянных показателях в промышленных условиях.Включение MJE13007 стабилизирует операции в различных условиях нагрузки, повышая общую надежность системы.

Инверторная конструкция конструкции

Часто выбранные для схем инвертора, Adept Swithing Malize MJE13007 облегчают преобразование переменного тока для систем возобновляемых источников энергии, таких как солнечные инверторы.Его способность к быстрому переключению сглаживает энергетические переходы, снижение потерь и усиление выходных данных.Вдумчивый дизайн рассмотрение MJE13007 повышает эффективность и стабильность системы.

Приложения управления двигателем

В системах управления двигателем MJE13007 поддерживает сильный крутящий момент и управление скоростью благодаря его высокой мощности и быстрому переключению.Он эффективно контролирует различные типы моторных типов, повышая эффективность эксплуатации.Использование MJE13007 обеспечивает точную модуляцию двигателя для промышленной автоматизации и электроники.

Модули питания

MJE13007 превосходит в модулях питания, предлагая заметные тепловые характеристики и эффективность усиления сигнала.Интеграция этого транзистора повышает надежность системы при управлении высокими нагрузками, что выгодно для постоянной доставки мощности в таких средах, как центры обработки данных или телекоммуникационные инфраструктуры.

Аудио усиление

В аудио-усилителях MJE13007 помогает как в переключении сигналов, так и в усилении, обеспечивая ясность и прочность в системах высокой точки зрения.Он поддерживает целостность сигнала на разных частотах, обеспечивая более богатое качество звука.Транзистор MJE13007 выделяется в разнообразных приложениях, обеспечивая устойчивую производительность, эффективное управление питанием и адаптивность к различным электронным требованиям, подчеркивая свою продолжительность в современной электронике.

Эффективное использование MJE13007

Включение транзистора MJE13007 в ваши проекты включает в себя внимательное внимание к его спецификациям, чтобы обеспечить его длительность.Функция в пределах 80% от своих рейтинговых возможностей способствует надежности и долговечности.Опытно установить предел тока при 5,12а и сохранить напряжение через соединение коллекционера-эмиттер, ограниченное при 256 В.Эти соображения играют роль в смягчении стресса и возможном повреждении.

Из -за значительного тепла, производимого во время работы, необходимо надлежащее управление теплом.Использование радиатора или даже вентиляторов на более высоких уровнях мощности может помочь в поддержании температуры устройства в приемлемых диапазонах.Эти охлаждающие решения помогают защитить функциональность устройства.Вдумчивый тепловый дизайн не только повышает производительность, но и помогает избежать перегрева.

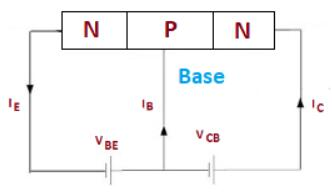

Конструкция схемы с использованием MJE13007

Навигация термических и электрических ограничений

При создании схемы с транзистором MJE13007, внимательность к ее тепловой и электрической границам требуется как для стабильности, так и для длительной производительности.Диапазон рабочей температуры должен оставаться в пределах от -65 ° C до 150 ° C.Наблюдение за этими параметрами не только повышает производительность, но и охранники против преждевременного распада из -за теплового напряжения.Вы можете использовать методы теплового управления, такие как радиаторы или системы охлаждения, используя отраслевые методы для эффективного рассеивания тепла в электронных компонентах.

Методы термического управления

Эффективное тепло управление играет роль в цепях, включающих MJE13007.Использование радиаторов эффективно рассеивает избыточное тепло, поддерживая функциональность транзистора.Оптимизация макета для улучшения воздушного потока может способствовать дальнейшей помощи в регуляции температуры.Использование тепловых площадок или проводящих материалов облегчает теплопередачу от устройства.Практические стратегии включают оценку переменных окружающей среды и проектирование схемы схемы, чтобы обеспечить естественный тепло выход, повышение операционной последовательности.

Электрические факторы и опыт

Электрические соображения так же эффективны, как и тепловые аспекты.Проектирование цепей с подходящим уровнем напряжения и тока смягчает электрическую деформацию.Другие часто интегрируют защитные компоненты, такие как диоды или предохранители, чтобы противодействовать вопросам перегрузки.Практические идеи показывают, что управление шипами напряжения с помощью схем -схем или зажимных диодов повышает надежность компонентов.

Из практических приложений, комплексная стратегия, которая интегрирует как электрическое, так и тепловое управление, обеспечивает превосходные результаты.Балансирование этих аспектов может вдохновить инновационные конструкции схемы, которые полностью используют возможности MJE13007.

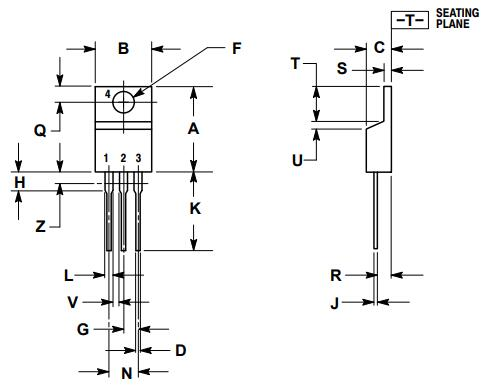

Размеры MJE13007

MJE13007 Информация о производителе

На полупроводнике стоит на переднем крае производства MJE13007, уважаемого своим надежным и инновационным полупроводниковым достижением.Их глубокие знания в области управления энергопотреблением означает приверженность применению устойчивости и расширению технологических границ в разных областях.На полупроводнике, всегда ожидая, вкладывает существенные инвестиции в исследования и разработки.Их приоритеты включают создание решений, которые преуспевают в эффективности и являются экологически обоснованными.Это согласуется с мировыми тенденциями, способствующими устойчивому росту.

DataSheet PDF

MJE13007 DataShats:

MJE13007.pdf

ONSEMI ROHS.PDF

Несколько устройств 30/июнь/2006.pdf

Часто задаваемые вопросы [FAQ]

1. Как MJE13007 сияет в своих приложениях?

Транзистор MJE13007 процветает в высоковольтных, быстрых цепях переключения мощности.Его дизайн делает его выбором для таких приложений, как переключение регуляторов и инверторов.Многие часто находят свою прочную сборку надежным союзником, когда производительность ищет в сложных условиях.

2. Какова оперативная роль MJE13007?

В качестве биполярного транзистора NPN с кремниевым субстратом MJE13007 эффективно управляет электронными сигналами.Он обрабатывает напряжения и токи, рассеивая до 80 Вт на активных фазах.Его способность оставаться стабильной между различными электрическими условиями высоко ценится в передовых энергетических системах, где такой устойчивость часто восхищается.

3. Можно ли использовать MJE13007 и MJE13007-2 взаимозаменяемо?

Да, MJE13007 и MJE13007-2 взаимозаменяемы в конструкциях цепи.Хотя MJE13007-2 может иметь немного больший чип, их функции идеально выровняются.Другие ценят гибкость этих компонентов, обеспечивая бесшовную интеграцию в различные проекты без потери функциональности.
