MPC8260AZUPIBB PowerQuicc II встроенный процессор: функции, разгона, приложения и альтернативы

Это руководство объясняет все о MPC8260Azupibb, мощном чипе, используемом во многих встроенных системах.Вы узнаете о его функциях, таких как быстрая память, встроенная поддержка связи, низкое использование мощности и широкий диапазон температуры.В статье также показано, где она используется, перечисляет другие подобные чипы, которые вы можете использовать, производитель этого чипа и почему это умный выбор для долгосрочных проектов.

Каталог

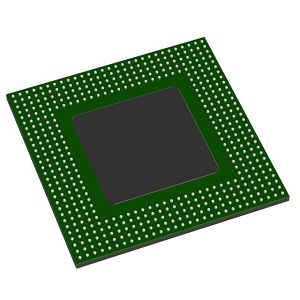

Обзор MPC8260azupibb

А MPC8260azupibb является высокопроизводительным встроенным процессором связи.Он принадлежит к семейству PowerQuicc II, построенной вокруг 32-разрядной архитектуры RISC с использованием ядра PowerPC G2, основанного на дизайне 603E.Работая при 300 МГц, он оснащен суперкаларным двигателем с двумя выпусками, интегрированным контроллером памяти с поддержкой ECC и специальным модулем процессора связи (CPM) для обработки протокола независимо от основного ЦП.В семье PowerQuicc II MPC8260 выделяется как универсальное решение, преодолевая потребности надежных встроенных вычислений с высокопроизводительными задачами связи.Другие члены семьи включают MPC8250, MPC8255, MPC8265 и MPC8266, разработанные для масштабируемости и долгосрочного развертывания, широко используемых в маршрутизаторах, базовых станциях и промышленных системах.

Если вы ищете надежное и масштабируемое встроенное решение, сейчас самое время разместить свой объемный заказ для MPC8260Azupibb.

MPC8260AZUPIBB

PowerPC G2 Core (603E): Процессор интегрирует 32-битное ядро ​​архитектуры RISC на основе дизайна PowerPC 603E.Он предлагает эффективное выполнение инструкций и низкое энергопотребление при поддержке сложных встроенных приложений.

Тактовая скорость 300 МГц: Он работает с частотой 300 МГц, обеспечивая высокоскоростную обработку, подходящую для требовательных приложений, таких как маршрутизация данных и переключение телекоммуникаций.

ДВОЙСТВЕННЫЙ СУПЕРКАЛАР ДВИГАТЕЛЬ: Эта функция позволяет процессору выполнять две инструкции на цикл такта, улучшая общую пропускную способность и параллельную производительность обработки во встроенных системах.

16 КБ инструкция и 16 кб.: Кэши как инструкции, так и клетки данных являются четырехсторонним набором ассоциативных, обеспечивая более быстрый доступ к часто используемым данным и минимизируют задержку памяти.

Блок с плавающей запятой (FPU): Встроенный FPU поддерживает арифметические операции с плавающей точкой, что полезно для обработки сигналов и других задач с тяжелыми вычислениями в системах связи.

Блок управления памятью (MMU): MMU обеспечивает перевод адреса и защиту памяти, поддерживая операционные системы с виртуальной памятью и повышая надежность системы.

Модуль процессора связи (CPM): Выделенный подпроцессорный подпроцессор на основе RISC разгружает задачи связи (Ethernet, HDLC, ATM), уменьшает бремя на основном ядре и улучшает отзывчивость системы.

Интегрированный контроллер памяти с поддержкой ECC: Поддерживает DRAM и SDRAM с функциональностью кода исправления ошибок, обеспечивая надежную целостность памяти для критически важных операций.

Напряжение ввода/вывода 3,3 В: Стандартная совместимость напряжения ввода/вывода облегчает интеграцию с другими логическими устройствами и периферийными устройствами в встроенных аппаратных конструкциях.

Несколько интерфейсов: Богатый набор интерфейсов связи обеспечивает бесшовную связь с внешними устройствами, что делает его подходящим для различных встроенных сетевых сред.

Диапазон рабочей температуры: Разработанный для промышленных и телекоммуникационных сред, он обеспечивает стабильную работу в широком диапазоне температур.

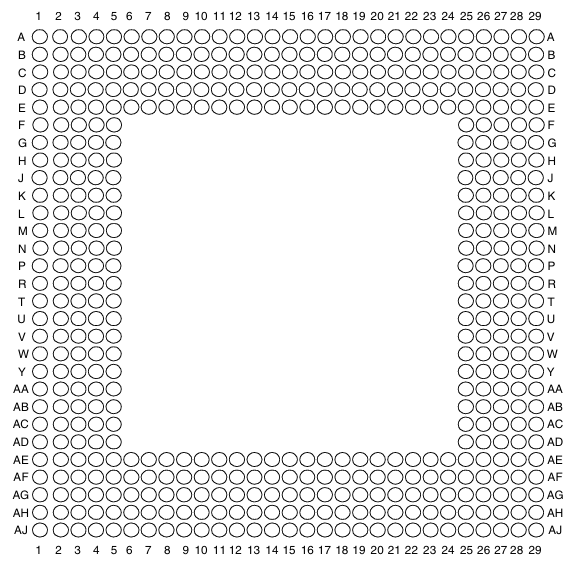

MPC8260AZUPIBB Диаграмма пинок

Диаграмма распиновки, показанная для MPC8260AZUPIBB, представляет собой пластиковую сетку шариков (PBGA), обычно используемая для интегрированных цепей высокой плотности, таких как этот процессор PowerQuicc II.Эта диаграмма следует за матрицей, где ряды помечены в алфавитном порядке (от AJ), а столбцы пронумерованы (от 1 до 29).Каждый круг в сетке отмечает положение мяча или расположение штифта на нижней стороне пакета чипа.Этот макет помогает найти конкретные сигналы или подключения к питанию по отношению к сетке.Например, ссылка, подобная D12 или R23, указывает на точный вывод, используемый для таких функций, как источник питания, ввод/вывод или интерфейсы связи.Пустое пространство в центре указывает на область без мяча, часто используемая для теплового рельефа или механической стабильности.

Спецификации MPC8260azupibb

Тип	Параметр
Производитель	NXP Semiconductors/Freescale Semiconductor
Ряд	MPC82XX
Упаковка	Поднос
Статус частично	Устаревший
Основной процессор	PowerPC G2
Количество ядер/ширина шины	1 ядро, 32-битное
Скорость	300 МГц
Со-процессоры/DSP	Коммуникации;RISC CPM
ОЗУ контроллеры	DRAM, SDRAM
Графика ускорение	Нет
Ethernet	10/100 Мбит/с (3)
Напряжение - I/O.	3,3 В.
Рабочая температура	0 ° C ~ 105 ° C (TA)
Монтажный тип	Поверхностное крепление
Пакет / корпус	480-LBGA PAD
Пакет устройства поставщика	480-TBGA (37,5x37,5)
Дополнительные интерфейсы	I2C, SCC, SMC, SPI, UART, USART
Базовый номер продукта	MPC82

MPC8260AZUPIBB

Телекоммуникационные базовые станции

MPC8260AZUPIBB широко используется в телекоммуникационной инфраструктуре, особенно на базовых станциях, где требуется высокопроизводительная обработка данных и управление протоколами.Его интегрированный модуль связи поддерживает несколько последовательных интерфейсов и протоколов, что делает его идеальным для обработки беспроводных обратных и каналов.

Сетевые маршрутизаторы и коммутаторы

Благодаря поддержке нескольких каналов Ethernet и быстрого обработки, процессор служит основой маршрутизаторов и коммутаторов поставщиков услуг и поставщиков услуг.Он эффективно обрабатывает маршрутизацию пакетов, формирование трафика и фильтрацию данных, не требуя внешних процессоров связи.

Промышленные системы управления

В условиях производства и автоматизации MPC8260AZUPIBB поддерживает детерминированный контроль и быстрое сбор данных.Его надежный процессор, широкий диапазон рабочей температуры и надежная обработка памяти с помощью ECC делают его подходящим для длительных промышленных операций.

Доступ к шлюзам и оборудованию голоса над IP (VoIP) оборудование

Этот процессор используется в устройствах доступа, таких как DSLAMS и интегрированные устройства доступа (IAD), где сходятся службы голоса и передачи данных.Модуль процессора бортовой связи обрабатывает трафик с низкой задержкой для голосовой связи.

Оборудование для ретрансляции банкоматов и рамки

Интегрированный двигатель RISC в MPC8260AZUPIBB способен разгружать обработку банкоматов и кадров, которая широко использовалась в устаревших телекоммуникационных сетях.Это обеспечивает быструю и надежную связь между конечными точками данных.

Военные и аэрокосмические системы связи

В связи с надежностью, встроенной поддержкой протоколов и прочной упаковкой MPC8260AZUPIBB применяется в военных системах связи, поддерживая безопасные голосовые и передачи данных в суровых условиях.

Широкополосное инфраструктурное оборудование

Процессор питает широкополосные системы, такие как системы завершения кабельного модема (CMT) и единицы волокна до дома (FTTH), управление потоками данных, аутентификацию и доставку услуг на высокой скорости.

Встроенные сетевые приборы

Он подходит для использования в брандмауэрах, концентраторах VPN и других приборах сетевой безопасности, где для безопасной связи необходима шифрование и пропускная способность данных.

MPC8260azupibb аналогичные части

• MPC8265ACZUMHBC (NXP USA Inc)

MPC8265ACZUMHBC является мощной альтернативой из того же семейства PowerQuicc II, предлагая расширенные функции связи и поддержку PCI.Он работает на уровне 266 МГц и находится в том же 480-контактном пакете TBGA, что делает его PIN-совместимым с MPC8260Azupibb.Эта модель также поддерживает более широкий диапазон рабочих температур (от -40 ° C до 105 ° C), который полезен для промышленных или жестких развертываний окружающей среды.Благодаря расширенным интерфейсам связи, таким как Utopia II и 256 каналов HDLC, это отличный вариант для сетевых приложений, требующих большей гибкости и пропускной способности.

• MPC8260AVVPIBB (Freescale Semiconductor)

MPC8260AVVPIBB является прямым вариантом серии MPC8260 с почти идентичными наборами ядра и функций в версии AzupibB.Он работает на той же 300 МГц тактовой скорости и использует тот же пакет 480-TBGA, поддерживая совместимость между платами и программным обеспечением.Это делает его идеальной заменой в системах, которые уже используют архитектуру MPC8260, но нуждаются в гибкости поиска.Он подходит, кто хочет такую ​​же производительность и площадь без дополнительных корректировок оборудования.

• MPC8260azupjdb (Freescale Semiconductor)

MPC8260AZUPJDB функционально эквивалентен MPC8260AZUPIBB, но может иметь небольшие различия в упаковке, ревизии кремния или канала Sourcing.Он поддерживает тактовую скорость 300 МГц и набор функций полной связи, включая CPM и многочисленную поддержку протокола.Его близкое совпадение в спецификациях и архитектуре делает его удобной заменой при управлении изменчивости цепочки поставок или поддержанию стратегий поиска многопоставщиков.

MPC8260azupibb преимущества

Сбалансированная обработка для систем связи

MPC8260AZUPIBB объединяет процессор общего назначения с выделенным модулем процессора связи (CPM), что позволяет управлять операциями управления, в то время как другой обрабатывает задачи передачи данных и протокола.Эта двойная настройка помогает создавать системы, которые могут управлять несколькими потоками связи параллельно, улучшая реакцию и уменьшая задержки в приложениях с тяжелыми данными.

Универсальный протокол и поддержка интерфейса

Благодаря встроенной поддержке различных сетевых и промышленных протоколов, таких как Fast Ethernet, HDLC, ATM и многое другое, этот процессор позволяет использовать один чип в разных приложениях.Многие извлекают выгоду из снижения сложности разработки и более эффективной стандартизации продукции в проектах, которые требуют нескольких типов интерфейсов.

Долгосрочная доступность и принятие промышленности

MPC8260AZUPIBB происходит из устоявшегося семейства POWERQUICC II, широко используемого в телекоммуникациях и общении.Это обеспечивает постоянную поставку, надежную документацию и большую базу знаний, которая снижает риск устаревания и упрощает проверку, поддержку и отладку проектирования.

Эффективное использование мощности во встроенных конструкциях

Процессор спроектирован для низкого энергопотребления, в то же время обеспечивая высокую пропускную способность данных.Это выгодно в встроенных системах, где рассеяние тепла и потребление энергии являются ограничениями проектирования, для поддержания надежности системы без дополнительного охлаждения или бюджетов с высокой мощностью.

Масштабируемый и гибкий для различных приложений

Вы можете развернуть MPC8260azupibb в широком спектре проектов систем, от маршрутизаторов низкого и среднего уровня до контроллеров промышленной автоматизации.Его масштабируемость позволяет повторно использовать одну и ту же архитектуру для различных уровней продуктов, экономия время и затраты на разработку, сохраняя при этом последовательность в программном обеспечении и поддержке.

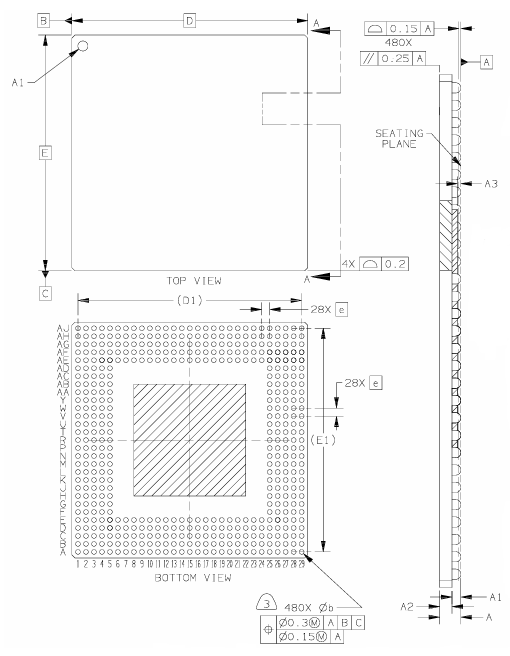

MPC8260AZUPIBB DAMENTIONS

Размеры упаковки

Символ	Описание	Мин	Максимум
А	Общая высота упаковки	1.45	1.65
А1	Стойки (от печатной платы до упаковки)	0,6	0,7
A2	Упаковка толщины тела	0,85	0,95
A3	Толщина субстрата	0,25	-
беременный	Диаметр мяча	0,65	0,85
Дюймовый	Длина упаковки	37.5	Бакалавра
D1	Размер умирания (ссылка)	35,56	Рефери
Эн	Ширина упаковки	37.5	Бакалавра
E1	Размер умирания (ссылка)	35,56	Рефери
эн	Шарик	1.27	Бакалавра

Схема упаковки

MPC8260AZUPIBB Производитель

MPC8260azupibb производится NXP полупроводникиГлобальный лидер в области встроенной обработки и безопасных решений для подключения.Первоначально разработан Freescale Semiconductor, который сам по себе стал побочным продуктом от полупроводникового подразделения Motorola, продукт стал частью портфеля NXP после приобретения Freescale в 2015 году. NXP продолжает поддерживать стандарты MPC8260AZUPIBB в рамках своего семейства PowerQuicc II, поддерживая высококачественные стандарты производства и долгосрочную доступность для промышленной, сети и телекамеры.

Заключение

MPC8260AZUPIBB - это сильный и гибкий процессор, созданный для систем, которые нуждаются в быстрой и надежной связи.Он может выполнять множество задач одновременно, благодаря своему умному дизайну и дополнительной связи.Этот чип отлично подходит для использования в телефонах, в Интернете, промышленных машинах и многом другом.Он поддерживает многие типы соединений и экономит мощность, что делает ее хорошим для долгосрочного использования.Поскольку она поддерживается доверенной компанией, вы можете полагаться на нее для качества, поддержки и простого использования в различных видах оборудования.
