Разомкнутая система против системы с замкнутым контуром: ключевые различия, работа, преимущества и приложения

Системы с разомкнутым и замкнутым контуром объясняют, как система реагирует, когда вы даете ей входные данные.В этой статье вы узнаете, что делает каждая система, как она работает и почему обратная связь важна для контроля результатов.Вы также увидите, чем отличаются их компоненты и приложения.Это облегчит вам понимание того, где обычно используется каждая система.

Каталог

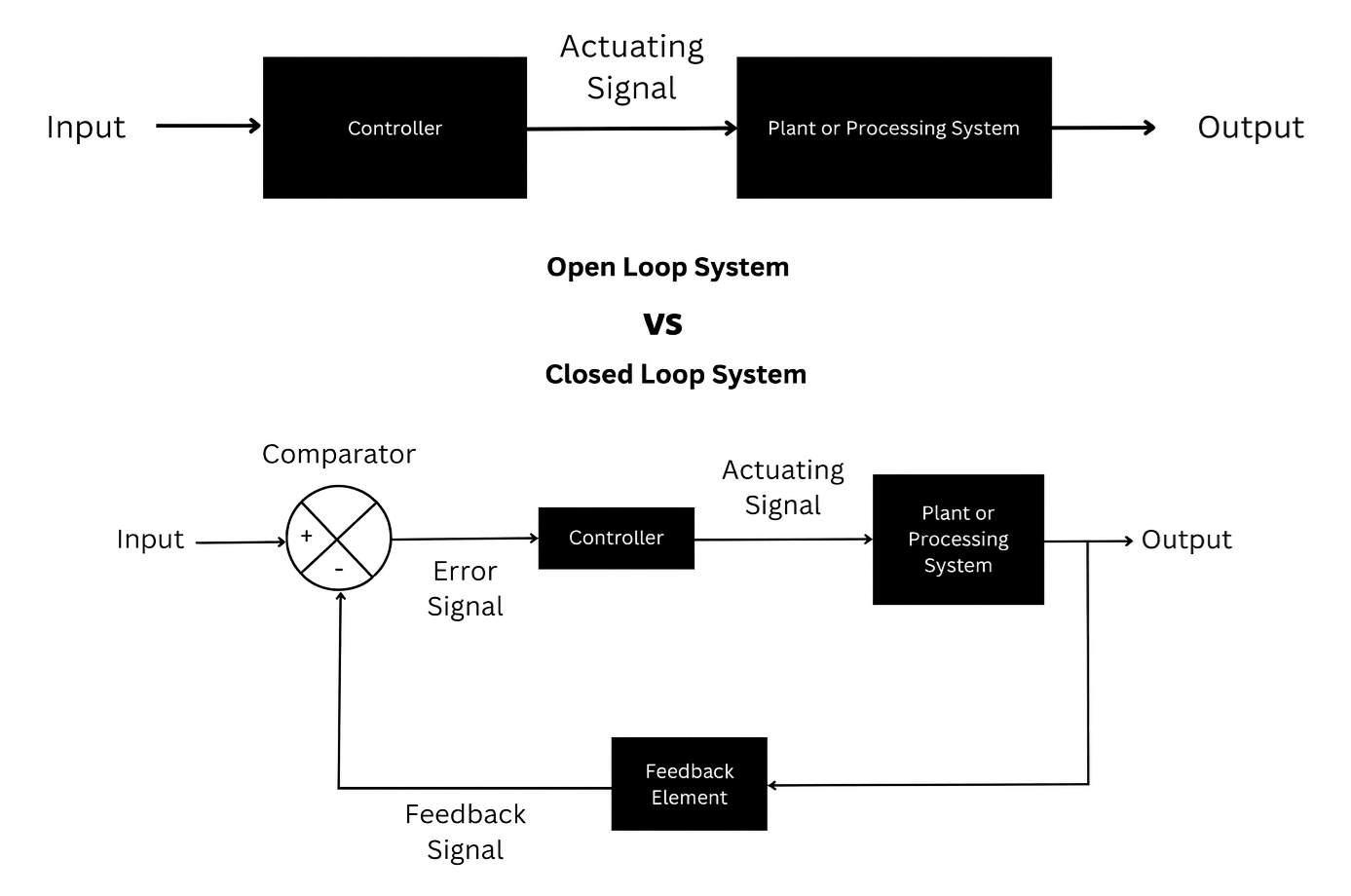

Рисунок 1. Система с разомкнутым контуром и система с замкнутым контуром

Что такое система открытого цикла?

Система с разомкнутым контуром — это тип системы управления, в которой выходной сигнал не контролируется и не сравнивается с входным.Управляющее воздействие применяется исключительно на основе заданных входных данных, без учета фактического результата, полученного системой.Поскольку механизм обратной связи отсутствует, система не может самостоятельно обнаруживать или исправлять ошибки.Любое изменение или нарушение напрямую влияет на выходной сигнал без необходимости корректировки.Поведение системы полностью зависит от предустановленных настроек или калибровки.Системы управления с разомкнутым контуром обычно отличаются своей простотой и отсутствием автоматического исправления ошибок.

Что такое замкнутая система?

Система с замкнутым контуром — это система управления, которая непрерывно сравнивает фактический выходной сигнал с желаемым входным сигналом с помощью обратной связи.Разница между входом и выходом, называемая сигналом ошибки, определяет управляющее действие.Такое сравнение на основе обратной связи позволяет системе автоматически реагировать на отклонения.Контроллер корректирует свой выходной сигнал, чтобы уменьшить или устранить ошибку.В результате система обеспечивает более близкое соответствие желаемой производительности.Системы с замкнутым контуром характеризуются своей способностью саморегулироваться посредством обратной связи.

Компоненты системы с открытым контуром и системы с замкнутым контуром

Компонент	Открытый цикл Система	Закрыто Петлевая система
Ввод / Опорный сигнал	Использует вход для начала операции, но она не сравнивается с выходом.	Использует вход который постоянно сравнивается с фактическим выходом.
Контроллер	Отправляет фиксированное управляющее действие, основанное только на входных данных.	Регулирует непрерывно контролировать действия на основе обратной связи.
Привод / Элемент управления	Действует по команде диспетчера без проверки.	Изменяет свой действие на основе обратной связи от системы.
Выход / Процесс	Выход: производятся, но не измеряются и не корректируются.	Выход: контролируется и корректируется для достижения желаемого значения.
Датчик / Измерительное устройство	Ни один датчик не используется для измерения выпуска.	Датчики измерить выходную мощность и отправить данные на контроллер.
Обратная связь Путь/Компаратор	Нет обратной связи сравнение путей или ошибок.	Путь обратной связи и компаратор необходимы для обнаружения ошибок.

Как работает система с разомкнутым и замкнутым контуром?

Система открытого цикла

Рисунок 2. Блок-схема разомкнутой системы.

Система с разомкнутым контуром работает путем обработки входного сигнала без проверки результирующего выхода.Как показано на рисунке, вход подается непосредственно на контроллер, который генерирует управляющий сигнал.Этот управляющий сигнал отправляется на установку или в систему обработки для получения результата.Выход перемещается только вперед и не возвращается в контроллер ни в какой форме.Поскольку пути обратной связи нет, контроллер не имеет информации о фактическом выходе.Система завершает свою работу после получения результата, независимо от того, соответствует ли он запланированному результату.

Замкнутая система

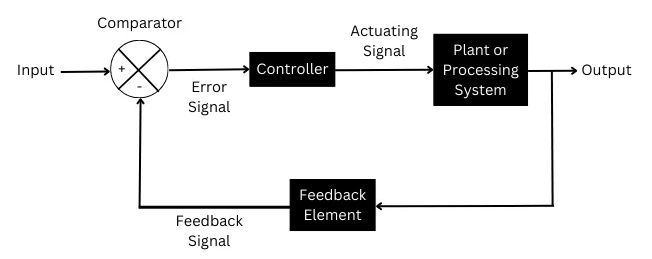

Рисунок 3. Блок-схема замкнутой системы.

Система с замкнутым контуром работает путем постоянного сравнения выходных данных с входными для управления реакцией системы.На рисунке входной сигнал сначала отправляется в компаратор, где он сравнивается с сигналом обратной связи с выхода.Этот компаратор выдает сигнал ошибки, который представляет разницу между желаемым входным сигналом и фактическим выходным сигналом.Затем сигнал ошибки отправляется на контроллер, который генерирует соответствующий управляющий сигнал.Этот управляющий сигнал заставляет установку или систему обработки производить продукцию.Выходной сигнал передается обратно через элемент обратной связи на компаратор, образуя полный контур, обеспечивающий непрерывную регулировку.

Применение разомкнутого контура против системы с замкнутым контуром

Приложение Площадь	Открытый цикл Система	Закрыто Петлевая система
Бытовой Бытовая техника	Стирка машины (на основе таймера): работают в течение фиксированного времени без проверки вывода.	Термостаты в кондиционерах и холодильниках: регулируйте температуру с помощью обратной связи.
Отопление и Кулинария	Микроволновая печь Духовки (с управлением по времени): Нагрев зависит только от заданного времени.	С контролем температуры духовки: регулируйте температуру с помощью датчиков.
Трафик и Транспорт	Фиксированное время светофоры: меняйте сигналы в зависимости от заданного времени.	Круиз системы управления: Поддерживать скорость автомобиля с помощью обратной связи.
Промышленный Машины	Конвейер ремни: Работайте с постоянной скоростью без контроля нагрузки.	Промышленный контроль скорости двигателя: поддерживает скорость при различных нагрузках.
Мощность и Электрические системы	Базовая батарея Зарядные устройства: Обеспечивают фиксированное напряжение или ток.	Автоматический Регуляторы напряжения (AVR): поддерживают стабильное выходное напряжение.
Автоматизация и контроль	На основе таймера ирригационные системы: работают в течение заданного времени.	на базе ПЛК системы управления технологическими процессами: корректируйте операции, используя обратную связь от датчиков.
Робототехника и Управление движением	Простой повторяющиеся тренажеры: выполняйте фиксированные движения.	Серводвигатели и роботизированные руки: точно контролируйте положение и скорость.
Жидкость и Контроль уровня	Ручная подача воды насосы: работают без измерения уровня.	Автоматический контроллеры уровня воды: запуск и остановка насосов на основе обратной связи.

Преимущества разомкнутой и замкнутой системы

Преимущества системы с открытым контуром

• Простой и понятный дизайн

• Низкая стоимость благодаря меньшему количеству компонентов.

• Быстрое время отклика

• Простота конструкции и обслуживания.

• Никаких датчиков или элементов обратной связи не требуется.

• Стабильная работа без колебаний, вызванных обратной связью.

• Идеально подходит для фиксированных и предсказуемых условий эксплуатации.

Преимущества системы с замкнутым контуром

• Высокая точность благодаря постоянной обратной связи

• Автоматическое обнаружение и исправление ошибок

• Меньше подвержен влиянию внешних помех

• Улучшенная производительность при различных условиях нагрузки

• Повышенная надежность и согласованность.

• Способность стабилизировать нестабильные процессы

• Подходит для сложных и прецизионных приложений.

Недостатки систем с разомкнутым и замкнутым контуром

Недостатки системы с открытым контуром

• Нет обратной связи, поэтому ошибки невозможно исправить.

• Более низкая точность, чем у систем с замкнутым контуром.

• Высокая чувствительность к помехам и изменениям параметров.

• Выход полностью зависит от калибровки

• Плохая адаптируемость к меняющимся условиям.

• Не подходит для сложного или прецизионного управления.

Недостатки системы с замкнутым контуром

• Более сложная конструкция и реализация.

• Более высокая стоимость из-за датчиков и компонентов обратной связи.

• Требует регулярного обслуживания и калибровки.

• Более медленный ответ из-за обработки обратной связи.

• Риск нестабильности или колебаний при плохой конструкции

• Отказ элементов обратной связи может повлиять на производительность системы.

Система с разомкнутым контуром и система с замкнутым контуром

Параметр	Открытый цикл Система	Закрыто Петлевая система
Обратная связь Присутствие	Нет обратной связи используется путь.	Путь обратной связи является важной частью системы.
Контроль Действие	Контрольное действие зависит только от входного сигнала.	Контроль действие зависит от ошибки между входом и выходом.
Ошибка Коррекция	Ошибки не могут быть обнаружены или исправлены автоматически.	Ошибки постоянно обнаруживаются и исправляются.
Точность	Низкая точность из-за отсутствия обратной связи.	Высокая точность благодаря постоянному контролю с обратной связью.
Сложность	Простая система структура и дизайн.	Более сложный из-за датчиков и цепей обратной связи.
Стабильность	Естественно стабильны в фиксированных условиях.	Стабильность зависит от правильной конструкции обратной связи.
Время ответа	Быстрее ответ, поскольку обработка обратной связи не требуется.	Слегка медленнее из-за обратной связи и процесса сравнения.
Беспокойство Обращение	Высоко под влиянием внешних возмущений.	Менее затронуто поскольку обратная связь компенсирует помехи.
Надежность	Менее надежный при изменении условий эксплуатации.	Более надежный в различных условиях.
Датчик Требование	Датчики не требуется.	Датчики требуется для измерения выпуска.
Техническое обслуживание	Легко поддерживаться благодаря простой конструкции.	Требуется регулярное обслуживание и калибровка.
Адаптивность	Бедный адаптивность к нагрузке или изменениям окружающей среды.	Высокий адаптивность к изменениям и потрясениям.

Заключение

Системы с разомкнутым контуром просты и недороги, но не могут исправлять ошибки, поскольку не используют обратную связь.Системы с замкнутым контуром используют обратную связь для регулировки выходного сигнала, что делает их более точными и надежными.Различия в компонентах, работе, преимуществах и ограничениях показывают, как обратная связь влияет на поведение системы.Выбор между этими системами зависит от требуемой точности, сложности, стоимости и условий эксплуатации.
