Программируемый логический контроллер (ПЛК): работа, типы и приложения

Программируемый логический контроллер (ПЛК) — это то, что вы используете для надежной и контролируемой автоматизации машин и промышленных процессов.В этой статье вы узнаете, что такое ПЛК, как он работает в цикле сканирования и как его основные аппаратные компоненты работают вместе.Вы также увидите различные типы ПЛК, распространенные языки программирования и то, как устройства ввода и вывода подключают контроллер к оборудованию.К концу вы четко поймете, где используются ПЛК и почему они важны в системах автоматизации.

Каталог

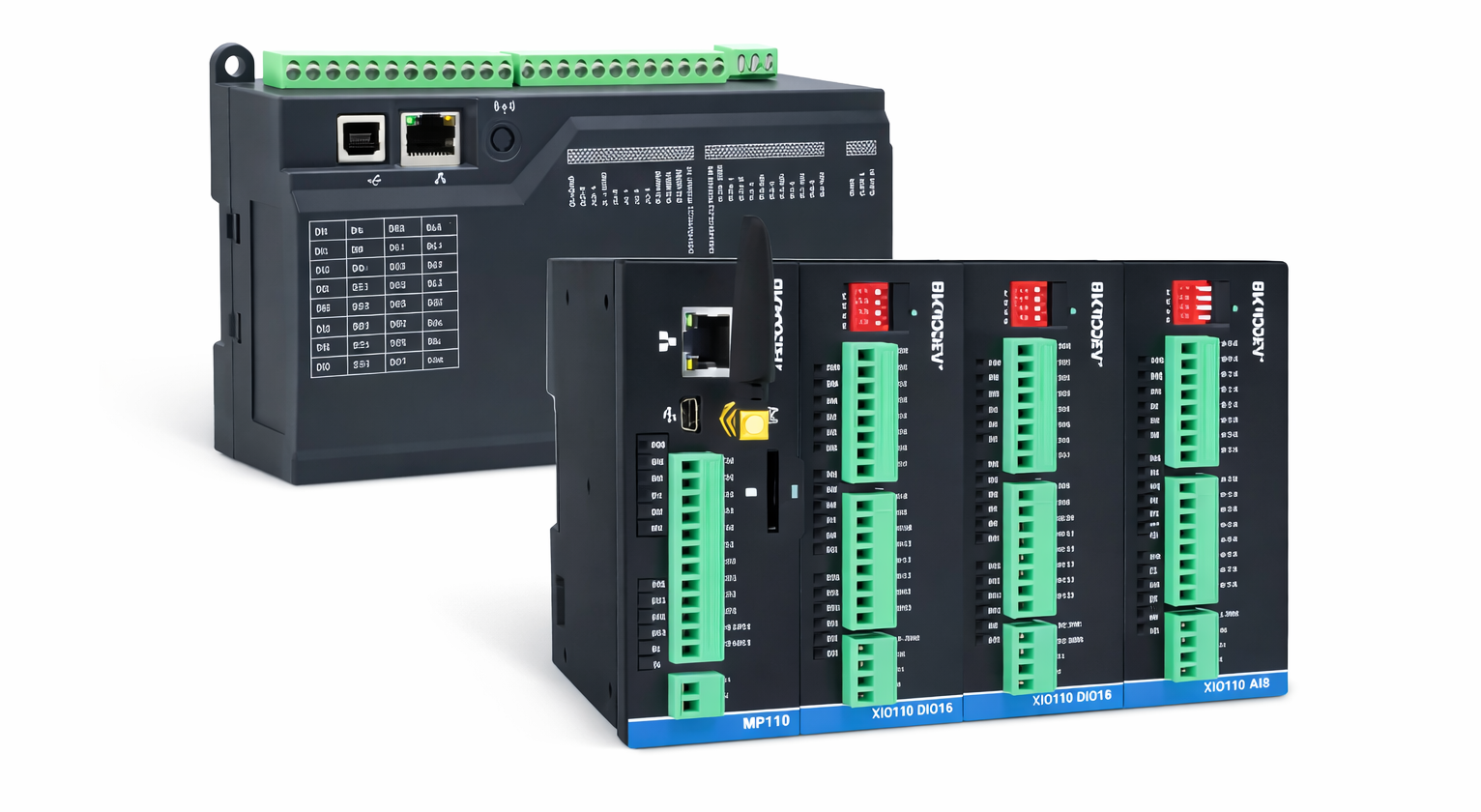

Рисунок 1. Программируемый логический контроллер (ПЛК)

Что такое программируемый логический контроллер?

Программируемый логический контроллер (ПЛК) — это прочное промышленное устройство управления, используемое для автоматизации машин и процессов.Он предназначен для надежного решения задач управления в средах с электрическим шумом, вибрацией и изменениями температуры.ПЛК широко используются, поскольку они обеспечивают стабильное и повторяемое управление с использованием программного обеспечения, а не проводных реле.Они позволяют модифицировать или расширять системы автоматизации без переподключения целых панелей.В промышленной автоматизации ПЛК служат центральным устройством принятия решений, которое координирует входные и выходные данные в соответствии с заранее определенной логикой.

Как работает ПЛК?

Рисунок 2. Рабочий цикл ПЛК

ПЛК работает, неоднократно выполняя простой и предсказуемый рабочий цикл, называемый циклом сканирования.Как показано на рисунке, процесс начинается со сканирования входов, при котором ПЛК считывает текущий статус подключенных сигналов.Далее контроллер выполняет выполнение программы, применяя сохраненную логику к состояниям входа.После оценки логики ПЛК выполняет обновление выходных данных, соответствующим образом изменяя выходные сигналы.Эта последовательность выполняется непрерывно в цикле, позволяя ПЛК быстро реагировать на изменения.Рисунок иллюстрирует этот замкнутый цикл чтения, обработки и обновления.Эта цикличная операция обеспечивает стабильный и временной контроль в системах промышленной автоматизации.

Компоненты системы ПЛК

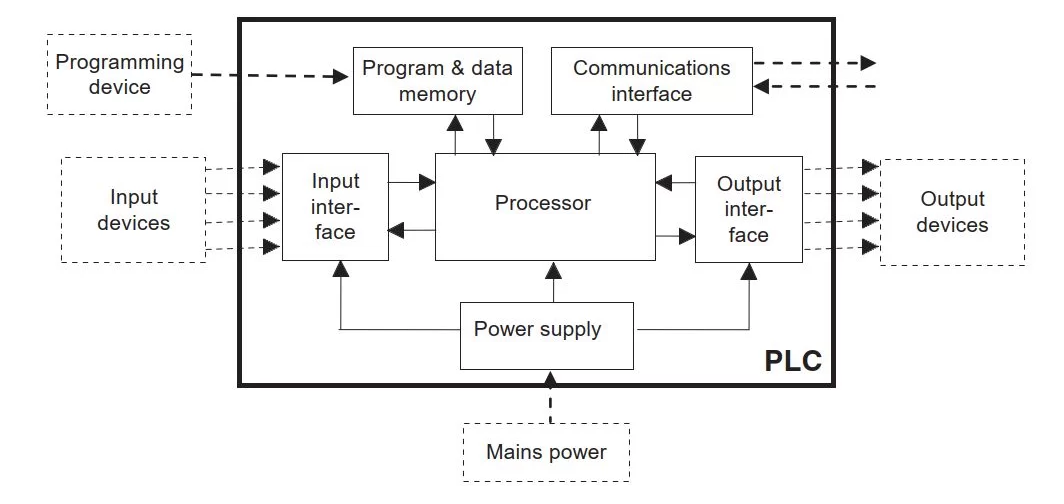

Рисунок 3. Основные компоненты системы ПЛК

• ЦП (центральный процессор)

ЦП является ядром ПЛК и отвечает за обработку инструкций управления.Он управляет выполнением логики, внутренней координацией и общей работой контроллера.ЦП обеспечивает согласованное и детерминированное поведение при выполнении задач автоматизации.

• Источник питания

Источник питания преобразует поступающую электроэнергию в регулируемое напряжение, необходимое для ПЛК.Он обеспечивает стабильное питание для всех внутренних модулей и защищает систему от колебаний напряжения.Надежная подача электроэнергии необходима для непрерывной работы.

• Модули ввода

Модули ввода получают сигналы от внешних устройств и преобразуют их в форму, распознаваемую ПЛК.Они обеспечивают электрическую изоляцию и преобразование сигнала для защиты внутренних цепей.Эти модули действуют как интерфейс между физическим процессом и контроллером.

• Модули вывода

Модули вывода отправляют управляющие сигналы от ПЛК на внешние устройства.Они преобразуют решения внутреннего контроля в электрические сигналы, подходящие для полевого оборудования.Правильная обработка выходных данных обеспечивает точные и безопасные действия по управлению.

• Память (программа и данные)

В памяти ПЛК хранятся управляющие программы и системные данные, необходимые для работы.Он сохраняет информацию о конфигурации и рабочие значения во время выполнения.Память гарантирует, что ПЛК может последовательно выполнять логику на протяжении всех циклов.

• Коммуникационные интерфейсы

Коммуникационные интерфейсы позволяют ПЛК обмениваться данными с внешними системами.Они поддерживают интеграцию с другими контроллерами, системами мониторинга и устройствами программирования.Эти интерфейсы обеспечивают скоординированную автоматизацию в более крупных системах.

Типы ПЛК

Компактные ПЛК

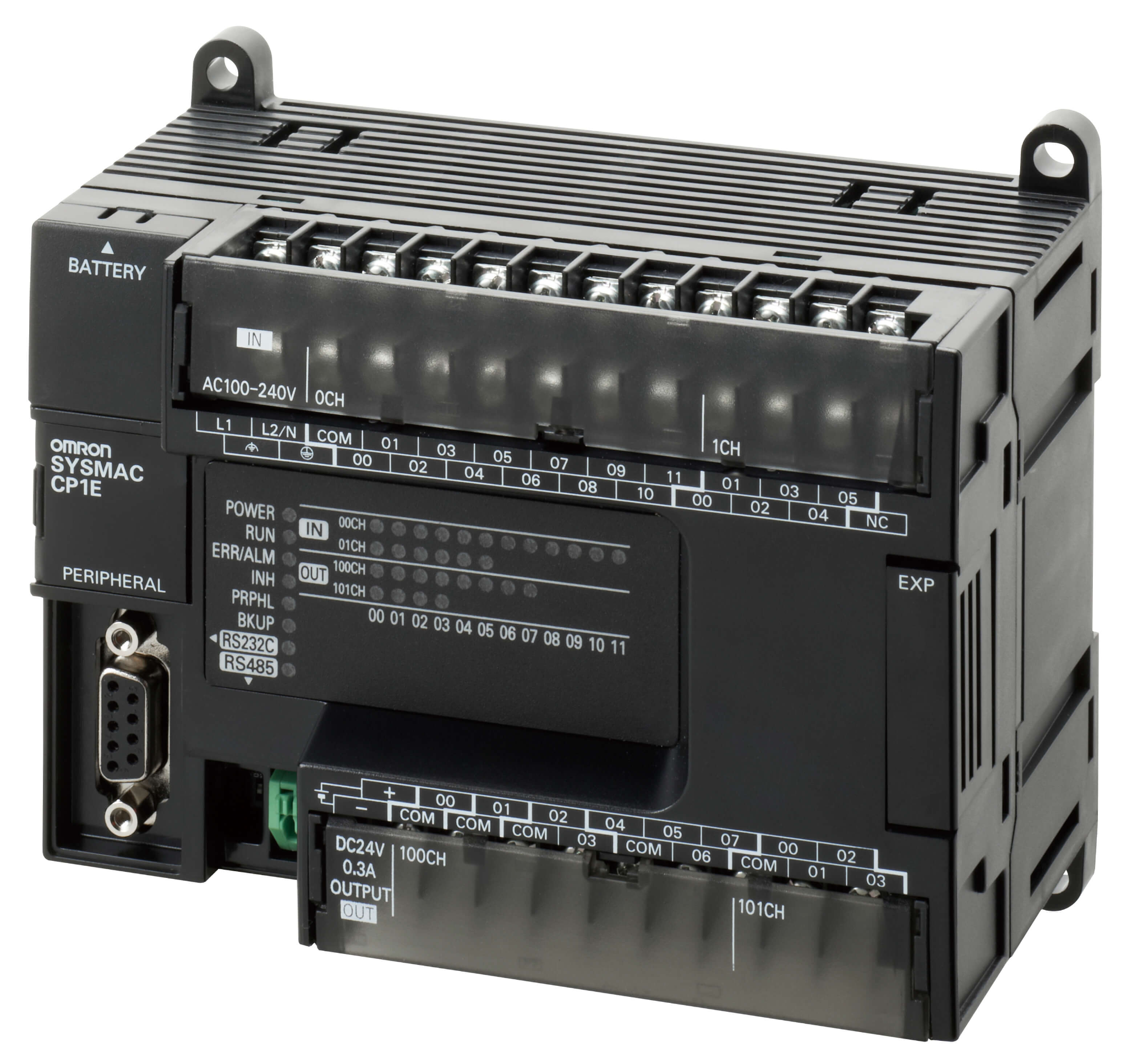

Рисунок 4. Компактный ПЛК

Компактный ПЛК — это автономный контроллер с фиксированными входами, выходами и функциями обработки в одном устройстве.Он предназначен для небольших задач автоматизации, где пространство и стоимость ограничены.На рисунке показано, как все функции управления объединены в одном корпусе.Компактные ПЛК просты в установке и требуют минимального количества проводов.Они обычно используются в простых панелях управления и автономных машинах.Их фиксированная конструкция делает их подходящими для приложений со стабильными и четко определенными требованиями.Компактные ПЛК обеспечивают надежное управление без необходимости расширения системы.

Модульные ПЛК

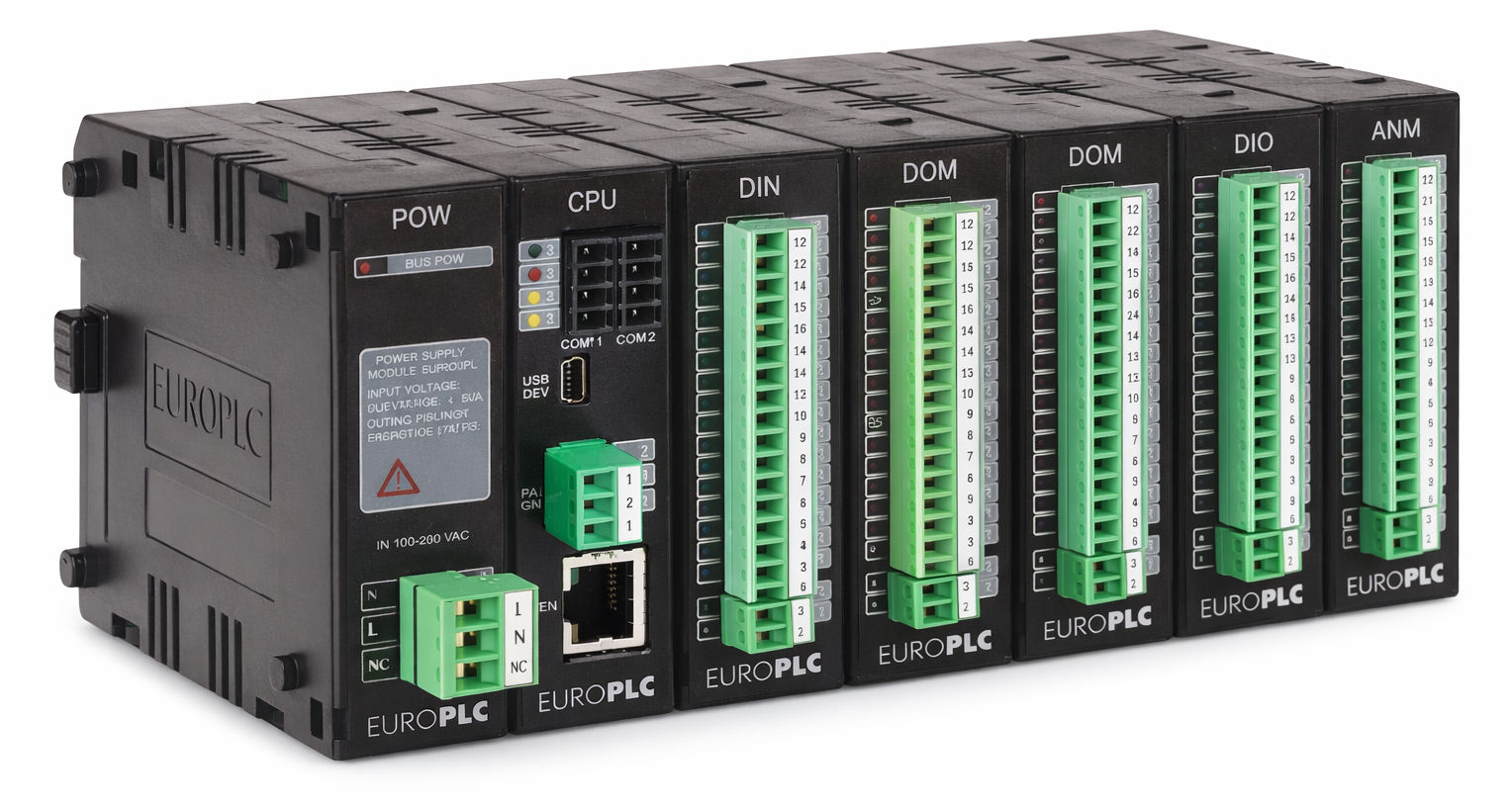

Рисунок 5. Модульный ПЛК

Модульный ПЛК состоит из отдельных модулей, подключенных к центральному контроллеру.Каждый модуль выполняет определенную функцию, например обработку или обработку сигналов.На рисунке показано, как модули располагаются рядом, образуя целостную систему.Модульные ПЛК позволяют добавлять или удалять модули по мере изменения системных требований.Такая гибкость делает их подходящими для средних и крупных систем автоматизации.Расширение можно осуществить без замены всего контроллера.Модульные ПЛК поддерживают масштабируемые и адаптируемые решения управления.

ПЛК, монтируемые в стойку

Рисунок 6. ПЛК, монтируемый в стойку

Монтируемый в стойке ПЛК — это контроллер высокой производительности, предназначенный для крупных систем управления.Он использует специальную стойку для размещения нескольких функциональных модулей в организованной структуре.На рисунке показаны модули, установленные на общей объединительной панели в стойке.ПЛК, монтируемые в стойку, поддерживают большое количество сигналов и сложные конфигурации.Они созданы для систем, требующих высокой надежности и длительной эксплуатации.Такая структура позволяет легко обслуживать и заменять модули.ПЛК, монтируемые в стойку, подходят для требовательных сред автоматизации.

ПЛК безопасности

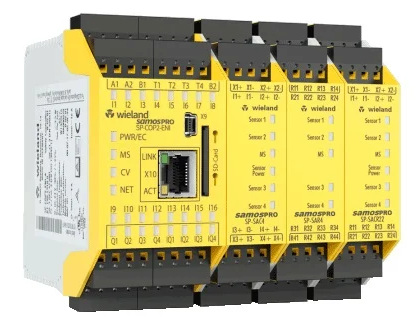

Рисунок 7. ПЛК безопасности

ПЛК безопасности — это специализированный контроллер, предназначенный для выполнения функций управления, связанных с безопасностью.Он работает отдельно от стандартной логики управления, чтобы обеспечить надежную и безопасную работу.На рисунке показаны специальные модули безопасности и соединения, используемые для задач защиты.ПЛК безопасности контролируют сигналы и поддерживают безопасные состояния системы при возникновении аномальных условий.Они построены с функциями резервирования и обнаружения неисправностей.ПЛК безопасности обеспечивают контролируемые и предсказуемые реакции в критически важных для безопасности системах.

Языки программирования ПЛК

Лестничная логика (LD)

Ladder Logic (LD) — это графический язык программирования ПЛК, созданный по образцу традиционных схем управления реле.Он представляет собой логику управления с использованием ступенек, расположенных между двумя вертикальными направляющими, аналогично электрическим лестничным схемам.Контакты и катушки используются для визуального выражения логических условий и действий управления.Эта структура позволяет легко распознавать и отслеживать отношения управления.Лестничная логика наглядно показывает, как логические условия объединяются для формирования управляющих решений.Благодаря привычному оформлению его легко читать даже новичкам.LD широко используется для создания понятной и удобной в обслуживании логики управления ПЛК.

Функциональная блок-схема (FBD)

Функциональная блок-схема (FBD) — это блочный язык программирования ПЛК, используемый для визуального представления функций управления.Он организует логику управления в функциональные блоки, соединенные сигнальными линиями.Каждый блок выполняет определенную операцию, такую ​​как логическая обработка, сравнение или манипулирование сигналами.Связи между блоками показывают, как данные проходят через логику управления.Эта визуальная структура помогает упростить сложные отношения управления.FBD хорошо подходит для представления логических и непрерывных функций управления.Он обеспечивает понятный и структурированный способ создания программ ПЛК.

Структурированный текст (СТ)

Структурированный текст (ST) — это текстовый язык программирования ПЛК высокого уровня.Он описывает логику управления с помощью читаемых операторов, представленных в структурированном формате.Такой подход позволяет четко выражать сложные условия и расчеты.Структурированный текст полезен, когда логика управления требует точных математических или логических выражений.Письменный формат помогает организовать логику в чистом и логичном порядке.Он обычно используется в расширенных приложениях управления, управляемых данными.

Список инструкций (IL)

Список инструкций (IL) — это низкоуровневый язык программирования ПЛК, основанный на коротких текстовых командах.Он представляет логику управления как последовательность инструкций, выполняемых в определенном порядке.Каждая инструкция выполняет определенную операцию с управляющими данными.Этот формат компактен и тесно связан с внутренней обработкой команд управления.IL обеспечивает прямой и структурированный способ выражения базовой логики управления.Это помогает проиллюстрировать поток отдельных операций управления.Списки инструкций ориентированы на краткое и упорядоченное логическое представление.

Последовательная функциональная схема (SFC)

Последовательная функциональная диаграмма (SFC) — это язык программирования ПЛК, используемый для организации логики управления в последовательные шаги.Он представляет процессы как серию определенных стадий, связанных переходами.Каждый шаг определяет конкретное рабочее состояние в рамках последовательности управления.Переходы указывают на условия, необходимые для перехода от одного шага к другому.Такая структура упрощает понимание общего процесса.SFC идеально подходит для организации многоступенчатых последовательностей управления.Это помогает упростить структуру сложной логики управления процессом.

Устройства ввода и вывода ПЛК

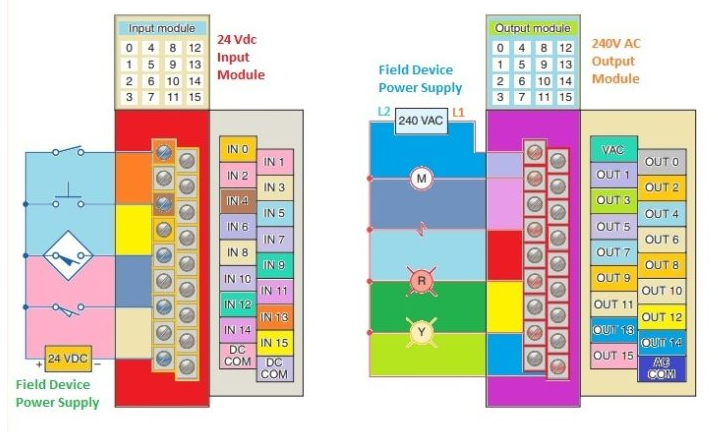

Рисунок 8. Устройства ввода и вывода ПЛК

Устройства ввода и вывода ПЛК — это внешние компоненты, которые подключают контроллер к физическому процессу.Устройства ввода отправляют сигналы с поля в ПЛК, а устройства вывода получают управляющие сигналы от ПЛК.Как показано на рисунке, устройства ввода включают в себя датчики и переключатели, определяющие физические условия.К устройствам вывода относятся исполнительные механизмы, индикаторы и двигатели, выполняющие действия.На схеме показано, как полевые сигналы передаются между устройствами и контроллером.Такое взаимодействие позволяет ПЛК контролировать процесс и влиять на него.Устройства ввода и вывода образуют канал связи между логикой автоматизации и оборудованием.

Преимущества использования ПЛК

ПЛК обладают рядом ключевых преимуществ, которые делают их идеальными для промышленной автоматизации.

• Высокая надежность и стабильная работа в суровых условиях.

• Гибкая логика управления, которую можно изменить с помощью программного обеспечения.

• Сокращенное количество проводов по сравнению с системами управления на основе реле.

• Более быстрое устранение неполадок благодаря функциям диагностики.

• Простая масштабируемость для поддержки расширения системы.

Применение ПЛК

1. Производственные и сборочные линии

ПЛК управляют конвейерами, машинами и автоматизированными рабочими станциями.Они обеспечивают синхронизированную работу и стабильную производительность.Их надежность поддерживает непрерывные производственные процессы.

2. Перерабатывающая промышленность

На перерабатывающих предприятиях ПЛК управляют такими переменными, как уровень, расход и температура.Они помогают поддерживать стабильные условия эксплуатации.Этот контроль улучшает стабильность продукта и безопасность процесса.

3. Системы автоматизации зданий

ПЛК используются для управления освещением, вентиляцией и системами доступа.Они позволяют централизованно контролировать работу здания.Это повышает энергоэффективность и координацию системы.

4. Энергетические и коммунальные системы

ПЛК контролируют и управляют электрическим и коммунальным оборудованием.Они обеспечивают надежную работу подстанций и очистных сооружений.Их быстрый отклик повышает стабильность системы.

5. Транспорт и инфраструктура

ПЛК управляют системами сигнализации, мониторинга и вспомогательными системами.Они помогают поддерживать безопасную и предсказуемую работу.Это обеспечивает надежность крупномасштабной инфраструктуры.

ПЛК, SCADA или РСУ

Параметр	ПЛК	СКАДА	DCS
Основная роль	Прямой контроль	Мониторинг и надзор	Распределенное управление процессом
Системный уровень	Полевой уровень	Надзорный уровень	Уровень процесса
Контроль исполнения	Да	Нет	Да
Архитектура системы	Централизованный	Централизованный мониторинг	Распределенный
Типичная область контроля	Машина или ячейка	Вид всего завода	Технологические установки
Обработка данных	Данные управления	Крупномасштабные данные	Управление и данные
Пользовательский интерфейс	Минимальный	Графический ЧМИ	Интегрированный ЧМИ
Сложность системы	От низкого до среднего	Средний	Высокий
Сетевая зависимость	Низкий	Высокий	Высокий
Поддержка резервирования	Ограниченный	Программное обеспечение	Встроенный
Метод расширения	Модульный ввод-вывод	Масштабирование программного обеспечения	Распределенные узлы
Конфигурация фокуса	Логическое управление	Визуализация	Координация процессов
Фокус на техническое обслуживание	Аппаратная логика	Программное обеспечение и данные	Общесистемный
Роль интеграции	Узел управления	Надзорный уровень	Основная система управления

Заключение

ПЛК работают, непрерывно считывая входные данные, обрабатывая логику и обновляя выходные данные для точного и последовательного управления машинами.Их аппаратная структура, гибкие типы контроллеров и стандартизированные языки программирования позволяют разрабатывать системы как для небольших, так и для крупных задач автоматизации.Связывая датчики и исполнительные механизмы с логикой управления, ПЛК дают вам прямой контроль над процессами.Их надежность, гибкость и широкое использование в различных отраслях делают их основной технологией промышленной автоматизации.
