Ultimate Guide of 4000 серии интегрированных цепей

Интегрированные цепи 4000 серии (ICS) являются конечной цифровой электроникой, предлагая универсальность, широкие диапазоны питания и надежные конструкции CMOS.Эти ICS полезны для приложений от простых логических ворот до сложных счетчиков и драйверов отображения.В этой статье рассматривается семейство IC серии 4000, подчеркивая их функции, конфигурации PIN и практическое использование.В нем рассматриваются такие проблемы, как смешанные логические семейства и аномалии маркировки PIN, теорию моста и приложения.С структурированным анализом, диаграммами и практическими примерами, это руководство дает вам возможность эффективно разрабатывать и устранить схемы.Будь то оптимизация счетчиков, декодирование выходов BCD или работа с логическими воротами, этот ресурс углубляет ваше понимание и улучшает ваши навыки электронного дизайна.

Каталог

4000 серии CMOS интегрированные цепи

Напряжение снабжения

4000 Серии CMOS ICS создаются для работы в диапазоне напряжений питания от 3 до 15 В, демонстрируя замечательную способность переносить незначительные колебания напряжения.Эта гибкость повышает их пригодность для различных приложений, позволяя вам легко применить их в различных средах.Их стойкость в непредсказуемых условиях отражает общие сценарии, в которых могут возникнуть изменения питания.

Входной импеданс и целостность сигнала

Эти ICS демонстрируют высокий входной импеданс, который полезен для уменьшения интерференции со связанными цепями и ухудшения сигнала предотвращения.Тем не менее, не связанные входы могут столкнуться с электрическим шумом, возможно, привести к нарушениям.Соединение неиспользованных входов к мощности или заземлению рекомендуется поддерживать согласованность производительности, метод, широко одобренный специалистами по схемам на основе наблюдений за осложнениями шума.

Функциональность вывода и совместимость компонентов

CMOS ICS в этой серии может управлять около 1MA для типичных входов CMOS цифровых цепей.При подаче с более высоким напряжением их выходная емкость увеличивается до 10 мА, предлагая вам гибкость для включения дополнительных компонентов с меньшими усилиями.Для управления большими нагрузками использование внешнего транзистора является предпочтительным подходом.Один IC может управлять до 50 входов, демонстрируя его эффективность и масштабируемость в обширных проектах.В практических приложениях каскадные множественные ICS оптимизируют передачу сигнала с минимальными потерями.

Передача сигнала и частотный диапазон

Задержка распространения сигнала в этих ИКС составляет приблизительно 30 Н.С. при источнике питания 9 В, подходящая для многих приложений, но потенциально ограничительно в высокоскоростных настройках, где серия 74 может быть более благоприятным.Их частотная емкость до 1 МГц поддерживает адекватную производительность для типичных задач, хотя сложные операции могут потребовать более быстрых альтернатив.Практические испытания продемонстрировали их частоту адаптивность.

Модели потребления энергии

Серия 4000 имеет минимальное энергопотребление, привлекательный атрибут для чувствительных к мощности применений.Хотя использование энергии увеличивается с частотой, оно остается значительно ниже, чем аналогичные технологии.Эта черта облегчает устойчивые операции, согласуясь с более крупными тенденциями отрасли в отношении энергоэффективности, как видно из многочисленных инициатив по развитию, направленных на снижение экологического воздействия.

Переплетение различных логических семей

Охватывание единообразии в логической семейной семье схемы способствует последовательности и простоте.Тем не менее, переплетение различных семей достижимо, особенно когда их власть требует гармонично синхронизировать.Рассмотрим сценарий интеграции серии 4000 с 74HC семья;Динамично подтвердить, что напряжение источника питания охватывает от 3 до 6 вольт.Отклонения от этого диапазона риска приводят к ошибочным логическим уровням или возможной сбое компонентов.

Исследование глубже в различия в характеристиках питания подчеркивает их влияние на достижение бесшовной интеграции.А 74LS Семья, например, процветает с постоянным предложением 5 В.Это тонкое, но замечательное различие глубоко влияет на выбор компонентов, так как несоответствующие напряжения могут вызвать неяскую эффективность цепи или повреждение компонентов.Вы можете склонны сохранять стабильность энергии в своих прицелах, стремясь обойти неожиданные неисправности цепи, освещая тонкости тщательного управления энергетикой в ​​цепях смешанной семьи.

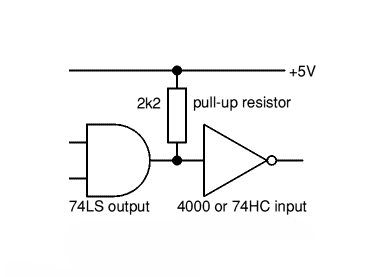

Чтобы подключить выход 74LS с входом 4000 или 74HC, надежно используйте резистор «подтягивания» 2,2 км.Этот компонент гарантирует достаточно высокий уровень входного уровня, убирая плохо от плохо определенных состояний.Поместите этот резистор подтягивания стратегически-метод, часто используемый для стабилизации логических уровней в разных технологических ландшафтах.Его заниженное присутствие говорит о том, как незначительные изменения могут значительно усилить стабильность системы.

Функциональность квадратных логических ворот с 2 входами

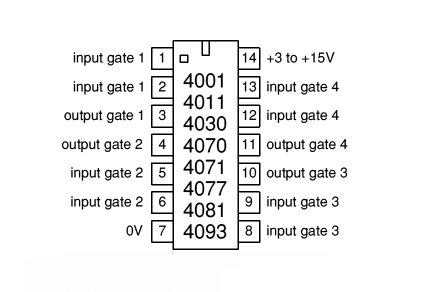

В мире цифровой электроники, ворота Quad 2 входа занимают место заметного участия, обслуживая разнообразные ландшафты логического дизайна.Эти ворота проявляются в различных конфигурациях, предоставляя вам свободу выбирать именно то, что подходит для их уникальных приложений, наполненных практическим интеллектом и оттенком мирского понимания.Давайте рассмотрим несколько выдающихся типов:

• 4001: Quad 2-nput Not Gate

Этот ворота образует ключевой камень для реализации начальных логических операций, часто используемых в обстоятельствах, когда инверсия логического уровня или базовая или функция приносят простоту и эффективность.

• 4011: QUAD 2-входные NAND GATE

Знаменитый своей универсальной природой, ворота NAND могут быть изобретательно объединены для создания любого конечного типа ворот, улучшая творческие процессы, связанные с разработкой сложных цепей с ограниченными ресурсами.

• 4030: Quad 2-input Ex-Or Gate (теперь устарел)

После того, как 4030 постепенно сменил более современные задачи, 4030 постепенно сменили более современные решения, поскольку технология логических ворот продвигается вперед с быстрой и эффективностью.

• 4070: Quad 2-input Ex-или Gate

Современный дизайн этого ворота остается использованным при создании и проверке паритета в рамках проверки ошибок, вдумчивой функции, активной для целостности цифровых систем связи.

• 4071: Quad 2-input или ворот

Этот ворота плавно интегрируется в сценарии, требующие выхода на высоте любого входа, элегантную простоту, ценную в системах, вызывая прямую или логику.

• 4077: Quad 2-input Ex-Nor Gate

В качестве дополнения бывших или ворот, бывшие NOR Gate играют ключевую роль в цифровых компараторах и оценках равенства, сохраняя точность и текучесть логических операций.

• 4081: Quad 2-input и ворота

Когда функция предлагает высокие выходы при двойных высоких входах, этот затвор надежно стоит как доверенный компаньон, последовательно выполняя в бесчисленных цифровых средах.

• 4093: специализированные Quad 2-входные NAND GATE с входами с триггерами Schmitt

Уникально охарактеризуя входы триггеров Шмитта, 4093 Adeptly обрабатывает сигналы, уязвимые для шума или вялых переходов.Эти ворота просвечивают его искусственную устойчивость к шуму и верные результаты на фоне сложных обстоятельств.Интеграция гистерезиса, растущая с более высокими поставок напряжения примерно из 0,5 В на базовой линии 4,5 В, дает преимущества при поиске надежного стабильности сигнала в жидкости окружающей среды.

Тройной 3-в-входной логики ворот в действии

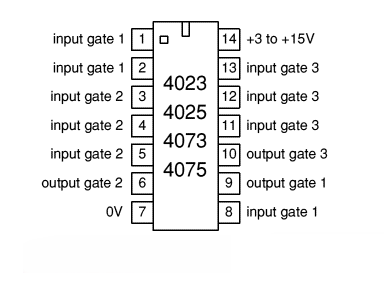

Тройные 3-в-входные ворота предоставляют разнообразные возможности для создания сложных электронных конструкций.Каждый тип ворот выполняет особую роль, внедряя ваше любопытство и стремление к инновациям:

• 4023: тройной 3-в-входной Nand Gate

4023 Gate Adeptly обрабатывает логические операции продукта с последующей инверсией.Его способность управлять несколькими входными сигналами с легкостью упрощает структуру схемы.Вдохновленный страстью к творчеству, вы можете часто использовать NAND как универсальные ворота, создавая изобретательные решения и уменьшая сложность цепи.

• 4025: тройной 3 входных нор.

Ворота 4025 опытны в выполнении операций логической суммы, а затем инвертируют результаты.Это доказывает в контекстах, нуждающихся в полном отрицании, что позволяет оптимизировать цепи.Приложение этого ворота часто возникает в результате оптимизации ресурсов путем сокращения количества физических компонентов, необходимых для конкретных задач.

• 4073: тройной 3 вход и ворота

Ворота 4073 предлагают прямой способ достижения логических соединений с высокой точностью.Основные в требовательных средах, таких как системы безопасности, этот ворота удовлетворяет тошноту точности в системах управления, обеспечивая плавную работу процессов, когда все критерии будут соблюдены.

• 4075: тройной 3 вход или ворота

Ворот 4075 эффективно поддерживает логическую дизъюнкцию, служат важным компонентом в поддержании целостности сигнала.Реализация или ворот в условиях промышленности часто подпитывает стремление к операционной эффективности и отзывчивости, сокращая время простоя и улучшая контроль системы.

Специализированная договоренность, выполненная путем расширения ворот через пакет, отражает стратегический выбор в максимизации пространственной полезности.Этот подход позволяет более компактной сборке на платах в кругах, приводящих в действие стремление к снижению паразитических элементов и улучшению общих электронных характеристик.

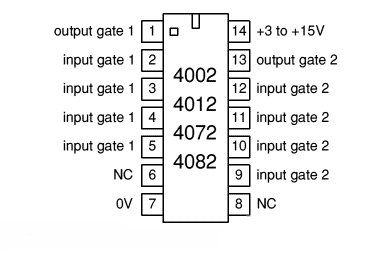

Сложные взаимодействия двойных ворот с 4 входами

В мире современной электроники двойные 4 входных ворот играют ключевую роль в качестве строительных блоков в конструкции цепи.Эти компоненты, известные своей универсальностью, вносят значительный вклад в различные приложения, облегчая логические операции и решая как сложные, так и простые технические проблемы.

• Двойной 4-входной норок (4002)

Двойной 4-в-входной net, идентифицированный как 4002, выполняет логическую или операцию.Он производит высокую мощность исключительно, когда каждый вход низкий, идеально соответствует сценариям, требующим сбоя безопасного механизма.Системы тревоги изображения, где активация запускается только в полном отсутствии входов, подтверждая необходимость для такого ответа.Надежность и простота 4002 делают его выбором для вас, оценивая проекты, управляемые непредвиденными обстоятельствами в опасных настройках.

• Двойной 4-в-входной NAND GATE (4012)

Функционируя в качестве универсального затвора, двойной 4-в-входной Nand Gate (4012) выводит низкий сигнал, когда все входы высоки.Его адаптируемость не имеет себе равных, так как он может повторять несколько логических функций посредством входной реконфигурации.Эта гибкость находит благосклонность в построении сложных цифровых систем, особенно когда эффективность и минимализм в использовании компонентов являются приоритетами.Использование 4012, таким образом, помогает в конструкциях рафинирования схемы при оптимизации развертывания ресурсов.

• Двойной 4 вход или ворот (4072)

Специалист по обнаружению любого активного входа, двойной 4-входной или затвор (4072) генерирует высокий выход, если по крайней мере один вход высокий.Эта функция имеет значение в схемах принятия решений, где появление положительного сигнала подсказывает последующие действия, такие как включение протоколов резервного копирования в вычислительных настройках.4072 повышает гибкость и надежность системы за счет быстрого признания присутствия ввода и вводящих в последующие процессы.

• Двойной 4 вход и ворота (4082)

В отличие от этого, двойной 4-в-входной и затворный (4082) требует, чтобы все входы были высокими для высокой мощности.Такое требование имеет ключевое значение в контекстах, где каждое условие должно быть выполнено до продолжения, обычно в активации блокировки безопасности в промышленном оборудовании.Прямая, но необходимая функция 4082 инженеров по оружию с возможностью обеспечивать надежный контроль, обеспечивая точность в стробировании, чтобы поддержать целостность системы.

В рамках этих цепей обозначение «NC» обозначает не подключенные булавки.Поиск правильного управления этими выводами используется для сорварена непреднамеренных нарушений при производительности схемы.Документирование и проверка каждого не подключенного штифта во время фазы проектирования необходимо, чтобы они непреднамеренно становятся источниками шума или непреднамеренных сигналов, тем самым сохраняя стабильность и эффективность схемы.

4068 NAND/и GATE IC

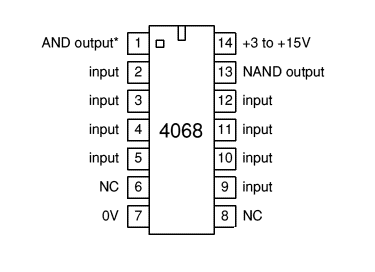

4068 8-й вход NAND/и GATE демонстрирует уникальное мастерство при одновременной обработке массива входов, характеризующихся его восемью отличительными входными портами.Хотя его задержка распространения может создавать ограничения для высокочастотных приложений, она в основном подходит для сценариев, в которых операция Swift не является движущим фактором.Этот аспект стоит отметить в средах, где точность времени имеет заметный вес.

Относительно более медленная скорость распространения этого ворота делает его выгодным в ситуациях, когда эксплуатационные темпы являются вторичными.Такие контексты могут включать в себя образовательные среды, ориентированные на понимание логических операций, а не выполнять их с максимальной скоростью.На практике ворота 4068 облегчает ясную демонстрацию сложных логических функций без насущного спроса на быстрое обработку данных.

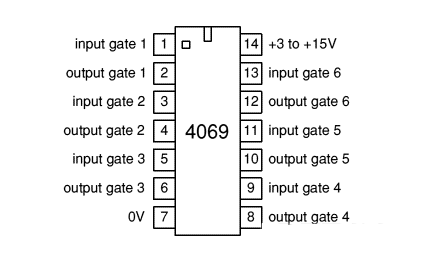

Анализ 4069 Hex не Gate

Универсальность 4049 NOT и 4050 буферных чипов логики

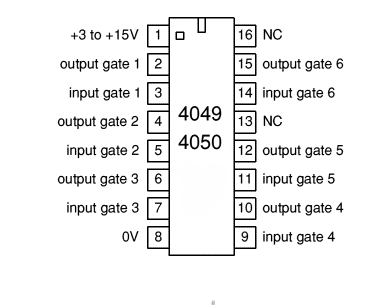

4049 Hex Not и 4050 Hex Buffer Integrated Currited (ICS) распознаются за то, как они управляют входными напряжениями до +15 В, даже при питании по существенно более низкому напряжению питания.Этот атрибут сияет в основном в системах, где различные уровни напряжения сосуществуют, что позволяет беспрепятственно взаимодействовать между разнообразными семействами логики.

Эти ICS создаются для эффективного управления входами серии 74LS, которые работают лучше всего с постоянным поставкой +5 В.Это обеспечивает до четырех прямых подключений к 74LS входам, оптимизируя конструкцию схемы за счет уменьшения необходимости дополнительной буферизации.Несовершенные несоответствия между компонентами являются заниженной, но ценной особенностью, добавляя глубину к надежности дизайна.

Во время реализации этих буферных ICS контакты, отмеченные как «NC», должны быть преднамеренно оставлены не подключенными, что указывает на то, что эти контакты не имеют связи с внутренней схемой.Это рассмотрение является ключевым во время процесса проектирования, предотвращая любые потенциальные нарушения нормальной функции IC.Тщательное понимание этих соединений облегчает плавную интеграцию в более широкие системы, подчеркивая необходимость практики установки, ориентированных на детали.

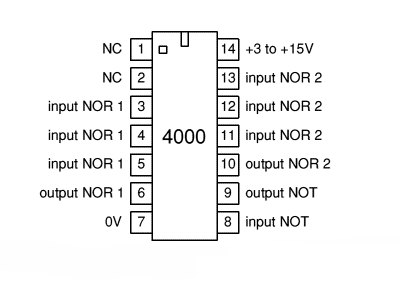

4000 двойных конфигураций с 3 входами.

Инновационная структура интегрированной схемы серии 4000 включает не только пару универсальных 3-в-входных или ворот, но и единственного, а не ворота.Эти компоненты в совокупности облегчают широкий спектр логических операций, которые содержится аккуратно в одном пакете.Наличие каждого вывода «NC» гарантирует, что нефункциональные соединения легко идентифицируются, помогая в точной конфигурации.

Конструкция этого IC способствует плавному и эффективному процессу для построения сложных логических цепей.Вы можете оценить его двойной 3-входной или ворота, которые позволяют достичь многочисленных логических функций только с помощью этого одного компонента, идеально вписывающегося в конструкции компактных схем.Интеграция затвора не повышает его адаптивность, позволяя создавать сложные комбинации, которые могут быть громоздкими с отдельными элементами.Например, логические выражения, такие как (A Net B или C), просты для выполнения с помощью этой настройки.

4017 десятилетие

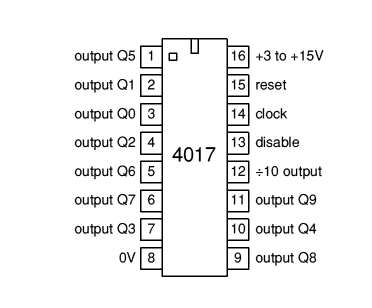

Счетчик 4017 десятилетий служит сложным логическим компонентом, известным своим применением в цифровой электронике, что облегчает систематическое секвенирование выходов.Используя восходящий край тактового сигнала, он последовательно переходит выходы от Q0 на Q9 в высокое состояние.Благодаря входным данным и соединениям, обеспечивающим гибкость, он обеспечивает различные практические применения и рафинированные механизмы управления.

Глубоко из -за часовых импульсов, счетчик 4017 продвигает счет с каждым переходом от низкого к высоту.Вы можете использовать эту характеристику для создания последовательностей синхронизации или установить упорядоченные действия в целях.Многие считают, что интеграция этих принципов в конструкции упрощает процессы, внедряя элемент структурированной изощренности, чтобы в противном случае потенциально хаотические сигнальные среды.

Сбросить функцию и управление

Активация функции сброса с помощью высокого сигнала гарантирует, что количество сбрасывается до нуля, устанавливая последовательные отправные точки в разных циклах.Когда сброс остается низким, счетчик сохраняет количество текущего количества, обеспечивая стабильность на протяжении рабочих этапов.Вы можете предложить цикл окончательного счета обратно на вход сброса для создания пользовательского диапазона подсчета, метод, оцениваемый в приложениях с определенными ограничениями счета.

Отключить вход и запрет

Чтобы прервать процесс подсчета, высокий сигнал от отключения ввода эффективно приостанавливает секвенирование.Эта функция оказывается выгодной в ситуациях, требующих точного контроля над временем работы.Вы часто можете включать это в более крупные системы управления, гарантируя, что операции продвигаются только тогда, когда условия являются оптимальными, тем самым отражая усиленную команду поведения схемы.

÷ 10 выходных и расширенных видов использования

С ÷ 10 выходным циклическим циклом каждые пять подсчетов частота ввода делится на десять, утилита в каскадном нескольких 4017 счетчиках для расширенных последовательностей.Этот подход выгодных систем, требующих десятичного расширения возможностей подсчета, где каждый последовательный счетчик вмещает более широкий цифровой объем.Понимание от вас подчеркивает модульность этой конфигурации, способствуя расширению, не теряя точность в управлении.

4026 счетчик и драйвер отображения

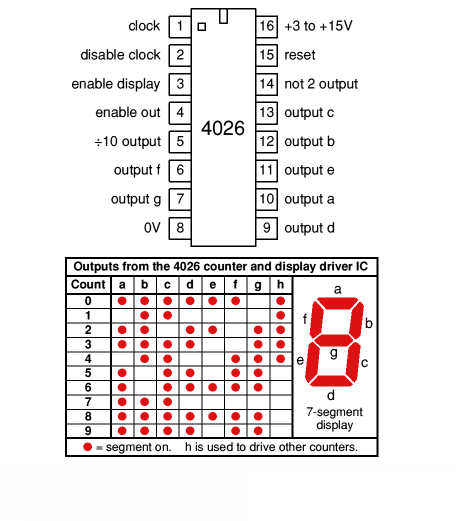

Счетчик 4026 десятилетия, солидный элемент в цифровой электронике, плавно организует численные дисплеи.Он работает с восходящим входом в такт, зажигая сегменты A-G на 7-сегментом дисплеи, чтобы отразить текущее количество, вызывая тщательное внимание к деталям, наблюдаемому в традиционном мастерстве.Цифровые часы и счетчики часто зависят от их согласованной и эффективной функциональности.

После получения тактового импульса 4026 прогрессирует подсчет, преобразуя этот цифровой сигнал в освещение конкретных сегментов на дисплее.Когда вход включает в себя высокий уровень, информация постоянно обновляется, предлагая неизменное изображение на дисплее, напоминающую осторожное обслуживание винтажных часов, которые сохраняют временную точность.

Вы можете насладиться гибкостью сброса подсчета или отключения функции подсчета с помощью тех, кто используется в счетчиках 4017.Эта способность выполнять периодические сбросы является доминирующей в динамических настройках, которые требуют обычной калибровки до нуля, аналогично контрольно -пропускным пунктам на марафоне, который помогает в точном управлении времени и анализе производительности.Бесплатная интеграция таких сбросов подчеркивает универсальность счетчика.

÷ 10 выход 4026 расширяет подсчетную емкость за пределы одной цифры, облегчая каскадирование дополнительных счетчиков для построения сложных численных систем.Эта способность к расширению отражает эволюционное путешествие численных систем в истории, где превращается от основных единиц до сложных и подсчета высшего порядка, подтверждает множество достижений, от ранней коммерции до сложных современных вычислений.

4029 счетчик с заданной способностью

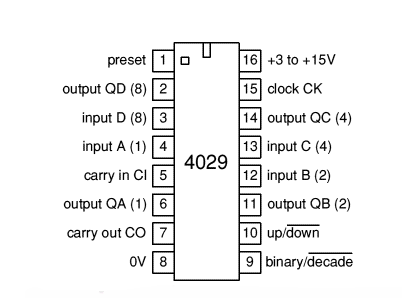

Интегрированная цепь 4029 превосходит в виде синхронного счетчика, беспрепятственно выравнивая выходные переходы с помощью тактового импульса, чтобы предотвратить ошибочные глюки.Эта способность обеспечивает точность в цифровых цепях, в основном с приложениями с времени.Он предлагает двойную функциональность с подсчетом вверх и вниз, повышает гибкость дизайна.Функция UP/DOWN направляет направление счета с высоким сигналом для увеличения количества и низким сигналом для уменьшения.Обработка ввода направления во время высокой фазы тактового импульса требуется, чтобы гарантировать плавные операции и минимизировать потенциальные ошибки.

Счетчики 4029 могут быть инициализированы до определенного значения, используя бинарные контакты, а также высокий сигнал на заданном входе.Это добавляет ценность в сценариях, требующих немедленной корректировки встречного устройства, например, синхронизации с внешним событием или восстановлением операций в известном состоянии.Эта функция часто используется, когда точные интервальные измерения доминируют.Легкость предварительных фигурных счетчиков расширяет свое применение в системах, от простых цифровых часов до запутанных вычислительных механизмов.

4510 вверх/вниз по десятилетию и 4516 вверх/вниз 4-битный счетчик

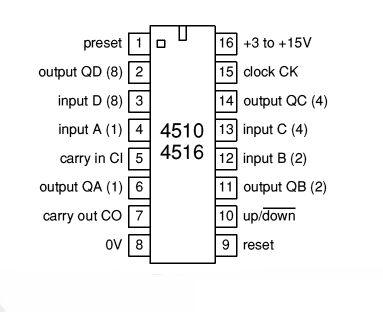

Структуры синхронных 4510 и 4516, аналогичных модели 4029, демонстрируют непревзойденную емкость для без ошибок.Последовательность направления и сброс управляются через конкретные входы, обеспечивая однородные операции.Более того, для того, чтобы предварительная функция была гармонично функционировать, для входа часов необходимо поддерживать низкое состояние для достижения синхронизации.

Создание синхронных встречных сетей

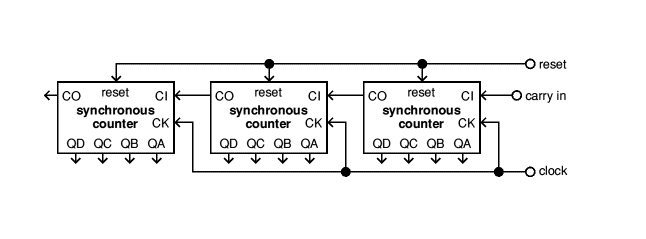

Чтобы сформировать взаимосвязанную сеть счетчиков, тщательно синхронизируйте их, настраивая входы их часов вместе и направляя перевозку из одного счетчика непосредственно в перенос следующего.В моделях 4029, 4510 и 4516, удержание переноса начального счетчика в низком состоянии является обязательным, способствуя точным перемещению сигнала по всей сети.Эта настройка можно сравнить с проведением оркестра, где каждый компонент вносит вклад в гармонию, повышая стабильность в практических конструкциях схемы.Он одновременно подчеркивает надежность этих устройств в сложных цифровых системах.

Эффективное расположение последовательности счетчиков в приложениях включает в себя точность в управлении ссылками цепочки переносительной цепочки для предотвращения ошибок, таких как пропущенные или дублирующие подсчеты.Эта задача воплощает в себе тщательную подготовку и стратегическую предвидение, предлагая глубокую информацию о решении проблем и подчеркивает важность внимания к деталям.Кроме того, отражение влияния хорошо структурированной настройки может обеспечить ценное руководство по повышению общей эффективности систем, тем самым культивируя более богатое понимание сложностей в цифровом дизайне.

Сравнение счетчиков 4518 и 4520

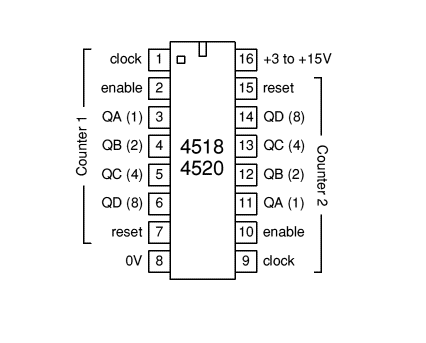

Интегрированные цепи 4518 и 4520 разработаны с двойными параллельными счетчиками, каждая из которых синхронно продвигается с поднимающимся краем тактового сигнала.Эти схемы предлагают сброс функциональности до нуля посредством назначенных входов.Для приложений, требующих счетов ниже их неотъемлемого максимального предела, необходимо перенаправить соответствующий вывод на вход сброса.Этот метод находит актуальность в различных практических приложениях, в основном в рамках домена частотного деления и цифровых часов.

Методы последовательной конфигурации для 4518 и 4520

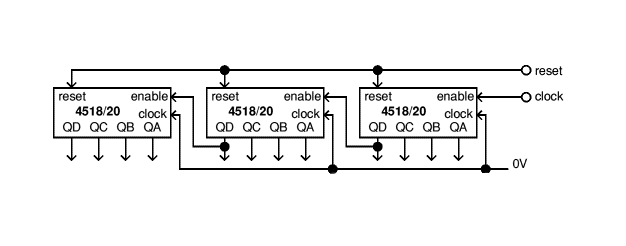

Чтобы создать обширный цикл счета, необходимо обеспечить поддержание часов в низком состоянии, а активированные данные активируются.Следовательно соединяя выходы счетчиков, возникает каскадный или волновой эффект, подражая сложным последовательностям подсчета.Однако для максимальной точности в средах, где время является серьезным, таким как системы цифровой обработки сигналов, включение логических ворот полезно для точного синхронного подсчета.Этот подход иллюстрирует важность точности времени и является свидетельством сложного танца между электроникой и времени.

Обзор 14-битного пульсирующего счетчика 4020

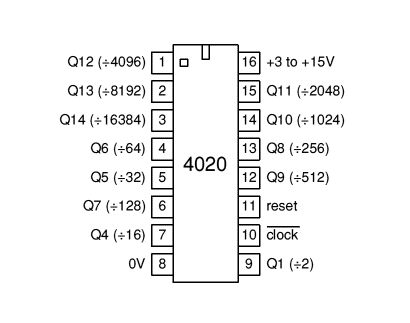

Счетчики Ripple функционируют через серию взаимосвязанных шлепанцев, где выход одного шлепанца обеспечивает время для следующей в последовательности.В конкретном случае 14-битного счетчика 4020 каждый бит соответствует мощности двух, что позволяет деление на 16 384 на всех этапах.Одним из заметных аспектов этих счетчиков является их последовательность подсчета прогрессирует на падении входного тактового сигнала, демонстрируя их уникальный эксплуатационный принцип.

Выходные этапы пульсного счетчика, такого как 4020, организованы для представления постепенно более высоких сил двух.Например, QN означает значение 2^n.Чтобы очистить или сбросить счетчик, применяется конкретный высокий вход, устанавливая все шлепанцы для заранее определенного начального состояния.Успех в цифровом дизайне часто включает в себя реализацию эффективных механизмов сброса, обеспечивая достижение синхронизации по всей цифровой системе.

Счетчики волн, хотя и простые в дизайне, могут представлять проблемы из -за их неотъемлемых задержек распространения, что может вызвать нежелательные логические расхождения.Когда более раннее состояние шлепанца изменяет состояние, существует краткая задержка до того, как этот переход будет наблюдаться в последующем триггера, что может временно повлиять на целостность подключенных цифровых цепей.Вы можете извлечь из богатого опыта, часто развернуть дополнительные методы синхронизации или выбрать альтернативы, такие как синхронные счетчики, для решения и решения этих потенциальных проблем.

4024 Счетчик Ripple в цифровом времени

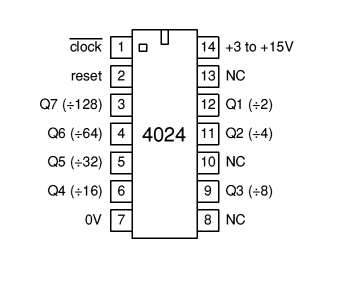

4024 реагирует на каждый край часа, разрываясь через свои состояния, так же, как 4020, с выходами, отражающими последовательные мощности двух.Эта архитектура предоставляет оптимизированный метод представления состояний в его 7-битном регистре.Как правило, эти счетчики используются в сценариях, требующих точного времени и частотного деления, таких как цифровые часы или системы обработки сигналов.Вы можете часто сосредоточиться на тщательном управлении тактового сигнала, чтобы предотвратить любые сбои, гарантируя, что переходы остаются гладкими и предсказуемыми.Эта практика не только отражает техническое мастерство, но и отражает глубокое желание стабильности и контроля.

Функция сброса, аналогичная функции 4020, может быть активирована, чтобы мгновенно вернуть счетчик в его начальное состояние.В динамическом поле конструкции цифровых цепей наличие надежного параметра сброса высоко ценится, особенно на фазах питания или сеансов устранения неполадок.Вы часто можете включать элементы управления сбросом в более широкие системы схемы, облегчая контролируемый перезапуск или обеспечивая синхронизацию между взаимосвязанными модулями.

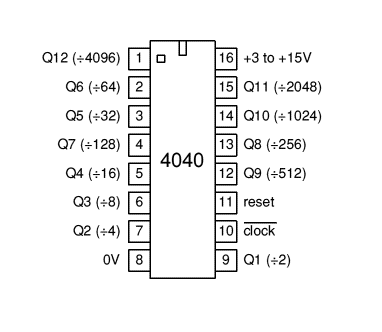

4040 12-битный Ripple Counter IC

12-разрядный счетчик 4040 работает через функции тактового ввода и сброса, аналогичные тем, которые обнаружены в счетчиках 4020.Он использует серию шлепанцев для выполнения своих функций подсчета, увеличивая силы двух.Копание в механике 4040 позволяет оценить свои обширные приложения в цифровых цепях, будь то для отслеживания частот или деления.

Основная операция счетчика 4040-RIPPLE является простым и эффективным.Каждый триггер в цепи делит частоту входного сигнала на два.Как частота, счетчик производит разнообразный набор разделенных частот, обслуживая различные приложения.Эти особенности становятся в основном выгодными в условиях, где ищут точные сигналы времени.Например, при изготовлении цифровых часов или устройств времени управление точными интервалами или последовательностями является динамичным и непосредственно связаны с надежностью 4040.

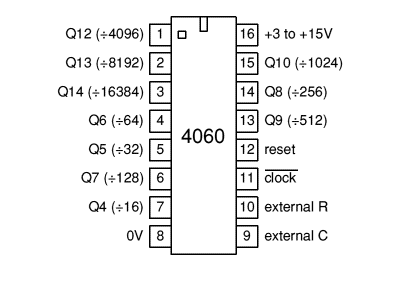

4060 14-битный волновой счетчик со встроенным осциллятором

Счетчик 4060-RIPPLE является активным компонентом в цифровых логических системах, предназначенных для последовательного подсчета входов входных сигналов.Его полезность распространяется по различным приложениям из -за его способности генерировать разделенные тактовые частоты.Однако одним из опасных соображений является то, что взаимодействие своих выходов с логическими воротами может вводить временные сбои.Эти глюки возникают из -за неотъемлемой задержки в том, как выходы счетчика реагируют на тактовой импульс, характеристику волновых счетчиков.

Счетчики с пульсацией, такие как 4060, работают на падающем крае тактового сигнала, что означает, что переход сигнала от высокого к низкому инициирует процесс подсчета.Каждый вывод, помеченный как QN, соответствует бинарной стадии подсчета.Значение каждого вывода определяется формулой QN = 2^не, где n -й этап делит тактовую частоту на 2^неПолемНапример, выход Q4 делит тактовую частоту на 16, в то время как выход Q14 делит ее на 16 384.Важно отметить, что в модели 4060 определенные выходы - в частности, с Q1 - Q3 и Q11 - неактивны и не могут быть использованы.

Вход сброса является еще одной ключевой функцией.Чтобы обеспечить плавное подсчет, сохраните вход сброса в низком состоянии.Установка входного входа сброса немедленно приведет к тому, что все выходы выйдут из строя и перезагружают процесс с самого начала.Эта функциональность полезна в приложениях, где требуется переселенная счетчик.Одной из определяющих функций 4060 является его внутренний генератор, который поддерживает три различных параметра конфигурации для генерации тактового сигнала.Эти варианты позволяют гибкости при выполнении конкретных требований приложения.Ниже приведены три конфигурации:

• Источник внешнего часа: 4060 может работать с использованием внешнего источника часов.В этой конфигурации такточный сигнал напрямую подается в входной штифт тактового счетчика.При использовании внешних часов, контакты 9 и 10, которые зарезервированы для компонентов генератора, обходится.Эта настройка предоставляет пользователям простые средства интеграции 4060 в системы, где доступен существующий источник часов.

• Конфигурация генератора RC: генератор RC может быть подключен к 4060 для генерации тактового сигнала.Эта установка требует внешнего резистора (R) и конденсатора (C), чтобы определить частоту колебаний.Частота приблизительно рассчитывается как:

F ≈ 1 / (2 × R1 × C)

Чтобы обеспечить стабильную работу, рекомендуется следовать этим рекомендациям.R1 должен быть не менее 50 кОм, причем R2 (необязательно) в 2–10 раз превышает значение R1.Производительность генератора RC чувствительна к изменениям напряжения питания, поэтому стабильность напряжения имеет решающее значение, особенно при работе ниже 7 В.

• Настройка кристаллического генератора: для применений, требующих высокой точности, можно использовать кристаллический генератор.Типичным примером является использование кристалла 32 768 Гц, который дает высокую точную выходную сигналу 2 Гц в Q14.В этой настройке.Вывод 9 не используется, упрощает схему.Хрустальный генератор обеспечивает надежную и стабильную генерацию частот, что делает его идеальным для применений времени и применений.

BCD до десятичного декодера

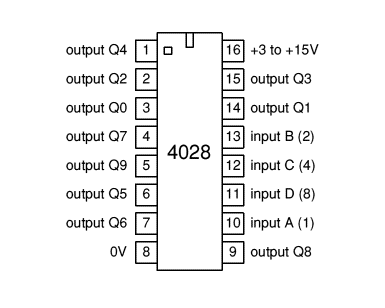

BCD до десятичных декодеров часто появляются в различных цифровых приложениях, обслуживающих различные цели.Они работают путем получения двухнастроенного десятичного (BCD) входного ввода и верного преобразования в соответствующий десятичный вывод.В фактических ситуациях, если встречается неверный вход BCD, вывод будет по умолчанию в низком состоянии, обеспечивая надежность цифровых систем путем минимизации ошибочных результатов.Такие функции помогают вам в достижении точности и точности в ваших цифровых схемах.

Каждый декодер включает в себя логические ворота, которые взаимосвязают каждый 4-битный вход BCD с уникальным десятичным результатом.Эта конструкция поддерживает работу компонентов, нуждающихся в десятичном отображении или обработке.Например, цифровые часы и калькуляторы используют такие декодеры для преобразования времени кодирования BCD или численных входов в формат, легко понятный интерфейсами.Ваше понимание подчеркивает значение тщательного создания логики декодирования для плавной интеграции в экспансивных системах.Тщательное начальное планирование может значительно облегчить этот процесс.

В домене потребительской электроники от BCD до десятичных декодеров облегчает эффективное отображение данных на светодиодных или ЖК -панелях.Это конкретное приложение подчеркивает практическую необходимость преобразования двоичных данных в доступную информацию.Столкнувшись с вашими препятствиями для интерфейса, часто включает в себя усовершенствование цепи декодера, чтобы уменьшить энергопотребление и поддерживать отзывчивость.Удар такой баланс не только повышает производительность, но и обогащает ваше удовлетворение.

4511 BCD до 7-сегмента драйвера дисплея

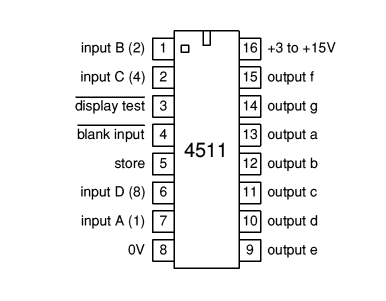

Возможность преобразования бинарных десятичных (BCD) входов в выход дисплея 7 сегмента содержит различные приложения в электронике.Чип 4511-Driver играет доминирующую роль в этом процессе, в частности, создан для освещения сегментов общего катода 7-сегмента дисплея на основе входных сигналов BCD.Копание в этом процессе преобразования не только обогащает техническое понимание, но и проливает свет на его практическое использование в повседневных устройствах.

Чип 4511 действует как мост между цифровыми и визуальными системами вывода, переводя значения BCD в различные сегменты дисплея.Он находит свое место в сценариях, где численные дисплеи, такие как цифровые часы и электронные счетчики, являются основными, а в тех случаях, когда настройки и получение настройки хранения и извлечения могут значительно повлиять на производительность.Свалить в обработке конфигурации PIN -кода 4511 и понимания ее логики является ключевым, как и навыки в пайке и конструкции схемы, что значительно улучшает практическое применение.

Использование общего катодного дисплея с чипом драйвера 4511 выравнивается с электрическими признаками дисплеев.Этот подход включает в себя заземление каждого сегмента через единое катодное соединение, облегчая управление отдельным сегментом через выходы 4511.Такая совместимость подчеркивает достоинство характеристик снятия компонентов, причем практические идеи подчеркивают, как эффективное управление питанием продлевает срок службы компонентов.

Программирование правильных кодов BCD во время преобразования в 7-сегментные отображения является конечным для вывода желаемой числовой.Тестирование различных входов для точности подчеркивает необходимость точности в этом техническом предприятии.Кроме того, настройки гибкости хранения позволяют регулировать или изменения в потребностях дисплея с течением времени, тем самым повышая адаптивность в средах, которые требуют динамических изменений.
