Общие сведения о шунтирующем генераторе постоянного тока

Когда вы смотрите на шунтирующий генератор постоянного тока, вы начинаете понимать, как его части и электрические пути работают вместе, чтобы производить стабильную мощность постоянного тока.Вы получаете более четкое представление о том, как создается напряжение, как ток распределяется по машине и что влияет на выходную мощность при изменении нагрузки.Идеи дополняют друг друга простым способом, что помогает вам понять, как генератор поддерживает стабильное напряжение и почему он используется во многих практических установках.

Каталог

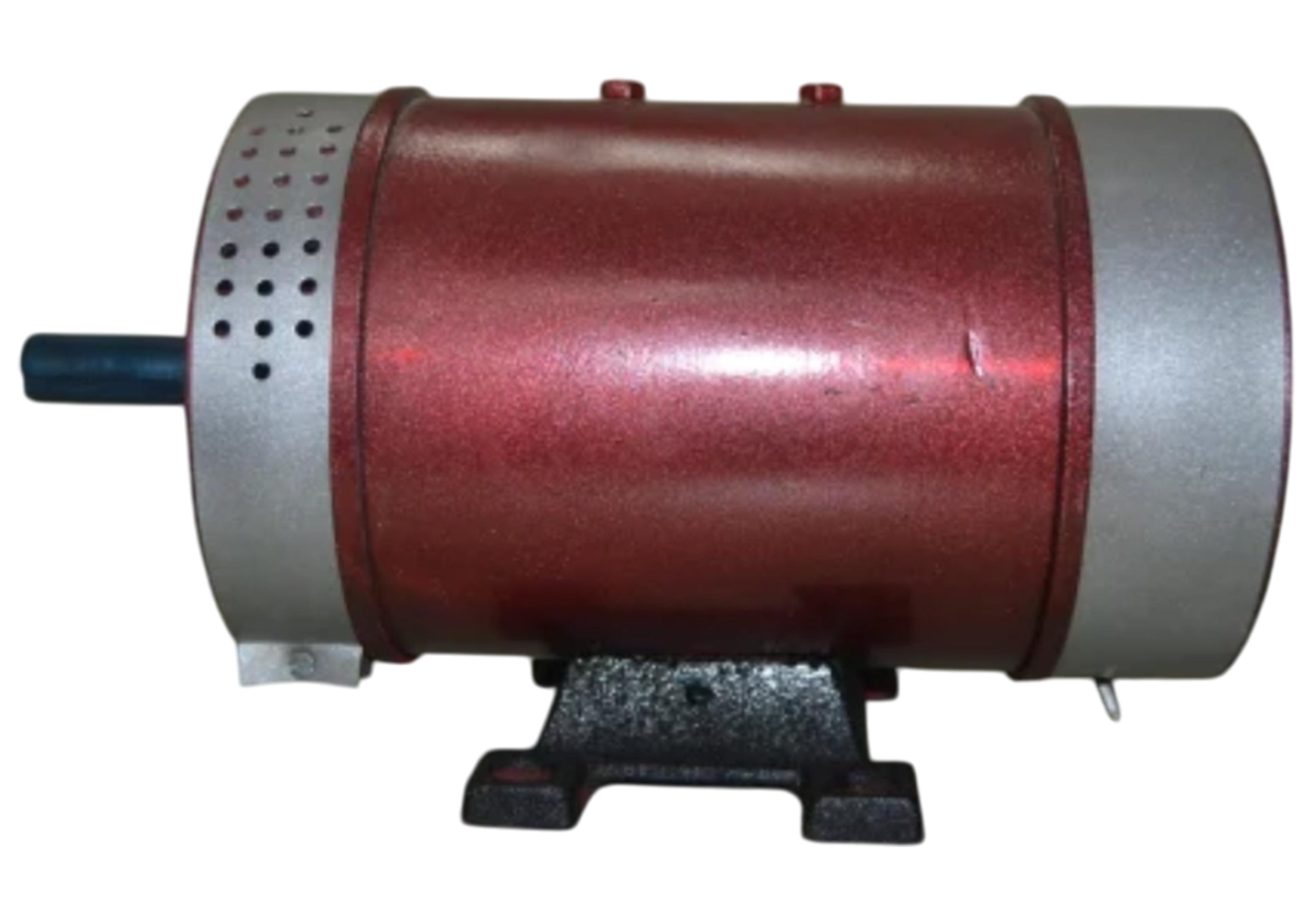

Рисунок 1. Шунтирующий генератор постоянного тока.

Что такое шунтирующий генератор постоянного тока

Шунтирующий генератор постоянного тока — это машина постоянного тока, в которой обмотка возбуждения подключена параллельно якорю так, что обе обмотки имеют одинаковое напряжение на клеммах, а поскольку шунтирующее поле намотано множеством витков тонкой проволоки и, следовательно, имеет относительно высокое сопротивление, оно потребляет только небольшой, устойчивый ток, который создает магнитное поле, необходимое для генерации;этот стабильный ток возбуждения помогает генератору поддерживать почти постоянное выходное напряжение при различных условиях нагрузки, поэтому машину обычно выбирают для приложений, требующих надежного источника постоянного тока.

Большинство шунтирующих генераторов постоянного тока работают как машины с самовозбуждением, которые зависят от небольшого количества остаточного магнетизма в полюсных сердечниках для инициирования производства напряжения, поскольку вращающийся якорь сначала индуцирует небольшое напряжение на выводах из этого остаточного потока, индуцированное напряжение подает обмотку шунтирующего поля и усиливает магнитный поток, а по мере увеличения поля генерируемое напряжение растет до тех пор, пока генератор не достигнет нормального рабочего уровня.

Основные части шунтирующего генератора постоянного тока

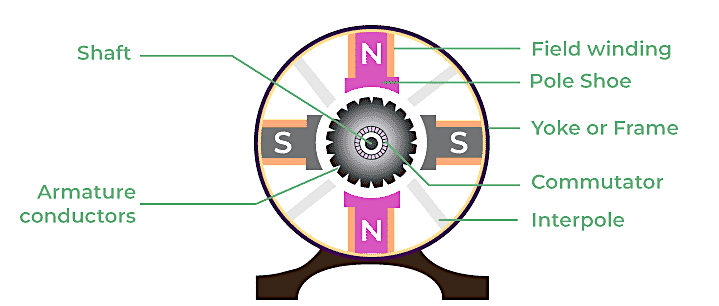

Рисунок 2. Структура генератора постоянного тока.

Базовая структура шунтирующего генератора постоянного тока видна из схемы, на которой основные магнитные и вращающиеся компоненты расположены концентрически вокруг центрального вал, который передает механический крутящий момент и поддерживает вращающийся узел.Внешний ярмо образует корпус машины, обеспечивая механическую опору и путь с низким сопротивлением для магнитного потока между полюсами, а обувь для шеста прикреплен к столбы помогают равномерно распределить поток по воздушному зазору;На каждый полюс намотана шунтирующая обмотка возбуждения, состоящая из множества витков тонкого провода с относительно высоким сопротивлением, который при подаче напряжения создает постоянное магнитное поле.

На валу внутри поля установлен сердечник якоряизготовлен из ламинированной стали для ограничения потерь в железе и снабжен пазами, в которых размещаются проводники якоря, которые представляют собой проводники, в которых индуцируется напряжение при вращении ротора через магнитное поле;рядом с арматурой коммутатор включает изолированный медные сегменты которые соединяют вращающиеся обмотки с внешней цепью и преобразуют внутренние переменные напряжения в однонаправленное выходное напряжение, при этом кисти углерода или графита, помещенного в держатели щеток поддерживайте скользящий контакт с коммутатором для передачи тока.Вращающийся узел поддерживается подшипники которые сохраняют соосность и уменьшают трение, а также торцевые крышки и тклеммные соединения завершите сборку, защитив внутренние детали и предусмотрев безопасные точки для внешней проводки.

Как работает шунтирующий генератор постоянного тока

Электромагнитная индукция

Шунтирующий генератор постоянного тока работает по принципу электромагнитная индукция , описываемый законом Фарадея, согласно которому электродвижущая сила возникает при движении проводников в магнитном поле.При вращении якоря его проводники отсекают магнитный поток и в них появляется индуцированное напряжение, а поскольку якорь продолжает вращаться, направление этого индуцированного напряжения меняется, поскольку каждый проводник при вращении проходит через противоположные стороны магнитного поля.Таким образом, внутреннее напряжение является переменным по своей природе, хотя его переменная форма не появляется на выходе, поскольку коммутатор изменяет его до того, как оно достигнет клемм.

Роль коммутатора

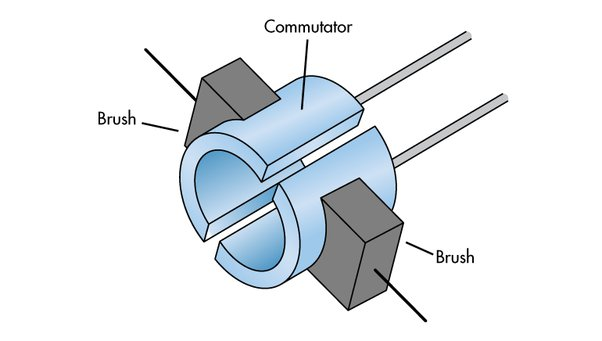

Рисунок 3. Коммутатор и щетки

Коммутатор гарантирует, что генератор выдает однонаправленный выходной сигнал, меняя местами соединения катушек в соответствующих точках вращения, чтобы напряжение, подаваемое на внешнюю цепь, сохраняло ту же полярность.Когда якорь поворачивается, сегменты и щетки коллектора смещают соединения таким образом, чтобы выравнивать индуцированное напряжение для формирования постоянного тока на клеммах.Без этого непрерывного механического переключения переменное напряжение внутри якоря достигло бы нагрузки как переменный ток, а не как постоянный.

Процесс самовозбуждения

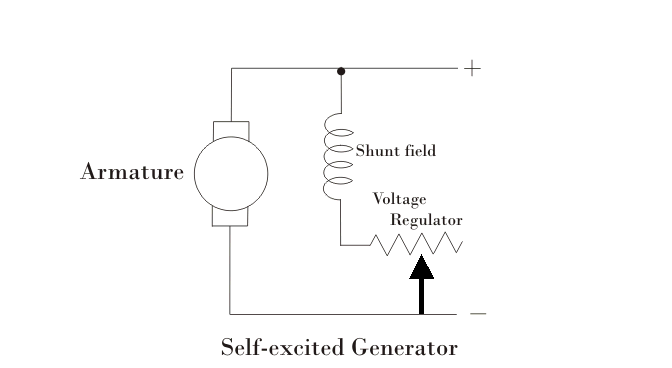

Рисунок 4. Схема самовозбуждающегося шунтирующего генератора.

Шунтирующий генератор постоянного тока инициирует собственный ток возбуждения из небольшого количества остаточного магнетизма в полюсных сердечниках, и по мере вращения якоря этот остаточный поток индуцирует начальное напряжение, которое появляется на якоре и питает обмотку шунтирующего возбуждения, вызывая усиление магнитного поля;по мере роста поля якорь индуцирует большее напряжение, что, в свою очередь, увеличивает ток возбуждения до тех пор, пока генератор не достигнет нормального рабочего напряжения, при этом регулятор поля, показанный на схеме, позволяет контролируемо регулировать это нарастание.Процесс продолжается до тех пор, пока магнитные и электрические условия не достигнут равновесия, после чего генератор поддерживает постоянное рабочее напряжение без внешнего источника возбуждения.

Формула ЭДС генератора постоянного тока

Напряжение, вырабатываемое в генераторе постоянного тока, описывается стандартным выражением:

$${Э}_{г}=\frac{П\phi ЗН}{60А}$$

который представляет собой сгенерированный ЭДС в условиях холостого хода.Каждый член в уравнении определяет физическое свойство, которое влияет на наведенное напряжение. П - число полюсов в машине, а φ - магнитный поток на полюс.Символ З относится к общему числу проводников якоря, а Н — скорость вращения, измеряемая в оборотах в минуту.Количество А представляет собой количество параллельных путей в обмотке якоря, которое зависит от того, как устроена обмотка.

Эта формула показывает, как генерируемая ЭДС меняется в зависимости от конструкции машины и скорости работы.Когда магнитный поток или скорость увеличиваются, индуцированное напряжение возрастает прямым и предсказуемым образом, и вы можете заметить, что добавление большего количества проводников имеет аналогичный эффект.Количество параллельных путей работает в противоположном направлении, поскольку разделение обмотки на большее количество путей снижает напряжение на каждом из них.Уравнение также служит напоминанием о том, что оно предсказывает идеальную ЭДС холостого хода, поскольку оно не включает внутренние падения, вызванные сопротивлением или другими потерями внутри генератора.

Как течет ток в шунтирующем генераторе

Текущие пути и их функции

В шунтирующем генераторе постоянного тока ток, вырабатываемый в якоре, разделяется на два отдельных пути, как только достигает клемм.Одна часть становится током шунтирующего возбуждения, который протекает через обмотку возбуждения, а другая часть становится током нагрузки, питающим внешнюю цепь.Эта связь выражается

$${я}_{а}={я}_{л}+{я}_{ш}$$

и это показывает, что ток якоря всегда должен быть равен сумме токов двух ветвей.Ток возбуждения остается относительно небольшим, поскольку шунтирующая обмотка имеет высокое сопротивление, однако он играет решающую роль, создавая магнитное поле, которое позволяет генератору поддерживать стабильное напряжение.С другой стороны, ток нагрузки варьируется в зависимости от электрической нагрузки, подключаемой к генератору.

Формулы для тока и напряжения

Ток шунтирующего возбуждения определяется напряжением на клеммах и сопротивлением обмотки шунтирующего возбуждения и определяется по формуле:

$${я}_{ш}=\frac{В}{{Р}_{ш}}$$

где В напряжение на клеммах и Рш сопротивление обмотки возбуждения.Само напряжение на клеммах зависит от генерируемой ЭДС и внутренних перепадов напряжения внутри машины.Это выражается:

$$В={Э}_{г}-{я}_{а}{Р}_{а}-{В}_{\mathrm{бр}}$$

где Eg — генерируемая ЭДС, Ra — сопротивление якоря, а Vbr представляет собой небольшое падение напряжения на щетках.Уравнение можно переставить для расчета генерируемой ЭДС, что даст

$${Э}_{г}=В+{я}_{а}{Р}_{а}+{В}_{\mathrm{бр}}$$

что полезно при определении наведенного напряжения до учета потерь.Эти выражения показывают, как сопротивление якоря и падение напряжения на щеточном контакте уменьшают напряжение на клеммах под нагрузкой, поскольку больший ток приводит к большему внутреннему падению напряжения.Вы могли заметить, как эти соотношения помогают описать электрическое поведение генератора при изменении условий.

Как возрастает напряжение в шунтирующем генераторе постоянного тока

Нарастание напряжения в шунтирующем генераторе постоянного тока зависит от трех основных условий, которые позволяют машине возбудить собственное поле и подняться до стабильного рабочего напряжения.Первое требование — наличие остаточного магнетизма в сердечниках полюсов, обеспечивающего начальный магнитный поток, необходимый для создания небольшого наведенного напряжения при начале вращения якоря.Второе требование состоит в том, что полярность обмотки возбуждения должна усиливать этот первоначальный поток, поскольку любая неправильная полярность скорее ослабит, чем усилит магнитное поле.Третье требование заключается в том, что сопротивление поля шунта должно быть ниже критического сопротивления, чтобы небольшое начальное напряжение могло создавать достаточный ток возбуждения для увеличения магнитного потока.Эти условия позволяют наведенному напряжению постепенно возрастать от исходного значения и устанавливать нормальный рабочий уровень.

Этот процесс можно понять, рассматривая кривую намагничивания генератора рядом с прямой линией, представляющей цепь возбуждения.Линия сопротивления поля, определяемая соотношением ${я}_{ш}=\frac{В}{{Р}_{ш}}$, имеет наклон, определяемый сопротивлением поля.Его пересечение с кривая намагничивания определяет напряжение и ток возбуждения, при которых будет работать генератор.Если наклон линии сопротивления поля слишком пологий, она не пересечет кривую намагничивания и напряжение не будет расти.Самое высокое сопротивление, при котором все еще возможно пересечение, известно как критическое сопротивление ​Р_С.Когда сопротивление поля удерживается ниже этого значения, становится возможным самовозбуждение.

Скорость генератора также играет важную роль, поскольку увеличение скорости поднимает всю кривую намагничивания.Более высокая кривая делает пересечение с линией сопротивления поля более вероятным, а более низкая кривая может сдвинуть рабочую точку ниже требуемого порога.В результате как состояние цепи возбуждения, так и скорость работы определяют, сможет ли генератор успешно создавать напряжение и поддерживать его в нормальном режиме работы.

Характеристики шунтирующего генератора постоянного тока

Шунтирующий генератор постоянного тока имеет несколько характеристических кривых, которые описывают, как его напряжение ведет себя в различных условиях, и эти кривые помогают объяснить взаимосвязь между током возбуждения, током якоря и напряжением на клеммах.

Характеристика разомкнутой цепи (OCC)

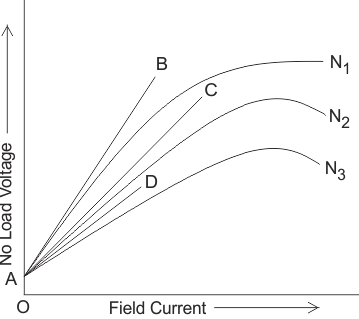

Рисунок 5. Характеристика разомкнутой цепи

Характеристика холостого хода описывает, как генерируемая ЭДС шунтирующего генератора постоянного тока изменяется в зависимости от тока возбуждения, когда машина работает с постоянной скоростью без нагрузки.На диаграмме кривые возрастания показывают, как индуцированное напряжение резко возрастает при малых токах поля, поскольку магнитная цепь ненасыщена, поэтому небольшое увеличение возбуждения приводит к заметному увеличению потока и ЭДС.По мере роста тока поля каждая кривая постепенно выравнивается, что указывает на наступление магнитного насыщения, при котором дополнительное возбуждение приводит лишь к небольшому увеличению напряжения.

Различные кривые для N₁, N₂ и N₃ иллюстрируют, как та же зависимость меняется со скоростью, поскольку более высокие скорости создают более высокую ЭДС для данного тока возбуждения, в то время как более низкие скорости уменьшают как наклон, так и максимальное напряжение.Вместе кривые показывают нелинейный характер процесса возбуждения в условиях холостого хода и служат ориентиром, относительно которого интерпретируются нагруженные характеристики генератора.

Внутренняя характеристика

Внутренняя характеристика показывает, как генерируемая ЭДС меняется в зависимости от тока якоря, когда генератор питает нагрузку.Когда ток течет в якоре, его собственное магнитное поле взаимодействует с основным полем, и этот эффект, известный как реакция якоря, уменьшает эффективный поток.Поскольку наведенная ЭДС зависит от этого потока, генерируемое напряжение под нагрузкой немного ниже значения, указанного на кривой холостого хода для того же уровня возбуждения.Внутренняя характеристика по сути представляет собой OCC, скорректированную на уменьшение потока, вызванное током якоря.

Внешняя характеристика

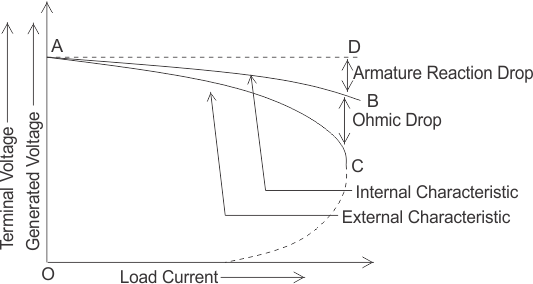

Рисунок 6. Внешняя характеристическая кривая

Внешняя характеристика отображает зависимость напряжения на клеммах от тока нагрузки и показывает, как напряжение, доступное на клеммах, падает по мере того, как генератор обеспечивает возрастающую нагрузку;Основными причинами этого снижения являются падение омического напряжения на сопротивлении якоря и небольшое падение напряжения на щеточных контактах, а на диаграмме немедленное снижение омического сопротивления обозначено как сдвиг вниз, в то время как дальнейшее снижение возникает из-за реакции якоря, которая ослабляет эффективный поток и приводит к дополнительным потерям напряжения.Поскольку ток шунтирующего поля остается почти постоянным в зависимости от нагрузки, напряжение на клеммах обычно падает лишь постепенно, а не падает, и поэтому внешняя характеристика представляет собой практическую кривую, используемую для оценки регулирования напряжения и способности генератора удерживать напряжение в реальных условиях эксплуатации.

Тестирование шунтирующего генератора постоянного тока под нагрузкой

Нагрузочное испытание шунтирующего генератора постоянного тока проводится для наблюдения за тем, как машина работает при возрастающем потреблении электроэнергии, и для определения значений, необходимых для оценки ее характеристик и регулирования напряжения.

Настройка и процедура тестирования

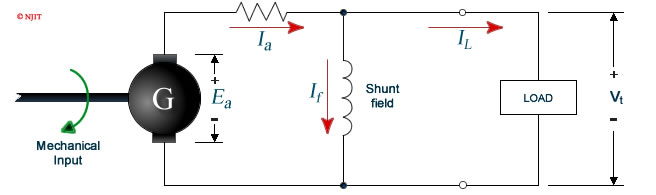

Рисунок 7. Схема проверки шунтирующего генератора

Испытание под нагрузкой начинается с установки генератора таким образом, чтобы можно было наблюдать и точно регулировать ключевые электрические параметры.На схеме показана типичная установка, показывающая якорь, подающий индуцированное напряжение, шунтирующее поле, подключенное к клеммам, и внешнюю нагрузку, размещенную так, чтобы можно было измерить ее ток.На выходе установлен вольтметр, в цепях нагрузки и возбуждения установлены амперметры, а для отслеживания скорости установлен тахометр.Реостаты на путях возбуждения и нагрузки позволяют контролировать изменения возбуждения и нагрузки без изменения основных соединений.

Когда инструменты и средства управления готовы, первичный двигатель плавно доводится до номинальной скорости, а как только скорость стабилизируется, полевой реостат регулируется так, чтобы напряжение на клеммах достигло номинального значения холостого хода.Затем нагрузку увеличивают небольшими шагами, и на каждом этапе регистрируются напряжение на клеммах, токи возбуждения и нагрузки, ток якоря и скорость, сохраняя при этом скорость как можно более постоянной.Это постепенное увеличение продолжается до состояния полной нагрузки, обеспечивая измерения, необходимые для оценки изменения электрической мощности генератора по мере роста нагрузки.

Измерения и расчеты

Значения, которые необходимо записать в каждой точке нагрузки, включают напряжение на клеммах, ток нагрузки, ток возбуждения, ток якоря и скорость.Из этих измерений ток якоря находится с помощью

$${я}_{а}={я}_{л}+{я}_{ш}$$

который показывает, что якорь пропускает как ток нагрузки, так и ток возбуждения.Генерируемая ЭДС затем определяется из

$${Э}_{г}=В+{я}_{а}{Р}_{а}+{В}_{\mathrm{бр}}$$

где V – напряжение на клеммах, Р_а сопротивление якоря, а В_бр это капля кисти.Эти расчеты предоставляют информацию, необходимую для построения внутренних и внешних характеристик и сравнения поведения генератора в различных электрических условиях.

Регулирование напряжения

Регулирование напряжения используется, чтобы показать, насколько изменяется напряжение на клеммах от холостого хода до полной нагрузки.Оно задается соотношением

$$\%\mathrm{Регулирование}=\frac{{В}_{\text{без нагрузки}}-{В}_{\text{полная загрузка}}}{{В}_{\text{полная загрузка}}}\times 100$$

и это указывает на способность генератора поддерживать свою мощность при изменении нагрузки.Более низкий процент отражает лучшую производительность, поскольку это означает, что генератор может более надежно удерживать напряжение при подаче тока во внешнюю цепь.

Потери и эффективность шунтирующего генератора постоянного тока

Потери в шунтирующем генераторе постоянного тока влияют на величину полезной мощности. машина может подавать и влиять на свою внутреннюю температуру во время операция.

Рисунок 8. Распределение потерь в генераторе

Потери меди

Потери меди возникают как в якоре, так и в шунтирующих обмотках возбуждения, поскольку ток протекает через их сопротивление.Эти потери увеличиваются пропорционально квадрату тока и становятся более значительными при более высоких нагрузках, вызывая перегрев и снижая полезную мощность генератора.

Основные потери

Потери в сердечнике, также называемые потерями в железе, возникают в сердечнике якоря, когда он вращается в магнитном поле.Они состоят из гистерезисных потерь из-за многократного намагничивания материала сердечника и потерь на вихревые токи из-за циркулирующих токов, индуцированных в железе.Эти потери зависят главным образом от плотности потока и скорости вращения и способствуют повышению температуры в активной зоне.

Потери кисти

Щеточные потери возникают из-за падения напряжения на границе раздела угольных щеток и коллектора.Когда ток проходит через эту точку контакта, небольшое, но постоянное падение напряжения приводит к рассеиванию мощности.Величина потерь зависит от материала щеток, контактного давления, уровня тока и состояния коммутатора и напрямую увеличивает внутренние электрические потери генератора.

Механические потери

Механические потери включают трение подшипника и трение воздуха, действующего на вращающийся якорь.Эти потери в значительной степени не зависят от электрической нагрузки и уменьшают механическую мощность, доступную для преобразования в электрическую мощность.

Случайные потери нагрузки

Потери паразитной нагрузки вызваны незначительными магнитными искажениями, потоком рассеяния и неравномерным распределением тока, когда генератор несет нагрузку.Хотя они относительно малы, они способствуют общим потерям и влияют как на эффективность, так и на повышение температуры в рабочих условиях.

Формула эффективности

Эффективность описывает, насколько хорошо генератор преобразует входную механическую мощность в электрическую выходную.Это выражается

$$\eta =\frac{{П}_{\mathrm{из}}}{{П}_{\mathrm{из}}+\text{Общие потери}}$$

где П_из — электрическая мощность, подаваемая на нагрузку.Выходная мощность рассчитывается по формуле

$${П}_{\mathrm{из}}=В{я}_{л}$$

с В представляющее напряжение на клеммах и ​я_л ток нагрузки.Это соотношение показывает, что эффективность зависит от того, какая мощность достигает нагрузки по сравнению с общими потерями внутри генератора.

Преимущества и ограничения

Преимущества	Ограничения
Простая конструкция и низкая стоимость	Требуется значительное горизонтальное или вертикальное пространство.
Легкий и простой в транспортировке или установке	Часто требуется антенный тюнер или соответствующая сеть.
Хорошее низкоугольное излучение для связи на больших расстояниях	Узкая полоса пропускания для многих конфигураций проводов
Низкий визуальный профиль, можно спрятать или повесить на деревьях.	Производительность ухудшается, когда близлежащие объекты расстраивают антенну.
В целом низкий уровень электрического шума по сравнению с некоторыми вертикальными моделями.	Чувствителен к ударам молнии и требует заземления.
Может быть изготовлен во многих формах (диполь, длинный провод, петля) для обеспечения гибкости.	Питающие линии и однопроводные каналы могут излучать нежелательные сигналы.
Высокая эффективность излучения при изготовлении из материалов с высокой проводимостью	Коррозия материала и атмосферные воздействия снижают долгосрочную производительность.
Легкие опоры и простой монтаж снижают стоимость установки.	Требуются надежные опоры (столбы, деревья) и натяжение.
Эффективен для многодиапазонной работы с соответствующей конструкцией или ловушками.	Меньшее усиление, чем у направленных антенных решеток в компактных установках
Низкие эксплуатационные расходы для основных типов проводов при правильной защите.	Факторы окружающей среды (влажность, ветер, лед) влияют на стабильность и настройку.

Общие применения шунтирующих генераторов постоянного тока

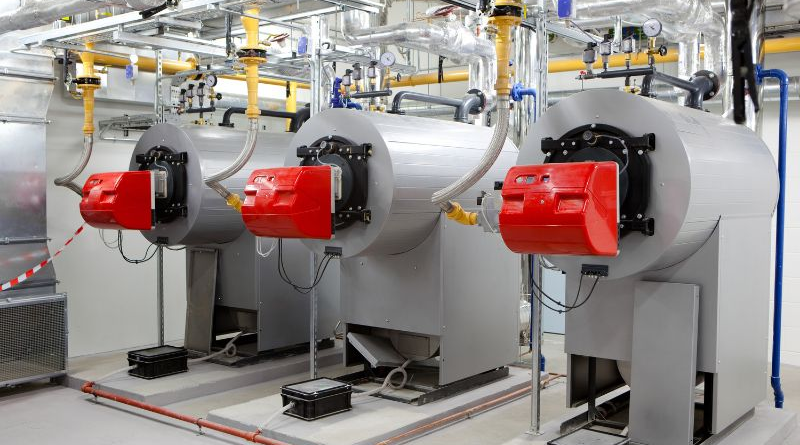

Рисунок 9. Применение шунтирующих генераторов постоянного тока.

Шунтирующие генераторы постоянного тока широко используются в ситуациях, когда требуется стабильная и надежная выходная мощность постоянного тока, поскольку их способность поддерживать почти постоянное напряжение на клеммах поддерживает процессы и оборудование, которые зависят от стабильных электрических условий.Они обычно применяются при зарядке аккумуляторов, где контролируемое напряжение помогает предотвратить повреждение элементов и позволяет процессу зарядки следовать предсказуемому сценарию.Их стабильная мощность также делает их пригодными для гальванотехники и других электрохимических операций, где постоянное напряжение обеспечивает равномерное осаждение металла и надежные результаты.

Во многих лабораторных условиях эти машины работают в качестве источников питания постоянного тока, поскольку они служат надежным эталоном для проведения испытаний и измерений.Они также обеспечивают возбуждение поля для генераторов переменного тока, обеспечивая регулируемый ток, необходимый для создания магнитного поля в более крупных генераторах переменного тока.В некоторых типах сварочного оборудования используются также шунтирующие генераторы постоянного тока, поскольку ровная и непрерывная дуга зависит от источника напряжения, которое существенно не меняется под нагрузкой.В этих приложениях способность генератора поддерживать стабильное напряжение является основной причиной его использования, поскольку он поддерживает предсказуемую работу и помогает защитить оборудование, использующее контролируемую мощность постоянного тока.

Заключение

Шунтирующий генератор постоянного тока дает вам стабильный и надежный способ производства энергии постоянного тока, а изучение того, как он работает, поможет вам понять, что влияет на его напряжение и ток.Вы видите, как магнитные поля, скорость и контуры объединяются, формируя поведение генератора.Характеристические кривые позволяют легче представить, как изменяется выходная мощность при увеличении нагрузки.Когда вы смотрите на потери и эффективность, вы также видите, куда уходит мощность внутри машины.Объединив все эти идеи, вы получите более четкое представление о том, почему генераторы этого типа так надежно работают в повседневном использовании.
