Понимание разъемов DVI: все, что вам нужно знать

Разъем DVI — это видеоинтерфейс, используемый для отправки высококачественных видеосигналов с компьютера или видеокарты на устройство отображения.В этой статье вы узнаете, что такое разъем DVI и как он работает для передачи цифровых видеосигналов.Вы также изучите различные типы разъемов DVI, их конфигурацию контактов, электрические характеристики и ключевые особенности.Кроме того, вы поймете их преимущества, ограничения, распространенные применения и их сравнение с HDMI и DisplayPort.

Каталог

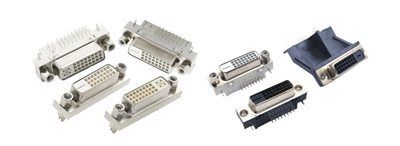

Рисунок 1. Разъемы DVI

Что такое разъем DVI?

Разъем DVI (разъем цифрового визуального интерфейса) — это видеоинтерфейс, используемый для передачи высококачественных видеосигналов от устройства-источника к устройству отображения.Он был разработан для обеспечения надежного цифрового соединения между компьютерами, видеокартами и мониторами.Основная цель разъема DVI — обеспечить четкий видеовыход с таких устройств, как настольные компьютеры, ноутбуки или графические процессоры, на экраны, такие как ЖК-мониторы или проекторы.По сравнению со старыми аналоговыми видеосоединениями, DVI был разработан для поддержки более четкого изображения и более стабильной передачи сигнала для цифровых дисплеев.Благодаря своей надежности и качеству изображения DVI стал широко используемым интерфейсом в системах компьютерной графики и профессиональных дисплеях.

Конфигурация контактов разъема DVI

Рисунок 2. Распиновка разъема DVI

Номер контакта	Имя контакта	Функция
1	Данные TMDS2-	передает канал цифровых видеоданных 2 (отрицательный сигнал)
2	Данные TMDS2+	передает канал цифровых видеоданных 2 (положительный сигнал)
3	Данные ТМДС2 Щит	Обеспечивает экранирование канала 2 для уменьшения помех сигнала
4	Данные TMDS4-	Цифровые данные канал, используемый в расширенных конфигурациях
5	Данные TMDS4+	Дополнительно цифровой канал передачи данных
6	Часы ДДК	Сигнал часов для связи с дисплеем (канал данных дисплея)
7	Данные ДДК	Линия данных используется для идентификации и настройки монитора
8	Аналоговый Вертикальная синхронизация	Синхронизация сигнал для аналоговых дисплеев
9	Данные TMDS1-	Цифровое видео канал данных 1 (отрицательный сигнал)
10	Данные TMDS1+	Цифровое видео канал данных 1 (положительный сигнал)
11	Данные ТМДС1 Щит	Экранирование для канал данных 1
12	Данные TMDS3-	Дополнительно цифровой канал передачи данных
13	Данные TMDS3+	Дополнительно цифровой канал передачи данных
14	+5 В мощность	Обеспечивает питание для обнаружения дисплея и связи
15	Земля	Электрический привязка к земле
16	Горячее подключение Обнаружить	Определяет, когда подключено устройство отображения
17	Данные TMDS0-	Цифровое видео канал данных 0 (отрицательный сигнал)
18	Данные ТМДС0+	Цифровое видео канал данных 0 (положительный сигнал)
19	Данные ТМДС0 Щит	Экранирование для канал данных 0
20	Данные TMDS5-	Дополнительные данные канал, используемый в расширенной передаче
21	Данные TMDS5+	Дополнительно передача цифровых данных
22	Часы ТМДС Щит	Экранирование для тактовый сигнал
23	TMDS Часы+	Позитивный тактовый сигнал, используемый для синхронизации данных
24	Часы TMDS —	Отрицательный тактовый сигнал, используемый для синхронизации
С1	Аналоговый красный	Несет аналоговый красный видеосигнал для VGA-совместимых дисплеев
С2	Аналоговый зеленый	Несет аналоговый зеленый видеосигнал для VGA-совместимых дисплеев
С3	Аналоговый синий	Несет аналоговый синий видеосигнал для VGA-совместимых дисплеев
С4	Аналоговый Горизонтальная синхронизация	Обеспечивает горизонтальная синхронизация для аналоговых видеосигналов

Как работает разъем DVI?

Разъем DVI передает цифровые видеосигналы от источника графики на устройство отображения с использованием высокоскоростного метода передачи сигналов.Внутри интерфейса видеоданные, создаваемые графическим процессором, преобразуются в цифровой формат, пригодный для передачи.Эти данные кодируются с использованием минимизированной дифференциальной сигнализации переходов (TMDS), технологии, предназначенной для уменьшения помех сигнала и обеспечения стабильной передачи данных.Закодированные цифровые сигналы проходят через выделенные дифференциальные пары, которые передают видеоинформацию по кабелю.В то же время тактовый сигнал обеспечивает синхронизацию передаваемых данных между устройством-источником и дисплеем.Когда сигнал достигает монитора, контроллер дисплея декодирует входящие данные TMDS и восстанавливает видеоизображение.Этот процесс позволяет монитору точно отображать графический вывод, создаваемый компьютером.

Типы разъемов DVI

DVI-D (только цифровой)

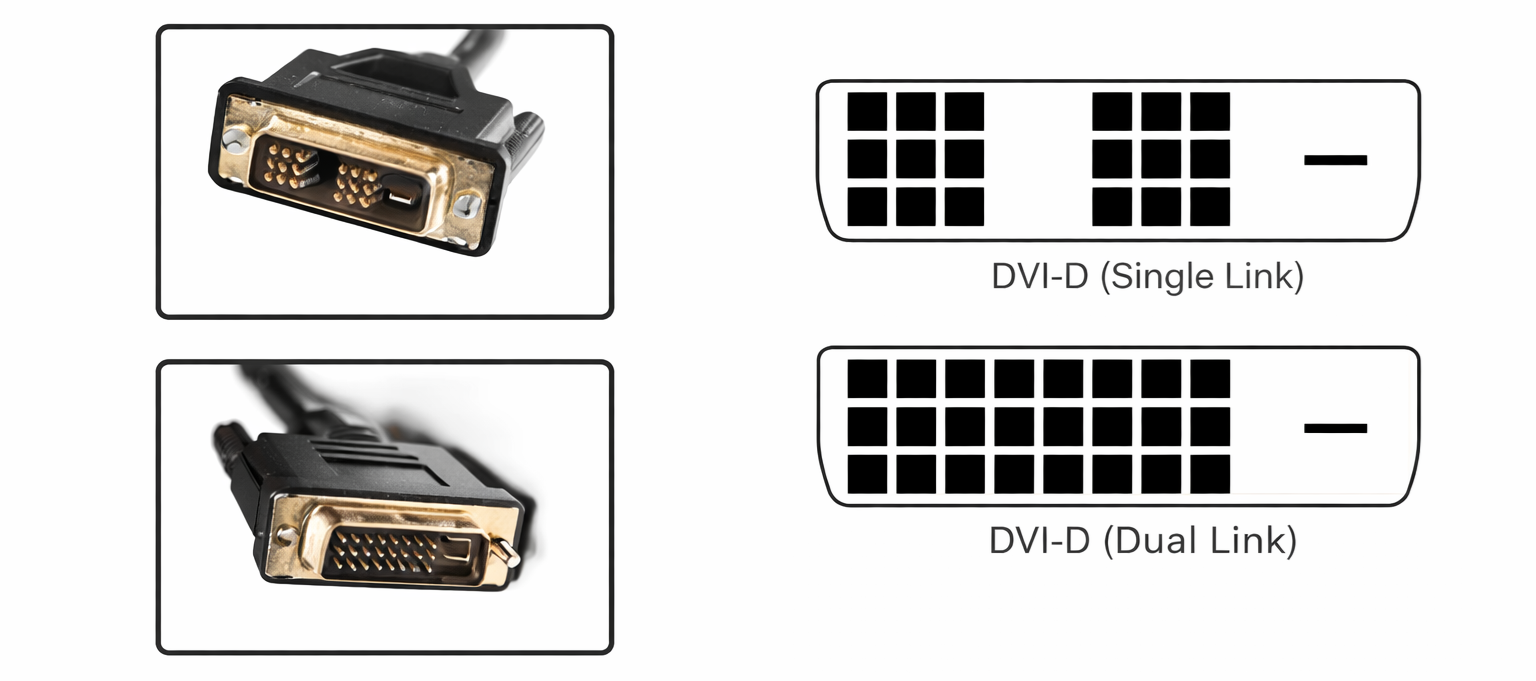

Рисунок 3. Разъем DVI-D и порт DVI-D

Разъем DVI-D — это тип цифрового визуального интерфейса, предназначенный для передачи только цифровых видеосигналов между устройствами.Он обычно используется для подключения современных видеокарт к ЖК-мониторам и другим цифровым панелям.Поскольку интерфейс передает чисто цифровую информацию, сигнал сохраняет высокую четкость изображения и позволяет избежать преобразования сигнала, необходимого для аналоговых соединений.Этот тип разъема широко используется в компьютерных системах, где стандартом является технология цифрового дисплея.Многие настольные мониторы и графические процессоры поддерживают DVI-D, поскольку он обеспечивает стабильный и высококачественный видеовыход.Конструкция разъема включает контакты, предназначенные специально для передачи цифрового видео, что помогает обеспечить точное воспроизведение изображения.В типичных конфигурациях кабель DVI-D подключает выход видеокарты непосредственно к входу монитора для передачи четких цифровых видеосигналов.

DVI-I (интегрированный цифровой и аналоговый)

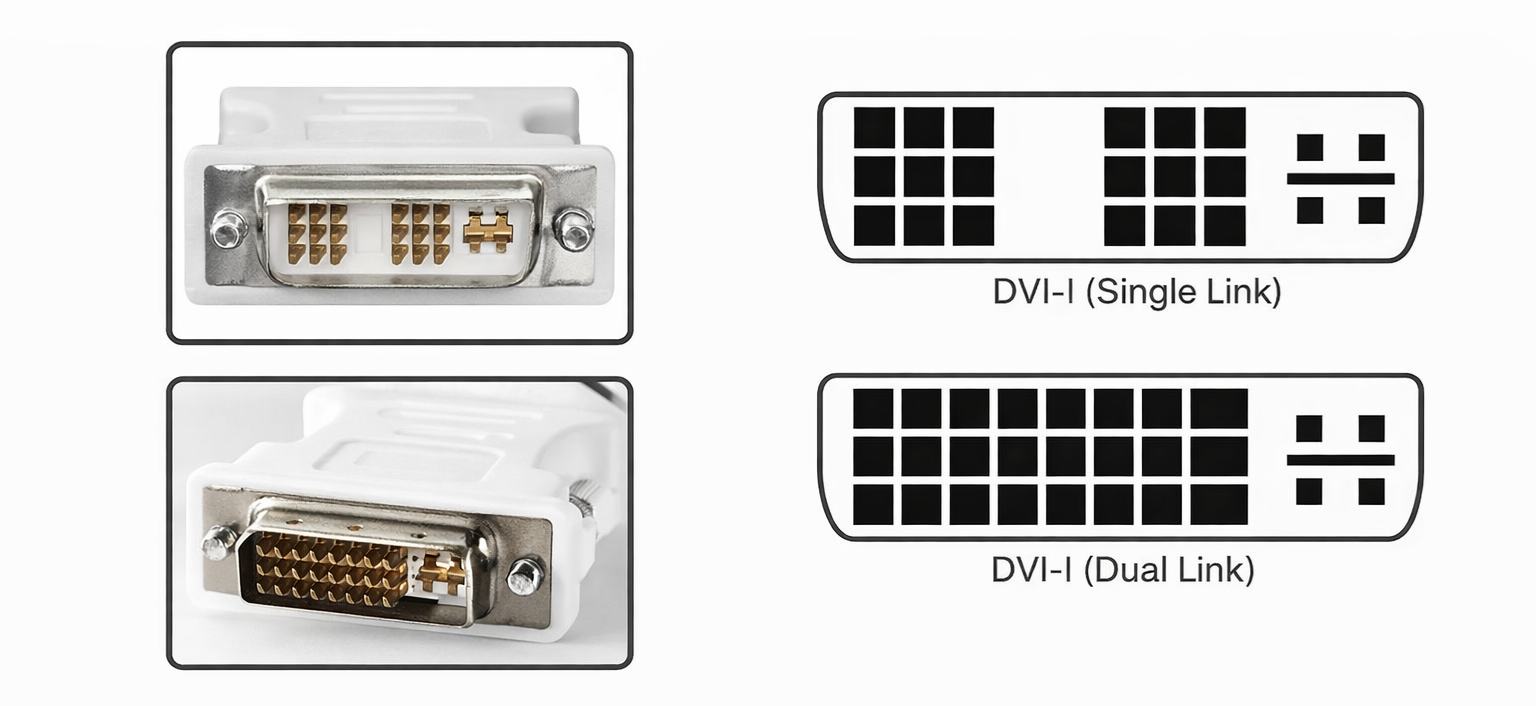

Рисунок 4. Разъем DVI-I и порт DVI-I

Разъем DVI-I — это интегрированная версия цифрового визуального интерфейса, поддерживающая как цифровые, так и аналоговые видеосигналы.Такая конструкция позволяет использовать один разъем как с цифровыми дисплеями, так и со старыми аналоговыми мониторами.Поскольку он передает оба типа сигналов, интерфейс можно подключать напрямую к монитору DVI или к дисплею VGA с помощью совместимого адаптера.Эта гибкость сделала DVI-I популярным в период перехода от аналоговых к цифровым технологиям отображения.Многие видеокарты имели порты DVI-I для обеспечения совместимости с различными типами мониторов.В состав разъема входят дополнительные контакты, обеспечивающие передачу аналоговых видеосигналов наряду с цифровыми.В результате DVI-I обеспечивает универсальный вариант видеоподключения для широкого спектра устройств отображения.

DVI-A (только аналоговый)

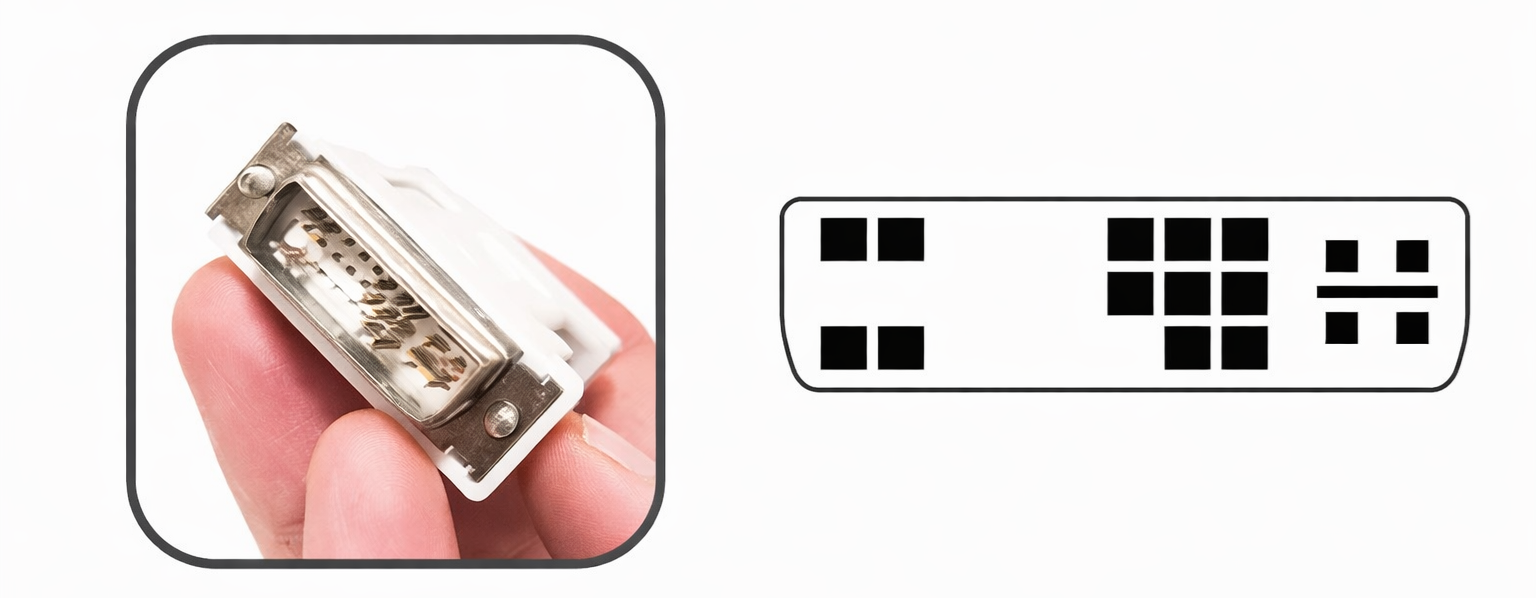

Рисунок 5. Разъем DVI-A и порт DVI-A

Разъем DVI-A — это цифровой визуальный интерфейс, предназначенный для передачи только аналоговых видеосигналов.В основном он был создан для обеспечения совместимости с традиционными системами отображения на базе VGA.Этот тип разъема позволяет отправлять аналоговый видеовыход из графического источника на мониторы, использующие технологию аналогового отображения.Поскольку интерфейс использует аналоговую передачу сигналов, он работает аналогично старым видеосоединениям VGA.Разъемы DVI-A часто использовались с переходными кабелями для подключения компьютеров к мониторам VGA.Конструкция включает в себя контакты, предназначенные для передачи аналоговых красных, зеленых и синих видеосигналов, а также сигналов синхронизации.Хотя DVI-A поддерживал совместимость с устаревшими дисплеями, он стал менее распространенным, поскольку цифровые мониторы заменили технологию аналоговых экранов.

Одноканальный и двухканальный DVI

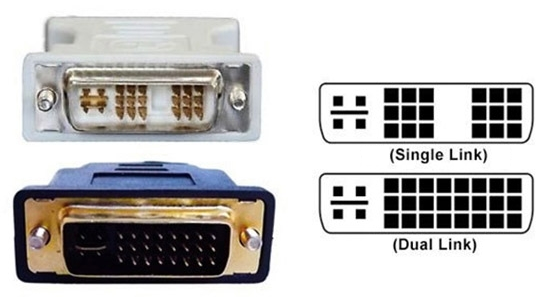

Рисунок 6. Одноканальный и двухканальный DVI

Особенности	Одноканальный DVI	Двухканальный DVI
Количество Ссылки на TMDS	1 ссылка TMDS	2 ссылки TMDS
Максимум Пропускная способность	Нижний пропускная способность	Высшее пропускная способность
Максимум Поддержка разрешения	До примерно 1920×1200	До примерно 2560×1600
Каналы передачи данных	3 данные ТМДС каналы	6 данные ТМДС каналы
Часы Частота	Стандартный тактовая частота	Высшие часы способность
Пиксель Трансмиссия	Стандартный частота пикселей	Высший пиксель пропускная способность
Детали изображения Поддержка	Подходит для стандартные HD-дисплеи	Поддерживает дисплеи с более высоким разрешением
Тип дисплея Совместимость	Общее для типичные мониторы	Используется для мониторы высокого разрешения
Видеокарта Требование	Работает с основные выходы графического процессора	Требуются графические процессоры поддержка двойной связи
Кабель Сложность	Меньше сигнала провода	Больше сигнала провода
Данные Пропускная способность	Умеренные данные трансфер	Увеличение пропускная способность передачи данных
Высокое разрешение Игры	Ограниченный способность	Лучше подходит для игр с высоким разрешением
Большой Монитор Поддержка	Стандартный размеры экрана	Больше профессиональные дисплеи
Сигнал Емкость	Одинокий цифровой поток данных	Два параллельных потоки цифровых данных
Типичное использование	Офис мониторы и повседневные дисплеи	Высокое разрешение мониторы и профессиональные графические дисплеи

Электрические характеристики разъемов DVI

Параметр	Технические характеристики
Максимальные данные Пропускная способность	3,96 Гбит/с (одноканальный), 7,92 Гбит/с (двухканальный)
Максимальный пиксель Часы	165 МГц (одноканальный), 330 МГц (двухканальный)
Максимальное разрешение (60 Гц)	1920 × 1200 (одноканальный), 2560×1600 (двухканальный)
Глубина цвета Поддержка	24-битный RGB цвет (8 бит на канал)
Данные ТМДС Каналы	3 канала (одноканальный), 6 каналов (двухканальный)
Часы ТМДС Канал	1 дифференциальная тактовая пара
Дифференциал Напряжение сигнала	~0,4 В от пика до пика
Поставка Напряжение	+5 В постоянного тока для обнаружение дисплея и связь EDID
Максимум Ток (контакт 14)	До 50 мА
Рекомендуется Длина кабеля	До 5 м для стандартные пассивные кабели DVI
Импеданс	100 Ом дифференциальный импеданс для пар TMDS
Контактный разъем разъема Граф	До 24 цифровые контакты плюс 5 аналоговых контактов (в зависимости от разъема)
Горячее подключение Обнаружение напряжения	логика 5 В сигнал с устройства отображения
Дисплей Протокол связи	DDC2B с использованием I²C-интерфейс
Сигнал Метод кодирования	ТМДС (Переходная минимизированная дифференциальная сигнализация)

Преимущества и ограничения разъемов DVI

Преимущества разъемов DVI

• Обеспечивает четкие цифровые видеосигналы без искажений аналогового сигнала.

• Поддерживает высокое качество изображения на компьютерных мониторах и дисплеях.

• Обеспечивает стабильную передачу видео по кабелям стандартной длины.

• Совместимость со старыми мониторами VGA через адаптеры.

• Широко поддерживается настольными компьютерами и видеокартами.

• Подходит для ЖК-мониторов и профессиональных систем отображения.

• Уменьшает помехи сигнала благодаря технологии дифференциальной сигнализации.

• Обеспечивает надежное соединение между источником и устройствами отображения.

Ограничения разъемов DVI

• Не поддерживает передачу звука.

• Использует разъем большего размера по сравнению с новыми интерфейсами.

• Ограниченная поддержка очень высоких разрешений и частот обновления.

• Требуются отдельные кабели для аудиовыхода.

• Обычно не входит в состав современных ноутбуков и устройств.

• Кабельные разъемы могут быть громоздкими и менее удобными для компактных систем.

• Менее подходит для расширенных настроек нескольких дисплеев.

• Постепенно заменяются более новыми интерфейсами дисплея в современных системах.

DVI против HDMI против DisplayPort

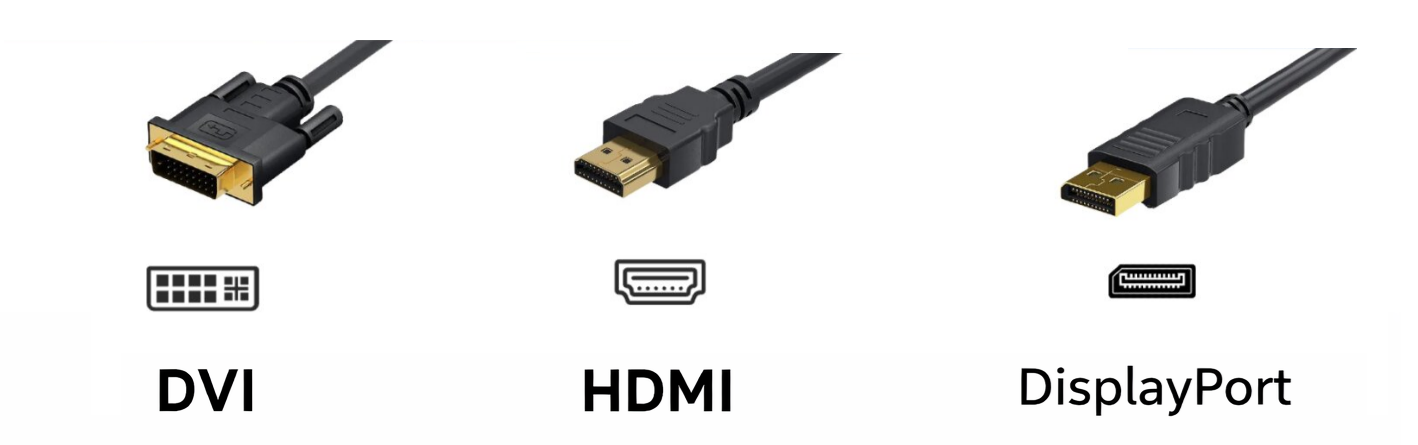

Рисунок 7. Сравнение видеоразъемов

Особенности	DVI	HDMI	ДисплейПорт
Первичный Тип сигнала	Цифровое видео (с дополнительным аналогом)	Цифровое аудио и видео	Цифровое аудио и видео
Аудио поддержка	Нет звука поддержка	Интегрированный аудио поддержка	Интегрированный аудио поддержка
Максимум Пропускная способность	До ~7,92 Гбит/с	До ~48 Гбит/с (HDMI 2.1)	До ~80 Гбит/с (ДП 2.1)
Максимум Разрешение	До 2560×1600	До 10 тыс. резолюция	До 16К резолюция
Разъем Размер	Большой разъем	Среднего размера разъем	Компактный разъем
Типичное использование	Компьютер мониторы	телевизоры и мультимедийные устройства	Компьютеры и высококачественные дисплеи
Мультидисплей Поддержка	Ограниченный	Ограниченный	Поддерживает несколько дисплеев (MST)
Кабельный замок Механизм	Винтовой замок разъемы	Фрикционная посадка разъем	Защелка фиксирующая механизм
Качество видео	Высокое качество цифровое видео	Высокое качество цифровое видео	Высокое качество цифровое видео
Аудиоканал Поддержка	Не поддерживается	Несколько аудиоканалы	Несколько аудиоканалы
Игры Поддержка	Базовый дисплей поддержка	Широко используется для консолей	Предпочтительно для игры с высоким обновлением
Адаптер Доступность	Множество адаптеров доступен	Широко поддерживаемые адаптеры	Адаптеры доступен
Горячее подключение Обнаружение	Поддерживается	Поддерживается	Поддерживается
Современное устройство Поддержка	Уменьшение	Очень часто	Увеличение в современные ПК

Применение разъемов DVI

1. Дисплеи настольных компьютеров

Разъемы DVI обычно используются для подключения настольных компьютеров к внешним мониторам.Многие видеокарты оснащены портами DVI для вывода высококачественного цифрового видео.Это соединение обеспечивает четкое отображение изображения для повседневных вычислительных задач.Он часто используется в офисных компьютерах и системах рабочих станций.

2. Компьютерные ЖК-мониторы

Многие ЖК-мониторы были оснащены входными портами DVI для приема цифровых видеосигналов с компьютеров.Интерфейс помогает поддерживать четкость текста и изображений на плоских дисплеях.Поскольку сигнал остается цифровым, качество изображения сохраняется от источника до экрана.Это сделало DVI стандартным соединением для первых цифровых мониторов.

3. Проекторные системы

Разъемы DVI часто используются в проекторах для презентаций и конференций.Компьютеры можно подключать к проекторам через кабели DVI для отображения слайдов, видео или графики.Интерфейс обеспечивает стабильную передачу сигнала во время презентаций.Это делает его подходящим для учебных классов, офисов и конференц-залов.

4. Промышленное демонстрационное оборудование

Многие промышленные машины и системы управления используют разъемы DVI для интерфейсов дисплея.Этим системам требуется надежный видеовыход для приложений мониторинга и управления.DVI обеспечивает стабильное соединение между встроенными компьютерами и промышленными дисплеями.Эта надежность важна в условиях производства и автоматизации.

5. Профессиональные графические рабочие станции

Рабочие станции графического дизайна и проектирования часто использовали DVI для подключения высококачественных мониторов.Этим системам требуется стабильный видеовыход для работы с детальным изображением и технических приложений.DVI помог обеспечить точный визуальный вывод для задач проектирования, моделирования и редактирования.Это стало обычным явлением в профессиональных графических средах.

6. Устаревшее видеооборудование

Старые компьютерные системы и устройства отображения по-прежнему используют разъемы DVI для видеоподключений.Многие устаревшие устройства включают порты DVI, поскольку они широко поддерживались в предыдущих поколениях оборудования.Эти системы продолжают работать в лабораториях, офисах и промышленных предприятиях.В результате DVI продолжает использоваться в средах, ориентированных на совместимость.

Как правильно выбрать разъем DVI?

Шаг 1. Определите порт DVI на вашем устройстве

Начните с проверки порта DVI на вашем компьютере, видеокарте или мониторе.Внимательно изучите форму разъема и расположение контактов, чтобы определить точный тип.Различные порты DVI поддерживают разные типы сигналов и параметры совместимости.Определение правильного порта гарантирует, что вы выберете правильный кабель или адаптер.Этот шаг помогает предотвратить ошибки подключения во время установки.

Шаг 2. Определите требуемый тип сигнала

Затем определите, требует ли ваш дисплей цифровые или аналоговые видеосигналы.Некоторые системы используют чисто цифровые дисплеи, тогда как другие могут поддерживать аналоговые соединения через адаптеры.Знание требований к сигналу поможет вам выбрать правильный кабель DVI.Этот шаг гарантирует правильную передачу видеосигнала между устройствами.Это также предотвращает проблемы совместимости с некоторыми мониторами.

Шаг 3. Выберите между одноканальным или двухканальным кабелем

Перед выбором кабеля проверьте разрешение экрана и требования к выходу графики.Для дисплеев с более высоким разрешением может потребоваться двухканальный кабель для обеспечения достаточной пропускной способности.Стандартные мониторы обычно хорошо работают с одноканальными кабелями.Выбор правильного типа кабеля обеспечивает стабильную передачу видео.Это также предотвращает проблемы с отображением, такие как мерцание экрана или ограниченное разрешение.

Шаг 4. Проверьте требования к длине кабеля

Длина кабеля может повлиять на стабильность сигнала и качество изображения.Более короткие кабели обычно обеспечивают более надежную передачу сигнала между устройствами.Если требуется более длинный кабель, убедитесь, что он соответствует стандартам качества для соединений DVI.Этот шаг помогает поддерживать стабильные видеосигналы по кабелю.Это также снижает риск ухудшения качества сигнала.

Шаг 5. Проверьте совместимость устройства

Прежде чем покупать кабель или адаптер, убедитесь, что и устройство-источник, и устройство отображения поддерживают выбранное соединение.Для совместимости с некоторыми устройствами могут потребоваться адаптеры или кабели определенных типов.Проверка совместимости предотвращает ненужную покупку оборудования.Это также гарантирует, что соединение будет работать правильно после установки.

Шаг 6. Выбирайте качественные кабели и разъемы

Выбирайте кабели, которые хорошо экранированы и оснащены прочными разъемами.Высококачественные кабели помогают поддерживать стабильную передачу сигнала и уменьшают помехи.Хорошая конструкция кабеля также повышает долгосрочную надежность.Инвестиции в качественные кабели обеспечивают лучшую производительность при повседневном использовании.Этот шаг помогает защитить всю систему подключения дисплея.

Заключение

Разъемы DVI обеспечивают надежный способ передачи видеосигналов между компьютерами и устройствами отображения.Они поддерживают различные типы разъемов и конфигурации соединений, которые позволяют подключать как цифровые, так и аналоговые дисплеи.Хотя новые интерфейсы, такие как HDMI и DisplayPort, обеспечивают более высокую производительность и дополнительные функции, DVI по-прежнему используется во многих компьютерных системах и старом оборудовании.Понимание типов, функций и требований к кабелям помогает обеспечить стабильное и четкое видеосоединение.
