Понимание реле безопасности в системах безопасности машин

Реле безопасности широко применяются в машинах, где неожиданные операции, неисправности оборудования или доступ к опасным зонам могут создавать риски для безопасности. Они работают вместе с устройствами, такими как кнопки экстренной остановки, защитные ворота, световые занавесы и безопасные коврики, чтобы поддерживать функции управления, связанные с безопасностью, внутри машины. Современные реле безопасности могут контролировать цепи безопасности, обнаруживать определенные неисправности и взаимодействовать с системами управления машиной, когда необходимо обеспечить выполнение требований безопасности. Эта статья объясняет, как работают реле безопасности, с какими устройствами они используются, распространенные применения, ключевые отличия от других решений управления и факторы, которые необходимо учитывать при выборе.

Каталог

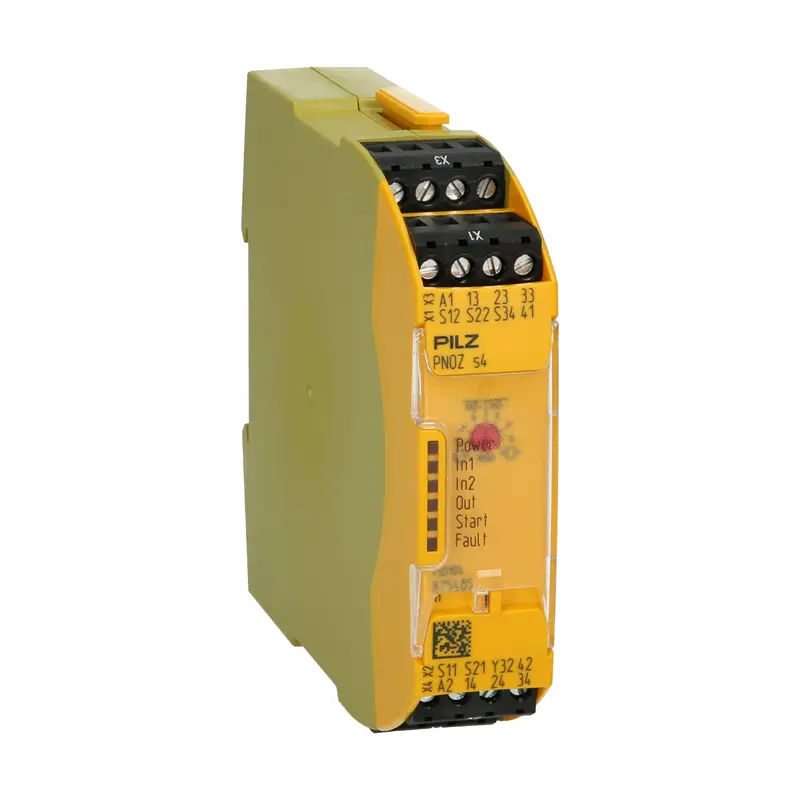

Рисунок 1. Модуль реле безопасности

Что такое реле безопасности?

Реле безопасности — это специализированное управляющее устройство, используемое в системах безопасности машин для обработки сигналов, связанных с безопасностью, и управления назначенными выходными цепями. Оно служит интерфейсом между защитными устройствами и оборудованием управления машиной, позволяя интегрировать функции, связанные с безопасностью, в общую систему управления.

Реле безопасности обычно подключены к таким устройствам, как кнопки экстренной остановки, переключатели защитных ворот, переключатели блокировки, световые занавесы, безопасные коврики и устройства управления двумя руками. Эти устройства предоставляют входные сигналы, которые реле контролирует как часть цепи безопасности.

Исходя из состояния подключенных входов, реле безопасности управляет своими выходными цепями, которые обычно подключены к контакторам, пускателям двигателей, контрольным реле или другим компонентам управления машиной. Эта взаимосвязь между входом и выходом формирует основу работы реле безопасности.

Почему реле безопасности используются в системах безопасности машин

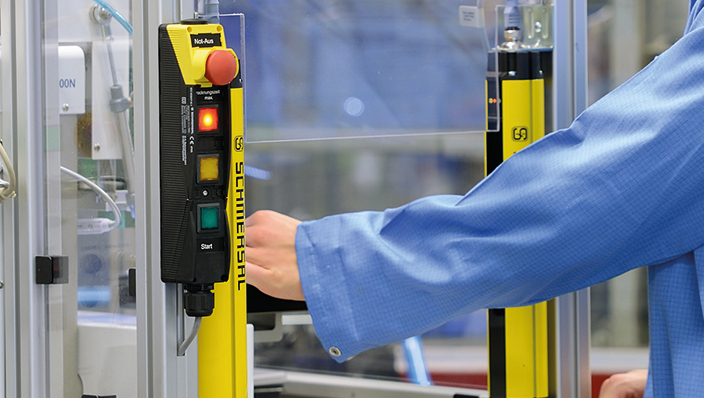

Рисунок 2. Система безопасности машин с реле безопасности

Стандартные цепи управления в первую очередь предназначены для выполнения функций переключения и управления. Хотя они могут запускать, останавливать и управлять работой машины, они обычно не включают специализированные функции мониторинга, необходимые для цепей, связанных с безопасностью.

Во многих приложениях стандартное реле реагирует только на свой входной сигнал и может не обнаруживать такие состояния, как перебитые провода, короткие замыкания, заваренные контакты или неисправности проводки в цепи управления. В результате аномальное состояние может оставаться невыявленным, даже если система управления выглядит нормально.

Реле безопасности используется, когда требуются дополнительные возможности мониторинга и обнаружения неисправностей. В отличие от обычных реле управления, реле безопасности предназначены для мониторинга состояния цепей безопасности и поддержки функций, таких как мониторинг резервных каналов, мониторинг обратной связи и внутреннее самопроверка. Эти возможности позволяют системе безопасности выявлять неисправности, которые могут быть не обнаружены обычной цепью управления.

Как работает реле безопасности

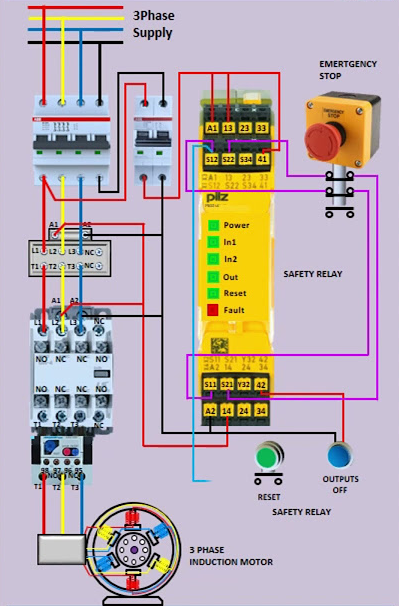

Рисунок 3. Схема подключения реле безопасности

Реле безопасности работает, мониторя сигналы от подключенных устройств безопасности и контролируя связанные с ними выходы безопасности. Когда входные сигналы остаются в своем требуемом состоянии, реле поддерживает свои выходы в активном состоянии. Если состояние входного сигнала изменяется, реле изменяет состояние своих выходов, вызывая соответствующее переключение подключенных управляющих устройств.

Операционная последовательность состоит из мониторинга входов, оценки сигналов и управления выходами, что позволяет реле управлять функциями переключения, связанными с безопасностью, в системе.

Входы безопасности

Входы безопасности — это электрические сигналы, получаемые реле от подключенных устройств безопасности. Общими источниками входных сигналов являются кнопки экстренной остановки, выключатели защитных ворот, блокировочные выключатели, световые завесы, защитные маты и устройства управления с двумя руками. Эти устройства предоставляют сигналы состояния, которые указывают на состояние цепи безопасности.

Реле безопасности постоянно мониторит эти входные сигналы и оценивает, остаются ли они в требуемом состоянии. Состояние входов напрямую влияет на состояние выходов реле.

Выходы безопасности

Выходы безопасности — это цепи, управляемые реле, которые взаимодействуют с оборудованием управления машиной. Эти выходы часто подключаются к контакторам, пускателям двигателей, реле управления и цепям питания машин, которые контролируют подачу электрической энергии на функции машины.

Когда присутствуют требуемые входные условия, реле поддерживает свои выходы в активном состоянии. Если входные условия меняются, реле изменяет состояние своих выходов, вызывая соответствующее переключение подключенных управляющих устройств. Эта связь между состоянием входа и управлением выходом составляет основу работы реле безопасности.

Функция сброса

Многие реле безопасности включают функцию сброса, которая определяет, как цепь безопасности возвращается в свое нормальное рабочее состояние после прерывания. Ручной сброс требует отдельного действия по сбросу, прежде чем реле сможет повторно активировать свои выходы, в то время как автоматический сброс позволяет реле автоматически восстановить работу, как только выполнены требуемые условия.

Выбор между ручным и автоматическим сбросом зависит от требований безопасности машины и условий эксплуатации. Функции сброса используются для обеспечения того, чтобы цепь безопасности возвращалась к работе контролируемым образом, соответствующим предполагаемому дизайну машины.

Мониторинг обратной связи

Мониторинг обратной связи используется для проверки состояния внешних устройств переключения, подключенных к реле безопасности, таких как контакторы и пускатели двигателей. Цепь обратной связи позволяет реле подтвердить, изменили ли эти устройства свое состояние, как ожидалось, после выполнения управляющего действия.

Путем мониторинга обратных сигналов реле может выявить ситуации, когда внешнее устройство не реагирует должным образом. Поскольку мониторинг обратной связи способствует способности обнаружения неисправностей, цепи обратной связи не должны обходиться, если это не разрешено в документации по установке производителя реле и в валидированном дизайне безопасности машины.

Как реле безопасности обнаруживают неисправности и предотвращают небезопасную эксплуатацию

Реле безопасности постоянно мониторит состояние цепи безопасности, чтобы выявлять неисправности, которые могут повлиять на правильную работу. В отличие от стандартного реле, оно делает больше, чем просто реагирует на входные сигналы, проверяя, работает ли цепь безопасности так, как ожидалось. Эта способность мониторинга помогает улучшить надежность системы, обнаруживая такие условия, как обрывы проводов, короткие замыкания, несоответствия каналов, заваренные контакты и внутренние цепные неисправности до того, как они останутся незамеченными.

Резервные цепи и дуплексный мониторинг

Многие реле безопасности используют резервные цепи и дуплексный мониторинг, при котором одновременно мониторятся два независимых сигнальных пути. Реле сравнивает оба канала и проверяет, реагируют ли они последовательно. Если один канал выходит из строя или ведет себя иначе, чем другой, несоответствие может быть обнаружено, что уменьшает вероятность того, что одно повреждение останется незамеченным.

Внутреннее самонаблюдение и мониторинг обратной связи

Релейные устройства безопасности часто включают функции внутреннего самонаблюдения, которые непрерывно проверяют критические внутренние цепи во время работы. Многие модели также используют обратное наблюдение для проверки состояния соединенных переключающих устройств через сигналы обратной связи. Если обнаруживается аномальная ситуация, реле идентифицирует неисправность и предотвращает возвращение цепи безопасности в нормальный режим работы, пока проблема не будет исправлена.

Условие неисправности	Как реле это обнаруживает	Что может показать система	Что проверять
Перерванный провод	Мониторинг канала обнаруживает потерю непрерывности сигнала	Индикатор неисправности, блокировка реле или невозможность сброса	Проверьте непрерывность проводки и соединений терминалов
Короткое замыкание	Мониторинг цепи обнаруживает аномальные условия сигнала	Индикация неисправности или блокировка реле	Проверьте проводку на наличие коротких замыканий между проводниками
Несоответствие каналов	Сравнение двух каналов выявляет несогласованные состояния каналов	Индикатор неисправности и предотвращение сброса	Проверьте проводку каналов и работу устройства
Сваренные контакты	Обратное наблюдение обнаруживает некорректный статус контакта	Реле остается в состоянии неисправности или не сбрасывается	Проверьте контакторы и вспомогательные контакты обратной связи
Внутренняя неисправность реле	Самонаблюдение выявляет аномальную внутреннюю работу	Индикация внутренней неисправности и отключение выходов	Проверьте диагностику реле и замените реле при необходимости
Неправильная проводка	Проверки согласованности сигнала обнаруживают неожиданные условия цепи	Индикация неисправности во время запуска или работы	Проверьте проводку на соответствие утвержденной электрической схеме

Устройства безопасности, используемые с релейными устройствами безопасности

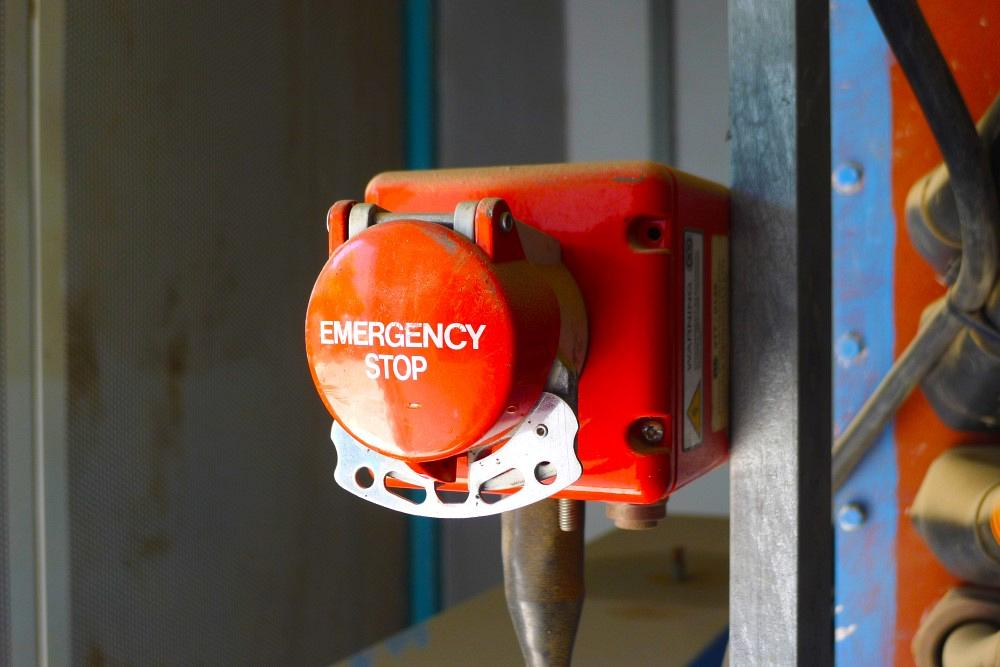

Рисунок 4. Кнопка экстренной остановки

Релейные устройства безопасности обычно подключаются к защитным устройствам, которые контролируют условия безопасности машин. Когда одно из этих устройств активируется, оно посылает сигнал на реле безопасности, вызывая изменение состояния его выходов в ответ на обнаруженное условие.

Кнопки экстренной остановки

Кнопка экстренной остановки — это вручную управляемое защитное устройство, используемое для быстрого останова машин в опасных ситуациях. Обычно она устанавливается в легкодоступных местах, чтобы персонал мог активировать её незамедлительно в случае необходимости. Когда кнопка нажимается, сигнал, отправляемый на реле безопасности, меняет своё состояние, в результате чего реле изменяет состояние своих выходов и инициирует процесс отключения машины.

Безопасные ворота и предохранительные выключатели

Безопасные ворота и предохранительные выключатели используются для контроля доступа к опасным зонам во время работы машины. Обычно устанавливаемые на защитные кожухи машин, двери доступа и защитные оболочки, они помогают обеспечить безопасность защищенных зон во время работы. Когда ворота открываются или предохранительный выключатель изменяет состояние, реле безопасности обнаруживает это изменение и реагирует, изменяя состояние своего выхода.

Световые завесы

Световая завеса — это бесконтактное защитное устройство, которое использует множество световых лучей для создания защищенной зоны обнаружения вокруг опасных зон. Если человек или объект прерывает один или несколько лучей, сигнал, отправляемый на реле безопасности, изменяется. Реле затем реагирует, изменяя состояние своих выходов в соответствии с требованиями цепи безопасности.

Безопасные маты

Безопасный мат — это сенсорное устройство, установленное на полу рядом с опасным оборудованием для обнаружения присутствия personnel в определенной зоне. Когда на мате оказывается давление, сигнал цепи безопасности изменяется и обнаруживается реле безопасности, которое затем изменяет состояние своего выхода в ответ на обнаруженное присутствие.

Обычные применения релейных устройств безопасности

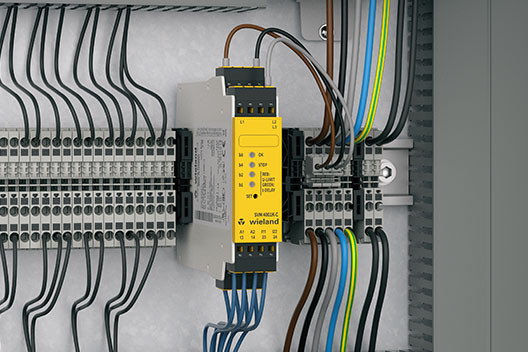

Рисунок 5. Реле безопасности в панели управления

Релейные устройства безопасности используются в широком спектре промышленного оборудования, где требуются функции управления, связанные с безопасностью. Их использование распространено в системах, включающих движение машин, обработку материалов, операции по обработке или контролируемые рабочие зоны.

В производственном оборудовании, релейные устройства безопасности интегрированы в производственные машины, используемые для сборки, обработки и изготовления. Роботизированные ячейки используют релейные устройства безопасности в рабочих зонах, где машины выполняют повторяющиеся движения в пределах определенных рабочих зон.

Конвейерные системы обычно включают релейные устройства безопасности вдоль транспортных линий, в то время как упаковочное оборудование использует их в оборудовании, выполняющем операции по заполнению, запечатыванию, обертыванию, маркировке и обработке продуктов. Эти применения часто включают несколько секций машин, работающих вместе в рамках производственного процесса.

Релей безопасности также широко используются в ЧПУ-станках, где операции механической обработки включают резку, сверление, фрезерование и формование материалов. В прессовых машинах они применяются в оборудовании, которое выполняет формовочные, штамповочные, пробивные и прессовочные операции, где создаются большие механические силы.

Релей безопасности против стандартного реле

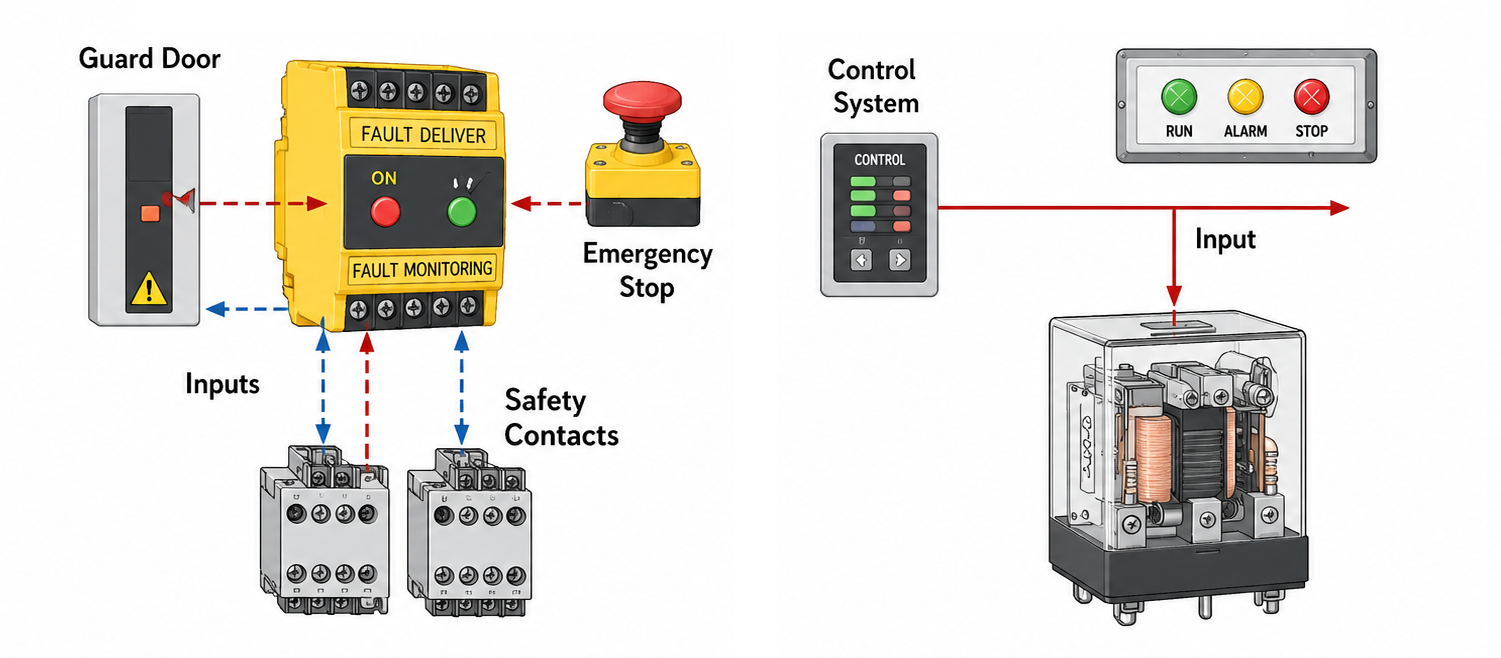

Рисунок 6. Сравнение реле безопасности и стандартного реле

Как реле безопасности, так и стандартные реле используются для управления электрическими цепями, но они разработаны для разных целей. Стандартное реле в первую очередь используется для переключения и управления, в то время как реле безопасности специально разработано для приложений, связанных с безопасностью, где важны обнаружение неисправностей и мониторинг. Реле безопасности включает дополнительные функции, которые помогают выявлять аномальные условия в цепи безопасности, в то время как обычные реле обычно работают только в соответствии с их входным сигналом.

Еще одно ключевое отличие заключается в способности реле безопасности поддерживать избыточность и мониторинг функции. Многие реле безопасности используют двухканальные цепи, функции самоконтроля и мониторинг обратной связи, чтобы помочь выявить неисправности, которые могут повлиять на безопасную работу. Стандартные реле, как правило, не предоставляют эти возможности, что делает их более подходящими для общих задач управления, а не для специализированных функций безопасности.

Характеристика	Релей безопасности	Стандартное реле
Основная цель	Функции управления, связанные с безопасностью	Общее переключение и управление
Обнаружение неисправностей	Да	Нет
Мониторинг цепи	Да	Нет
Избыточные цепи	Обычно поддерживаются	Обычно не предоставляются
Самоконтроль	Да	Нет
Мониторинг обратной связи	Да	Нет
Безопасность производительности	Разработано для систем безопасности	Разработано для управляющих приложений
Типичное использование	Цепи безопасности машин	Общие электрические цепи

Релей безопасности против безопасности PLC

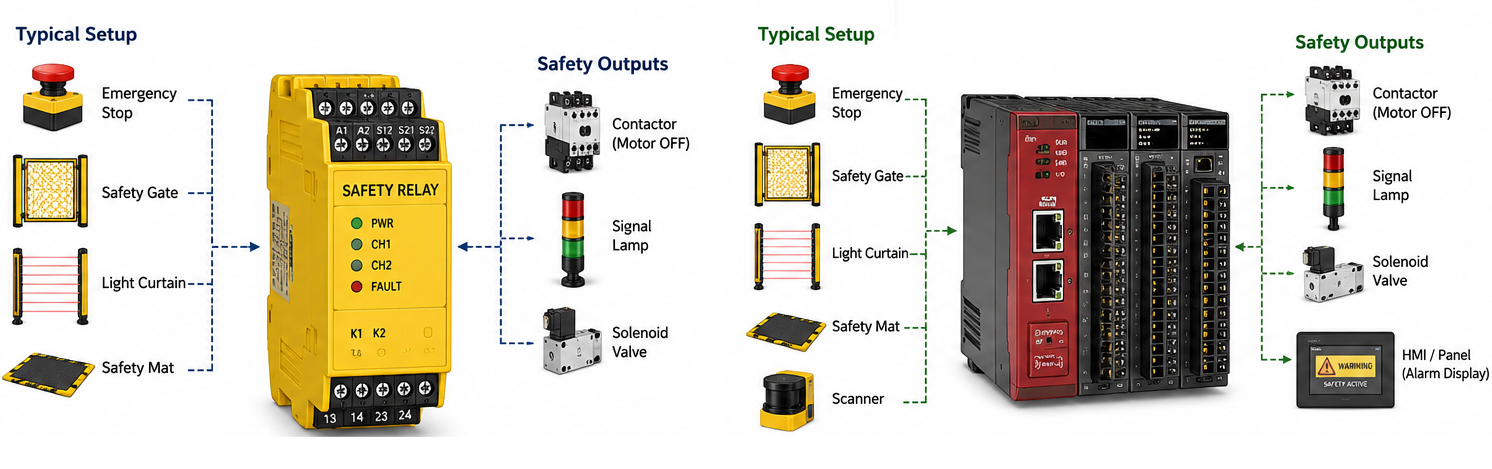

Рисунок 7. Релей безопасности против безопасности PLC

Оба реле безопасности и безопасные PLC используются в системах безопасности машин, но они существенно различаются по сложности, гибкости и области применения. Релей безопасности – это специализированное устройство, предназначенное для выполнения определенных функций безопасности с использованием предопределенной логики, что делает его хорошо подходящим для простых цепей безопасности. Безопасный PLC – это программируемый контроллер безопасности, который может управлять несколькими функциями безопасности и более сложными требованиями безопасности в пределах одной системы.

Для машин с ограниченным количеством средств безопасности и четкими требованиями безопасности часто достаточно реле безопасности. По мере увеличения количества входов безопасности, зон безопасности и требований к управлению безопасный PLC становится более практичным решением, так как он предлагает большую гибкость и упрощает расширение системы. Хотя реле безопасности, как правило, имеют более низкую первоначальную стоимость и более простую реализацию, безопасные PLC лучше подходят для крупных или сложных установок, требующих продвинутого управления безопасностью и централизованного управления.

Характеристика	Релей безопасности	Безопасный PLC
Сложность системы	Лучшее для простых цепей безопасности	Разработано для сложных систем безопасности
Гибкость	Фиксированная функциональность	Программируемая функциональность
Масштабируемость	Ограниченные возможности расширения	Легко расширяется для больших систем
Количество функций безопасности	Обычно меньше	Может управлять множеством функций одновременно
Конфигурация	Простой настройка	Более сложная конфигурация
Первоначальная стоимость	Ниже	Выше
Размер применения	Малые и средние машины	Средние и большие системы
Лучше всего подходит для	Специализированные функции безопасности	Многофункциональные и сложные приложения безопасности

Как выбрать релей безопасности

Выбор релей безопасности включает в себя соответствие его возможностям требованиям машины и системы безопасности. Важные факторы включают в себя количество входов и выходов безопасности, требуемый уровень безопасности, поддержку двухканалов, возможности расширения и доступные диагностические функции. Выбор реле, которое соответствует этим требованиям, помогает обеспечить надлежащую интеграцию и надежную работу.

Релей также должен быть совместим с общей архитектурой безопасности машины и любыми планами по расширению в будущем. Приложения с простыми цепями безопасности могут требовать только базовой функциональности, в то время как более сложные системы могут извлечь выгоду из дополнительных функций мониторинга, вариантов подключения и возможностей расширения.

Параметр	Почему это важно
Количество входов безопасности	Определяет, сколько средств безопасности можно подключить
Количество выходов безопасности	Определяет, сколько цепей управления можно управлять
Требуемый уровень безопасности	Обеспечивает соответствие реле требованиям безопасности
Поддержка двойного канала	Позволяет использовать с двойными цепями безопасности
Возможности расширения	Поддерживает будущее развитие системы
Диагностические функции	Предоставляет индикацию неисправностей и информацию о мониторинге
Совместимость системы	Обеспечивает правильную интеграцию с системой безопасности
Сложность приложения	Помогает сопоставить функциональность реле с требованиями машины

Проводка, тестирование и обслуживание реле безопасности

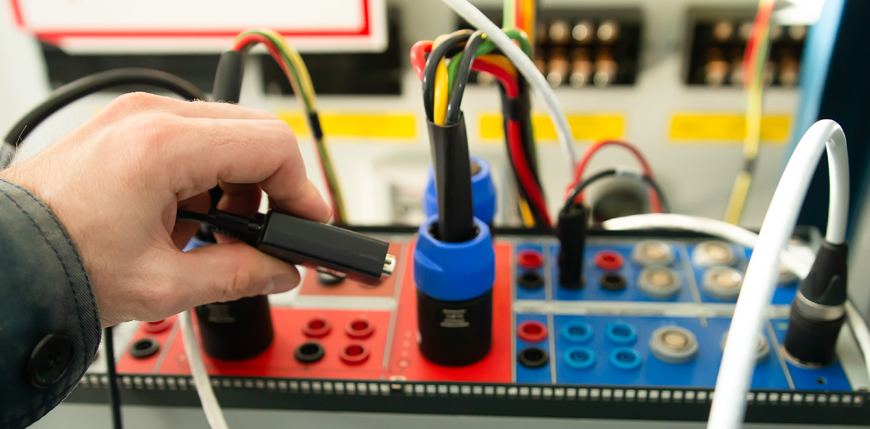

Рисунок 8. Тестирование и обслуживание реле безопасности

Правильная установка и периодическая проверка помогают обеспечить, чтобы система безопасности реле продолжала работать по назначению. Во время установки проводка должна быть тщательно проверена, чтобы подтвердить, что все устройства безопасности, входы, выходы, цепи сброса и цепи обратной связи подключены в соответствии с утвержденным проектом и документацией производителя.

После установки или модификации система безопасности должна быть протестирована, чтобы подтвердить, что все функции безопасности работают правильно и что состояния неисправностей обнаруживаются так, как ожидается. Регулярные инспекции также должны проводиться для проверки подключений проводов, состояния устройства, статуса индикатора и любых сообщенных сигналов неисправностей. Эти рутинные проверки помогают поддерживать надежную работу и подтверждают, что цепь безопасности продолжает выполнять свои функции согласно назначению.
