Понимание шлепанцев: работа, строительство и приложения в цифровых целях

Это руководство объясняет, что такое T-шлепанцкий флоп и как он работает в цифровых цепях.Руководство показывает, как этот триггер содержит память о своем прошлом состоянии, и как построить T-шлепанцу с использованием других типов шлепанцев, таких как SR, D или JK.Вы узнаете, как его можно использовать для разделения частот, как это работает в простой 2-разрядной настройке памяти и где она используется в цифровых системах.

Каталог

Что такое триггер?

T-триггель T-Flip, или переключатель, представляет собой тип последовательной логической схемы, которая хранит один бит данных и изменяет его выходное состояние только тогда, когда вход Toggle (T) высок во время запуска часа.В отличие от комбинационных схем, которые реагируют только на текущие входы, T-шлепанцы сохраняют память о прошлых состояниях, что делает их поведение зависимым как от настоящего входа, так и от предыдущего вывода.Выходы, помеченные Q и Q ’(обратное Q), всегда дополняют.Это означает, что когда Q - 1, Q ’ - это 0, и наоборот.Внутренне логические ворота и механизмы обратной связи используются для создания этого переключения.

Рисунок 2. Блок -схема T Flip Flop

Как показано на левой диаграмме, общий триггер имеет входные сигналы и два выхода Q и Q ’, которые представляют текущее состояние и его обратное.Правильная диаграмма фокусируется специально на T-шлепантском флопе, где вход T определяет, должно ли состояние переключаться на краю часов.Если T равен 0, выход остается прежним.Если t равно 1, выходной Q переключается от 0 на 1 или 1 на 0, в зависимости от его текущего состояния.Это поведение переключения, в сочетании с функцией памяти, позволяет T Flip-Flop поддерживать последовательные переходы состояния в цифровых системах.

Как работает триггер?

Рисунок 3. T-Flip Flop Logic

T-триггер реагирует на два условия: сигнал часов (CLK) и значение ввода T.На приведенной выше диаграмме T-триггера реализуется с использованием логических ворот.Вот как это функционирует:

• Когда t = 0

Верхний и затвор (помеченный 1) и нижний и затвор (помеченный 2) оба вывод 0 независимо от тактового сигнала, потому что один из их входов составляет 0. Это предотвращает любое изменение выходов NOR Gates (помеченные 3 и 4), что означает, что триггер удерживает его состояние.Выходы Q и Q̅ остаются такими, какие они были до тактового импульса.

• Когда t = 1

Теперь оба и ворота активируются тактовым сигналом (CLK).В зависимости от текущего состояния Q и Q̅, один из и ворот позволит сигнал, запуская соответствующие ни ворота и переключая состояние шлепающего флопа.То есть:

Если Q = 0, он переключается на Q = 1

Если Q = 1, он переключается на Q = 0

Переключательное действие синхронизируется с часами, гарантируя, что изменения происходят только при определенных часовых переходах (обычно поднимающиеся или падающие ребра, в зависимости от окончательной реализации).Эта характеристика (удержание, когда t = 0 и переключение, когда t = 1 на краю часов) делает T-триггера полезным строительным блоком в цифровых системах, таких как счетчики, частотные разделители и синхронизированные цепи управления.

Таблица истинности

Таблица истины помогает визуализировать, как реагирует триггер T-флоп:

Т	Q (ток)	Q_NEXT
0	0	0
0	1	1
1	0	1
1	1	0

Когда T составляет 0, следующее состояние соответствует текущему состоянию.

Когда t равен 1, выходной сигнал переворачивается.

Это предсказуемое поведение позволяет легко моделировать и тестировать T-шлепанцы в более широких цифровых системах.

Как построить триггер?

T-шлепанцы могут быть созданы с использованием других типов шлепанцев: SR, D или JK.Каждый метод изменяет входы базового шлепающего флопа, чтобы имитировать поведение переключения.

Рисунок 4. Методы шлепа

Использование шлепанца SR

На рисунке ниже иллюстрируется, как T-триггер может быть построен с использованием шлепанца SR с помощью двух и ворот.В этой конфигурации вход T подключен как к как и Gates вместе с выходом Q или Q ’.Один и Gate принимает T -вход и выход Q ’, чтобы генерировать сигнал набора (S), в то время как другой и Gate принимают T и Q для получения сигнала сброса (R).Затем эти сигналы питаются в шлепанцу SR, который состоит из перекрестных связанных или ворот, ответственных за поддержание или изменение состояния выходов Q и Q ’.

Рисунок 5. T Flip Flop с помощью SR Flip Flop

Когда ввод Т составляет 0, оба и ворота отключены, что означает S и R Оставайтесь низкими, и шлепанцы сохраняют свое нынешнее состояние.Однако, когда т равно 1, выходное состояние переключается в зависимости от текущего состояния: если q 0, Q ’ - 1, запускает ввод S и настройка Q до 1;Если Q равен 1, Q ’ 0, активация ввода R и сброс Q до 0. Это обеспечивает переключение поведение.Необходимо соблюдать осторожность, чтобы предотвратить высокое количество S и R в то же время, так как это приведет к неверному или непредсказуемому результату от шлепанца SR.

Использование шлепанца D

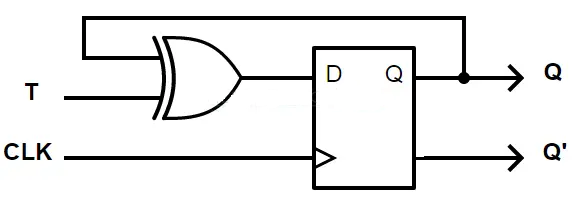

На рисунке ниже демонстрируется, как можно реализовать триггер T-триггера с использованием шлепанца D и затвора Xor.В этой конфигурации xor Gate принимает T-вход и текущий Q-вывод шлепанца D.Вывод затвора XOR затем подключается к входу D.Эта настройка гарантирует, что ввод в D-триггель определяется XOR T и Q, эффективно контролируя, должно ли состояние удерживаться или переключаться на каждом тактовом импульсе.

Рисунок 6. T Flip Flop с помощью D Flip Flop

Когда t равен 0, затвор xor выводит текущее значение Q, поэтому D Flip-Flop поддерживает свое состояние.Когда t составляет 1, затвор xor выводит обратный Q, который затем зафиксируется на следующем краю часов, вызывая вывод для переключения.Этот метод эффективен и избегает ловушек Неопределенные состояния, которые могут возникнуть в других типах триггера.Он использует Минимальное оборудование (только один затвор XOR в дополнение к шлепанцу D) Сделать его компактным и надежным дизайном для функциональности T Flip Flop.

Использование шлепанца JK

На рисунке ниже показано, как T-тригггер можно легко построить с помощью шлепанца JK, непосредственно подключив вход T к входам J и K.Схема использует естественное переключающее поведение шлепанца JK, когда оба входа высоки.Сигнал T направляется как на обоих, так и ворота, которые служат логикой J и K, наряду с тактовым сигналом, чтобы контролировать время переключения.

Рисунок 7. T Flip Flop с помощью JK Flip Flop

Когда T составляет 0, как J, так и K-0, поэтому JK шлепанца поддерживает свое текущее состояние.Когда T составляет 1, как J, так и K высоки, а JK шлепанца переключает свой выходной Q на каждом восходящем краю часов.Эта конструкция не требует дополнительных ворот, помимо того, что уже находится в JK Flip Flop, что делает его одним из самых эффективных и высокоскоростных методов для реализации T-триггера.Это надежно, компактно и идеально подходит для приложений, где необходима простота и производительность.

Частотное разделение с T Flip-Flops

Рисунок 8. Частотное деление с помощью T-Flip-Flops

T-шлепанцы очень полезны в цифровой электронике для разделения частот.Это простые устройства, которые изменяют свое выходное состояние (переключатель) каждый раз, когда они получают тактовой импульс, но только в том случае, если ввод T установлен на 1 (или высокий).На приведенном выше рисунке вы можете увидеть T-триггер, где вывод Q ’(перевернутый) подключен обратно к входу T.Эта установка гарантирует, что шлепанцы будут переключать его состояние каждый раз, когда получается тактовой сигнал (CLK).

Когда это произойдет, выход при Q изменяется от 0 до 1 или 1 на 0 с каждым тактовым импульсом.Это означает, что шлепанцы только завершают полный цикл каждые два часовых импульса.В результате частота выхода Q становится половиной входной тактовой частоты.Например, если входные часы имеют частоту 10 Гц (10 импульсов в секунду), выходной Q будет переключаться при 5 Гц, эффективно делясь на частоту на 2.

Эта возможность частотного деления становится еще более мощной, когда вы подключаете несколько T-шлепанцев в серии, также известных как каскад.Когда выход Q-вывода одного шлепанца подает в входной вход следующего триггера, каждая стадия продолжает разделять частоту на 2. Первый триггер дает выход F/2, второй дает f/4, третий f/8 и так далее.Это создает цепь шлепанцев, которые делят исходную частоту на силы двух.

2-битный регистр параллельной нагрузки с использованием T-флип-флопа

Рисунок 9. 2-битная параллельная нагрузочная регистр с использованием тряпков

2-битный реестр параллельной нагрузки-это цифровая схема, которая может хранить два бита данных одновременно.На рисунке выше показано, как мы можем построить это, используя T-Flip-Flops, xor Gates и 2-1 мультиплексоров (MUXES).Каждый бит в реестре имеет свой собственный набор компонентов: один T-триггер, один затвор XOR и один мультиплексор.

Вот как это работает шаг за шагом.Во-первых, xor Gate сравнивает текущий бит ввода (x0 или x1) с текущим выходом триггера (Q0 или Q1).Если вход отличается от выходного сигнала, шейн XOR отправляет 1 в мультиплексор.Это означает, что триггероп T должен переключаться в соответствии с новыми данными.Если ввод и вывод одинаковы, XOR отправляет 0, то есть не требуется переключение, поскольку выход уже верен.

Затем мультиплексор с 2 к 1 решает, загружать ли новые данные или сохранить текущее состояние.Это происходит на основе контрольного сигнала (C).Если сигнал управления равен 0, MUX отправляет 0 на T-вход, который сообщает Flip-Flop сохранить его текущее значение (No Toggle).Но если контрольный сигнал составляет 1, MUX передает результат от затвора XOR к входу T, позволяя только переключать триггер только при необходимости.Таким образом, при включении загрузки оба шлепанца обновляют свои выходы одновременно в течение следующего края часов.

Эта настройка позволяет регистрации загружать два бита данных параллельно, что означает, что оба бита обновляются одновременно с использованием одного тактового импульса.Он эффективен и полезен в системах, которые должны быстро перенести или хранить небольшие куски данных.Конструкция также масштабируется, что означает, что больше битов можно добавить, копируя тот же рисунок с большим количеством T-шлепанцев, Xor Gates и мультиплексорами.Это делает его хорошим выбором для создания простых схем памяти или временного хранения данных в цифровых системах.

Преимущества T-шлепанцев

• Простой дизайн: T-шлепанцы построены только с одним входом, который упрощает как их внутреннюю схему, так и требования к внешней проводке.Эта оптимизированная конфигурация уменьшает количество необходимых логических ворот и взаимосвязи, что облегчает их проектирование, анализ и реализацию.В результате T шлепанцы выгодны в системах, где пространство, стоимость или сложность должны быть сведены к минимуму.

• Предсказуемое поведение: В отличие от SR (SET-RESET) Flip-Flops, которые могут войти в неопределенное или нестабильное состояние, когда оба входа активны одновременно, T-фруклопы обеспечивают последовательное и надежное поведение.Их переключающая природа обеспечивает четкий, детерминированный выход, основанный исключительно на тактовом сигнале и входе Т.Эта предсказуемость делает их подходящими для использования в цифровых системах, которые требуют стабильности и надежности.

• Эффективно для подсчета: T-шлепанцы естественным образом переключают их вывод на каждом активном таксовом импульсе, когда вход T высокий, что делает их идеальными строительными блоками для двоичных счетчиков и частотных разделителей.Каждый T-триггер в противоположной цепи делит тактовую частоту на два, что позволяет легко построить многобитовые счетчики.Их способность переключать состояния предсказуемо с каждым импульсом упрощает логику, необходимую для точных и синхронизированных операций подсчета.

• Низкое энергопотребление: Когда вход T низкий, триггер поддерживает свое текущее состояние и не изменяется на тактовом импульсе.Такое поведение снижает ненужную активность переключения в цепи, тем самым сохраняя мощность.В приложениях с низким энергопотреблением или устройствами, управляемых аккумулятором, это может повысить энергоэффективность и продлить срок службы эксплуатации.

• Надежное хранилище памяти: T-шлепанцы действуют как стабильные элементы памяти, которые сохраняют свое состояние до тех пор, пока не будет проведен часовой сигнал и активный ввод T, переключатель.Эта присущая стабильности обеспечивает целостность данных с течением времени, особенно в чувствительных к времени цифровым приложениям.Их надежная производительность при хранении и обновлении двоичной информации делает их важным компонентом в схемах памяти и статовых машинах.

Недостатки T-шлепанцев

• Ограниченная функциональность: T-шлепанцы предназначены для выполнения только одной конкретной операции, переключая выходное состояние на каждом запускающем тактовом импульсе, когда вход T высокий.В отличие от других типов шлепанцев (таких как JK или D-шлепанцы), им не хватает гибкости для выполнения функций SET, RESET или Latch Latch без дополнительной внешней логики.Это ограничивает их прямое применение в системах, требующих более сложного или условного поведения логики, что требует дополнительных схем для расширения их возможностей.

• Чувствителен к глючам: T-шлепанцы могут быть уязвимы для глюков или кратких пиков напряжения на входе Т или тактового сигнала.Поскольку они переключают свое состояние на основе переходов сигналов, даже недолговечный импульс, вызванный шумом или помехи, может непреднамеренно вызвать изменение состояния.В высокоскоростных или электрически шумных средах эта чувствительность может привести к неустойчивому поведению, требуя тщательного кондиционирования сигнала или механизмов дебаутирования для поддержания надежности.

• Сложность времени: В цифровых системах, которые используют множество T-флип-флопов, особенно в каскадированных счетчиках, координация времени становится все более сложной.Каждый триггер вводит задержку, и без точной синхронизации это может привести к искаженным результатам или несоответствиям времени.Вы должны уделять пристальное внимание распределению часов, времени настройки и удержанию времени, чтобы обеспечить правильную работу, которая добавляет сложность к анализу и макете системы.

• Только для одного бита: Каждый триггер T может хранить и обрабатывать только один бит информации.Для операций, которые включают многобитовые данные, такие как подсчет за один бит или хранение больших двоичных значений, множественные триггеры T должны быть объединены в более сложных договоренностях.Это увеличивает количество компонентов, объем проводки и общую сложность системы, что может быть недостатком в пространственных или чувствительных к затрат конструкциям.

• Задержка распространения: Когда T-шлепанцы соединены в последовательности (как это обычно в счетчиках), выход одного шлепанца становится входом в другой.Эта цепочка вводит кумулятивные задержки распространения, где каждый этап должен ждать, пока предыдущий урегулирует, прежде чем ответить.В высокоскоростных цепях эти задержки могут снизить общую производительность, снизить максимальную частоту работы и создавать проблемы синхронизации, особенно в более длинных цепях или более глубоких схемах.

Приложения

T-шлепанцы используются в широком спектре цифровых систем:

Частотные разделители

T-шлепанцы обычно используются в схемах разделителей частоты, где выходной сигнал переключается на каждом входящем тактовом импульсе.Это эффективно делит входную тактовую частоту на два.При каскадном множественном T-флип-флопах можно больше разделить частоту (на 4, 8, 16 и т. Д.).Эти сигналы, подверженные частоте, используются в таких приложениях, как цифровые часы, системы связи и время микроконтроллера, где для различных компонентов требуются более медленные, синхронизированные часовые сигналы.

Счетчики

Поскольку T-шлепанцы переключают свое состояние с каждым тактовым импульсом, они служат элементами в двоичных счетчиках.Эти счетчики используются в широком диапазоне цифровых устройств, таких как цифровые часы, счетчики событий, одометры и таймеры.Каждый триггер в счетчике представляет собой один бит, а их последовательное переключение позволяет подсчитать в двоичном файле, что позволяет точно отслеживать время или отслеживание событий в цифровых системах.

Регистры смены

В то время как сами триггеры T, обычно не используются в качестве основных элементов в регистрах Shift (D-шлепанцы чаще встречаются), они могут помочь в сроках и логике управления для таких регистров.В более широком контексте последовательного или параллельного или параллельного преобразования данных T-Flip-Flops можно использовать для генерации синхронизированных управляющих импульсов, которые определяют при смене данных, что делает их полезными в системах связи, хранении данных и цифровом обработке сигналов.

Логика управления

В государственных машинах и системах управления T-шлепанцы могут использоваться для управления переходами состояния предсказуемым и переключенным образом.Они помогают реализовать последовательности управления, где выход необходим для чередования между состояниями в определенных условиях.Это полезно в контроллерах светофора, торговых автоматах и ​​роботизированных системах, где управляющий поток должен реагировать на события ввода такта в надежной последовательности.

Цепи памяти

T-шлепанцы могут функционировать как простые однобитные элементы памяти, удерживая двоичное состояние до следующего переключения.В регистрах и массивах хранения их можно использовать для хранения флагов, временно включения битов или двоичных данных.Несмотря на то, что в сложных архитектурах памяти более часто заменяются D-флезной флопсы, T-шлепанцы все еще находят использование в небольших специализированных регистрах, где переключающее поведение соответствует требованиям логического проектирования.

Заключение

Триггер T-простая и полезная часть для цифровой электроники.Он хранит один бит и изменяет (переключает) свой вывод только тогда, когда это говорит, что делает его отличным для подсчета и разделения сигналов.Вы можете построить его по-разному, используя другие шлепанцы, и он хорошо работает в системах, которые нуждаются в сигнале, чтобы включить и выключаться в нужное время.T-шлепанцы просты в использовании, сохраняют мощность и хороши для счетчиков здания, таймеров и небольших деталей памяти.Но они также имеют ограничения, они обрабатывают только один бит, чувствительны к шуму сигнала и могут вызывать задержки при использовании в длинных цепях.Даже с этими недостатками T-шлепанцы все еще широко используются из-за их простого и надежного поведения.
