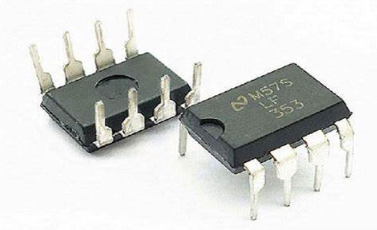

Понимание OP-AMP LF353-N Dual JFET вход

В постоянно развивающемся мире аудио и точной электроники, LF353-N выделяется как оперативный усилитель JFET с двумя пакетами, оптимизированный для высокопроизводительных приложений.Благодаря высоковольтным входам JFET, возможностям быстрого переключения и минимальным профилем шума, он удовлетворяет требовательным потребностям современных аудиосистем.В этой статье рассказывается о отличительных характеристиках, потенциале производительности и универсальных применениях LF353-N, предлагая представление о том, почему она остается предпочтительным выбором.Независимо от того, изучаете ли вы достижения в области аудиотехнологии или интегрируете точные операционные усилители в инновационные дизайны, надежность и адаптивность LF353-N сияют как краеугольный камень для современной электроники.

Каталог

LF353-N Обзор

LF353-N, оперативный усилитель JFET с двойным пакетом, заработал свое место на рынке за оптимизацию в аудио-приложениях.Разработанный на входной стадии JFET высоковольтного JFET, он превосходен в эффективном управлении низким шумом и током, что является серьезным требованием для аудиосистем.Эта архитектура не только расширяет возможности быстрого переключения, но и поддерживает высокоскоростную производительность, оставаясь при этом сознания.Обработанный для операций с двойным предложением, LF353-N использует технологию Bi-Fet II и точную внутреннюю обрезку, чтобы минимизировать напряжение входного смещения, идеально соответствуя требованиям быстрой и эффективной обработки звука.

LF353-N, обладающий впечатляющим продуктом полосы пропускания и быстрым ростом, LF353-N создан для обеспечения превосходного качества аудиоотверждений при сохранении низкого энергопотребления.Его высоковольтные входы JFET минимизируют входные и смещенные токи, обеспечивая точность и ясность в производительности аудио.Более того, его совместимость с LM1558 Модуль обеспечивает бесшовную интеграцию в существующие конструкции, предлагая вам практическое решение для повышения функциональности схемы без основных модификаций.Эти атрибуты подчеркивают его адаптивность и ценность в широком диапазоне аудиоинженерных приложений.

LF353-N также превосходит в требовательных ролях, таких как высокоскоростные интеграторы и цифровые преобразователи, где доминируют стабильность и надежность.Его низкое напряжение смещения и высокий импеданс делают его выдающимся выбором для точных аудиоотборных сред, последовательно обеспечивая низкие уровни шума и минимальный дрейф напряжения смещения.Известный своей способностью поддерживать четкий, неисканный звук, он обеспечивает сохранение верности аудио, основной аспект применений профессионального уровня.В качестве универсального и экономически эффективного усилителя LF353-N представляет собой краеугольный камень в современной аудиоинженерии, сочетающих скорость, эффективность и точность для удовлетворения сложных требований передовых аудиосистем.

Функции

Особенность	Спецификация
Внутренне обрезанное напряжение смещения	10 мВ
Низкий ток смещения ввода	50 Па
Низкое входное напряжение шума	25 NV/√hz
Низкий входной шум шума	0,01 Па/√hz
Широкая пропускная способность	4 МГц
Высокая скорость	13 В/мкс
Низкий ток снабжения	3,6 мА
Высокий входной импеданс	10¹² ω
Низкое общее гармоническое искажение	≤ 0,02%
Низкий уровень шума 1/f	50 Гц
Быстрое время рассеяния до 0,01%	2 мкс

Приложения LF353-N

Оперативный усилитель LF353-N находит свое место во множестве передовых приложений, отличаясь в мире аудиоуборки с низким шумом.Здесь поддержание минимальных помех используется для нетронутого размножения звука.Благодаря впечатляющему высокопоставленному импедансу, устройство обеспечивает целостность аудиосигналов, обогащая высококачественные настройки аудиооборудования.Вы можете постоянно стремиться к совершенным отношениям сигнал / шум, часто обнаруживая незаменимые LF353-N из-за его превосходных характеристик производительности.

Электронные конструкции

В электронных конструкциях, где нужны стабильность и точность, LF353-N выполняет необходимую роль, особенно в рамках образцов и удерживающих цепях.Эти цепи требуют исключительной точности для сохранения верности сигнала во время обработки.Вы можете использовать стабильный выход, предоставляемый LF353-N для решения проблем дрейфа сигнала, часто встречаемых с менее устойчивыми альтернативами.Такая точность широко востребована в приложениях, включающих цифровые преобразователи, поскольку даже небольшие неточности могут значительно повлиять на результаты системы.

Высокоскоростная интеграция

В рамках сложных электронных систем роль LF353-N в высокоскоростных интеграторах демонстрирует его адаптивность.В быстро развивающихся настройках, таких как фактическая обработка данных, возможности интеграции LF353-N повышают производительность.Когда Swift вычисления оправданы, этот усилитель обеспечивает плавные операции с помощью надежных скоростей обработки сигналов.Эта возможность становится полезной в таких областях, как аэрокосмическая и передовая телекоммуникация, где даже самые краткие доли времени имеют значение.

Максимальные оценки LF353-N

Параметр	Ценить
Напряжение снабжения	± 18 В
Рассеяние власти	См. Примечание (3)
Диапазон рабочей температуры	0 ° C до +70 ° C.
TJ (макс)	150 ° C.
Дифференциальное входное напряжение	± 30 В
Диапазон входного напряжения (4)	± 15 В.
Выходная продолжительность короткого замыкания	Непрерывный
Диапазон температуры хранения	От −65 ° C до +150 ° C.

Примечания:

(3): см. в определенных условиях.

(4): Убедитесь, что входное напряжение остается в пределах диапазона ± 15 В до Избегайте ущерба.
