Понимание двойной операции RC4558

RC4558 является универсальным и надежным двойным усилителем, широко признанным за его низкий шум, минимальное гармоническое искажение и экономическую эффективность.Эти атрибуты делают его основным продуктом в области электронных цепи, в основном в задачах обработки звука и усиления сигнала.В этой статье представлено углубленное исследование RC4558, охватывающее его спецификации, конфигурацию PIN-кода, функции и разнообразные приложения.Это всеобъемлющее руководство даст ценную информацию о раскрытии полного потенциала RC4558 в сложных и динамических средах схемы.

Каталог

Обзор операционного усилителя RC4558

А RC4558 Оперативный усилитель может похвастаться замечательной универсальностью в электронных приложениях, предлагая убедительный баланс доступности и производительности.Расположенный в качестве двойной альтернативы известным LM741, RC4558 внимательно отражает функциональные возможности последнего RC4558, несмотря на отсутствие смещения или нулевых корректировок.Это делает его беспроблемной заменой аналогичных приложений, обеспечивая надежную работу без сложности и расширяя свою привлекательность для дизайнеров, ищущих экономически эффективные, но надежные решения.

Одна из определяющих сильных сторон RC4558 заключается в ее эксплуатационной универсальности, подчеркиваемой диапазоном входного напряжения общего режима ± 14 В.Этот широкий диапазон позволяет ему превзойти как в инвертировании, так и в не инвертирующих конфигурациях в различных напряжениях питания.Его устойчивость к защелке повышает надежность в серьезных конструкциях, таких как последователи напряжения, где доминирует поддержание точности сигнала.Эти атрибуты делают его необходимым выбором для схем, которые определяют приоритеты стабильности и адаптивности в динамических условиях работы.

RC4558 дополнительно различает себя с помощью интегрированных функций, таких как внутренняя частота и встроенная защита короткого замыкания.Эти улучшения уменьшают необходимость во внешних компонентах, упрощая процесс проектирования и повышение надежности.Для таких приложений, как звуковые схемы, где низкий уровень шума и последовательный усиление являются решающими, RC4558 обеспечивает превосходное качество звука, что делает его идеальным для таких устройств, как DVD -плееры и усилители гитары.Его низкое энергопотребление и экономическая эффективность, унаследованные от почтенной серии 1485, укрепляют свое положение как практическое повседневное решение для электронных устройств с батарейным питанием и потребительских электронных устройств.

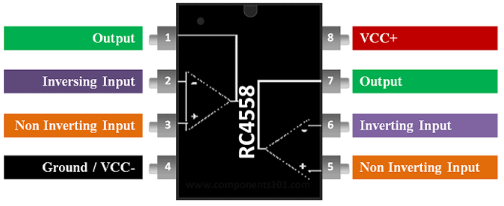

Разгона

Штифт №	Название вывода	Тип	Описание
1	1Out	О	Выход
2	1in-	я	Инвертирующий вход
3	1in+	я	Неинвертирующий вход
4	VCC-	-	Негативное предложение
5	2in+	я	Неинвертирующий вход
6	2in-	я	Инвертирующий вход
7	2out	О	Выход
8	VCC+	-	Положительный запас

Функции

Особенность	Описание
Низкое энергопотребление	Потребляет только 6,5 мА положения поставок, делая его энергоэффективно.
Широкий диапазон входного напряжения общего режима	Обрабатывает входные напряжения общего режима в диапазоне ± 14 В.
Отличный коэффициент отторжения с общим режимом (CMRR)	Демонстрирует замечательный коэффициент отклонений 90 дБ.
Низкий шум	Входные транзисторы имеют характеристики низкого уровня шума, Обычно 8 NV/√hz при 1 кГц.
Unity получить полосу пропускания	Работает с пропускной способностью увеличения Unity 3 МГц, обеспечивая Без искажений выход при усилении единицы.
Диапазон рабочей температуры	Оптимально выполняется в пределах температурного диапазона от 0 ° C до 70 ° C.
Внутренняя частота компенсация	Обеспечивает стабильность без необходимости внешнего компоненты.
Защита от короткого замыкания	Защищает выходы от коротких замыканий.
Гибкая конфигурация питания	Может работать как отдельный или двойной операционный Усилитель (рекомендуется для одного предложения).
Параметры пакета	Доступно в пакетах TO-99, CDIP, DSBGA, SOIC и PDIP.
Дополнительные преимущества	- Нет необходимости в компенсации частоты.
	- Невосприимчивость к защелке.
	- Поиск и сопоставление фазы для усилителей.

Потенциал RC4558 в конструкции схемы

Интегрированная схема RC4558 светит в приложениях, контролируемых напряжением, осциллятором (VCO) благодаря его двойной функциональности OP-AMP, которые могут опытно выполнить тонкий танец регулирования напряжения.Традиционно, настройка VCO требует пары операционных усилителей для ловкой вариабельности напряжения.Тем не менее, RC4558, с его двойным дизайном Op-AMP, может элегантно занять место отдельных OP-AMP, упрощая схему и повышая эффективность работы.

В типичной конфигурации VCO, использующей RC4558, управляющее напряжение находит свою цель на выводе 2, применяемой с стратегическими намерениями.Такое расположение требует промышленного разделителя напряжения для обеспечения точной связи между контактами 2 и 3. Конструкция этого разделителя напряжения является ключевым;Он разделяет управляющее напряжение, направляя половину на штифту 3. Такая точная маршрутизация выходит за рамки механики простой схемы;Это рассчитанная методика для изменения и устойчивости к производительности генератора.

Вы можете часто отметить, что сборка этих цепей требует глубокого понимания уровней напряжения и их тонкое влияние на стабильность цепи.Дальнейшее внимание оправдано для нюансов, таких как допуски компонентов и последствия колебаний температуры - ввода, которые вводят слои сложности, требующие гибких и изобретательных корректировок.Точная задача при использовании RC4558 заключается в обеспечении контрольного напряжения ловко организовать предполагаемую функцию цепи.Сложность этой задачи - собственное искусство;Небольшие отклонения в напряжении могут привести к замечательным изменениям в производительности.Включение систем обратной связи и использование методов компенсации температуры часто оказывается выгодным в поддержании желаемых результатов.

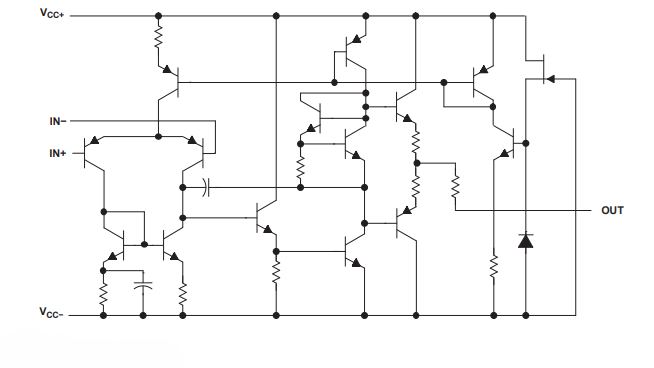

Функциональная диаграмма

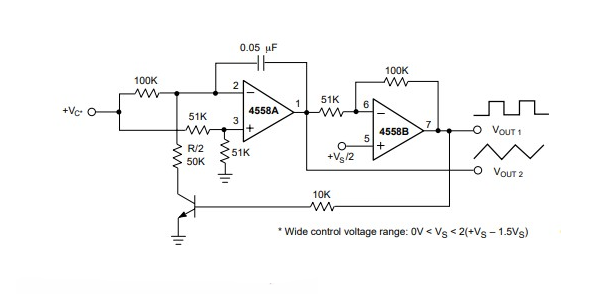

Конструкция осциллятора контролируется напряжением

Создание треугольных волн

В этом плане генератора операционный усилитель, отмеченный как Op-Amp A, инициирует создание треугольных форм волн при активации.Это волшебное преобразование начинается с текущих течений через резистор 100 кОм, методично разряжая конденсатор 0,05 мкФ, что в конечном итоге приводит к треугольной форме волны.Вы часто можете принять этот дизайн в сценариях, где надежная генерация волн Sparks Contenuity и эффективность.

Передача на следующий этап

После того, как вы можете триумфально производить треугольный выход, он плавно переходит для подачи OP-AMP B через резистор 51 кОм.Эта передача доказывает динамику для поддержания консистенции сигнала и обеспечивает плавную связь между этапами.В реальной практике выбор правильных значений резистора может значительно повлиять на гармонию и общую эффективность среди различных элементов схемы.

Schmitt Trigger Dynamics of Op-AMP B

Работая с точностью триггера Schmitt, Op-AMP B искусно оценивает уровни входящих сигналов напряжения.Его порог для операции регулирует поведение перехода, производя высокую мощность, когда вход превосходит назначенный уровень.Если вход падает под этим активным порогом, выходной сигнал выпадает до нуля.Этот точный процесс преобразования текущих треугольных волн в различные квадратные формы волны находит частое применение в мире обработки цифровых сигналов.

Замены модели

Одиночный Op-AMP заменитель

• LM741

Двойные заменители Op-AMP

• LM358

• MCP602

• LM2904M

• NE5532

• OPA2228

• OPA2134

• OPA2604

Использование RC4558

Музыкальные и аудио инновации

Оперативный усилитель RC4558 глубоко встроен в различные электронные поля, в основном улучшая современные аудио -опыт.В DVD -устройствах это искусно управляет сложными аудиосигналами, чтобы предложить богатое качество звука.Его точность в аудио-миксерах неоспорима, что облегчает беспрепятственное смешивание нескольких источников звука, что позволяет точно настроить аудио-контроль-практика, заветная в профессиональной звуковой технике.

Преобразование интерпретации сигнала

Его адаптируемость сияет в усилителях преобразователей, где он ловко преобразует физические сигналы в легко интерпретируемые электрические сигналы.Это основополагающий шаг в промышленных системах измерения, демонстрируя способность RC4558 внедрить необработанные данные в ясность, обеспечивая проницательный анализ и применение.

Схемы применения

Усилитель стоит в качестве основного элемента в конструкциях схемы схемы вне вечков, таких как интеграторы и дифференциаторы.Эти проекты используются для задач обработки сигналов и полезны в научных и инженерных усилиях.Его применение в блоках усиления постоянного тока дополнительно поддерживает эффективную работу систем дальнего связи, подчеркивая ее надежность в механизмах управления.

Точность в системах измерения

Точность - это то, где RC4558 действительно превосходит, как видно в мультиметрах, где он обеспечивает точные измерения напряжения и тока.Это неоценимо для надежного сбора данных как в экспериментальных настройках, так и в сценариях устранения неполадок.Осциллографы также используют его способность верно воспроизводить сигналы, что делает его ключевым компонентом в диагностических и исследованиях.

Оптимизация системы управления

В рамках систем управления цикла RC4558 доказывает свою ценность в компараторах, оптимизируя ответы и поддерживая баланс в динамических системах.Эта тонкая настройка отражает годы уточнения в контрольной инженерии.Он также обнаруживается в квадратных волновых генераторах, где он генерирует основные часовые импульсы, доминирующие для цифровой электроники и применений времени.

Системы аудио и освещения

В аудиосистемах мастерство усилителя в повышении звуковой ясности и диапазона обеспечивает яркий опыт звука.Драйверы лампы используют RC4558 для поддержания регулируемого потока тока, продления срока службы освещения и стимулирования эффективного потребления энергии, подчеркивая его адаптивность в современных электронных процессах.

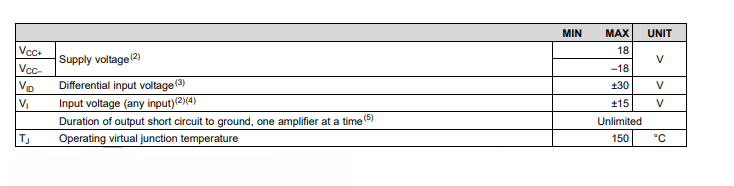

Максимальные рейтинги

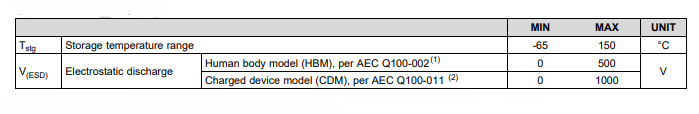

Обработка рейтингов RC4558

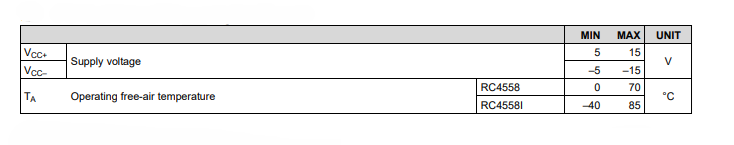

Предлагаемые эксплуатационные параметры

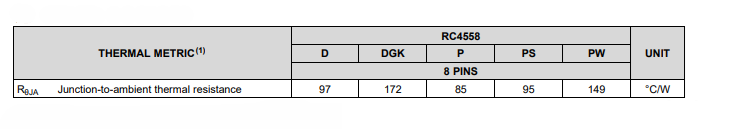

Тепловая информация RC4558

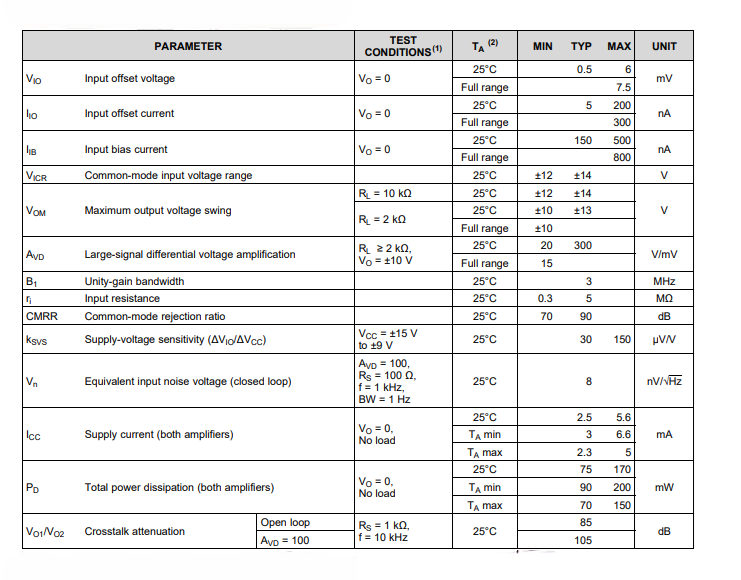

Электрические характеристики RC4558

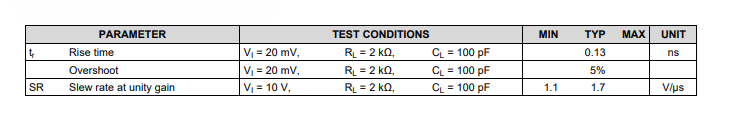

Оперативные функции RC4558

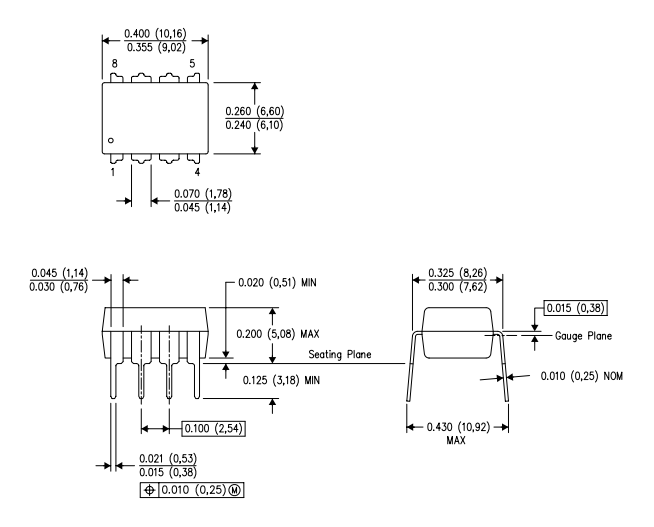

Упаковка

Производитель

Основанная в Далласе, Texas Instruments (TI) создали глобальную идентичность в области полупроводниковых и интегрированных схем, обеспечивая крупные инновации и решения для электронных дизайнеров и производителей по всему миру.Сродство TI к аналоговым чипам и встроенным процессорам сильно влияет на его финансовые достижения, поскольку эти сегменты составляют замечательную часть заработка компании, более 80%.Преданность компании простирается за пределы этих основных областей;Он также заметен в разработке решений для обработки цифровых легких и образовательных инструментов, включая калькуляторы и микроконтроллеры.Около 45 000 патентов по всему миру по состоянию на 2016 год, приверженность TI к новаторским технологиям и наполненным инновациям разведки очевидна.Эта впечатляющая патентная коллекция добавляет глубину и широту в свой портфель, иллюстрируя неумолимое стремление к совершенству и свежими идеями.Экспертиза Texas Instruments в аналоговых чипах и встраиваемых процессорах бодрят свое присутствие на рынке.Аналоговые технологии умело соединяют разрыв с такими элементами, как температура и звук, в то время как встроенные процессоры обеспечивают адаптивное и интеллектуальное управление этими интерфейсами.Эта комбинация не только удовлетворяет различным потребностям рынка, но и способствует процветающим финансовым результатам.
