Что такое SRAM?

SRAM, или Static Ram, представляет собой тип памяти, которая сохраняет данные без необходимости постоянного освежения, что делает ее быстрее и надежным для конкретных задач.В отличие от DRAM, он не требует периодической перезарядки, но его больший размер и более высокий ограничение затрат его использование в специализированных приложениях.В этой статье рассматриваются его особенности, типы, рабочие механизм и практическое использование.

Каталог

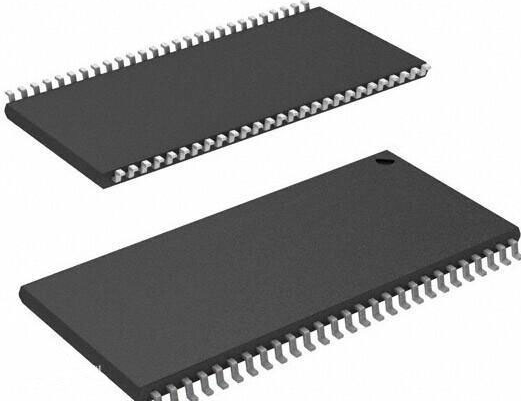

Введение в SRAM

SRAM - это тип памяти, которая не нуждается в схеме обновления, чтобы поддерживать свои данные, в отличие от DRAM, которая требует частой зарядки, чтобы сохранить свою информацию нетронутой.Это заставляет SRAM работать быстрее и эффективнее в определенных задачах.Однако у него есть свои недостатки.Например, SRAM имеет более низкий уровень интеграции, что означает, что он занимает больше физического пространства по сравнению с DRAM с той же способностью хранения.Из -за этого SRAM, как правило, дороже.Кремниевая пластина, которая производит DRAM с большей пропускной способностью, приведет к меньшему количеству SRAM в той же области.Хотя его производительность лучше, больший размер и более высокая стоимость ограничивают его использование определенными приложениями.

Спецификации SRAM

SRAM обычно используется в качестве кэш -памяти между ЦП и основной памятью.Он поставляется в двух типах: один фиксируется непосредственно на материнской плате, в то время как другой, известный как Coast (кэш на палке), вставляется в слот для расширения.

Некоторые чипы, такие как CMOS 146818, включают SRAM малой емкости, такие как 128 байтов, для хранения данных конфигурации.Начиная с процессора 80486, в процессор был интегрирован кэш для улучшения скорости передачи данных.Это развивалось в процессорах Pentium, где такие термины, как кэш L1 (кэш уровня 1) и кэш L2 (кэш 2 -го уровня).Как правило, кэш L1 находится внутри процессора, а кэш L2 расположен снаружи.Тем не менее, процессоры, такие как Pentium Pro, включали как кэши L1, так и L2 внутри процессора, что приводит к большему физическому размеру.Позже Pentium II сместил кэш L2 на внешнюю черную коробку за пределами сердечника процессора.

SRAM быстрый и не требует обновления, в отличие от DRAM.Тем не менее, его высокая стоимость и больший размер делают его непригодным в качестве основной памяти на материнской плате, где необходимы большие возможности.

Использование SRAM

SRAM в основном используется для кэша уровня 2 (кэш L2) в вычислениях.Он опирается на транзисторы для хранения данных, что делает их значительно быстрее, чем DRAM.Тем не менее, SRAM имеет меньшую емкость по сравнению с другими типами памяти в той же области, что ограничивает его использование в приложениях высокой емкости.

Несмотря на более высокую стоимость, SRAM часто используется в качестве кэша с небольшой пропускной способностью, чтобы преодолеть скорость зазора между более быстрым процессором и более медленной DRAM.Он поставляется в различных формах, таких как асинкрам (асинхронный SRAM), синхронизация SRAM (синхронный SRAM), PBSRAM (Pipelined Burst SRAM) и запатентованные варианты, такие как CSRAM Intel.

Архитектура SRAM состоит из пяти ключевых компонентов: массив ячеек памяти (массив ячейки ячейки), декодеры адреса строки/столбца, чувствительные усилители, схемы управления и схемы буфера/драйверов.Его механизм хранения является статичным, полагаясь на бистабильную цепь.Хотя это устраняет необходимость периодических обновлений, таких как DRAM, сложность его хранения снижает плотность интеграции и увеличивает энергопотребление.Несмотря на эти ограничения, скорость и надежность SRAM делают его незаменимым в определенных критических приложениях.

Как работает SRAM

SRAM работает, сохраняя данные в клетках памяти без необходимости постоянного освежения.Например, написание «1» в ячейку памяти 6T включает в себя предоставление конкретных значений адресов для декодеров строки и столбцов для выбора ячейки.Затем активируется сигнал включения записи (мы), и данные «1» преобразуются в два сигнала: «1» и «0», которые отправляются в битовые линии (BL и BLB), подключенные к выбранной ячейке.На этом этапе активируются некоторые транзисторы внутри ячейки, что позволяет сигналам устанавливать внутреннюю защелку, чтобы она держала «1.»

Процесс чтения данных похож.Если ячейка памяти содержит «1», система сначала предварительно заряжает линии битов к определенному напряжению.Как только декодеры строки и столбца выбирают ячейку памяти, хранимые данные влияют на напряжение на битовых линиях.Создается разность напряжений, которая затем обнаруживается и усиливается с помощью усилителя смысла.Этот усиленный сигнал отправляется в выходную схему, что позволяет точно читать сохраненный «1».

Конструкция SRAM гарантирует, что данные хранятся надежно и быстро доступны, что делает их надежными для приложений, требующих высокоскоростной памяти.

Типы SRAM

Нелетучий SRAM

Нелетучий SRAM (NVSRAM) функционирует, как обычный SRAM, но обладает дополнительной способностью сохранять данные, даже когда источник питания теряется.Это делает его очень полезным в ситуациях, когда сохранение данных имеет решающее значение, например, в сетевых системах, аэрокосмических технологиях и медицинских устройствах.Поскольку полагаться на батареи не всегда может быть вариантом, NVSRAM гарантирует, что данные безопасны без внешней мощности.

Асинхронная Срам

Асинхронный SRAM работает без в зависимости от сигнала тактового сигнала, делая его гибким в различных средах.Он поставляется в качестве от 4 кб до 64 МБ и хорошо подходит для небольших встроенных процессоров, которые имеют ограниченный кеш.Этот тип SRAM широко используется в промышленной электронике, измерительных приборах, жестких дисках и сетевом оборудовании.Его быстрое время доступа делает его идеальным для систем, требующих быстрой и надежной памяти.

На основе типа транзистора

• Биполярные переходные транзисторы (BJT)

SRAM, построенный из биполярных переходных транзисторов, предлагает очень быструю производительность, но поставляется с недостатком высокого энергопотребления.Это делает его менее распространенным в современных приложениях, где энергоэффективность является приоритетом.

• MOSFET (технология CMOS)

SRAM, использующий MOSFET Transistors, особенно CMOS, является наиболее широко используемым типом сегодня.Он сочетает в себе низкое энергопотребление с хорошей производительностью, что делает его подходящим для различных приложений.

На основе функции

• Асинхронный SRAM

Этот тип SRAM работает независимо от тактовой частоты, с операциями чтения и записи, контролируемыми адресными линиями и включающими сигналы.Его гибкость делает его хорошим выбором для встроенных систем.

• Синхронный SRAM

Синхронный SRAM работает синхронизированным с помощью тактового сигнала, гарантируя, что все операции происходят с точными интервалами.Это делает его хорошо подходящим для приложений, где время и координация необходимы, например, высокоскоростная обработка данных.

На основе характеристик

• Zero Bus Oproaround (ZBT) SRAM

ZBT SRAM допускает непрерывные операции чтения и записи без дополнительных тактовых циклов для переключения между режимами.Это повышает эффективность и скорость в системах, нуждающихся в быстрого доступа к памяти.

• Синхронный взрыв SRAM

Оптимизированный для трансферов взрыва, этот тип SRAM позволяет читать или записать несколько бит данных в быстрой последовательности, что делает его идеальным для высокоскоростных всплесков данных.

• DDR SRAM

DDR SRAM (двойная скорость передачи данных) улучшает скорость передачи данных за счет чтения и записи по обоим краям тактового сигнала.Он имеет единый порт для операций и обычно используется в высокопроизводительных системах.

• QDR SRAM

QDR SRAM (Quad Data Scream) имеет отдельные порты чтения и записи для одновременных операций.Он обрабатывает четыре слова данных одновременно, что делает его подходящим для систем, требующих высокой пропускной способности.

• Бинарный SRAM

Бинарный SRAM - это стандартный тип, работающий с бинарными данными (0s и 1s) для хранения и обработки информации.

• тройной компьютер SRAM

Этот специализированный тип SRAM работает с тремя состояниями вместо двух, что позволяет более сложной и эффективной обработке данных в конкретных приложениях.

Структура и дизайн SRAM

SRAM, или статическая оперативная память, строится с использованием транзисторов, где состояние «ON» представляет 1, а состояние «OFF» представляет 0. Это состояние остается устойчивым до получения сигнала изменения.В отличие от DRAM, SRAM не нуждается в постоянном освежении, чтобы сохранить свои данные.Однако, подобно DRAM, SRAM теряет свои данные при отключении питания.Его скорость впечатляет, часто работает на 20NS или быстрее.

Каждая ячейка памяти SRAM требует от четырех до шести транзисторов, а также дополнительные компоненты, что делает ее больше и дороже, чем DRAM, в котором используется только один транзистор и конденсатор на камеру.Эта разница в структуре и дизайне означает, что SRAM и DRAM не могут быть взаимозаменяются.

Высокая скорость и статическая природа SRAM делают его общим выбором для кэш -памяти, часто встречающейся в кэш -розетке на материнской плате компьютера.Его внутренняя структура состоит из пяти основных частей: массив ячеек памяти, декодер адреса (строки и декодеры столбца), усилитель смысла, цепь управления и схема буфера/драйвера.Каждая ячейка памяти соединяется с другими ячейками посредством общих электрических соединений в рядах и столбцах.Строки называются «строками слов», в то время как вертикальные подключения для данных называются «битовыми линиями».Конкретные строки и столбцы выбираются с помощью входных адресов, а затем данные считываются или записываются в соответствующие ячейки памяти.

Чтобы оптимизировать размер чипа и доступ к данным, ячейки SRAM обычно расположены в матрице или квадратном макете.Например, в SRAM 4K-бит используются 64 строки и 64 столбца, требующие 12 адресных линий.Это квадратное расположение сводит к минимуму область чипа при сохранении эффективного доступа.Тем не менее, соединения между ячейками памяти и терминалами данных могут стать длинными в более крупных способностях, вызывая задержки и снижение скорости чтения/записи.Этим задержкам необходимо тщательно управлять для поддержания производительности и надежности.

Этот дизайн достигает баланса между скоростью и размером, что делает SRAM идеальным для приложений, требующих быстрый и последовательный доступ к памяти.

Приложения SRAM в реальной жизни

Характеристики SRAM

SRAM быстрее DRAM и потребляет меньше энергии, когда холостое время.Тем не менее, он дороже и больше, что ограничивает его использование в приложениях высокой плотности, недорогих приложений, таких как память ПК.Его простота использования и истинный случайный доступ делают его подходящим для конкретных высокоскоростных требований.

Тактовая частота и использование мощности

Потребление энергии SRAM увеличивается с частотой доступа.На высоких частотах он может потреблять несколько ватт, но на умеренных тактовых скоростях он использует очень мало мощности.При простоя, использование мощности падает до уровня микроуатта, что делает его энергосберегающим в определенных сценариях.

Общие продукты с использованием SRAM

• Асинхронный интерфейс

Асинхронный SRAM обычно используется в чипах с возможностями в диапазоне от 32KX8 (например, XXC256) до 16 MBIT.Его гибкость делает его популярным в различных приложениях общего назначения.

• Синхронный интерфейс

Синхронный SRAM поддерживает приложения, требующие передачи, такие как кеш -память, с возможностями до 18 мбит.Он оптимизирован для быстрой, скоординированной передачи данных.

Встроенный в чипсы

• Микроконтроллеры

В микроконтроллерах SRAM обеспечивает небольшую память (от 32 байтов до 128 килобитов) для обработки задач во встроенных системах.

• Кэши ЦП

SRAM служит кэшем в высокопроизводительных процессорах, сохраняя часто используемые данные для улучшения скорости обработки.Он варьируется от нескольких килобайт до нескольких мегабайт размером.

• Регистры

Процессоры используют SRAM в качестве временного хранилища в регистрах, что обеспечивает более быструю обработку данных во время операций.

• ASIC и специализированные ICS

SRAM часто встроен в интегрированные схемы (ASIC) для конкретного приложения для быстрого доступа к памяти в индивидуальных приложениях.

Устройства FPGA и CPLD

SRAM имеет важное значение в FPGA и CPLD для хранения временных файлов данных и конфигурации, поддерживая перепрограммируемый характер этих устройств.

Встроенные приложения в устройствах

• Промышленные и научные системы

В промышленном и научном оборудовании SRAM используется для надежных, высокоскоростных требований к памяти, например, в системах автомобильной электроники и управления.

• Потребительская электроника

Современные устройства, такие как цифровые камеры, мобильные телефоны и игрушки, используют SRAM для быстрой и эффективной обработки данных, часто интегрируя несколько мегабайт для плавной работы.

• Обработка сигнала в реальном времени

Dual-портовый SRAM обычно используется в приложениях обработки сигналов в реальном времени для эффективного обработки непрерывных потоков данных.

Компьютерные приложения

• ПК и рабочие станции

SRAM является основным продуктом в компьютерах, служащим в качестве внутреннего кеша ЦП и кэша внешнего режима взрыва для повышения производительности.

• Периферийные устройства

Периферийные устройства, такие как принтеры, маршрутизаторы и жесткие диски, полагаются на SRAM для буферизации и управления данными для более плавных операций.

• Оптические диски

CD-ROM и CD-RW Drives используют SRAM в качестве буфера аудио-трека, обеспечивая бесшовное воспроизведение и запись.

• Сетевое оборудование

SRAM интегрирован в кабельные модемы и другие сетевые устройства для эффективного управления и эффективного буфера данных.

Энтузиасты приложения

• Сделай DIY процессоры

Для любителей и энтузиастов простой интерфейс SRAM и отсутствие циклов обновления делают его идеальным для проектов DIY.Его прямой адрес адреса и доступ к шине данных упрощает интеграцию, позволяя пользователям сосредоточиться на производительности.
