Что такое датчик Холла и как он работает

Датчики Холла встречаются во многих повседневных устройствах, но их работа поначалу может показаться непонятной.Более пристальный взгляд показывает, как эти датчики реагируют на магнитные поля и превращают эту реакцию в полезный электрический сигнал.По мере изучения концепций вы начинаете видеть, как связаны ток, магнитные поля и свойства материала.Благодаря простым объяснениям и практическим примерам тему становится легче понять и соотнести с реальными схемами и системами, с которыми вы можете столкнуться.

Каталог

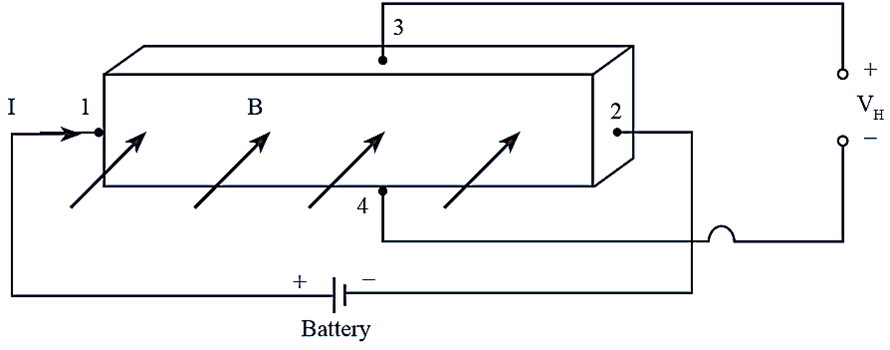

Рисунок 1. Схема датчика Холла

Что такое датчик Холла

Датчик Холла — это электронное устройство, которое обнаруживает магнитное поле и преобразует его в электрический сигнал, который можно измерить.Его работа основана на эффекте Холла, когда материал, проводящий ток, создает небольшое напряжение на своих сторонах под воздействием магнитного поля, перпендикулярного направлению тока.Благодаря этому эффекту преобразователь преобразует силу магнитного поля в измеримый электрический выходной сигнал.

Это преобразование полезно, поскольку электрические сигналы легче измерять, обрабатывать и использовать в цепях, чем сами магнитные поля.Выходной сигнал изменяется в зависимости от приложенного поля, что позволяет представить магнитное состояние в виде читаемого сигнала напряжения.В результате преобразователь обеспечивает прямой и эффективный способ определения наличия и силы магнитного поля в форме, которую могут использовать электронные схемы.

Структура и принцип работы датчика Холла

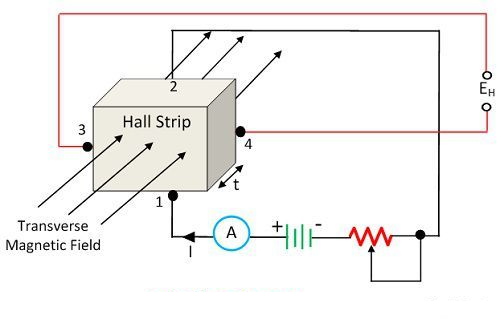

Рисунок 2. Структура преобразователя на эффекте Холла

Датчик Холла построен на основе тонкой полупроводниковой полоски с четырьмя выводами, расположенными в определенных точках.Одна пара клемм передает входной ток через полоску, а другая пара собирает выходное напряжение.Магнитное поле прикладывается к полосе под прямым углом к ​​пути тока, поскольку такое расположение позволяет преобразователю выдавать электрический выходной сигнал.

Во время работы ток протекает через полупроводниковую полоску с одной стороны на другую.Когда магнитное поле отсутствует, носители заряда движутся по пути тока, не создавая заметного напряжения на выходных клеммах.Когда магнитное поле прикладывается перпендикулярно этому пути, движущиеся носители заряда отталкиваются в стороны и начинают собираться вдоль одной стороны полосы.

Это боковое движение заряда создает разницу электрических потенциалов между выходными клеммами.Эта разница проявляется в виде напряжения Холла, которое является измеряемым выходным сигналом преобразователя.Таким образом, полупроводниковая полоска обеспечивает путь для тока, магнитное поле вызывает отклонение заряда, а выходные клеммы улавливают результирующее напряжение.

Напряжение Холла и как оно генерируется

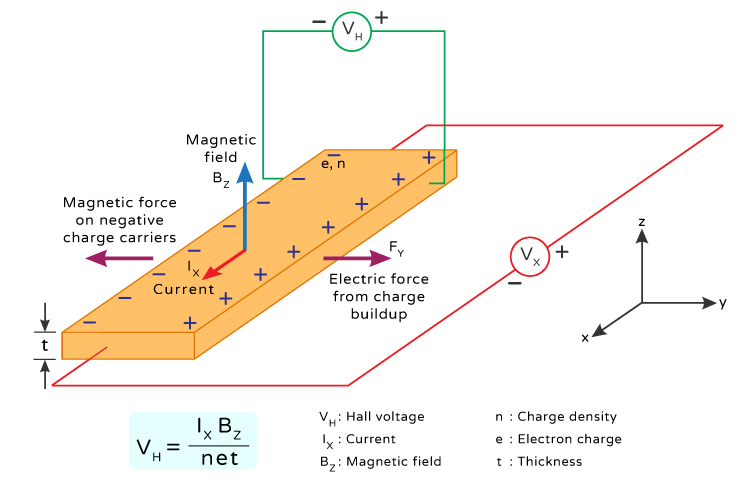

Рисунок 3. Генерация напряжения Холла

Напряжение Холла — это небольшое напряжение, которое появляется на материале с током, когда магнитное поле прикладывается перпендикулярно направлению тока.Поле толкает движущиеся носители заряда в сторону, заставляя их собираться на одной стороне материала, в то время как на противоположной стороне остается противоположный заряд, и это разделение зарядов создает разницу в электрическом потенциале, известную как напряжение Холла.

Величина напряжения Холла зависит от тока, напряженности магнитного поля, материала и толщины чувствительного элемента.Оно увеличивается по мере увеличения силы тока или магнитного поля и уменьшается, когда материал становится толще в направлении поля.

Упрощенное выражение этой зависимости: В_Ч = (I × B) / (n × e × t), где В_Ч – напряжение Холла, я это ток, Б магнитное поле, н – плотность носителей заряда, е — заряд электрона, а t — толщина материала.Это выражение показывает основные факторы, которые управляют выходным напряжением, без добавления ненужных математических подробностей.

Материалы, используемые в датчиках Холла

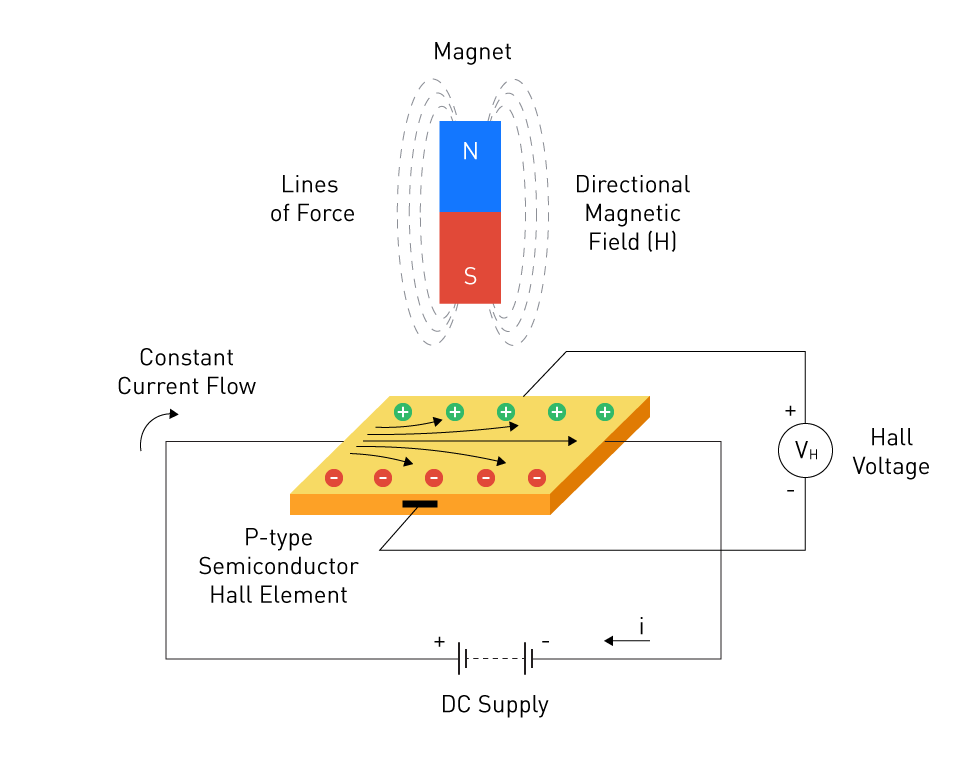

Рисунок 4. Настройка полупроводникового датчика Холла

Устройства на эффекте Холла могут быть изготовлены как из металлов, так и из полупроводников, поскольку оба могут создавать напряжение Холла, когда через них протекает ток в присутствии магнитного поля.В металлах эффект обычно очень мал, что затрудняет обнаружение и использование выходного сигнала в сенсорных приложениях.По этой причине большинство устройств на эффекте Холла изготавливаются из полупроводниковых материалов, а не из обычных металлов.

Полупроводники обычно предпочтительнее, поскольку они обеспечивают более высокую чувствительность.Это означает, что они производят большее напряжение Холла при тех же условиях, что упрощает измерение выходного сигнала.Более сильный выход также помогает устройству более четко реагировать на изменения магнитного поля.

Материал, из которого изготовлен чувствительный элемент, напрямую влияет на выходное напряжение и точность измерения.Такие свойства, как плотность носителей заряда и толщина материала, влияют на то, сколько напряжения Холла создается.Материалы, которые дают больший и более стабильный результат, обычно лучше подходят для точных измерений.

Типы датчиков Холла

Аналоговые датчики Холла

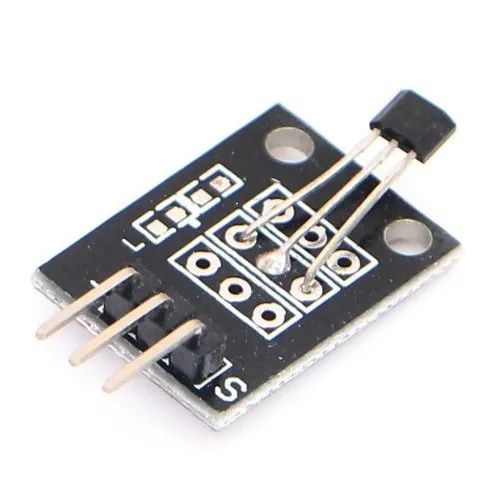

Рисунок 5. Модуль аналогового датчика Холла

Аналоговые датчики Холла создают постоянное выходное напряжение, которое изменяется пропорционально приложенному магнитному полю.Когда магнитное поле становится сильнее или слабее, выходное напряжение меняется вместе с ним, позволяя датчику показывать постепенные изменения, а не только одно состояние.Поскольку выходной сигнал постоянно следует за полем, этот тип датчика полезен, когда схеме необходимо измерить степень изменения магнитного поля, а не только его наличие.

Этот тип обычно используется для определения положения, измерения тока и других задач измерения, где требуется плавный и читаемый выходной сигнал.Он хорошо подходит для точных измерений, поскольку даже небольшие изменения магнитного поля могут появиться в выходном сигнале, что облегчает обнаружение мелких движений или изменений поля.

Цифровые датчики Холла

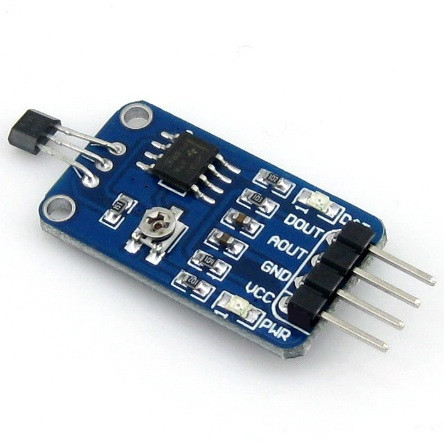

Рисунок 6. Модуль цифрового датчика Холла

Цифровые датчики Холла обеспечивают дискретный выходной сигнал, обычно сигнал включения или выключения, вместо постоянно меняющегося напряжения.Они работают с внутренней точкой переключения, часто называемой магнитным порогом, поэтому, когда магнитное поле достигает или превышает этот уровень, выход меняет состояние.Когда поле падает ниже определенного уровня срабатывания, выход возвращается в исходное состояние, давая электронным системам четкий и легко читаемый сигнал переключения.

Поскольку цифровые датчики Холла реагируют на пороговые уровни, а не на постепенные изменения поля, они широко используются в системах переключения и обнаружения.Общие приложения включают обнаружение открытия и закрытия двери, концевое переключение, определение приближения, подсчет импульсов и обнаружение положения, где основная цель — определить, достигла ли магнитная цель определенной точки.

Применение датчиков Холла

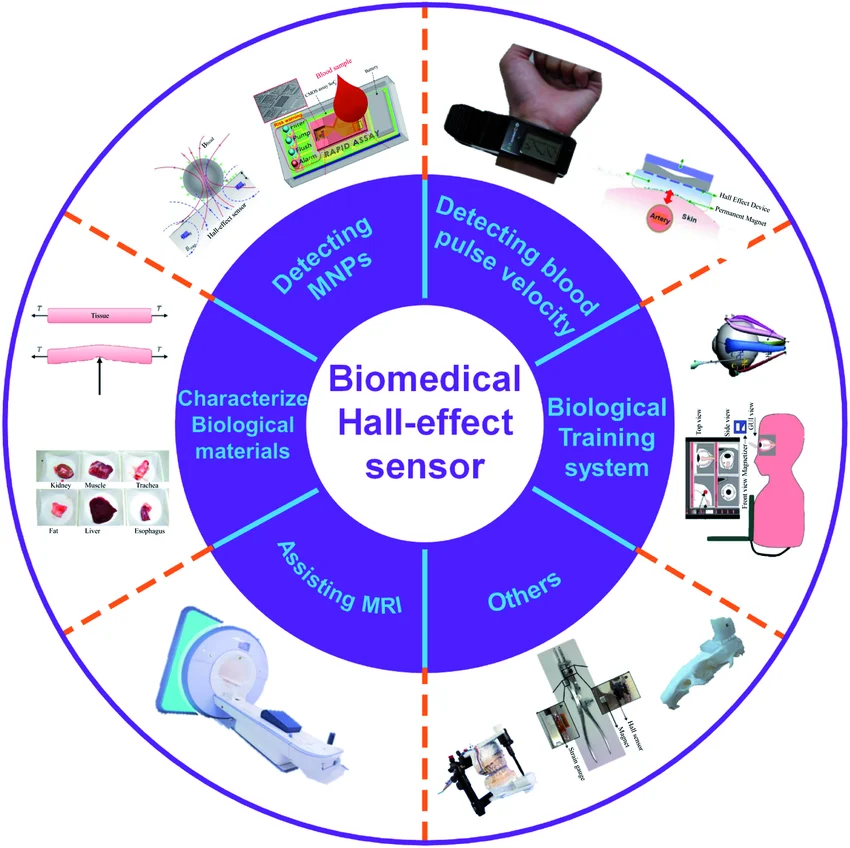

Рисунок 7. Применение датчика Холла

Преобразователи на эффекте Холла широко используются для измерения магнитного поля в промышленных и научных приборах, где требуется точное измерение напряженности поля.

В текущие приложения для измерения токаОни обычно используются в приводах двигателей, источниках питания и системах управления батареями для измерения тока без прямого электрического контакта.

Для обнаружение положения и смещенияЭти датчики используются в автомобильных системах, линейных приводах и робототехнике, где изменения магнитного поля указывают на движение.

Они также применяются в системы мониторинга мощности, объединяя данные о токе и напряжении для оценки энергопотребления электрооборудования в реальном времени.

Преимущества и недостатки датчиков Холла

Преимущества	Ограничения
Бесконтактное измерение	Чувствителен к температурному дрейфу
Гальваническая развязка между чувствительной цепью и токовой цепью	Точность может быть ограничена в базовых конструкциях с разомкнутым контуром.
Безопасное измерение высоких уровней тока	Случайные магнитные поля могут повлиять на показания
Очень низкие вносимые потери	Более низкие уровни сигнала могут потребовать усиления или преобразования.
Низкие потери мощности и снижение нагрева	Для измерения слабых токов может потребоваться магнитный сердечник или дополнительные витки.
Измеряет переменный и постоянный ток	Версии с разомкнутым контуром имеют умеренную пропускную способность и время отклика.
Хорошая линейность и надежный выход в прецизионных устройствах	Версии с замкнутым контуром больше и дороже.
Гибкое механическое размещение	Версии с замкнутым контуром потребляют больше энергии от вторичного источника питания.
Доступны компактные и легкие варианты.	Выходное напряжение может быть ограничено в некоторых конструкциях с замкнутым контуром.
Доступны высокая чувствительность и жесткие пороги переключения.	Производительность зависит от стабильности материала и термического поведения.

Заключение

Теперь у вас есть четкое представление о том, как работает датчик Холла и почему он широко используется.Способ преобразования магнитного поля в измеримый сигнал делает его полезным во многих практических ситуациях.Вы можете увидеть, как его структура, материалы и принцип работы работают вместе, обеспечивая надежные результаты.От измерения тока до определения положения — он обеспечивает гибкое использование в различных системах.Понимание этих основ поможет вам понять, где и как эти датчики вписываются в реальную электронику.Благодаря этой основе становится легче исследовать и применять их в своих проектах.
