Что такое сердечник трансформатора

Возможно, вы заметили, что трансформаторы незаметно поддерживают почти каждую электрическую систему вокруг вас.В центре всех них находится сердечник трансформатора, направляющий магнитную энергию таким образом, чтобы напряжение могло изменяться безопасно и эффективно.Понимание того, как работают сердечники трансформаторов, поможет вам понять, почему существуют разные конструкции и где каждая из них подходит лучше всего.От крупных электростанций до бытовой электроники — форма, структура и материал ядра — все это влияет на производительность.Это руководство в понятной форме познакомит вас с основами работы сердечников трансформаторов, помогая связать то, как они работают, с тем, где они фактически используются.

Каталог

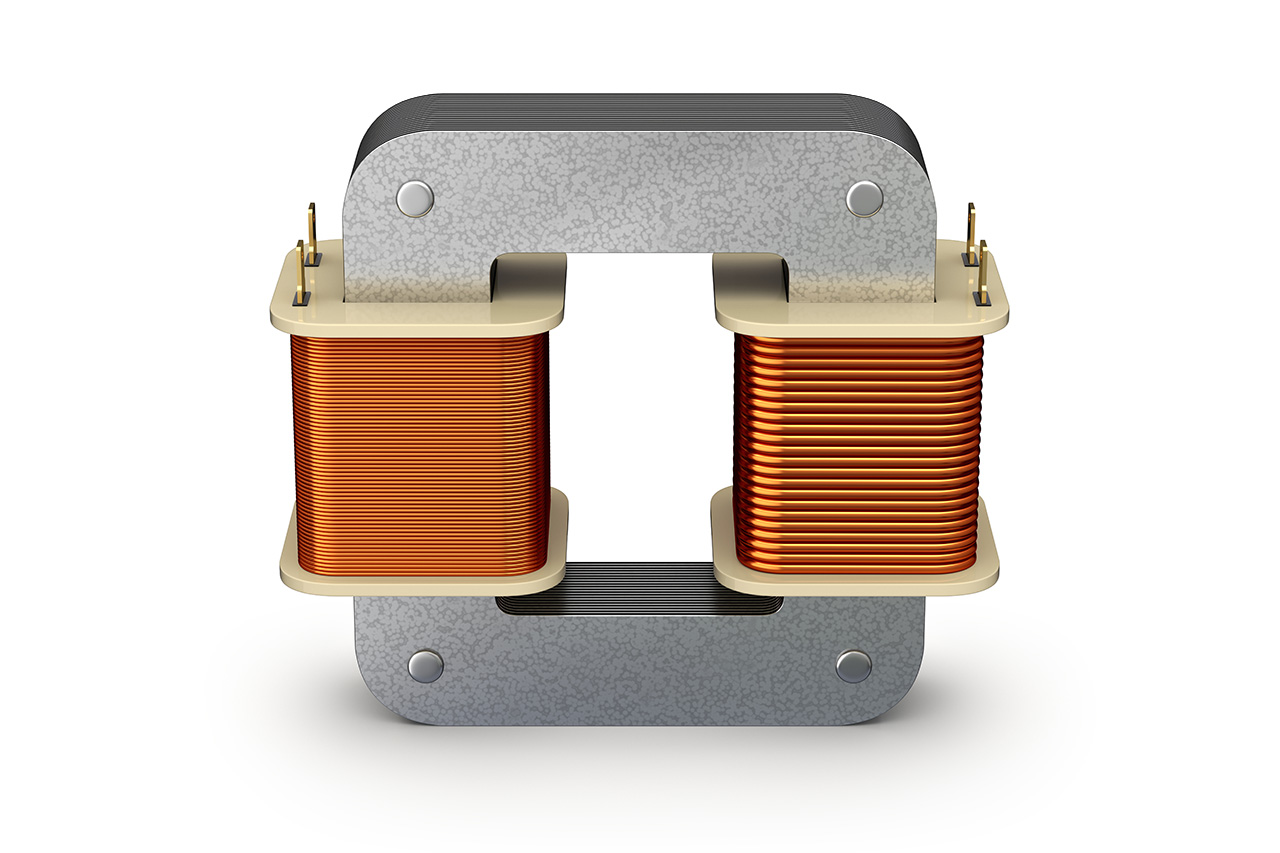

Рисунок 1. Сердечник трансформатора

Что такое сердечник трансформатора

Сердечник трансформатора — это магнитная структура внутри трансформатора, которая обеспечивает передачу энергии между обмотками.Обычно он изготавливается из ферромагнитных материалов, таких как кремниевая сталь, которые позволяют легко течь магнитному потоку.Сердечник обеспечивает определенный магнитный путь, который соединяет первичную и вторичную обмотки.

Его основная функция — поддерживать магнитную связь между обмотками.Когда переменный ток течет через первичную обмотку, он создает изменяющееся магнитное поле, которое сердечник направляет к вторичной обмотке, обеспечивая преобразование напряжения без прямого электрического контакта.

Сердечник также выполняет структурную роль, удерживая обмотки на месте и поддерживая правильное выравнивание.Благодаря этим магнитным и механическим функциям сердечник трансформатора играет центральную роль в надежной работе трансформатора.

Части сердечника трансформатора

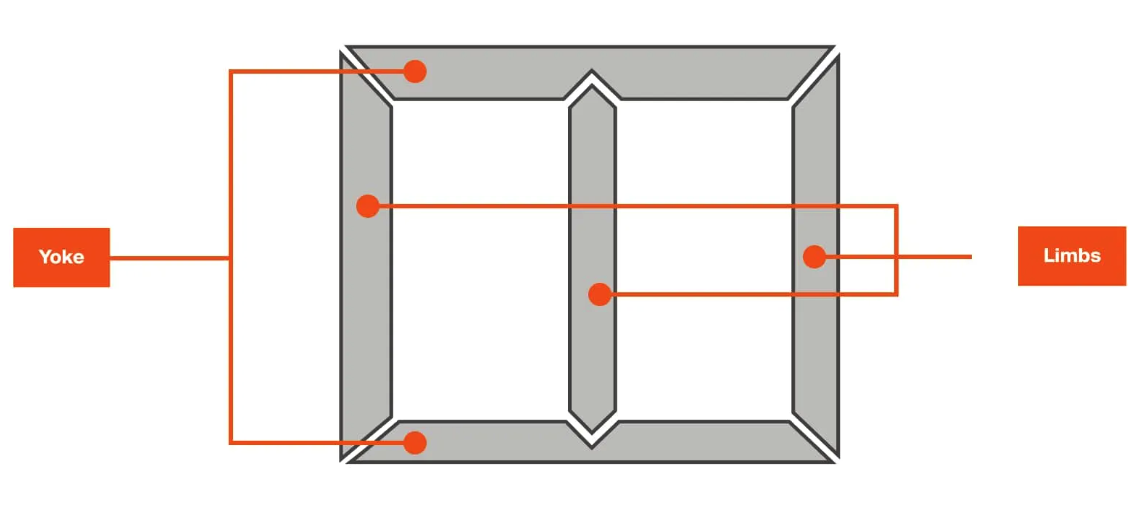

Рисунок 2. Части сердечника трансформатора

Сердечник трансформатора состоит из нескольких ключевых частей, которые направляют магнитный поток и поддерживают обмотки.Вместе эти детали влияют как на магнитные характеристики, так и на общий КПД трансформатора.

Основные конечности

Отводы сердечника — это вертикальные участки сердечника трансформатора, вокруг которых размещены обмотки.Эти секции несут большую часть магнитного потока, возникающего во время работы.Когда ток течет через обмотки, конечности обеспечивают путь с низким сопротивлением, который позволяет магнитному полю проходить непосредственно через катушки, обеспечивая эффективную передачу энергии между обмотками.Поскольку обмотки монтируются на плечах, их размер и форма также влияют на охлаждение, расстояние между изоляцией и общую компоновку трансформатора.

Основные хомуты

Ярма сердечника представляют собой горизонтальные участки сердечника, которые соединяют конечности и замыкают магнитную цепь.Их основная роль заключается в обеспечении непрерывного обратного пути магнитного потока, гарантируя, что поле остается ограниченным внутри структуры ядра, а не распространяется в окружающий воздух.Помимо направления магнитного потока, хомуты помогают удерживать сердечник вместе, обеспечивая механическую прочность и поддерживая правильное соосность между конечностями во время работы и погрузочно-разгрузочных работ.

Как работает сердечник трансформатора

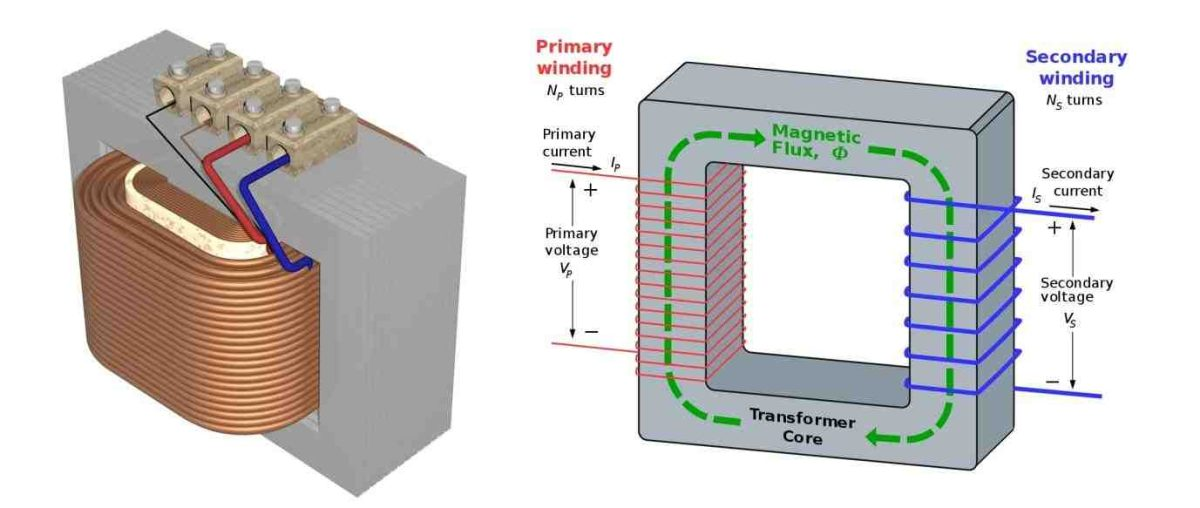

Рис. 3. Поток магнитного потока в сердечнике трансформатора.

Сердечник трансформатора функционирует, обеспечивая определенный путь для магнитного потока, создаваемого переменным током в первичной обмотке.Когда через первичную обмотку протекает переменный ток, он создает постоянно меняющееся магнитное поле.Это поле концентрируется внутри сердечника, поскольку материал сердечника обладает гораздо меньшим сопротивлением магнитному потоку, чем окружающий воздух.

Магнитный поток проходит через сердечник и связывает первичную и вторичную обмотки.Поскольку этот поток изменяется со временем, он индуцирует напряжение во вторичной обмотке.Благодаря этому процессу электрическая энергия передается от первичной стороны к вторичной без прямого электрического контакта.Наличие сердечника гарантирует, что большая часть магнитного поля, создаваемого первичной обмоткой, достигает вторичной обмотки, а не рассеивается наружу.

Направляя магнитный поток по контролируемому пути, сердечник трансформатора помогает поддерживать эффективную связь между обмотками и ограничивает потери, вызванные паразитными магнитными полями.Такое контролируемое магнитное поведение позволяет осуществлять преобразование напряжения стабильным и предсказуемым образом, что составляет основу работы трансформатора в практических электрических системах.

Распространенные типы сердечников трансформаторов

В современных трансформаторах используются различные конструкции сердечников в зависимости от применения, требований к эффективности и производственных потребностей.Форма и конструкция сердечника влияют на магнитные характеристики, потери и общее поведение трансформатора.

Сердечники трансформатора сердечника и кожухового типа

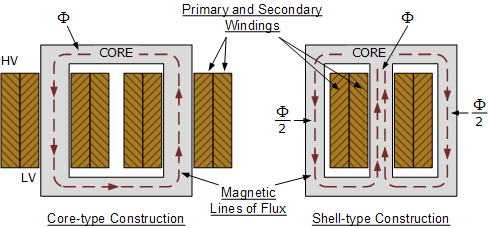

Рисунок 4. Сердечники трансформатора сердечникового и оболочечного типа.

Трансформаторы с сердечником и кожухом различаются главным образом способом расположения обмоток и сердечника, что напрямую влияет на поток магнитного потока, расход материала и общие потери.

В трансформаторе с сердечником обмотки расположены вокруг плеч сердечника, и магнитный поток течет через участки сердечника, поддерживающие эти обмотки.Такое расположение создает относительно открытый магнитный путь и делает обмотки более доступными.Из-за такой компоновки конструкции с сердечником обычно требуют меньше материала сердечника, но немного больше материала намотки.Они обычно используются в больших силовых и распределительных трансформаторах, где важна простота изоляции, охлаждения и обслуживания.

В трансформаторе кожухового типа сердечник окружает обмотки, заключая их в структуру сердечника.Магнитный поток разделяется на несколько путей внутри сердечника, что помогает надежно удерживать его.Это уменьшает поток рассеяния и может привести к снижению магнитных потерь.Конструкции оболочечного типа обычно требуют больше материала сердечника, но меньше материала намотки.Их часто выбирают для распределительных и специальных трансформаторов, где предпочтительны компактные размеры, улучшенный магнитный контроль и пониженный уровень шума.

Трех-, четырех- и пятилинейные сердечники трансформатора

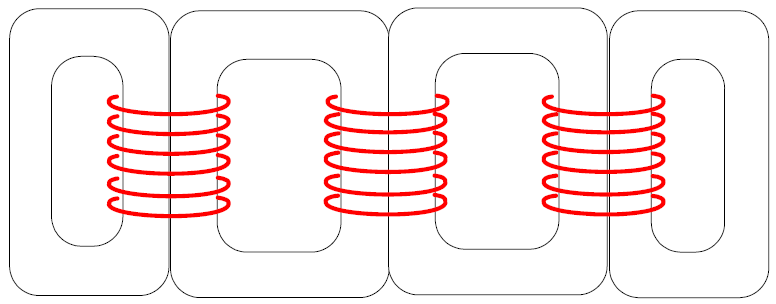

Рисунок 5. Трех-, четырех- и пятилинейные сердечники трансформатора

Количество ветвей в сердечнике трансформатора напрямую влияет на то, как магнитный поток возвращается через сердечник во время работы.Каждое плечо обеспечивает путь для потока, создаваемого обмотками, а общее расположение плеч определяет, насколько хорошо этот поток удерживается внутри структуры сердечника.

Трехлинейный сердечник широко используется во многих трехфазных трансформаторах, поскольку он имеет компактную и экономичную конструкцию.В этой конфигурации каждая фазная обмотка расположена на одном плече, и магнитный поток трех фаз имеет общие пути возврата через сердечник.Такая конструкция хорошо работает в сбалансированных условиях эксплуатации и обычно выбирается для стандартных применений, где предпочтительны простота и уменьшенное количество материала сердечника.

Однако в некоторых условиях эксплуатации общих обратных путей в трехветвевом сердечнике недостаточно для полного сдерживания всех компонентов магнитного потока.Сердечники трансформаторов с четырьмя и пятью ветвями решают эту проблему путем добавления одного или двух внешних звеньев, которые действуют как выделенные обратные пути.Эти дополнительные ветки обеспечивают более четкие маршруты для циркуляции магнитного потока внутри ядра, а не распространения на окружающие структуры.

Предлагая улучшенный контроль обратного потока, четырех- и пятилинейные конструкции помогают уменьшить паразитные магнитные поля, ограничить дополнительные потери и снизить уровень шума.По этой причине они часто используются в конфигурациях трансформаторов, где баланс магнитных потоков, тепловые характеристики или стабильность работы требуют более строгого контроля магнитного поведения.

Ламинированный сердечник трансформатора

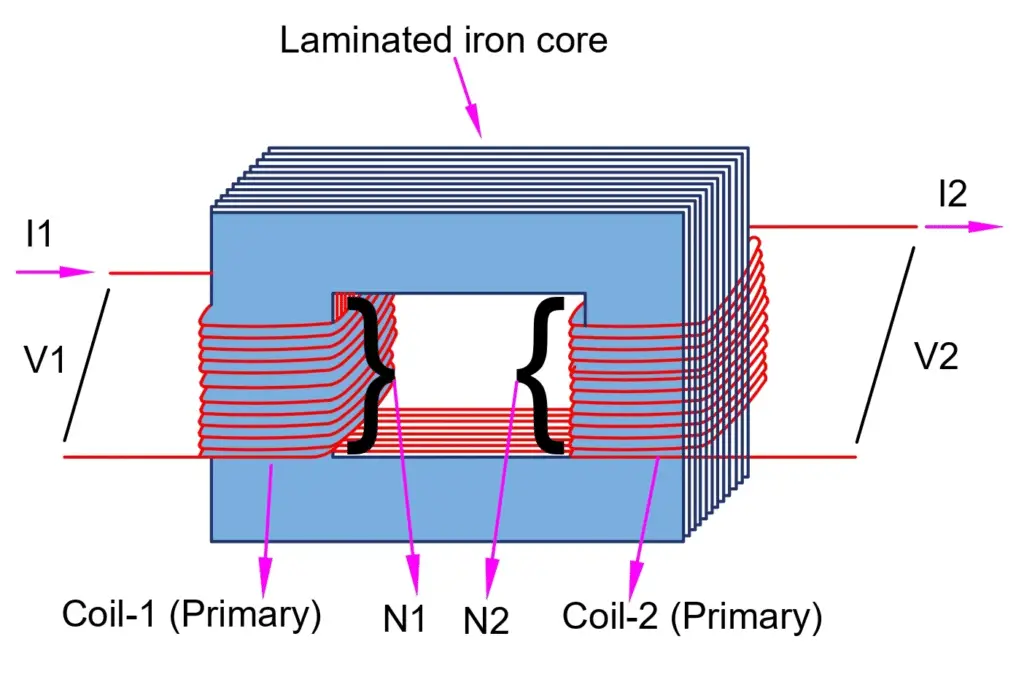

Рисунок 6. Структура сердечника ламинированного трансформатора

Ламинированный сердечник трансформатора состоит из тонких листов электротехнической стали, сложенных вместе и образующих структуру сердечника.Каждый лист электрически изолирован от следующего, что ограничивает нежелательные циркулирующие токи внутри материала сердцевины.Уменьшая эти токи, ламинированная структура помогает контролировать накопление тепла во время работы и повышает общую эффективность.

Этот тип конструкции сердечника широко используется в современных трансформаторах, поскольку он обеспечивает практический баланс между энергоэффективностью, механической прочностью и стоимостью производства.Ламинированные сердечники надежно работают в широком диапазоне уровней мощности, что делает их пригодными как для маломощных устройств, так и для более крупных распределительных или силовых трансформаторов.

Сердечник трансформатора с распределенным зазором

Рисунок 7. Сердечник трансформатора с распределенным разрядником

Сердечник трансформатора с распределенным зазором, часто называемый обернутым сердечником, формируется путем формирования стальных пластин в непрерывную структуру сердечника, а не путем их сборки в виде сложенных друг на друга секций.Этот метод изготовления приводит к тому, что небольшие зазоры распределяются по всему сердечнику, а не концентрируются в конкретных стыках.

Распределенные зазоры помогают контролировать магнитное поведение, сглаживая поток магнитного потока и ограничивая локализованное насыщение.Такая конструкция также способствует снижению рабочего шума и стабильным магнитным характеристикам в условиях нормальной нагрузки.Сердечники с распределенным зазором обычно используются в распределительных трансформаторах, где важными факторами при проектировании являются стабильная работа, надежность работы и снижение производственных затрат.

Тороидальный трансформаторный сердечник

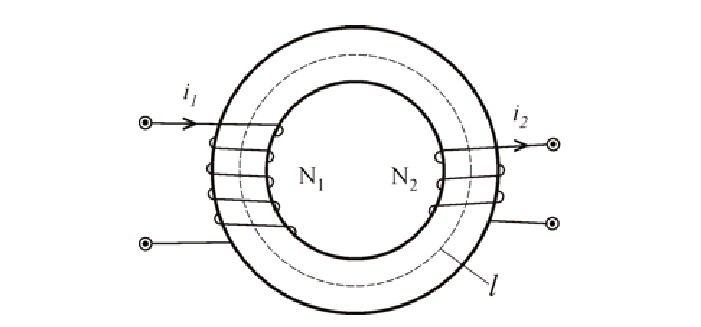

Рисунок 8. Сердечник тороидального трансформатора

Сердечник тороидального трансформатора имеет кольцеобразную конструкцию, вокруг которой равномерно намотаны обмотки.Такая конструкция обеспечивает очень плавный магнитный путь, что помогает снизить потери и уменьшить рассеянные магнитные поля.Тороидальные сердечники часто используются в компактных источниках питания и электронном оборудовании, особенно когда важна бесшумная работа и малые размеры.

Применение сердечников трансформаторов

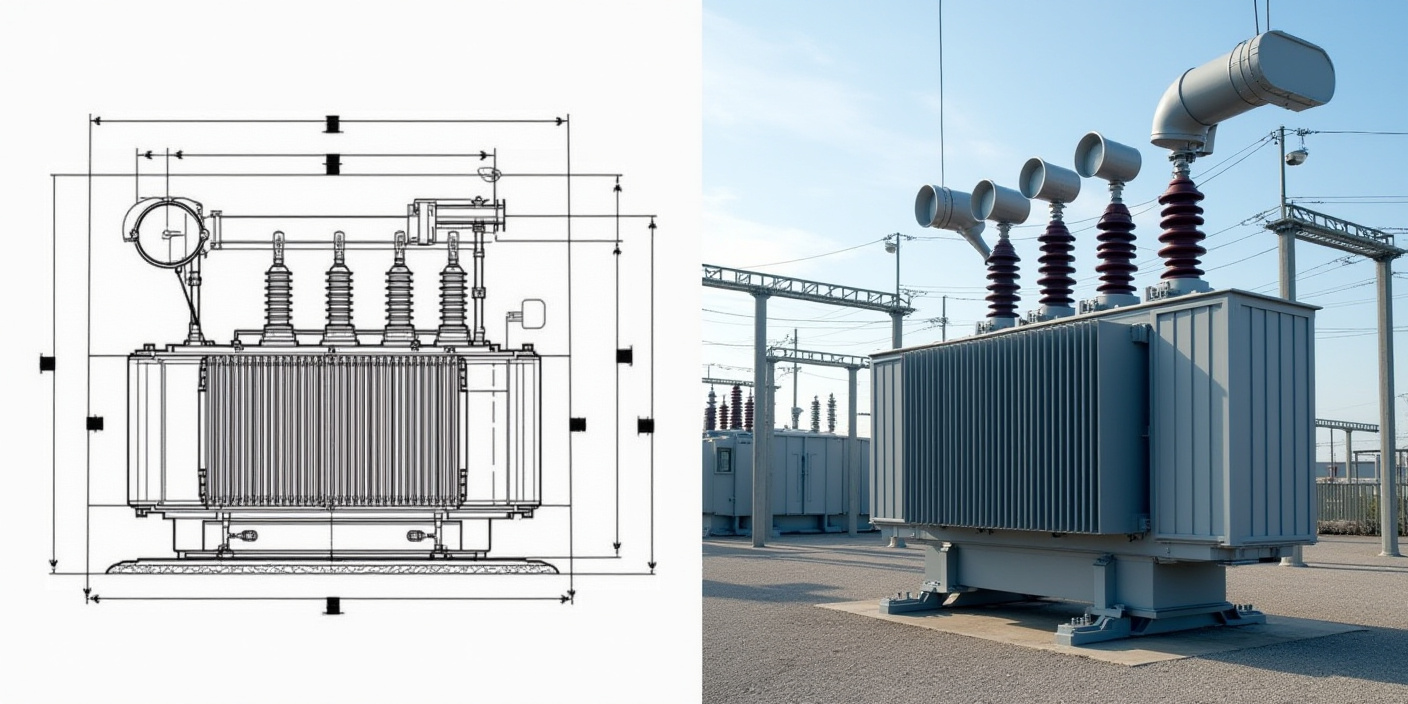

Рисунок 9. Применение силовых трансформаторов

Сердечники трансформаторов используются в широком спектре электрических систем, где они обеспечивают надежную передачу энергии и контроль напряжения в различных условиях эксплуатации.Их конструкция и выбор материалов различаются в зависимости от напряжения системы, ожидаемой эффективности, ограничений физических размеров и требований окружающей среды.

В распределительных сетях сердечники трансформаторов являются центральной частью трансформаторов, монтируемых на столбе, на подставке и на земле.Эти системы работают непрерывно и часто при высоких уровнях напряжения, поэтому конструкция сердечника выбирается таким образом, чтобы минимизировать потери, контролировать нагрев и обеспечить длительный срок службы.На подстанциях сердечники трансформаторов большего размера поддерживают преобразование напряжения между уровнями передачи и распределения, где особенно важны механическая прочность и стабильные магнитные характеристики.

Сердечники трансформаторов также широко используются в промышленном оборудовании, таком как электроприводы, сварочные системы и устройства преобразования энергии.В таких средах ядра должны выдерживать различные нагрузки и частое переключение, сохраняя при этом стабильную производительность.Выбор конструкции ядра здесь часто сочетает эффективность с долговечностью и термической стабильностью.

В электронных устройствах и компактных источниках питания используются сердечники трансформаторов меньшего размера для управления уровнями мощности от низких до средних.В этих приложениях большее внимание уделяется размеру, снижению шума и электромагнитному контролю, что влияет на выбор формы и конструкции сердечника.Для всех применений сердечники трансформаторов выбираются с учетом условий эксплуатации, обеспечивая надежную работу как в крупномасштабной инфраструктуре, так и в повседневных электронных системах.

Заключение

Сердечники трансформаторов играют центральную роль в перемещении электрической энергии через энергосистемы.Вы видели, как структура сердечника направляет магнитный поток и обеспечивает безопасное преобразование напряжения.Существуют различные конструкции сердечников, поскольку условия эксплуатации, требования к эффективности и ограничения по размеру варьируются от одного приложения к другому.Ламинированные сердечники с распределенным зазором и тороидальные сердечники служат определенным целям.Расположение конечностей также влияет на то, как магнитный поток возвращается через сердечник.Когда вы поймете эти различия, вам станет легче понять, почему сердечники трансформаторов сконструированы именно так и как они обеспечивают надежную электрическую работу.
