Что такое алюминиево-полимерные конденсаторы и как они работают

В этой статье вы узнаете, что такое алюминиево-полимерные конденсаторы и почему они используются в современных электронных схемах.Вы поймете, как они хранят и выделяют энергию, помогая стабилизировать напряжение и улучшить качество электроэнергии.В нем также объясняется их структура, принцип работы, ключевые функции, ограничения и общие применения.К концу вы будете иметь четкое представление о том, как правильно выбрать алюминиевый полимерный конденсатор для своих нужд.

Каталог

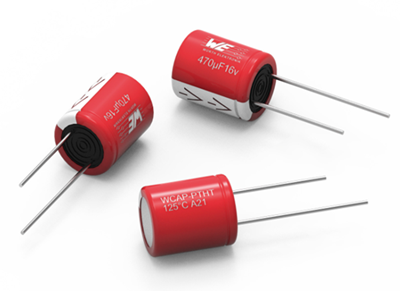

Рисунок 1. Алюминиевые полимерные конденсаторы

Что такое алюминиево-полимерные конденсаторы?

Алюминиевые полимерные конденсаторы — это электролитические конденсаторы, в которых в качестве электролита вместо жидкого материала используется твердый проводящий полимер.Их основная задача — хранить и выделять электрическую энергию для фильтрации, сглаживания и стабилизации напряжения в электронных схемах.Эти конденсаторы широко используются в современной электронике, поскольку они обеспечивают стабильную подачу питания в компактных конструкциях.Проводящий полимер помогает улучшить электропроводность внутри конденсатора и делает его пригодным для требовательных схем.Проще говоря, алюминиево-полимерный конденсатор — это компактный элемент накопления энергии, предназначенный для надежного управления питанием в электронном оборудовании.

Изготовление алюминиевых полимерных конденсаторов

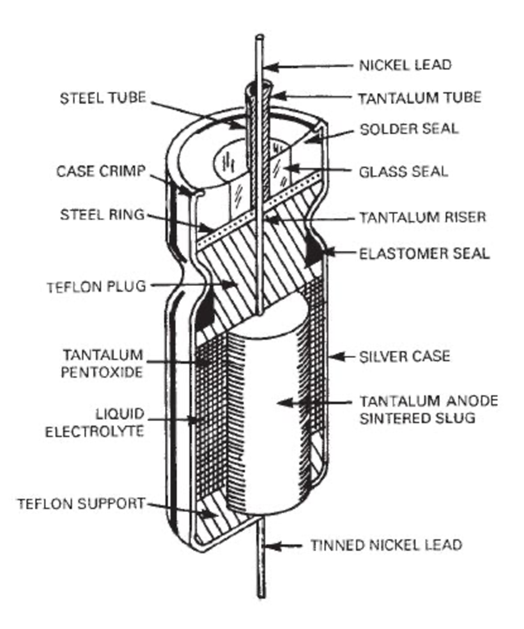

Рисунок 2. Конструкция алюминиево-полимерного конденсатора.

Алюминиевый полимерный конденсатор состоит из нескольких основных частей, расположенных слоями внутри герметичной металлической банки.Анод изготовлен из травленой алюминиевой фольги, что обеспечивает большую площадь поверхности для хранения заряда, а тонкий слой оксида алюминия на его поверхности действует как диэлектрик.Твердый проводящий полимер помещается поверх этого диэлектрического слоя и служит материалом электролита внутри конденсатора.Катод состоит из проводящих слоев, которые соединяют полимерную сторону с внешней клеммой и завершают электрический путь.Эти внутренние элементы плотно собираются и подключаются к выводам или клеммам для монтажа на печатной плате.Также добавлена ​​уплотнительная структура для защиты активных материалов от влаги, загрязнения и механических повреждений.Такая организованная внутренняя компоновка позволяет конденсатору оставаться компактным, сохраняя при этом все электрические слои в одном корпусе.

Как работают алюминиево-полимерные конденсаторы?

Рисунок 3. Принцип работы алюминиево-полимерного конденсатора.

Алюминиевый полимерный конденсатор работает, сохраняя электрическую энергию в электрическом поле, создаваемом между его проводящими секциями и диэлектрическим слоем.При подаче напряжения заряд накапливается и удерживается внутри конденсатора до тех пор, пока цепи не понадобится эта энергия.Во время разряда накопленная энергия возвращается в цепь, помогая сгладить изменения напряжения и поддерживать стабильную работу.Проводящий полимер обеспечивает путь для движения тока внутри конденсатора, что помогает эффективному процессу заряда и разряда.Поскольку конденсатор может быстро реагировать на изменение электрической нагрузки, он полезен в цепях, где важна постоянная мощность.Это действие по хранению и высвобождению заряда делает его ценным для фильтрации пульсаций и уменьшения внезапных перепадов напряжения.При практическом использовании конденсатор действует как кратковременный запас энергии, который обеспечивает более чистую и стабильную электрическую мощность.

Зачем использовать алюминиево-полимерные конденсаторы?

• Низкое ESR и высокие показатели пульсаций тока - Низкое ESR или эквивалентное последовательное сопротивление означает меньшее электрическое сопротивление внутри конденсатора во время прохождения тока.Благодаря этому меньше энергии тратится в виде тепла, и конденсатор может выдерживать более высокие пульсации тока без больших внутренних потерь.Это важно в силовых цепях, где ток меняется быстро и многократно.Улучшенная обработка пульсаций тока помогает конденсатору сохранять стабильные характеристики фильтрации при более высоких электрических нагрузках.В результате алюминиево-полимерные конденсаторы хорошо подходят для схем, требующих эффективного сглаживания мощности.

• Повышенная надежность и более длительный срок службы - Алюминиевые полимерные конденсаторы ценятся за надежность, поскольку в них используется твердый электролит, а не жидкий.Поскольку при нормальной работе жидкий электролит не высыхает, конденсатор может сохранять свои электрические характеристики в течение более длительного периода.Это делает его надежным выбором для оборудования, которое, как ожидается, будет работать непрерывно или в течение многих лет.Стабильные внутренние материалы также снижают риск раннего снижения производительности при повседневном использовании.Для электронных продуктов с длительным сроком службы этот более длительный срок эксплуатации является основной причиной их выбора.

• Отличная термическая стабильность - Алюминиевые полимерные конденсаторы могут сохранять более стабильное электрическое поведение при изменении рабочей температуры.Их твердый электролит помогает конденсатору оставаться стабильным в широком диапазоне температур, что важно в электронике, подвергающейся воздействию теплых или меняющихся условий окружающей среды.Эта стабильность обеспечивает предсказуемую работу схемы во время запуска, нормального использования и продолжительной работы.Это также помогает уменьшить дрейф производительности при использовании устройства в условиях термического стресса.По этой причине их обычно используют в системах, где температурные условия не всегда постоянны.

• Превосходные высокочастотные характеристики - Алюминиевые полимерные конденсаторы хорошо работают в высокочастотных цепях, поскольку их низкий внутренний импеданс позволяет им быстро реагировать на быстрые изменения сигнала и мощности.Это делает их эффективными в фильтрации высокочастотного шума и поддержке электронных устройств с быстрым переключением.Они обычно используются в цепях, где потребляемая мощность меняется за очень короткие промежутки времени.Быстрый электрический отклик помогает поддерживать более чистые уровни напряжения в этих приложениях.По этой причине они идеально подходят для современных цифровых и коммутационных систем.

Ограничения алюминиевых полимерных конденсаторов

• Алюминиевые полимерные конденсаторы обычно стоят дороже, чем многие стандартные варианты конденсаторов.

• Их номинальное напряжение часто ниже, чем у некоторых других типов электролитических конденсаторов.

• Они могут быть чувствительны к скачкам напряжения и перенапряжению.

• Неправильная конструкция схемы может вызвать напряжение, которое сокращает срок службы.

• Доступность может быть более ограниченной в диапазонах очень высокой емкости и высокого напряжения.

• Некоторые конструкции могут потребовать осторожного снижения номинальных характеристик, чтобы избежать работы слишком близко к номинальному пределу.

• Они не всегда являются наиболее экономичным выбором для простых недорогих продуктов.

Алюминиевые полимерные конденсаторы против электролитических конденсаторов

Аспект	Алюминиевый полимер Конденсаторы	Алюминий Электролитические конденсаторы
Тип электролита	Твердый проводящий полимер (например, PEDOT)	Жидкость электролит (на основе растворителя)
СОЭ (эквивалент Серийное сопротивление)	от ~3 мОм до 30 мОм	~30 мОм до >300 мОм
Пульсации тока рейтинг	~ от 1 А до 10 А (высокий для размера)	от ~0,2 А до 5 А (зависит от размера)
Частота эффективность	Эффективен до ~500 кГц–1 МГц	Обычно эффективен ниже ~100 кГц
Емкость терпимость	±20% типично	от ±20% до ±50% типичный
Напряжение устойчивость под нагрузкой	Минимальная СОЭ изменение при кратковременной нагрузке	Заметный падение напряжения из-за более высокого ESR
Срок службы (при 105°С)	от ~5000 до >20 000 часов	~ от 1000 до 10 000 часы
Высыхание/износ механизм	Нет жидкости испарение (без высыхания)	Электролит испарение со временем
Операционная температурный диапазон	от −55°С до +105°С (некоторые до 125°C)	от −40°С до +105°С (типичный)
Ток утечки	~0,01КВ или ниже (диапазон мкА)	от ~0,03КВ до 0,1КВ (более высокая утечка)
Эффективность в коммутационные схемы	Высокая эффективность из-за низких потерь ESR	Низкая эффективность из-за более высоких внутренних потерь
Размер для того же пульсирующая производительность	Меньший (до ~50% снижение)	Больше для эквивалентный рейтинг пульсации
Диапазон напряжения	от ~2,5 В до 63 В типичный	от ~6,3 В до 450 В+ доступен
Типичный приложения	ЦП VRM, графический процессор силовые, DC-DC преобразователи, высокочастотные стабилизаторы	Массовая фильтрация, выпрямленные источники питания, аудио, общая электроника

Применение алюминиевых полимерных конденсаторов

Благодаря такой электрической прочности алюминиево-полимерные конденсаторы широко используются во многих современных электронных системах.

1. Импульсные источники питания

Алюминиевые полимерные конденсаторы обычно используются в импульсных источниках питания, чтобы сгладить выходное напряжение и уменьшить пульсации.Их быстрый электрический отклик поддерживает цепи, которые включаются и выключаются с высокой скоростью.Это помогает источнику питания подавать более чистое и стабильное питание к подключенным компонентам.Они особенно полезны в компактных силовых конструкциях, где важны производительность и пространство.

2. Материнские платы и модули регулятора напряжения процессора.

Эти конденсаторы часто размещаются рядом с процессорами и схемами памяти на материнских платах.В этой роли они помогают поддерживать быстрые изменения потребляемого тока от ЦП и поддерживать стабильное напряжение вокруг чувствительных цифровых компонентов.Стабильная подача питания важна, поскольку процессоры могут очень быстро менять нагрузку во время работы.Их использование в этих областях помогает улучшить общую стабильность доски.

3. Преобразователи постоянного тока в постоянный.

В преобразователях постоянного тока используются алюминиевые полимерные конденсаторы для поддержки каскадов преобразования напряжения, которые работают на высоких частотах переключения.Конденсаторы помогают уменьшить пульсации и стабилизировать выходной сигнал при быстрых изменениях нагрузки.Это делает их полезными в устройствах связи, промышленной электронике и встроенных системах.Их компактный размер также делает их практичными для плотной компоновки преобразователей.

4. Видеокарты и высокопроизводительные вычислительные платы

Видеокартам и вычислительным модулям часто требуется быстрая и стабильная поддержка тока во время интенсивной обработки.Алюминиевые полимерные конденсаторы помогают поддерживать плавную подачу питания на микросхемы, работающие в условиях динамических нагрузок.Это важно в системах, используемых для игр, рендеринга, обработки данных и аппаратного обеспечения искусственного интеллекта.Их применение в этих платах обеспечивает надежную работу при повторяющихся изменениях нагрузки.

5. Автомобильная электроника

В автомобильных системах эти конденсаторы используются в блоках управления, информационно-развлекательных системах и схемах регулирования мощности.Транспортные средства содержат множество электронных модулей, которым требуется надежная поддержка напряжения в компактных помещениях.Алюминиевые полимерные конденсаторы хорошо подходят для этих конструкций, поскольку они обеспечивают стабильное электрическое поведение в сложных условиях эксплуатации.Их использование распространено в современной автомобильной электронике, где важна последовательность.

6. Промышленное контрольно-измерительное оборудование

Промышленные контроллеры, платы автоматизации и блоки управления питанием часто включают в себя алюминиевые полимерные конденсаторы.Этим системам необходима стабильная электронная работа в течение долгих часов непрерывного использования.Конденсаторы помогают поддерживать чистую мощность в цепях управления, модулях связи и секциях преобразователя.Это делает их полезными в заводском оборудовании, устройствах мониторинга и встроенном промышленном оборудовании.

7. Телекоммуникационные и сетевые устройства.

В маршрутизаторах, коммутаторах, базовых станциях и модулях связи в секциях регулирования мощности используются алюминиево-полимерные конденсаторы.Эти устройства часто работают непрерывно и зависят от стабильного выходного напряжения для обработки сигналов и данных.Конденсаторы помогают поддерживать более чистое питание внутри компактного оборудования с высокой плотностью размещения.Их роль важна для обеспечения бесперебойной работы коммуникационной электроники.

Технические характеристики алюминиевых полимерных конденсаторов

Параметр	Спецификация
Емкость	от ~10 мкФ до 1500 мкФ (типичный диапазон для типов полимеров)
Номинальное напряжение	от ~2,5 В до 63 В округ Колумбия
Перенапряжение	Обычно 1,1× до 1,2× номинального напряжения (кратковременно)
СОЭ (эквивалент Серийное сопротивление)	от ~3 мОм до 30 мОм при 100 кГц
Пульсирующий ток Рейтинг	~ от 1 А до 10 А (среднеквадратичное значение) (при 100 кГц, 105°C в зависимости от размера)
Импеданс	Уменьшается с частота;обычно <50 mΩ at 100 kHz
Температура Диапазон	от −55°С до +105°С (некоторые до +125°C)
Выносливость (Пожизненный)	от ~5000 до Более 20 000 часов при 105°C
Ток утечки	≤0,01 × С × В (мкА) через 2 минуты
Толерантность	±20% стандарт
Размер корпуса	от ~5 мм до 18 мм диаметр (радиальный);доступны компактные корпуса SMD
Тип монтажа	Радиальный вывод (сквозной) или SMD (чиповый)
Полярность	поляризованный (обратное напряжение обычно не более 1 В)
Частота Характеристики	Стабильно до Диапазон ~500 кГц–1 МГц
Рассеяние Фактор (tan δ)	~0,02–0,10 при 120 Гц

Заключение

Алюминиевые полимерные конденсаторы ценятся за низкое ESR, высокую устойчивость к пульсациям тока, термическую стабильность и хорошие высокочастотные характеристики в компактных электронных конструкциях.Их твердый электролит помогает повысить надежность и срок службы, что делает их полезными в источниках питания, материнских платах, преобразователях постоянного тока, автомобильных системах, промышленном оборудовании и сетевых устройствах.В то же время у них есть ограничения, такие как более высокая стоимость, меньший диапазон напряжений и чувствительность к перенапряжению, поэтому важен правильный выбор.Выбор подходящей детали зависит от соответствия емкости, напряжения, ESR, пульсирующего тока, номинальной температуры, размера и технических характеристик фактическим требованиям схемы.
