XCS20-3TQ144I Руководство FPGA: функции, приложения, альтернативы и таблицы данных

Это руководство посвящено XCS20-3TQ144I, типу чипа FPGA из семейства Spartan/XL.Это объясняет, что делает чип, как он работает и где его можно использовать.Вы узнаете о его логической емкости, входных/выводах, уровнях напряжения и о том, как она обрабатывает различные температуры.Он также рассказывает о том, как программировать пошаговый чип, как сигналы въезжают и выходят из него, как создать несколько чипов вместе, и на какие проекты этот чип хорош.В статье также подчеркиваются размеры пакетов, производственный фон и подходящие альтернативные модели для различных потребностей в дизайне.

Каталог

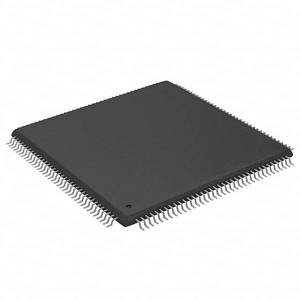

Xcs20-3tq144i Обзор

А XCS20-3TQ144I, создан для обеспечения экономичной программируемой логики для приложений, нуждающихся в умеренной логической плотности и гибких возможностях ввода-вывода.Он предлагает приблизительно 20 000 системных ворот, предоставляя достаточно логических ресурсов для реализации цифровых проектов.Работая при 3,3 В с совместимостью ввода/вывода для систем 3,3 В и 2,5 В, он поддерживает оценку скорости «-3», отмечая баланс между производительностью и использованием мощности.Он рассчитан на промышленные температуры от -40 ° C до +100 ° C, что делает его подходящим для суровых сред.Он опирается на архитектуру XC4000 с надежной поддержкой для программирования внутри системы, а скорости системы превышают 80 МГц, когда-то идеально подходит для обработки сигналов, логического прототипирования и логики управления в устройствах, чувствительных к затратам.Семейство Спартанского и Спартанского XL представляет собой раннее поколение FPGA в Xilinx, направленное на сбалансирование производительности и доступности.Построенные на архитектуре XC4000, они обеспечивают логические функции, идеально подходящие для больших объемов, чувствительных к стоимости приложений.

Если ваш проект зависит от этого надежного спартанского устройства, зарегистрируйте свои массовые заказы XCS20-3TQ144I сегодня, чтобы обеспечить доступность во время длительности акций.

XCS20-3TQ144I CAD MODEL

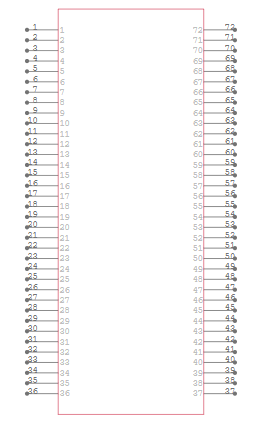

XCS20-3TQ144I Символ

XCS20-3TQ144I FONEPRINT

XCS20-3TQ144I 3D модель

Xcs20-3tq144i функции

Логическая емкость: XCS20-3TQ144I предоставляет приблизительно 20 000 системных ворот, предоставляя адекватное пространство для реализации сложных цифровых логических цепей.Эта емкость хорошо подходит для логических приложений среднего класса, таких как государственные машины, контроллеры интерфейса и задачи умеренной обработки сигналов, не требуя ресурсов FPGA высокой плотности.

Булавки ввода/вывода: При поддержке до 113 выводов ввода/вывода устройство обеспечивает гибкую связь с внешними компонентами.Эти линии ввода -вывода могут быть настроены для различных стандартов, что позволяет с легкостью взаимодействовать с FPGA с датчиками, модулями памяти, шин связи и других периферийных устройств системы.

Рабочее напряжение: Устройство работает при подаче ядра 3,3 В и совместимо со стандартами ввода/вывода 3,3 В и 2,5 В.Эта гибкость напряжения обеспечивает более легкую интеграцию с системами смешанных напряжений и сводит к минимуму необходимость дополнительных компонентов, смещающих уровень в проекте.

Скорость: Скорость «-3» выявляет характеристики внутреннего времени и задержки размножения устройства.Эта классификация помогает оценить максимальные рабочие частоты и ограничения времени, особенно для синхронных конструкций или приложений, требующих надежных производительности времени.

Температурная диапазон: Оценка для промышленного температурного диапазона от -40 ° C до +100 ° C, XCS20-3TQ144i создан для надежной работы в требовательных средах.Он подходит для использования в прочных приложениях, таких как промышленная автоматизация, наружные системы и автомобильная электроника, где требуется широкая тепловая толерантность.

Конфигурация : Эта FPGA поддерживает программирование внутри системы, позволяя обновлять и изменять дизайн даже после того, как чип установлен на печатной плате.Эта возможность полезна при прототипировании и обновлениях поля, поскольку она повышает гибкость и сокращает циклы разработки.

Согласие: XCS20-3TQ144I не соответствует ROHS, что означает, что он может содержать свинцовые или другие ограниченные вещества.Несмотря на то, что это ограничение, подходящее для многих промышленных и устаревших систем, может повлиять на его право на использование в новых продуктах, связанных с текущими стандартами окружающей среды и безопасности.

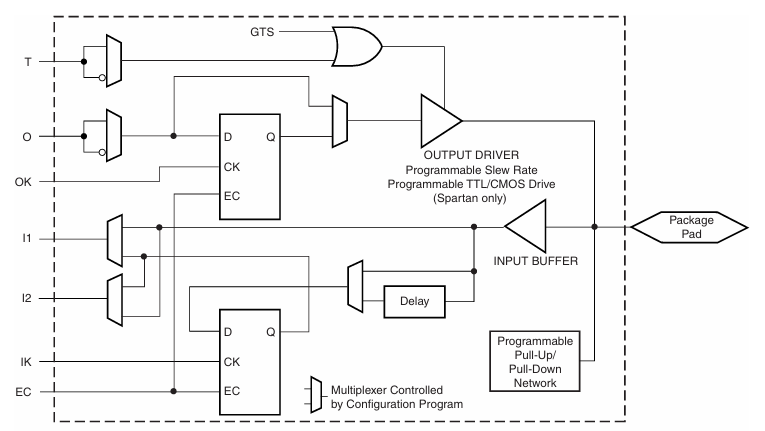

Упрощенная схема Spartan/XL IOB -блока

Эта диаграмма показывает, как блок ввода/вывода (IOB) в FPGA Spartan/XL, такой как XCS20-3TQ144I, обрабатывает сигналы, входящие в чип и выходить из чипа.Он управляет как входными, так и функциями вывода с помощью настраиваемой логики.Для вывода сигнал проходит через мультиплексор и может храниться в шлепанце, прежде чем отправлять.Выходной путь включает в себя управление для буферов из трех состояний (T), дополнительного поставки (OK) и программируемых функций, таких как скорость STRW и уровень напряжения (TTL/CMOS).Выходной драйвер отправляет окончательный сигнал на внешний штифт чипа (пакетная площадка).Для ввода сигнал от внешнего штифта сначала забуферен, и он может пройти через задержку, если это необходимо.Затем он проходит через другой шлепанц, где его можно защелкнуть тактовым сигналом.Путь ввода включает в себя программируемое вытягивание или раскрытие, чтобы предотвратить плавающие значения.В целом, IOB позволяет вам контролировать, как сигналы вводят и выходят из FPGA с гибким временем, уровнями напряжения и логическим поведением, помогая XCS20-3TQ144I адаптироваться ко многим различным конструкциям схемы.

Схема схемы режима Spartan/XL Express

Эта диаграмма показывает, как Spartan-XL FPGA, такие как XCS20-3TQ144I, запрограммированы с использованием режима Express с 8-битной шиной данных.Первый чип получает данные из системы через контакты D0 - D7.Резистор 3,3 кОм поднимает линию инициации, если не существует проблемы во время установки.Основные контрольные сигналы (программа, init, dod и cclk) используются по всем FPGA.Когда программа снижается, все чипы подготовлены к конфигурации.Данные вытекают от первого чипа Dout к D0-D7 следующего чипа, позволяя цепочке нескольких устройств Daisy.Сигнал CCLK сохраняет все синхронизировать.Эта настройка полезна, когда несколько FPGA должны быть запрограммированы вместе быстро и в правильном порядке.

Спецификации XCS20-3TQ144I

Тип	Параметр
Производитель	AMD/Xilinx
Ряд	Spartan®
Упаковка	Поднос
Статус частично	Устаревший
Количество лабораторий/CLBS	400
Количество логических элементов/ячеек	950
Всего битов RAM	12800
Номер в/вывода	113
Количество ворот	20000
Напряжение - поставка	4,5 В ~ 5,5 В.
Монтажный тип	Поверхностное крепление
Рабочая температура	-40 ° C ~ 100 ° C (TJ)
Пакет / корпус	144-LQFP
Пакет устройства поставщика	144-TQFP (20x20)
Базовый номер продукта	XCS20

Приложения XCS20-3TQ144I

Цифровая обработка сигнала (DSP)

XCS20-3TQ144I способен обрабатывать расчеты данных, что делает их подходящими для задач DSP, таких как фильтрация, улучшение звука и обработка видео.Его ткань FPGA позволяет создавать пользовательские логические трубопроводы, которые эффективно обрабатывают рабочие нагрузки с арифметичкой, которые распространены в системах звуковой модуляции, шумоподавления и эхо-отмены.Вы можете адаптировать блоки обработки непосредственно в аппаратном обеспечении, обеспечивая более низкую задержку и лучшую производительность, чем использование традиционных микроконтроллеров или процессоров общего назначения.

Системы связи

На платформах связи эта FPGA поддерживает реализацию различных протоколов, используемых при передаче данных, модуляции и обнаружении/коррекции ошибок.Будь то проводные системы, такие как Ethernet или в беспроводных модулях передачи, XCS20-3TQ144I обеспечивает надежную логическую инфраструктуру для критических и чувствительных к протоколу функций.Его настраиваемые контакты ввода/вывода и детерминированный логический отклик делают его идеальным для обработки рукопожатия, обрамления, маршрутизации пакетов и декодирования сигнала управления в пользовательском оборудовании связи.

Системы управления и промышленная автоматизация

В области автоматизации заводов, робототехники или приложений управления двигателем XCS20-3TQ144I предлагает надежные возможности и обработку времени для управления входами датчиков и выходов привода.Вы можете разработать точные циклы управления, которые обеспечивают синхронизированное движение и быстрые ответы обратной связи, отличные в машинах ЧПУ, конвейерах и системах ПЛК.Промышленная температурная диапазон устройства дополнительно обеспечивает его долговечность и производительность в суровых операционных средах.

Системы сбора данных

Возможности параллельной обработки FPGA делают его эффективным при сборе и обработке больших объемов данных из аналого-цифровых преобразователей (ADC), датчиков или других измерительных устройств.Это полезно в научных инструментах и ​​мониторинге окружающей среды, где данные должны обрабатывать и проанализированы на месте, прежде чем регистрироваться или передавать.Возможность настройки логики позволяет фильтрации, сжатие и форматирование датчиков.

Обработка изображений и видео

В приложениях, ориентированных на изображение, такие как наблюдение, медицинская визуализация и машинное зрение, XCS20-3TQ144i может обрабатывать визуальные данные.Он поддерживает обнаружение краев, отслеживание объектов или функции манипуляции с пикселями непосредственно в оборудовании.Это удаляет обработку узкого места, с которой процессоры общего назначения сталкиваются с задачами с высокой скоростью и обеспечивает лучшую производительность в приложениях, требующих быстрого времени реакции, таких как автоматизированные системы проверки.

Сетевое оборудование

Используемые в маршрутизаторах, коммутаторах и контроллерах сетевого интерфейса, FPGA может управлять переключением пакетов, переводом протокола и управлению буфером.Вы можете разгрузить конкретные функции, такие как проверка заголовка или проверка контрольной суммы в FPGA, оптимизация системы для более низкой задержки и более высокой пропускной способности.Его широкая совместимость ввода/вывода и программируемая логика также позволяют легко перебраться между различными стандартами связи.

Автомобильная электроника

Это устройство хорошо вписывается в системы транспортных средств, такие как информационно-развлекательная, инструментария панели панели и передовые системы помощи водителям (ADA).Его способность выдерживать промышленные температуры обеспечивает стабильность в средах транспортных средств.Задачи, такие как обработка сигналов для входов камеры, интеграция данных из нескольких подсистем транспортных средств или контроль шин в транспортных средствах, все могут быть настроены в рамках этой FPGA.

Аэрокосмическая и защита

В защите и авионике, где важны надежность и детерминистическое поведение, XCS20-3TQ144i используется для обработки радиолокационных сигналов, зашифрованной связи и обработки телеметрии.Его нелетущая конфигурация и толерантность к радиации (в некоторой степени из-за его более простой архитектуры) делают ее подходящим для систем полета и критически важных операций.

Тестовое оборудование

Осциллографы, логические анализаторы и генераторы сигналов получают выгоду от производительности и реконфигурируемой природы этой FPGA.Он позволяет создавать гибкие тестовые платформы, где такие функции, как запуск, генерация формы волны или анализ сигналов, могут быть скорректированы после производства путем перепрограммирования логики, улучшения универсальности и увеличения продолжительности жизни продукта.

Xcs20-3tq144i аналогичные детали

• XCS20-4TQ144C

XCS20-4TQ144C является совместимой с PIN-контактом альтернативой XCS20-3TQ144I, расположенной в том же 144-контактном пакете TQFP и предлагая те же 113 контактов ввода-вывода и 20 000 системных ворот.Ключевое отличие заключается в его скорости, где обозначение «-4» указывает на немного более низкую производительность по сравнению с версией «-3».Он работает в коммерческом температурном диапазоне (от 0 ° C до +85 ° C), что делает его заменой применениям, не требующим промышленного уровня экологической толерантности.Для устаревших конструкций, которые определяют приоритеты в совместимости пакетов по сравнению с максимальной производительностью, это устройство предлагает бесшовную замену.

• XCS20-4PQ208C

Этот вариант поставляется в более крупном 208-контактном пакете PQFP и поддерживает 160 контактов ввода/вывода, что больше, чем 113 из XCS20-3TQ144I.Он сохраняет такую ​​же логическую емкость и скорость скорости (-4), предлагая идентичные возможности обработки.Его расширенный счет ввода/вывода делает его идеальным для конструкций, требующих большего количества внешних соединений, таких как комплексное управление интерфейсом или параллельная обработка входов данных.Это подходящая альтернатива, когда вам нужно масштабировать ввод -вывод без изменения внедрения основной логики.

• XCS20-4VQ100C

XCS20-4VQ100C является компактной опцией в 100-контактном пакете VQFP с 77 контактами ввода-вывода, поддерживая те же 20 000 системных ворот и -4 скорости.Несмотря на то, что у него меньше штифтов, его меньший след идеально подходит для дизайнов с ограниченными пространством, где недвижимость доски ограничена.Это делает его лучшей альтернативой для тех, кто хочет миниатюрировать свое оборудование, сохраняя при этом основную функциональность FPGA, особенно во встроенных системах или портативных приложениях.

XCS20-3TQ144I Шаги программирования

1. Дизайн

Программирование начинается с создания вашей цифровой конструкции с использованием языка аппаратного описания (HDL), такого как VHDL или Verilog.Этот шаг выполняется в комплексе xilinx ISE Webpack Swiet, который предоставляет интегрированную среду разработки для написания и управления вашим кодом FPGA.На этом этапе вы определяете поведение ваших логических функций, регистров, государственных машин и интерфейсов в соответствии с требованиями вашего приложения.

2. Синтез и реализация

Как только код HDL записан, он должен быть синтезирован.Этот процесс переводит ваш код высокого уровня в сетевой список на уровне затвора, который соответствует внутренним логическим блокам XCS20-3TQ144I.После синтеза этап реализации отображает список сети на физические ресурсы FPGA.Он присваивает логические элементы, маршруты взаимодействия и обеспечивает выполнение ограничений по времени.Здесь ISE оптимизирует ваш дизайн для области, скорости или питания в зависимости от выбранных вами настроек.

3. Поколение Bitstream

После реализации конструкция преобразуется в файл конфигурации, известный как бит -стриг (.bit).Этот файл содержит всю информацию, необходимую для программирования FPGA, включая макет логических блоков, маршрутизацию и конфигурационные биты.Этот шаг важен, потому что Bitstream действует как мост между вашим программным дизайном и конфигурацией аппаратного обеспечения.

4. Программирование FPGA

Чтобы загрузить бит -ремешки в FPGA, вы будете использовать инструмент для Impact Software, включенный в ISE.Начните с подключения XCS20-3TQ144I к вашему компьютеру с помощью совместимого программиста JTAG, такого как кабель платформы Xilinx USB.Запуск удара, и он обнаружит устройство FPGA с помощью границы.Затем назначьте свой сгенерированный файл .bit на обнаруженное устройство и инициируйте процесс программирования.Инструмент переносит бит -ремешка на устройство, настраивая его внутреннюю логику.

5. Проверка

После завершения программирования убедитесь, что FPGA ведет себя как предполагалось.Это может быть сделано с помощью функционального тестирования на плате разработчиков или Testbench, или путем запуска моделирования в ISE с использованием выходов формы сигнала.Если вывод не соответствует ожиданиям, вернитесь к шагам входа в дизайн или синтеза, чтобы устранение неполадок и пересмотра вашей логики.

XCS20-3TQ144I Размеры упаковки

• Тип пакета: 144-TQFP (тонкая Quad Flat Package)

• Размер тела: 20 мм × 20 мм

• Подача (Расстояние между свинцами): 0,5 мм

• Монтажный тип: Поверхностное крепление

• Пакет/корпус: 144-LQFP (низкопрофильный Quad Flat Package)

XCS20-3TQ144I Производитель

XCS20-3TQ144I был первоначально изготовлен Xilinx, ведущая компания в области программируемых логических устройств, известных по новаторской технологии FPGA.После приобретения Xilinx Усовершенствованные микро -устройства (Амд ) В 2020 году все продукты Xilinx FPGA, включая XCS20-3TQ144I, теперь продаются и поддерживаются под брендом AMD.AMD продолжает поддерживать наследие инноваций Xilinx, предлагая надежную поддержку проектирования, долгосрочное управление жизненным циклом и интеграцию в более широком портфеле адаптивных вычислительных решений.Как официальный производитель, AMD обеспечивает доступ к документации, программным инструментам и ресурсам, необходимым для использования устаревших и текущих семей FPGA.

Заключение

XCS20-3TQ144I-это надежный и гибкий чип, который хорошо работает во многих электронных проектах, особенно тех, которые нуждаются в логике среднего уровня и сильном управлении вводами/выводом.Он может обрабатывать жесткие среды, поддержать в системе программирование и хорошо поддерживать такие вещи, как обработка сигналов, промышленные машины, системы связи и многое другое.Вы также можете выбрать аналогичные версии чипа с большим или меньшим количеством булавок в зависимости от ваших потребностей в дизайне.Программирование это просто с использованием инструментов Xilinx.Несмотря на то, что это из более старой семьи FPGA, он все еще полезен сегодня и полностью поддерживается AMD, компанией, которая теперь управляет всеми чипами Xilinx.
