Xor Gate объяснил: символ, таблица истины, методы строительства и приложения

В этом руководстве рассказывается о Гейтсе XOR (Exclusive-OR), особом виде логических ворот, используемых в цифровых цепях.Это объясняет, как Xor Gates работают не так, как простые ворота, такие как, или, и не.Вы узнаете об их символах, таблицах истины и о том, как построить их, используя стандартные ворота, Нэнд Гейтс и ни ворота.Руководство также представляет чип 7486, который имеет четыре ворота Xor внутри.Он показывает, где используются xor gates, как в шифровании, добавление чисел в компьютерах и проверка ошибок.Это также объясняет хорошие моменты, такие как схемы меньше и быстрее, и плохие точки, например, более сложные и использующие большую мощность.К концу вы поймете, почему Xor Gates так полезны в современной электронике.

Каталог

Что такое врата Xor?

Ворот XOR (Exclusive-OR)-это особый вид логического затвора, используемого в цифровой электронике.Это работает немного иначе, чем основные ворота, такие как и, или, и не то, что вы, возможно, уже знаете.В то время как эти основные ворота легко описать с помощью простых правил, xor Gate немного более уникальны.Основная идея затвора XOR заключается в том, что он дает выход 1 (или «true») только тогда, когда именно один из двух его входов составляет 1. Если оба входа одинаковы, либо обоих 0 или оба 1, выход будет 0 (или «false»).Вы можете подумать об этом таким образом: шейки XOR проверяют, если входные данные разные.Если они разные, это дает 1. Если они одинаковы, это дает 0.

С точки зрения логической алгебры (математика логических ворот), операция XOR написана как ab ' + a'b.Это означает:

• А, а не б

• ИЛИ

• Не а и б

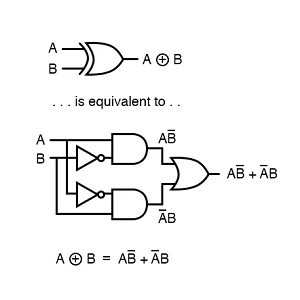

Это выражение показывает, что вы можете построить xor Gate, используя основные детали: два и ворота, два не ворота и один или затворы.Вторник XOR помогает комбинировать различные входы умным образом.Это делает сложные схемы меньше и быстрее, потому что вы можете заменить кучу основных ворот только одним ворот XOR.Это экономит пространство и улучшает, насколько хорошо работает схема.

Символ и истина таблица Xor Gates

На схемах схемы затвор XOR выглядит почти как затвор или затвор, но имеет дополнительную изогнутую линию рядом с входами.Эта дополнительная линия показывает, что она «эксклюзивна», то есть вывод высокий (1), когда входные данные разные.Если входные данные одинаковы, выходной сигнал низкий (0).На рисунке ниже показан логический символ для затвора XOR (Exclusive-OR).Он имеет два входных терминала, помеченные A и B, и один выходной терминал, помеченный Y. Форма аналогична или затвора или имеет дополнительную изогнутую линию на входной стороне, чтобы представлять «эксклюзивное» поведение.Выход Y становится высоким (1) только тогда, когда входы A и B различны.

Рисунок 2. Символ 2-в-входной xor Gate

Таблица истинности для 2 входа XOR Gate

Когда есть два входа (a и b), затворы Xor работают так:

• Если как A, так и B равен 0, выход Y равен 0.

• Если A равно 0, а B равен 1, выход Y составляет 1.

• Если A равно 1, а B равен 0, выход Y составляет 1.

• Если как A, так и B - 1, выход Y равен 0.

Логическое выражение для 2 входа XOR:

Это означает: y равно 1, когда A равно 1, а B равен 0, или когда A - 0, а B - 1.

А	Беременный	У
0	0	0
0	1	1
1	0	1
1	1	0

Таблица истинности для 3-в-входных xor Gate

Когда существует три входа (A, B и C), затвор XOR следует за простого правила.Выход составляет 1, когда есть нечетное количество 1s среди входов.Например:

• Если один вход составляет 1 (а другие 0), выход - 1.

• Если три входа составляют 1, выход равен 1.

• Если два входа равен 1 или нет 1, выход равен 0.

Логическое выражение для 3 входа XOR:

Это можно расширить как:

А	Беременный	В	У
0	0	0	0
0	0	1	1
0	1	0	1
0	1	1	0
1	0	0	1
1	0	1	0
1	1	0	0
1	1	1	1

Пример:

• a = 1, b = 0, c = 0 → один вход составляет 1 → Выход Y = 1.

• a = 1, b = 1, c = 0 → два входа: 1 → вывод Y = 0.

• a = 1, b = 1, c = 1 → три входа: 1 → Выход Y = 1.

Стандартная конструкция цепи Xor Gates

Стандартный затвор XOR строится с использованием двух и ворот, два не ворота и один или ворота.Хотя этот метод работает надежно, он увеличивает количество компонентов и общий размер схемы.Чтобы избежать этой сложности, многие предпочитают использовать только NAND или NOR Gates.Они известны как универсальные ворота, потому что их можно использовать для создания любого другого типа логических ворот.Использование только NAND или NOR Gates упрощает производство и управление запасами, уменьшая разнообразие необходимых деталей.Кроме того, схемы, сделанные таким образом, часто меньше, потребляют меньше энергии и стоят меньше.Освоение строительства XOR с NAND или NOT GATES является ценным навыком для проектирования эффективных и практических электронных систем.

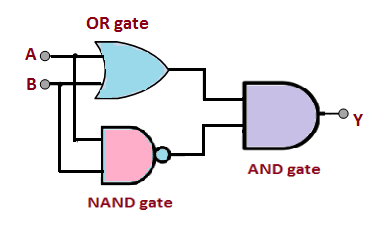

Диаграмма показывает стандартную конструкцию затвора XOR, используя или затвора или затвора NAND и An And Gate.Входные данные A и B сначала обрабатываются затвором или затвором NAND.Выходы этих двух ворот затем подаются в An An и Gate, вывод которого является конечным результатом.

Строительство ворот Xor с воротами Нанд

Xor (Exclusive Or) Gate является важным логическим затвором в цифровой электронике, который выводит высокий сигнал (1) только тогда, когда его два входа различаются.Интересным и практическим упражнением является строительство ворот XOR, используя только ворота NAND.Это демонстрирует гибкость и силу затвора NAND, который известен как универсальный затвор, потому что его можно использовать для построения любого другого типа логического затвора.Чтобы создать ворота XOR, используя только ворота NAND, требуются пять ворот NAND.Первый шаг - инвертировать оба входа, A и B. Это делается путем подключения каждого входа к затвору NAND, где оба входа затвора связаны вместе.Когда вход подается в оба клеммы затвора NAND, выход становится логическим не входным.В результате два ворота NAND используются для производства, а не B.

Следующий шаг включает в себя объединение исходных и инвертированных сигналов для получения промежуточных результатов.Третий ворота NAND принимает Ant A в качестве входов, в то время как четвертый NAND Gate принимает B, а не A. Эти ворота создают сигналы, которые высоки только тогда, когда A и B различны, согласуясь с поведением, ожидаемом от функции XOR на промежуточной стадии.Наконец, выходы от двух промежуточных ворот NAND подаются в пятый ворота Нанд.Этот последний ворота выполняет логический NAND на двух промежуточных сигналах.Из -за характера комбинированных сигналов эта окончательная операция NAND успешно генерирует вывод XOR.Результатом является высокая мощность, когда A и B различаются, а низкий выход, когда A и B одинаковы, выполняя таблицу истинности затвора XOR.

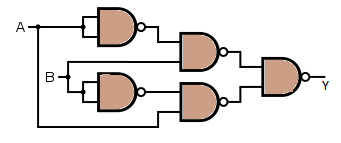

Рисунок 4. Создание ворот XOR с воротами Нанд

Фигура четко иллюстрирует эту настройку.На нем показаны пять Nand Gates, взаимосвязанных таким образом, чтобы отразить описание выше.Два ворота используются для инвертирования входов A и B. Еще два ворота объединяют исходные и инвертированные входы для формирования промежуточных сигналов.Выходы этих ворот, наконец, объединяются через пятый штанги NAND для получения выхода XOR, помеченного как Y. Эта конфигурация не только достигает функции XOR, но и подчеркивает адаптивность и простоту, которые Nand Gates привносят в конструкцию цифровой схемы.

Построение ворот XOR с ними и воротами

Затворы XOR также могут быть построены только с использованием только ворот.Подобно методу, который использует Nand Gates, этот подход начинается с создания инвертированных версий исходных входов.Два и ворота используются, по одному для каждого входа, для выполнения этой инверсии.Таким образом, схема имеет доступ не только к исходным входам, но и к их дополнениям, что позволяет более сложным комбинациям.После инвертирования входов схема создает два промежуточных сигнала.One Net Net Gate объединяет вход с исходным входом B.Другой Net Net Gate объединяет исходный вход с инвертированным входом B.

Эти два промежуточных результата важны, потому что они изолируют условия, при которых именно один из двух исходных входов является истинной, поведение затвора XOR.Наконец, два промежуточных результата подаются в последнюю или ворота.Этот последний ворота объединяет два сигнала, завершая функцию XOR.Результатом является высокий выход (логика 1), когда точно один вход высокий, а в противном случае низкий (логический 0).Использование только ни врата для создания затвора XOR демонстрирует гибкость и силу универсальных ворот, что делает конструкции более однородными, эффективными, а иногда и легче изготовленным в интегрированных цепях.

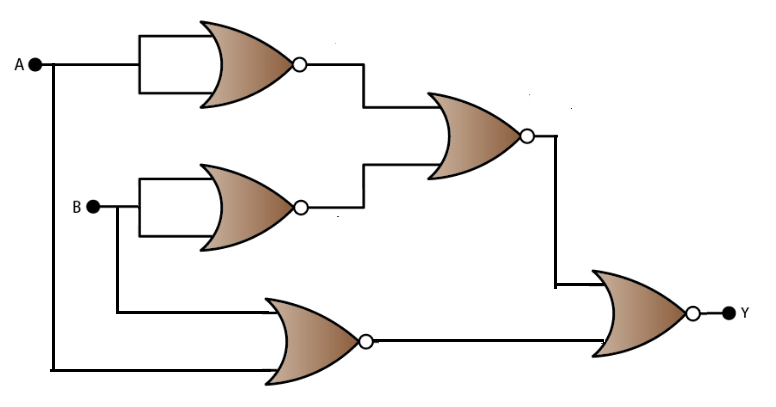

Рисунок 5. Создание затвора Xor с ними, но и воротами

Диаграмма иллюстрирует логическую схему, полностью построенную ни с ними, чтобы реализовать операцию XOR.Входы, помеченные A и B, сначала проходят через отдельные и ворота, которые инвертируют их.Эти инверсии (A 'и B') затем в сочетании с противоположным исходным входом через еще два или ворота.Результаты этих комбинаций подаются в конечный или затвор, создавая выход Y. Эта структура тщательно слоится и не операции для воспроизведения точного поведения затвора XOR.

7486 Quad 2-input xor gate

7486 Quad 2-in-input gate-это интегрированная схема, которая содержит четыре независимых ворот Xor в пределах одного 14-контактного двойного встроенного пакета (DIP).Он является частью популярных 74-серийных устройств TTL (Transistor-Transistor Logic), что делает его одним из основных продуктов в цифровой электронике.Функция XOR (Exclusive Or) важна в логических системах, поскольку она выводит высокий сигнал только тогда, когда два входа различаются.Это поведение полезно в таких приложениях, как логическое сравнение, генерация паритета и проверка, бинарная арифметика и простые схемы принятия решений.В дополнение к стандартной версии TTL доступен вариант CMOS 7486, который предлагает более низкое энергопотребление.Это делает чип отличным выбором для проектов, которые требуют энергоэффективности, таких как устройства, управляемые аккумулятором.Благодаря стандартной упаковке и макете штифтов 7486 может быть легко интегрирован в широкий спектр электронных систем.

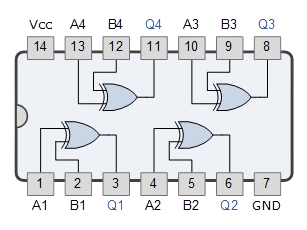

Рисунок 6. 7486 Quad 2-input xor gate gate

Внутренняя структура 7486 организована в четыре зарагата XOR, каждый с двумя входными контактами и одним выходным выводом.Inputs A1 and B1 (pins 1 and 2) feed the first gate, whose output Q1 appears on pin 3. Similarly, the second gate receives inputs A2 and B2 (pins 4 and 5) and provides output Q2 on pin 6. The third gate uses A3 and B3 (pins 9 and 10) as inputs, with output Q3 on pin 8, and the fourth gate uses A4 and B4 (pins 12 and 13) with output Q4 on pin 11. Power for the chip isПоставляется через контакт 14 (VCC), а контакт 7 подключен к земле (GND).На рисунке ясно показывает эти отношения, помогая вам быстро понять, как подключить и использовать устройство в своих цепях.

Приложения Xor Gates

Шифрование и безопасная передача данных

Xor Gates играют роль в области криптографии и безопасных коммуникаций.В простых схемах шифрования открытое текстовое сообщение объединяется с секретным ключом, используя операцию XOR для создания CipherText.Этот зашифрованный текст кажется совершенно случайным, не зная ключа, что затрудняет расшифровку неавторизованных сторон.Более того, поскольку операция XOR легко обратима, применяя один и тот же ключ к зашифрованному тексту, восстанавливает исходное сообщение, оно идеально подходит как для процессов шифрования, так и для процессов дешифрования.Эта характеристика делает Xor Gates основным, но мощным инструментом в разработке безопасных протоколов связи.

Цифровые арифметические операции

В цифровой арифметике Xor Gates являются важными компонентами для выполнения основных операций, таких как добавление и вычитание.В частности, в бинарном дополнении, для вычисления суммы двух битов используется затвора XOR без учета переноса.В более сложных схемах, таких как полные добавки, Xor Gates работают вместе с и или или воротами, чтобы управлять как суммой, так и значениями.Аналогичным образом, операции вычитания в цифровых цепях часто используют xor gates в сочетании с представлением дополнения двух.Их предсказуемое поведение с бинарными входами делает их важными для проектирования эффективных, быстрых арифметических единиц в процессорах и калькуляторах.

Шлепанцы и счетчики

Кса Гейтс отлично подходит в создании последовательных логических цепей, включая шлепанцы и счетчики.Шлетники-это строительные блоки элементов памяти, способные хранить один бит данных, а счетчики используются для последовательности через определенное количество состояний в цифровой системе.Гейтс -хроды позволяют переключать операции, что означает, что они могут изменить состояние вывода, когда будут выполнены определенные условия ввода.Такое поведение важно при разработке шлепанцев Т-типа и асинхронных счетчиков, где изменения динамического состояния необходимы на основе тактовых входов или контрольных сигналов.Их использование гарантирует, что схемы реагируют точно и эффективно на входные изменения с течением времени.

Современная электроника и сложные системы

Помимо основных логических функций, Xor Gates способствуют работе более сложных электронных систем.Они используются в механизмах обнаружения ошибок и коррекции, таких как паритетные генераторы и шашки, где они помогают проверить целостность данных во время передачи.В цифровых компараторах Xor Gates определяют различия между двумя двоичными числами, выводя высокий сигнал, если биты не совпадают.Кроме того, Xor Gates помогают в методах обработки сигналов и модуляции, где необходим точный контроль над сигналами.Их универсальная природа делает их ядро ​​сложных цифровых систем, от устройств связи до микропроцессоров и встроенных систем.

Преимущества Xor Gates

Эффективная обработка операций с нечетной функцией

Гейтс XOR предназначены для получения высокой мощности, когда нечетное количество их входов высокое (TRUE) и низкий выход, когда количество высоких входов равно.Это свойство делает их чрезвычайно ценными в цифровых конструкциях, которые требуют обнаружения нечетной функции, таких как переключающие состояния, выявление различий между битами и контролирующие изменения состояния в шлепанцах и счетчиках.Вместо того, чтобы создавать сложные сети с несколькими основными воротами для достижения того же результата, простая структура XOR может эффективно управлять такими операциями, что значительно упрощает сложность проектирования.

Упрощение логических выражений

В проектировании цифровой логики минимизация сложности логических выражений является важным шагом к созданию эффективных цепей.Xor Gates по своей природе объединяют несколько логических операций (и, или, а не) в одну компактную функцию.Стратегически используя Xor Gates, вы можете преобразовать сложные выражения в гораздо более простые формы, что снижает необходимость обширной проводки и взаимосвязи.Упрощение не только приводит к более легкой реализации в интегрированных цепях, но также сводит к минимуму шансы на ошибки проектирования, повышая как производительность, так и надежность цифровых систем.

Сокращение количества компонентов

Одним из прямых результатов логического упрощения с использованием xor gates является уменьшение количества требуемых компонентов.Вместо того, чтобы использовать несколько стандартных ворот для выполнения сложной операции, один затвор XOR часто может выполнять одну и ту же задачу.Эта консолидация уменьшает общее количество затворов, сохраняет ценное пространство на печатных платах (ПХБ) или интегрированных чипах и позволяет создавать более компактные, легкие устройства.Меньше компонентов также означают меньше припоев, соединений и потенциальных точек отказа, что приводит к повышению долговечности и более простому обслуживанию.

Увеличение скорости цепи и более низкое энергопотребление

Минимизируя количество ворот и взаимосвязи, схемы, включающие в себя xor Gates, могут достичь более быстрой скорости обработки.Каждый логический затвор вводит небольшую задержку (известную как задержку распространения), поэтому меньшее количество ворот между входом и выходом означает меньшую общую задержку в обработке сигналов.Кроме того, поскольку существует меньше активных компонентов компонентов, общее энергопотребление схемы падает.Это делает Xor Gates идеальным для чувствительных к энергосистемам, таким как мобильная электроника, носимые устройства и датчики Интернета вещей (IoT).

Обнаружение ошибок и коррекция

Гейтс - это строительные блоки в системах, предназначенных для обеспечения точности данных.В методах обнаружения ошибок, таких как проверка паритета, Xor Gates вычисляют, является ли количество из них в наборе данных равно или нечетно.Если бит паритета не совпадает во время проверки данных, это указывает на ошибку.Кроме того, Xor Gates играют роль в более сложных кодах коррекции ошибок, таких как коды хамминга, что позволяет системам не только обнаружить, но и правильные ошибки.Это необходимо в таких областях, как телекоммуникации, хранение данных и вычисления, где даже незначительная коррупция данных может иметь последствия.

Эффективно в сравнении данных

Во многих цифровых системах, особенно в процессорах и схемах памяти, часто и точно сравнивать два набора данных.Xor Gates делают этот процесс высокоэффективным.При сравнении двух битов xor Gate выводит высокий сигнал, если биты отличаются, и низкий сигнал, если они одинаковы.Подключив выходы множества ворот XOR через структуру NOR или NAND, целые слова (например, 8-битные, 16-битные или 32-битные данные) можно сравнить одновременно.Эта способность быстрого сравнения хороша для таких задач, как проверка памяти кэш -памяти, декодирование инструкций и процессы защищенных процессов проверки данных.

Надежность и безопасность

В отраслях, где безопасность и надежность не подлежат обсуждению, такие как аэрокосмическая, автомобильная, медицинские устройства и инфраструктура, Ксарские ворота важны.Их использование в проверке ошибок, проверке избыточности и мониторинге системы гарантирует, что сбои или расхождения обнаруживаются быстро и точно.Например, в системах авионики Xor Gates могут сравнивать избыточные выходы датчиков для обнаружения неисправностей.В медицинском оборудовании они обеспечивают целостность данных во время критического мониторинга.Их надежность и предсказуемое поведение в различных условиях делают Xor Gates доверенным компонентом в системах, где даже краткая ошибка может привести к катастрофическим результатам.

Недостатки Xor Gates

Сложная внутренняя структура

Врат Xor (Exclusive или) имеет более сложный внутренний дизайн, чем основные логические ворота, такие как и или или нет.В то время как AN и ворота могут быть построены только с несколькими транзисторами, реализация затвора Xor обычно требует комбинации нескольких основных ворот, таких как и, или, или не работать вместе.Альтернативно, большее количество транзисторов необходимо, если XOR строится непосредственно на уровне транзистора.Эта сложность не только увеличивает размер затвора в интегрированной схеме, но также делает процессы проектирования и проверки более вовлеченными.

Более высокое энергопотребление

Из -за большего количества внутренних компонентов и переходов, необходимых для выполнения операции XOR, эти ворота обычно потребляют больше мощности, чем более простые ворота.Каждый переход между логическими состояниями (от 0 до 1 или наоборот потребляет энергию, и, поскольку Гейтс -Гейтс имеет больше этапов внутри, они сталкиваются с большей активностью переключения.Это может быть проблематичным в приложениях с батарейным питанием или чувствительными к энергии, таким как мобильные устройства, медицинские имплантаты или удаленные датчики.Со временем совокупный эффект множества ворот XOR, работающих вместе, может повлиять на общую энергоэффективность устройства или системы.

Увеличенная задержка сигнала

В цифровых цепях, задержка сигнала, технически известная как задержка распространения, относится к количеству времени, которое требуется для изменения при вводе затвора, который будет отражаться на его выходе.Поскольку ворота Xor состоят из нескольких слоев внутренней логики, каждый слой добавляет небольшую задержку.По сравнению с более простыми воротами, такими как и или или или или или Xor Gates, требуется больше времени для прохождения сигнала.В высокоскоростных цепях эти задержки могут накапливаться и привести к таким проблемам, как ошибки времени, настройка и удержание нарушений или даже сбои системы.Вы должны часто разрабатывать дополнительные коррекции времени или оптимизации вокруг ворот Xor, чтобы обеспечить надежную производительность на высоких скоростях.

Сложность проектирования с несколькими входами

В то время как два входных Xor Gates являются относительно распространенными и управляемыми, проектирование функций XOR с более чем двумя входами вводит сложность.Истинный много входные затворы XOR ведет себя иначе, чем просто подключение нескольких двух входных Xor Gates в последовательности;Полученная логика становится сложнее предсказать и управлять.Например, XOR с четырьмя входами выводит 1, если нечетное количество входов составляет 1, правило, которое может запутаться в крупных системах.Создание таких функциональности часто требует создания дерева Xor Gates, увеличивая количество компонентов и взаимосвязи.Это не только приводит к более крупным областям физической схемы, но и усложняет анализ времени, макет и маршрутизацию в процессе проектирования, что делает его более сложным для обеспечения правильной и эффективной работы.

Сложная отладка и обслуживание

Устранение неполадок, которые в значительной степени полагаются на логику XOR могут быть более сложными, чем работа с цепями, составленными в основном из более простых ворот.Поскольку поведение XOR зависит от точной комбинации входов, даже незначительный глюк, такой как слегка задержка сигнала или спорадическая ошибка, может привести к непредсказуемому изменению выхода.Кроме того, xor Logic имеет тенденцию скрывать взаимосвязь между входами и выходами;Небольшое изменение одного входа может перевернуть выход, что может быть не сразу интуитивно понятно во время отладки.В результате вы должны потратить больше времени на анализ и диагностику проблем, часто требуя специализированных инструментов, таких как логические анализаторы или программное обеспечение для моделирования для определения неисправностей.На этапах обслуживания эта дополнительная сложность может увеличить стоимость и время, необходимое для обновления, ремонта или расширения цифровых систем, которые в значительной степени зависят от операций XOR.

Заключение

Xor Gates очень важны в современных электронных устройствах.Они помогают с такими работами, как безопасная общение, математика в компьютерах и проверка ошибок в данных.Несмотря на то, что они немного сложнее и используют большую мощность, чем простые ворота, Крор Гейтс делает цепи быстрее, меньше и надежнее.Знание того, как работают Кса Гейтс, как их построить и где их использовать, может помочь вам создать лучшие и умные электронные системы.
