Простое руководство по операциям DMA

Прямой доступ к памяти (DMA) помогает устройствам напрямую общаться с памятью, не вовлекая процессор.Это позволяет данных быстро и эффективно переноситься, в то время как процессор выполняет другие задачи.DMA улучшает скорость и производительность всей системы, что делает ее практическим решением для управления передачами данных.

Каталог

Введение в прямой доступ к памяти (DMA)

Прямой доступ к памяти (DMA) - это функция, найденная в большинстве современных компьютеров.Это помогает устройствам с различными скоростями обмена данными без перегрузки ЦП.Обычно процессор должен был бы перемещать детали данных за кусок из одного места в другое, что связывает его и оставляет его неспособным выполнять другие задачи.С DMA этот повторяющийся процесс обрабатывается отдельным контроллером, что позволяет ЦП сосредоточиться на других действиях.Это делает всю систему быстрее и эффективнее.

Понимание операций DMA

Инициирование передачи DMA

Когда DMA необходимо передавать данные, он начинается с настройки контроллера DMA.Это включает в себя указание деталей, таких как местоположения памяти и продолжительность передачи данных.После этого ЦП отправляет команду в интерфейс ввода/вывода, который затем делает запрос контроллеру DMA.Этот шаг гарантирует, что процесс передачи данных начинается плавно.

Роль контроллера DMA в передаче данных

Как только контроллер DMA получает запрос, он оценивает приоритет задачи.Затем он связывается с системой управления шиной, чтобы получить доступ к памяти.ЦП временно снимается, позволяя контроллеру DMA вступить во владение.В течение этого времени контроллер напрямую управляет передачей данных, освобождая процессор для обработки других операций.Это разделение труда обеспечивает эффективное движение данных без ненужных перерывов.

Процесс передачи данных

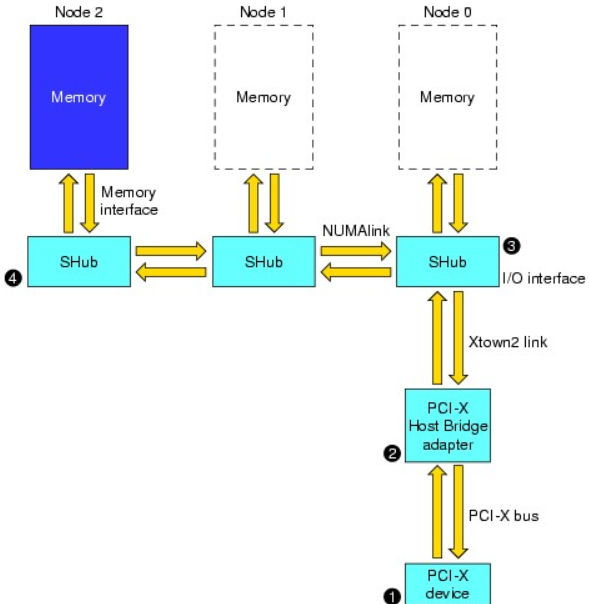

Благодаря управлению шиной контроллер DMA запускает фактическую передачу.Он отправляет сигналы чтения и записи для перемещения данных непосредственно между памятью и внешними устройствами.Этот процесс не зависит от процессора, что означает, что ЦП не должен управлять каждым шагом.Перед запуском контроллер DMA использует предварительную исходную позицию и длину данных, чтобы убедиться, что передача является точной и беспроблемной.

Завершение передачи DMA

Когда передача завершена, контроллер DMA выпускает шину обратно в процессор.Он также посылает сигнал на интерфейс ввода/вывода, чтобы указать, что задача выполняется.Интерфейс ввода/вывода, в свою очередь, останавливает внешнее устройство и информирует ЦП через запрос прерывания.На этом этапе процессор кратко проверяет результаты передачи, прежде чем возобновить свои первоначальные задачи.Этот шаг гарантирует, что передача данных была успешной и позволяет системе продолжать работать плавно.

Методы доступа к памяти DMA и CPU

Технология DMA позволяет внешним устройствам получать доступ к памяти без постоянного участия в процессоре.Этот баланс достигается с помощью методов совместного использования времени, гарантируя, что как процессор, так и DMA могут получить доступ к памяти по мере необходимости.Вот три обычно используемых метода:

Остановка процессора для доступа к памяти

В этом методе контроллер DMA временно останавливает доступ ЦП к памяти.DMA отправляет запрос на остановку процессора, берет контроль над адресом, данных и управляющими шинами и начинает передавать данные.После завершения переноса DMA выпускает управление, позволяя процессору возобновить свои задачи.Этот метод прост и хорошо работает при передаче больших блоков данных.Однако во время передачи процессор остается холодным, что может снизить общую эффективность системы для высокоскоростных устройств.

Техника кражи цикла

Этот метод позволяет процессору и DMA обмениваться доступом к памяти, по очереди.Когда DMA необходимо передавать данные, он «крадет» несколько циклов памяти, позволяя ЦП продолжать выполнять инструкции большую часть времени.DMA вступает только при необходимости, гарантируя, что как ЦП, так и DMA могут эффективно работать.Этот метод полностью уравновешивает нагрузку, чем полностью останавливает процессор, поскольку он минимизирует время простоя для процессора.

Чередовый доступ к памяти между DMA и CPU

При таком подходе время доступа к памяти делятся на меньшие циклы, с отдельными временными интервалами, выделенными на DMA и процессора.Например, во время одного цикла DMA обращается к памяти, а в следующем процессор берет свою очередь.Такое расположение гарантирует, что ни ЦП, ни DMA не должны долго ждать, чтобы получить доступ к памяти.Поскольку управление автобусом чередуются предсказуемо, этот метод не требует постоянных запросов и передач, что делает его эффективным и плавным.Его часто называют «прозрачным DMA», потому что процессор не чувствует никакого прерывания в своих операциях.
