Комплексный обзор IC Logic Gate 7408

IC 7408 - это универсальный логический чип Gate, предназначенный для различных цифровых приложений.В нем расположены четыре независимых 2-в-входных и ворот, что делает его надежным выбором для строительных цепей, которые требуют логических операций.Независимо от того, создаете ли вы простые системы или более сложные конструкции, этот IC предлагает гибкость и простоту использования, обеспечивая эффективную производительность и прямую интеграцию.

Каталог

Обзор 7408 интегрированной схемы

А 7408 IC-это компактный чип, который содержит четыре двух входных и ворота.Он предназначен для того, чтобы облегчить создание и работу с цифровыми системами.Каждый затвор имеет два входа и один вывод, выполняющий основную логическую операцию, которая помогает в создании цепей для различных приложений.

Этот IC широко используется, потому что он упрощает процесс проектирования цифровых цепей.Независимо от того, работаете ли вы над небольшим проектом или более сложной системой, 7408 обеспечивает надежный способ реализации логических операций.Его универсальность позволяет в сочетании с другими компонентами, давая вам возможность создавать широкий спектр электронных решений.Дизайн чипа также гарантирует, что его можно плавно интегрировать в проекты, будь то инженер или любитель, исследуя мир электроники.

Ключевые функции 7408 интегрированной схемы

Совместимость с различными логическими семьями

IC 7408 предназначен для беспрепятственной работы с логикой TTL, что делает его универсальным выбором для различных типов цепей.Его способность напрямую взаимодействовать с CMOS, NMOS и другими выходами TTL гарантирует, что она может быть интегрирована в широкий диапазон систем без каких -либо хлопот.

Четыре независимых и ворота

Этот IC включает в себя четыре отдельных двух входных и ворот.Каждый ворота работает независимо, давая вам гибкость для их использования для нескольких задач в одной и той же схеме.Эта настройка особенно полезна при разработке систем, которые требуют нескольких логических операций.

Работает в широком диапазоне напряжения

IC эффективно работает в широком диапазоне напряжения, позволяя использовать его в различных конфигурациях мощности.Независимо от того, работает ли ваша система на более низких или более высоких уровнях напряжения, 7408 создан для надежной обработки.

Низкое энергопотребление

Одним из преимуществ IC 7408 является его эффективный дизайн, который обеспечивает низкое использование мощности.Эта функция делает его отличным выбором для систем, где сохраняющая энергия является приоритетом, особенно на устройствах, управляемых аккумулятором.

Иммунитет высокого шума

IC построен для противодействия интерференции от электрического шума, обеспечивая стабильную и последовательную работу.Это означает, что ваша схема будет функционировать как предполагаемая, даже в средах, где шум может быть проблемой.

Быстрая скорость переключения

IC 7408 предназначен для быстрой производительности, с быстрыми скоростями переключения, которые позволяют эффективно обрабатывать сигналы.Эта функция особенно полезна в приложениях, требующих быстрых ответов и высокоскоростных операций.

Защита от перегрузки

IC включает в себя функции, предотвращающие повреждение от чрезмерного тока или напряжения, что помогает продлить срок службы.Эта защитная способность гарантирует, что ваша схема остается безопасной во время неожиданных изменений в условиях питания.

Минимальные уровни шума

В дополнение к своему иммунитету с высоким шумом IC генерирует минимальный внутренний шум во время работы.Это приводит к более чистому обработке сигналов и лучшей производительности для ваших цепей.

Несколько линий ввода и вывода

С восемью входными линиями и четырьмя выходными линиями IC предоставляет достаточные параметры подключения.Эта настройка дает вам гибкость для проектирования цепей, которые требуют нескольких соединений без какой -либо сложности.

Технические характеристики 7408 интегрированной схемы

Параметр	Ценить
Логическая семья	Ттл
Количество ворот	Quad 2-input и
Двойной в линии (DIL)	14 PIN
Независимый 2 вход и ворота	4
Напряжение питания (VCC)	4,75 В до 5,25 В.
Входное напряжение высокого уровня (VIH)	2 В (мин)
Входное напряжение низкого уровня (VIL)	0,8 В (макс)
Выходное выходное напряжение (VOH)	2,7 В (мин)
Выходное напряжение низкого уровня (VOL)	0,5 В (макс)
Входной ток (IIH/IIL)	± 20 мкА (макс)
Выходной ток (IOH/IOL)	± 8 мА (макс)
Задержка распространения (TPD)	11ns (типичный)
Диапазон рабочей температуры	0 ° C до 70 ° C.
Упаковка	Двойной встроенный пакет (DIP)

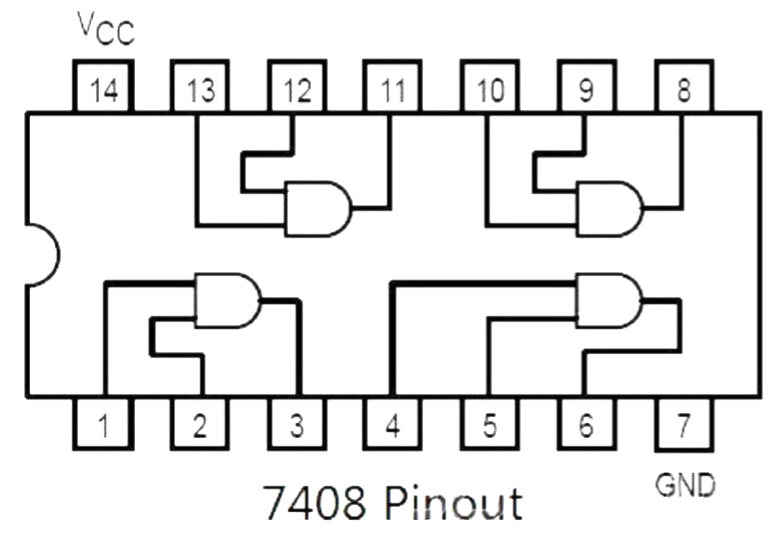

Диаграмма распиновки 7408 IC

IC 7408 имеет четырнадцать булавок, каждый из которых служит конкретной функции.К ним относятся булавки для земли (GND) и источника питания (VCC).PIN 1 действует как первый вход для первого и Gate, PIN 2 служит вторым входом, а PIN 3 доставляет выход для этого затвора.Аналогично, контакты с 4 по 6 обрабатывают входы и вывод для второго и затвора.

Вывод 7 обозначен как земное соединение, обеспечивающее правильное питание чипа.На противоположном конце контакт 14 служит штифтом VCC, который обеспечивает необходимую мощность для эффективной работы чипа.

Диаграмма IC 7408 использует «A» и «B», чтобы указать входы для каждого затвора, в то время как «Y» представляет выход.«GND» и «VCC» выделяют подключения на земле и питание, помогая вам понять, как чип интегрирует в схему.

Конфигурация PIN 7408 IC

Штифт №	Название вывода	Описание
1	Входной затвор 1	Ввод первого и затвора (вход A1)
2	B Входной затвор 1	Ввод первого и затвора (вход B1)
3	Y выходной затвор 1	Вывод первого и затвора
4	Входной затвор 2	Ввод второго и затвора (вход A2)
5	B Входной затвор 2	Ввод второго и затвора (вход B2)
6	Y Вывод GATE 2	Вывод второго и затвора
7	Земля	Земля (общая почва для всех ворот)
8	Y Выходной затвор 3	Ввод третьего и затвора (вход A3)
9	B Входной затвор 3	Ввод третьего и затвора (вход B3)
10	Входной затвор 3	Вывод третьего и затвора
11	Y Вывод GATE 4	Положительный источник питания
12	B Входной затвор 4	Ввод четвертого и затвора (вход A4)
13	Входной затвор 4	Ввод четвертого и затвора (вход B4)
14	VCC - положительное предложение	Вывод четвертого и затвора

Таблица истины для IC 7408

IC 7408 содержит четыре 2-в-входных и ворота и работает в соответствии с простой таблицей правды, которая отражает основную логику An и Gate.

A (вход)	B (вход)	Y (выход)
0	0	0
0	1	0
1	0	0
1	1	1

В таблице:

• «А» и «B» - это два входа для каждого и ворота.

• «Y» представляет выходной сигнал.

• «0» и «1» указывают на низкие (0В) и высокие (обычно 5 В в логике TTL), соответственно.

Выход (Y) An и Gate становится высоким (1) только тогда, когда оба входа (A и B) высоки (1).Если один или оба входа низкие (0), выход остается низким (0).Такое поведение последовательно во всех четырех и воротах в 7408 IC.

Эквивалентные параметры для IC 7408

• SN7408: Эквивалент 7408, часть серии Texas Instruments SN

• 74LS08: Версия Schottky с низким уровнем мощности с более быстрым переключением и снижением потребления энергии

• 74HC08: Высокоскоростная версия CMOS с более широким диапазоном напряжения и более быстрой работой

• 74HCT08: Высокоскоростные CMOS с входами, совместимыми с логикой TTL

• CD4081: Версия CMOS, поддерживающая диапазон напряжений от 3 В до 18 В

• MC14008: Версия CMOS, аналогичная CD4081, разработанная для приложений более высокого напряжения

Производители 7408 интегрированной схемы

IC 7408 является частью широко используемой серии цифровых логических цепей 74xx.Эта серия включает в себя множество ICS, каждый из которых предназначен для выполнения определенных логических функций.7408, в частности, представляет собой четырех входной и ворот, содержащий четыре и ворота, каждый с двумя входами.

Несколько полупроводниковых компаний производят 7408 IC и другие ICS в серии 74xx:

• Texas Instruments (TI): ведущая полупроводниковая компания, известная тем, что производит широкий спектр ICS, в том числе в серии 74xx.

• Fairchild Semiconductor: теперь часть в полупроводнике, Fairchild была одной из первых компаний, которая производила ICS 74xx серии.

• NXP Semiconductors: ранее Philips Semiconductors, NXP является известным производителем логики серии 74XX.

• Stmicroelectronics: глобальный производитель полупроводников, производящий различные ICS, в том числе из серии 74xx.

Хотя IC 7408 может немного различаться между производителями, версии обычно взаимозаменяемы, если они соответствуют стандартным спецификациям серии 74xx.

Приложения 7408 IC

Цифровые логические ворота

IC 7408 широко используется для реализации цифровых логических ворот в цепях.Его и ворота идеально подходят для выполнения основных логических операций в цифровых системах.

Бинарные счетчики

Этот IC играет роль в бинарных счетчиках, помогая сигналам процесса, которые увеличивают или уменьшают бинарный счет.Это обеспечивает точный подсчет в цифровых приложениях.

Мультиплексоры

Мультиплекторы полагаются на логические ворота, подобные тем, которые в 7408, чтобы объединить несколько входных сигналов в один выход.IC обеспечивает плавный выбор сигнала и обработку.

Шлепки

7408 часто используется при разработке шлепанцев, которые необходимы для создания элементов памяти в цифровых системах.Это помогает эффективно хранить и переключать бинарные данные.

Водитель автобуса/приемник

В шинах данных этот IC действует как драйвер или приемник, что обеспечивает надежную передачу данных между компонентами без помех или потери сигнала.

Адрес декодеры

IC также используется в декодировании адресов, процесс, который обеспечивает правильную маршрутизацию сигналов в определенных местах памяти или оборудования в цифровых устройствах.

Защелкивания данных

7408 ICS может помочь создать защелки данных, которые временно хранят данные для обработки.Это делает их ценными в чувствительных к времени приложениям.

Логические цепи затвора

Этот IC формирует основу многих логических цепей затвора, обеспечивая постоянные и надежные логические операции для сложных конструкций.

Декодеры

Декодеры используют и ворота, как в 7408 IC, для преобразования двоичных входов в определенные выходы, обеспечивая точное декодирование сигнала.

Регистры смены

Регистры Shift требуют точных логических операций, а 7408 IC помогает в изменении и эффективном хранении данных в этих системах.

Счетчики

Этот IC вносит свой вклад в различные конструкции счетчиков, предоставляя логику, необходимую для подсчета процессов в цифровых устройствах.

Арифметические схемы

IC используется в арифметических цепях для выполнения основных операций, таких как добавление и вычитание, поддерживая проектирование вычислительных систем.

Единицы памяти

В единицах памяти IC помогает в управлении потоком данных и хранением данных, обеспечивая бесшовные операции чтения и записи.

Измерительные инструменты

7408 ICS используется в измерении инструментов для обработки сигналов и обеспечения точных показаний, обеспечивая надежные измерения.

Серверы

Серверы используют IC для управления потоком данных и выполнением логических операций, повышая их эффективность и возможности обработки.

Alus (арифметические логические единицы)

IC является неотъемлемой частью ALU, помогающей выполнять как арифметические, так и логические операции в процессорах и цифровых системах.

Системы управления

В системах управления IC обеспечивает логическое принятие решений и плавное выполнение автоматических процессов.

Вход/выходной интерфейс

Этот IC помогает управлять входными и выходными интерфейсами, управляя передачей данных между устройствами и обеспечивая правильную маршрутизацию сигнала.

Сигнал стробирования

Абсолютные максимальные оценки для 7408 IC

IC 7408 идеально подходит для стробирования сигналов, где он управляет и направляет поток сигналов в цепи, повышая общую производительность системы.

Напряжение снабжения	7 В
Входное напряжение	5,5 В.
Работа температура свободного воздуха	0 ° C до +70 ° C.
Диапазон температуры хранения	-65 ° C до +150 ° C.

Важно придерживаться этих максимальных рейтингов, чтобы обеспечить надлежащую функциональность и продолжительность жизни 7408 IC.Превышение этих пределов может привести к повреждению или привести к ухудшению производительности.Оставаясь в пределах этих указанных диапазонов, вы можете сохранить надежность и производительность IC в вашей схеме.

Максимальная задержка распространения

7408 IC имеет максимальную задержку распространения 10 наносекунд (NS).Это время, которое необходимо для изменения ввода, чтобы создать соответствующее изменение вывода.Эта характеристика особенно полезна для высокоскоростных цифровых цепей, где время и синхронизация имеют решающее значение для плавной работы.

Диапазон рабочей температуры

IC может эффективно работать в пределах широкого температурного диапазона от -55 ° C до 125 ° C.Это позволяет чипу надежно работать в различных условиях окружающей среды, от чрезвычайно холодных до очень горячих температур.Такая универсальность делает его подходящим для использования в промышленных приложениях, а также в настройках, которые могут испытывать экстремальные погодные условия или колебания температуры.

Диапазон температуры хранения

IC можно безопасно хранить в пределах температурного диапазона от -65 ° C до 150 ° C.Это гарантирует, что чип сохраняет свою функциональность даже после хранения в течение продолжительных периодов.Будь то неактивные периоды или во время транспортировки, этот широкий диапазон хранения защищает IC от потенциального повреждения из -за неблагоприятных условий хранения.

Высокоскоростная работа

IC 7408 предназначен для работы на высоких скоростях, достигая до 10 МГц.Эта возможность делает его подходящим для приложений, требующих быстрой обработки сигналов и быстрого отклика, особенно в высокоскоростных цифровых системах.Его надежная производительность в таких сценариях делает его предпочтительным выбором для многих инженеров и дизайнеров.

Рекомендуемые условия эксплуатации 7408 IC

Символ	Параметр	Мин	Тип	Максимум	Единицы
Венчурной	Напряжение снабжения	4.75	5	5.25	V.
VIH	Входное напряжение высокого уровня	2	-	-	V.
Виль	Входное напряжение низкого уровня	-	-	0,8	V.
Ioh	Высокий выходной ток	-0.4	-	-	магистр
Иол	Выходной ток низкого уровня	-	-	16	магистр
ТА	Бесплатная рабочая температура воздуха	0	-	70	° C.

Электрические характеристики 7408 IC

Символ	Параметр	Условия	Мин	Тип	Максимум	Единицы
VI	Входное напряжение зажима	Vcc = min, ii = -12ma	-	-	-1,5	V.
Ведущий	Выходное выходное напряжение	Vcc = min, ioh = max, vih = max	2.4	3.4	-	V.
Тол	Выходное напряжение низкого уровня	Vcc = min, iol = max, vih = max	-	0,2	0,4	V.
II	Входной ток @ максимальный входной напряжение	VCC = MAX, VI = 5,5 В	-	-	1	магистр
IIH	Входной ток высокого уровня	Vcc = max, vi = 2,4 В	-	-	40	µa
IIL	Входной ток низкого уровня	VCC = MAX, VI = 0,4 В	-	-	-1,6	магистр
Ios	Выходной ток короткого замыкания	VCC = Макс	-18	-	-55	магистр
ICCH	Ток снабжения с высокими выходами	VCC = Макс	-	4	8	магистр
Iccl	Ток подачи с выходом низкого	VCC = Макс	-	12	22	магистр

Характеристики переключения 7408 IC

Символ	Параметр	Условия	Мин	Тип	Максимум	Единицы
Tplh	Задержка распространения времени от низкого до высокого	CL = 15PF, RL = 400 Ом	-	22	-	нс
тфу	Время задержки распространения с высоким до низким уровнем	CL = 15PF, RL = 400 Ом	-	15	-	нс

Размерный рисунок
