Различия между LM358 и LM393 объяснены

LM358 и LM393 широко используются интегрированные цепи, которые служат различным целям в электронике.LM358 является двойным рабочим усилителем, идеально подходящим для усиления и обработки сигналов, в то время как LM393 является двойным компаратором, предназначенным для сравнения напряжений и вождения внешних нагрузок.В этой статье рассматриваются их функции, спецификации и приложения, которые помогут вам понять их роли и выбрать правильный для ваших нужд.

Каталог

Введение в ICS LM358 и LM393

Обзор IC LM358

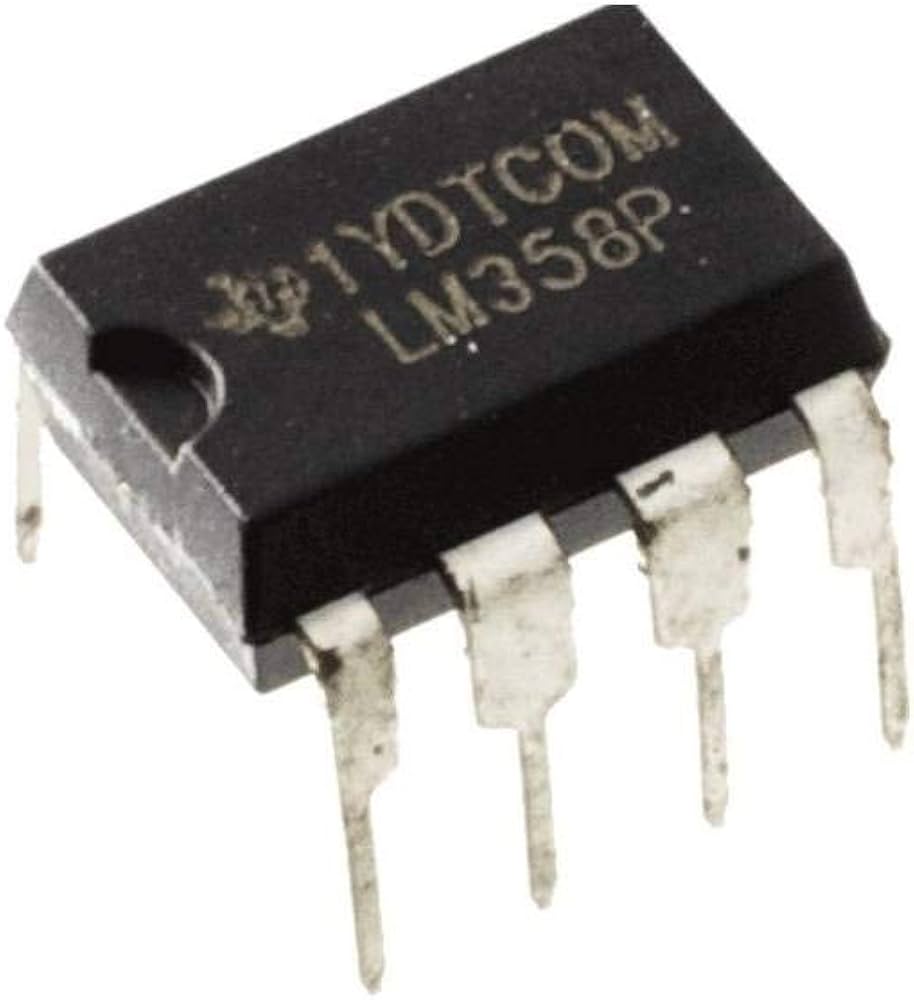

А LM358 является универсальной интегрированной схемой с двумя рабочими усилителями (OP-AMP), которые могут работать на одном источнике питания.По сути, это масштабированная версия Quad Op-AMP LM324, которая включает в себя четыре аналогичных усилителя.Что выделяет LM358, так это его способность работать в широком диапазоне входных напряжений, что соответствует диапазону источников питания.

Одной из примечательной особенности этого IC является его очень низкое напряжение входного ввода по умолчанию, которое составляет всего 2 мВ.Это означает, что он предлагает точную производительность прямо из коробки.Потребление мощности также эффективно, с типичным током 500UA и максимум 700UA, независимо от напряжения питания.

Температурная толерантность является еще одной силой LM358.Он функционирует надежно при температурах окружающей среды между 0 ° C и 70 ° C, с максимальной температурой соединения 150 ° C, что делает его подходящим для различных сред.В целом, LM358 обеспечивает надежную и последовательную производительность в компактном пакете.

Обзор IC LM393

А LM393 является интегрированной схемой, специально разработанной для использования в качестве компаратора напряжения, отличая ее от рабочего усилителя LM358.В то время как многие OP-AMPS могут функционировать в качестве компараторов, LM393 выделяется из-за его открытого коллекционного вывода.Эта функция делает его особенно эффективным для вождения нагрузок, поскольку она обеспечивает большую гибкость при подключении внешних компонентов.

Одним из ключевых возможностей LM393 является его способность обрабатывать нагрузки до 50 В и 50 мА.Это делает его практическим выбором для работы с типичными уровнями TTL, MOS и RTL.Кроме того, его выходной транзистор может держать нагрузку изолированной от заземления системы, что добавляет универсальность и безопасность в его приложения.Если вы ищете компаратор для выполнения таких задач, LM393 является надежным и эффективным вариантом для рассмотрения.

Подробные спецификации ICS LM358 и LM393

Параметр	Спецификация
Диапазон рабочих напряжений (однопоставка)	2,0 В пост.
Диапазон расщепления	± 1,0 В постоянного тока до ± 18 В постоянного тока
Текущее потребление (независимо от поставок)	0,4 мА
Входной смещение ток	25 NA
Входной ток смещения	5,0 На
Входное напряжение	5,0 мВ (максимум)
Входной диапазон общего режима	Распространяется на уровень земли
Дифференциальный диапазон входного напряжения	Равняется напряжению источника питания
Совместимость выходного напряжения	Уровни логики DTL, ECL, TTL, MOS и CMOS
Основ зажимы	Присутствовать на входах для повышения долговечности
Автомобильные приложения	Префикс «NCV», соответствующий стандартам AEC -Q100 и PPAP
Экологическое соблюдение	Без PB, без галогенов, без BFR, ROHS Compliant

Подробная информация о расписании LM358 и LM393 ICS

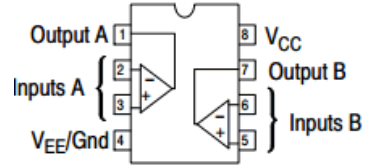

LM358 Конфигурация PIN

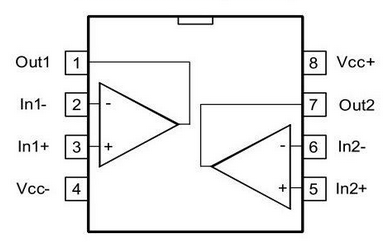

LM393 Конфигурация PIN -кода

FIN -функции LM358 и LM393

Штифт №	Название вывода	Описание
1	Вывод1	Вывод Op-AMP 1
2	Вход1-	Инвертирующий ввод Op-AMP 1
3	Вход1+	Не инвертирующий ввод Op-AMP 1
4	Vee, Gnd	Наземное или отрицательное напряжение питания
5	Input2+	Не инвертирующий ввод Op-AMP 2
6	Input2-	Инвертирующий ввод Op-AMP 2
7	Вывод2	Вывод Op-AMP 2
8	Венчурной	Положительное напряжение питания

Сравнение ключевых особенностей LM358 и LM393

Спецификация	LM358	LM393
Напряжение снабжения	32V, +/- 16V	36 В, +/- 18V
Дифференциальное входное напряжение	32V	36 В
Входное напряжение	3 МВ макс.	5 МВ макс.
Входной смещение ток	100na max.	250NA Макс.
Входной диапазон общего режима	0 В до V+ - 2 В	От 0v до v+ - 1,5 В
Большое усиление напряжения сигнала	100 В/мВ тип.	200 В/МВ тип.
Пропускная способность	1 МГц	Не указан

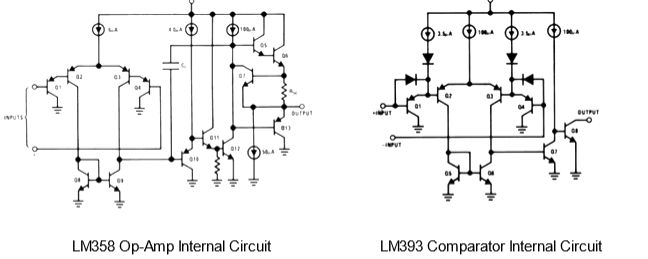

Внутреннее сравнение архитектуры LM358 и LM393

Когда вы впервые посмотрите на внутренние дизайны LM358 и LM393, они могут показаться похожими.Тем не менее, более близкий анализ показывает ключевые различия, которые соответствуют их уникальному использованию и спецификациям.

Оба ICS используют входные этапы, которые напоминают PNP-транзисторы «подключенные к Дарлингтону», что позволяет им почувствовать сигналы близко к земле.Однако текущие уровни на их дифференциальных этапах различаются.LM393 работает на более высоком токе, который помогает ему быстро усилить и переключать выходы - важная характеристика для его роли в качестве компаратора.С другой стороны, LM358, разработанный как линейный усилитель, не требует таких высоких токов, поэтому эта разница менее значима для его работы.

Наиболее заметное различие находится на их выходных этапах.LM393 имеет более простую конструкцию выходного сигнала, оптимизированную для быстрого переключения между уровнями напряжения, что соответствует ее функции в качестве компаратора.Его выходной сигнал также обеспечивает большую гибкость для подключения внешних компонентов.Напротив, LM358 имеет полностью линейную выходную стадию, обеспечивая плавную и непрерывную связь между входом и выходом - верилими для задач усиления.Эти структурные различия подчеркивают конкретные силы каждого IC в их соответствующих приложениях.

Приложения LM358 и LM393

LM358 Приложения

• Усилители преобразователей

LM358 хорошо подходит для усилителей преобразователей, где он обрабатывает сигналы от устройств, таких как датчики, и преобразует их в полезный формат.Его двойные операционные усилители позволяют им эффективно выполнять эти задачи во многих средах.

• Обычные схемы OP-AMP

Этот IC обычно используется в базовых цепях оперативных усилителей, таких как усиление, буферизация или обработка сигналов.Его надежная производительность и гибкость делают его популярным выбором для приложений общего назначения.

• Интеграторы, дифференциаторы, лето, добавки и подписчики напряжения

LM358 поддерживает различные функции математической и обработки сигналов, включая интеграцию, дифференциацию и добавление сигналов.Он также может действовать как последователь напряжения, стабилизируя уровни напряжения в цепях.

• Блоки усиления постоянного тока, цифровые мультиметры и осциллографы

Его способность обеспечивать стабильное усиление постоянного тока делает его ценным в таких устройствах, как мультиметры и осциллографы, где необходима точность и надежность для измерения и анализа сигналов.

• Корамеры для контроля и регулирования цикла

LM358 также может функционировать как компаратор в системах управления обратной связью.Это помогает поддерживать стабильную работу в приложениях, требующих точного регулирования тока или напряжения.

LM393 Приложения

• Цепи Compomature на напряжении

LM393 разработан специально для сравнения напряжения.Он сравнивает два входных напряжения и обеспечивает четкий выходной сигнал, что делает его идеальным для точных задач.

• Вождение реле, лампы и двигатели

Благодаря открытому коллекционеру LM393 может управлять внешними устройствами, такими как реле, лампы и двигатели, обеспечивая эффективные возможности вождения нагрузки в различных приложениях.

• Ноль пересечения детекторов

Этот IC обычно используется в цепях, которые необходимы для обнаружения точки, где сигнал переменного тока пересекает уровень нулевого напряжения, обеспечивая правильное время синхронизации сигнала.

• Пиковые детекторы напряжения

LM393 может помочь обнаружить наивысшее напряжение в сигнале, что делает его полезным в таких приложениях, как анализ сигналов или цепи защиты.

• Системы защиты и предупреждения высокого напряжения

Его способность обрабатывать высокие напряжения позволяет LM393 играть роль в системах защиты, где он контролирует и реагирует на небезопасные уровни напряжения.

• Схемы генератора

LM393 часто встречается в цепях генератора, которые генерируют последовательные сигналы для применений времени или формы волны, повышая ее универсальность в электронных системах.

Эквиваленты LM358 и LM393

LM358 эквиваленты

• LM358A

• LM358E

• LM358-N

• LM358W

LM393 эквиваленты

• LM358

• TL082

• LM311

Ключевые различия между LM358 и LM393

LM358	LM393
Двойной оперативный усилитель	Двойной компаратор
Относительно лучшие спецификации ввода	Относительно худшие входные характеристики
Выходной линейный с входом	Нелинейный выход
Стабильный с отрицательной обратной связью	Стабильный с положительными отзывами

Заключение

LM358 и LM393 являются универсальными и надежными ICS, предназначенными для различных приложений.LM358 идеально подходит для усиления и обработки сигналов, в то время как LM393 превосходит при сравнении напряжений и вождения.Понимание их функций и различий помогает вам выбрать правильный для ваших нужд.Оба ICS предлагают практические решения для широкого спектра задач в области электроники.
