Электродвижущая сила (ЭДС): определение, формула, типы и как она работает

В этой статье вы узнаете, что такое электродвижущая сила (ЭДС) и как она подает энергию, которая пропускает ток через цепь.Вы увидите, как ЭДС работает внутри таких источников, как батареи, генераторы и солнечные элементы, и как внутреннее сопротивление влияет на получаемое напряжение.Вы также изучите различные типы ЭДС и формулы, используемые для ее описания.К концу вы поймете, как измеряется ЭДС и чем она отличается от разности потенциалов.

Каталог

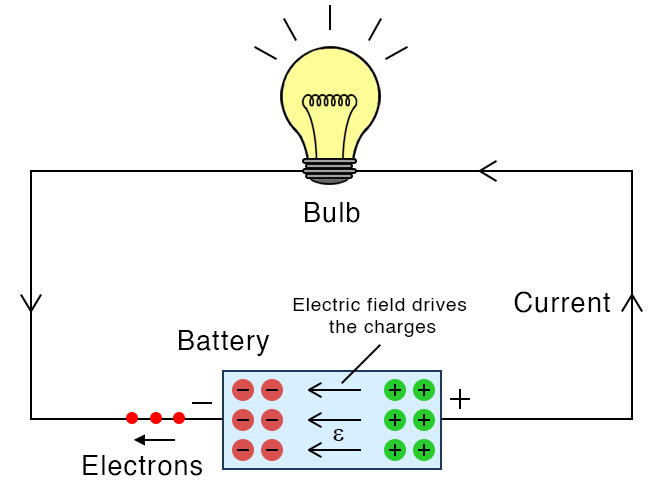

Рисунок 1. Электродвижущая сила (ЭДС) в цепи.

Что такое электродвижущая сила?

Электродвижущая сила (ЭДС) — это напряжение, создаваемое источником, который пропускает электрический ток через цепь.Несмотря на свое название, это не настоящая «сила», а энергия, подаваемая на единицу заряда такими устройствами, как батареи, генераторы, солнечные элементы и другие системы преобразования энергии.ЭДС определяет, сколько электрической энергии источник способен передать в нагрузку.На рисунке выше показано, как электродвижущая сила (ЭДС) приводит в движение заряды внутри источника энергии и инициирует протекание тока через цепь.

Как работает электродвижущая сила?

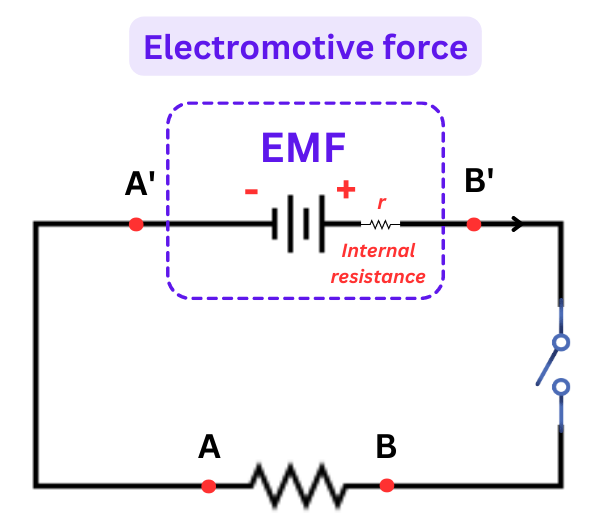

Рисунок 2. Принцип работы ЭМП

На рисунке выше показано, как электродвижущая сила (ЭДС) создает и поддерживает разность потенциалов внутри источника энергии.ЭДС работает путем преобразования другой формы энергии в электрическую, разделения зарядов внутри источника и создания напряжения на его клеммах.

В батарее электрохимические реакции перемещают заряды, а в генераторе изменяющиеся магнитные поля перемещают заряды посредством электромагнитной индукции.Во всех случаях ЭДС выполняет работу по перемещению зарядов против внутреннего электрического поля.

Когда цепь замкнута, эта разность потенциалов позволяет току течь.В открытом состоянии ЭДС все еще присутствует, но не может производить ток.На диаграмме также показано внутреннее сопротивление источника (r), которое снижает напряжение на клеммах при протекании тока.

Формула электродвижущей силы

Стандартное уравнение для батареи:

или эквивалентно,

Где:

• ε = электродвижущая сила

• В = напряжение на клеммах

• Я = ток

• R = внешнее сопротивление/сопротивление нагрузки

• r = внутреннее сопротивление источника

Обе формы выражают одну и ту же взаимосвязь между ЭДС, напряжением на клеммах и внутренним сопротивлением.

Типы электродвижущей силы

Различные технологии производят ЭМП с помощью различных механизмов:

Химическая ЭДС

Химическая ЭДС возникает, когда электрохимические реакции внутри батарей и элементов разделяют заряды, создавая разность потенциалов.Это считается разновидностью ЭДС, поскольку химическая энергия напрямую преобразуется в электрическую энергию, которая вызывает ток.В отличие от электромагнитной или солнечной ЭМП, химическая ЭМП не зависит от движения или света, она зависит исключительно от химических процессов.

Электромагнитная ЭДС

Электромагнитная ЭДС возникает, когда проводник испытывает изменяющееся магнитное поле, которое индуцирует напряжение в соответствии с законом индукции Фарадея.Этот тип ЭДС генерируется в таких устройствах, как генераторы, генераторы переменного тока и трансформаторы.По сравнению с химической ЭДС, она основана на механическом движении или изменении магнитного потока, а не на химических реакциях.

Солнечная или фотоэлектрическая ЭДС

Солнечная или фотоэлектрическая ЭДС возникает, когда фотоны солнечного света заряжают электроны в полупроводниковых материалах, позволяя им свободно перемещаться и создавать напряжение.Это квалифицируется как тип ЭДС, поскольку энергия света преобразуется непосредственно в электрическую энергию.В отличие от химической или электромагнитной ЭДС, фотоэлектрическая ЭДС не требует движущихся частей и полностью зависит от интенсивности света.

Термоэлектрическая ЭДС

Термоэлектрическая ЭДС генерируется, когда два спая разных металлов испытывают разницу температур, заставляя носители заряда мигрировать из горячих областей в холодные.Такое разделение зарядов, обусловленное температурой, образует измеримую ЭДС, поэтому термопары полагаются на этот механизм.В отличие от солнечной или электромагнитной ЭДС, термоэлектрическая ЭДС зависит исключительно от тепловой энергии, а не от света или магнитных полей.

Пьезоэлектрическая ЭДС

Пьезоэлектрическая ЭДС возникает, когда к определенным кристаллическим материалам прикладывается механическое напряжение, заставляющее электрические заряды смещаться внутри структуры.Это разделение зарядов, вызванное напряжением, генерирует напряжение, что делает его отдельной категорией ЭДС, основанной на преобразовании механической энергии.По сравнению с химической или термоэлектрической ЭДС, пьезоэлектрическая ЭДС почти мгновенно реагирует на изменения давления и не требует тепла, света или химических реакций.

Измерение электродвижущей силы

Точное измерение ЭДС важно при оценке энергосистемы, диагностике аккумуляторов и электрических испытаниях.

Использование вольтметра

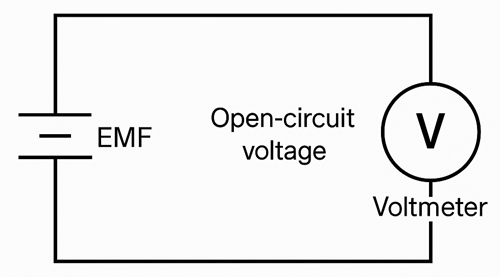

Рисунок 3. Измерение ЭДС с помощью вольтметра

На рисунке выше показана простая установка разомкнутой цепи, используемая для измерения ЭДС источника.Вольтметр измеряет ЭДС, подключая открытые клеммы источника, что позволяет ему считывать полное напряжение без протекания тока.Этот метод считается действительным, поскольку высокое внутреннее сопротивление вольтметра предотвращает нагрузку, гарантируя, что внутреннее сопротивление источника не влияет на измерение.По сравнению с потенциометрами или цифровыми приборами вольтметры проще и быстрее в использовании, но они обеспечивают меньшую точность в чувствительных приложениях.

Потенциометрический метод

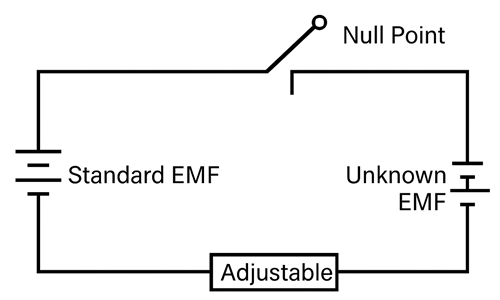

Рисунок 4. Измерение ЭДС с помощью потенциометра

На диаграмме выше показана установка нулевого баланса, используемая при потенциометрическом измерении ЭДС.Потенциометр измеряет ЭДС, сравнивая неизвестное напряжение со стандартным эталонным напряжением, используя метод нулевого баланса, при котором ток от источника не берется.Этот метод считается одним из наиболее точных способов измерения ЭДС, поскольку он полностью исключает ошибки нагружения.В отличие от вольтметров или цифровых мультиметров, потенциометры медленнее и сложнее в настройке, но они обеспечивают превосходную точность для лабораторных и калибровочных работ.

Цифровые инструменты

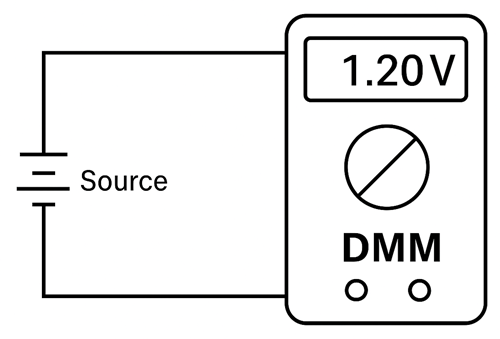

Рисунок 5. Измерение ЭДС с помощью цифрового мультиметра

На рисунке выше показано, как цифровой мультиметр считывает ЭДС непосредственно на клеммах источника.Цифровые мультиметры (DMM) измеряют ЭДС путем измерения напряжения на клеммах источника с помощью электронных схем.Они широко используются, поскольку сочетают в себе удобство, цифровую точность и возможность измерения нескольких электрических величин.Однако по сравнению с потенциометрами цифровые мультиметры могут вносить небольшие погрешности нагрузки из-за их конечного входного импеданса, хотя они остаются более практичными и удобными для пользователя, чем другие методы.

Применение электродвижущей силы

ЭМП важна для широкого спектра электрических и электронных систем, в том числе:

• Питание нагрузок с помощью аккумуляторов, генераторов и солнечных батарей.

• Эксплуатация промышленного оборудования и электродвигателей.

• Системы зарядки, такие как ИБП, автомобильные аккумуляторы и накопители возобновляемой энергии.

• Генерация измерительных сигналов в термопарах, пьезоэлектрических датчиках и других преобразователях.

• Системы сбора энергии для удаленных и портативных устройств.

• Поддержание уровня напряжения в распределительных сетях.

Электродвижущая сила (ЭДС) и разность потенциалов (PD)

Ниже приведена разница между ЭДС и разностью потенциалов, чтобы помочь вам увидеть, как каждый из них ведет себя в цепи.

Аспект	Электродвигатель Сила (ЭДС)	Потенциал Разница (ПД)
Определение	Энергия поставляется за единицу заряда источником	Энергия используется за единицу заряда между двумя точками
Расположение	Происходит внутри источника	Появляется по внешним компонентам
Схема Состояние	Измеренный когда цепь разомкнута	Измеренный когда течет ток
Причина	Источник выдвигает обвинения	Сборы терять энергию во время течения
Представляет	Итого предоставленная энергия	Энергия потребляется
Символ	Э или ε	В
Значение Отношение	Всегда ≥ ПД	Всегда ≤ ЭДС при протекании тока
Внутренний Эффект сопротивления	Не затронуто по нагрузке	Уменьшает когда нагрузка/внутреннее сопротивление потребляет энергию
Источник Примеры	Батарейки, генераторы, солнечные батареи	Резисторы, моторы, лампы
Физический Значение	Диски ток в цепи	Противостоит ток через компоненты
Работа Готово	Работа сделано по обвинению	Работа сделано по обвинениям
Единица	Вольт (В)	Вольт (В)
Существование в открытом контуре	Существует даже когда открыт	Ноль когда открыт (нет тока)
Направление	Отрицательный → положительный внутренний источник	Позитивный → минус во внешней цепи
Источник Поведение	Указывает сила источника	Указывает падение напряжения на компонентах

Заключение

Электродвижущая сила важна, потому что она показывает, как электрические источники создают и доставляют энергию в цепь.Различные формы ЭМП возникают в результате химических реакций, магнитных полей, света, тепла или механического давления.ЭДС можно измерить несколькими способами, каждый из которых обеспечивает разный уровень точности.Понимание ЭМП, ее типов и того, как она соотносится с разностью потенциалов, помогает более эффективно работать с электрическими системами.
