Типы разъемов волокон: SC против LC против FC против MTP против MPO

Офизовые разъемы помогают оптоволоконным кабелям, чтобы световые сигналы могли четко перемещаться.В этом руководстве вы получите простой разрыв того, что делают эти разъемы, как они работают, различные типы, какие функции искать, где они обычно используются, плюсы и минусы каждого, как выбрать правильный, и советы по настройке и поддержанию их хорошей формы.

Каталог

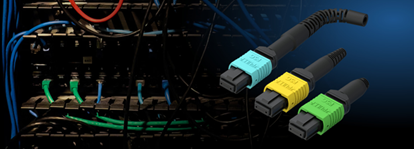

Рисунок 1. Офизовые разъемы в стойке данных

Обзор оптоволоконных разъемов

Волокновые разъемы - это небольшие детали, которые позволяют двум волоконно -кабелям соединяться вместе, поэтому световые сигналы могут перемещаться от одного конца к другому.Они могут не показаться большим делом, но они играют огромную роль в поддержании вашего интернета, видеопроводов и других соединений данных быстро и ясны.Внутри каждого разъема находится крошечный рукав, который удерживает нити волокна в правильном положении, поэтому сигнал света проходит через чистое, не заблокированное или разбросанное.

Вы увидите разные типы в зависимости от того, где они используются.Некоторые изготавливаются, чтобы соответствовать плотным местам, таким как серверные стойки, в то время как другие созданы, чтобы оставаться заблокированными на месте, даже если есть движение или вибрация.То, как они соединяются, также имеет значение.Некоторые защелкиваются, другие поворачивают или прививают, и это может повлиять на то, насколько быстро или надежно ощущается настройка.

Как работают оптоволоконные разъемы

Волокновые разъемы работают, точно выравнивая стеклянные ядра двух волоконных кабелей, поэтому световые сигналы могут проходить от одного к другому с минимальными потери.Каждый разъем использует керамическую железной дороги, чтобы удерживать волокно на месте и удерживать его в центре.Когда соединяются два разъема, их концы находятся достаточно близко, чтобы свет проходил плавно.

Разъемы разработаны для плотного удержания волокон, часто используя пружинные механизмы.Некоторые типы встают, другие поворачивают или прививают, в зависимости от дизайна.Многоволокновые разъемы, такие как MTP или MPO, выравнивают несколько волокон одновременно за один шаг.

Типы волоконно -оптических разъемов

LC Connector

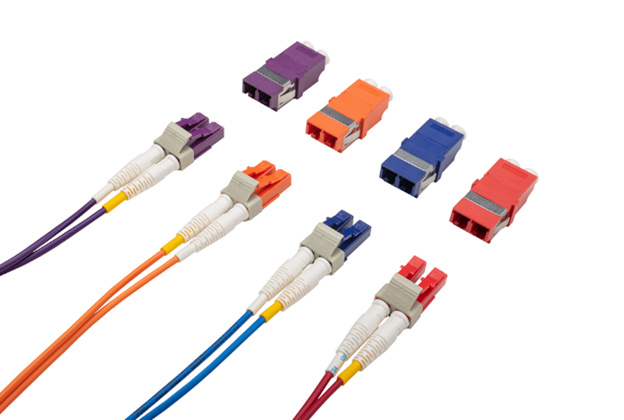

Рисунок 2. LC (разъем Lucent)

Разъемы LC-это опция, когда у вас не хватает места.С их небольшим форм-фактором и защелкой, они идеально подходят для стойки и панелей высокой плотности.

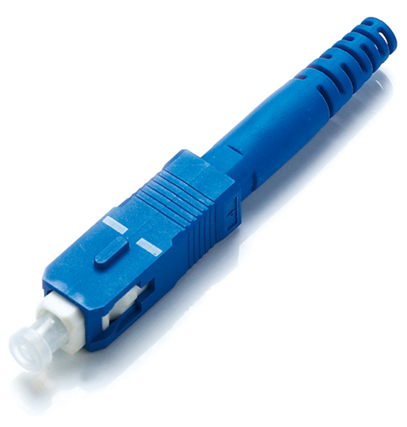

Рисунок 3. SC (разъем подписчика)

Разъем SC - это одна из тех вещей, которая просто облегчает жизнь, когда вы настраиваете волокнистые соединения.Он имеет квадратную форму и простой стиль клика, поэтому вам не нужно бороться с ней.Просто подключите его, и он остается на месте.

ST Connector

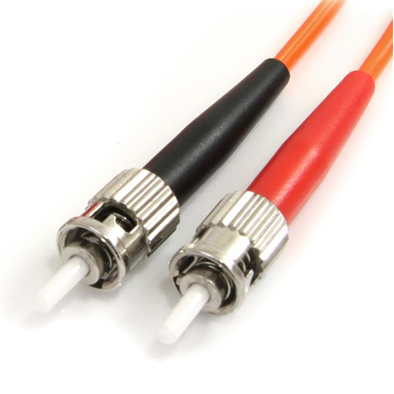

Рисунок 4. ST (разъем прямых наконечников)

Св. Разъем имеет круглое тело и соединяется с простым поворотом.

Разъем FC

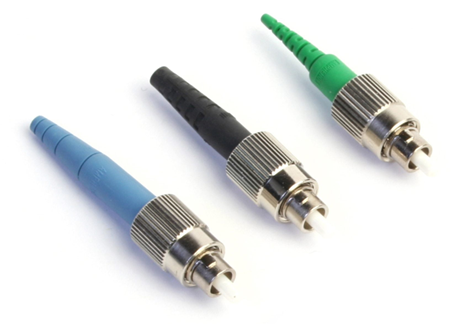

Рисунок 5. FC (разъем Ferrule)

Разъем FC вводит на место, что помогает ему оставаться прочно подключенным, даже если поблизости много движения.

Разъем MTP/MPO

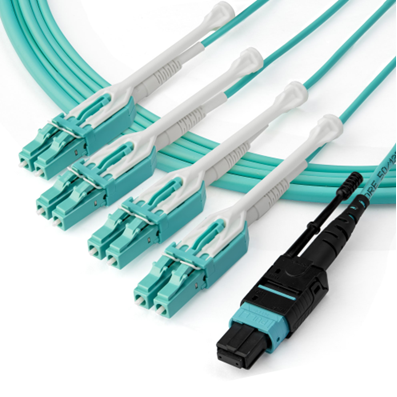

Рисунок 6. MTP (многоволокновое загрязнение)

Разъемы MTP и MPO созданы для заданий, которые должны быстро перемещать много данных.Вместо того, чтобы обрабатывать только одно волокно, они могут управлять пучками 12, 24 или даже более волокон в одной прямоугольной пробке.

Тип разъема	Преимущества	Недостатки
LC	Небольшой размер для настройки высокой плотности Низкая потеря вставки Распространен в современных системах	Хрупкая защелка Может быть трудно схватить в узких помещениях
В	Легкое подключение к толчке Рентабельный Широко используется	Большое тело, занимает больше панельного пространства
Ул	Twist-Lock обеспечивает безопасную посадку Простой дизайн для быстрого соединения	Устаревший для современных высокоскоростных сетей Более высокая потери вставки
Фк	Резьбое соединение устойчиво к вибрации Точное выравнивание	Медленнее для установки и удаления Менее распространен в новых сборках
MPO/MTP	Поддерживает несколько волокон в одном соединителе Сохраняет пространство стойки	Более высокая потери вставки Требуется полярность и гендерное управление
CS/SN/MDC	Чрезвычайно компактный Спроектирован для 400 г и выше	Еще не принят Может потребоваться специальные адаптеры и инструменты

Особенности оптоволоконных разъемов

Построенные волоконно -оптические разъемы играют роль в том, насколько хорошо поддерживается ваше соединение, особенно в системах, которые обрабатывают большой трафик.Вот что дает им их преимущество.

Точность Ferrule

В основе каждого разъема лежит феррале, обычно изготовленная из керамики, которая удерживает клетчатку на месте.Его задача состоит в том, чтобы все выстроилось, чтобы свет проходил прямо, не пропустив курс.Некоторые феррали большие и просты в обращении, как в разъемах SC или FC.Другие, как и в разъемах LC, меньше и великолепны, когда вы работаете с ограниченным пространством.

Низкая вставка и потери возврата

Когда волокно подключено, немного сигнала может потерять или отскочить назад.Хороший разъем помогает избежать этого.Вам нужны низкие потери вставки, что означает, что не так много сигнала отключается во время соединения, а низкие потери возврата, что означает, что меньший сигнал отражает обратно.Полированные разъемы, такие как типы UPC или APC, выполняют лучшую работу в этом, что помогает поддерживать все быстро и чистое.

Полировки и типы конечного лица

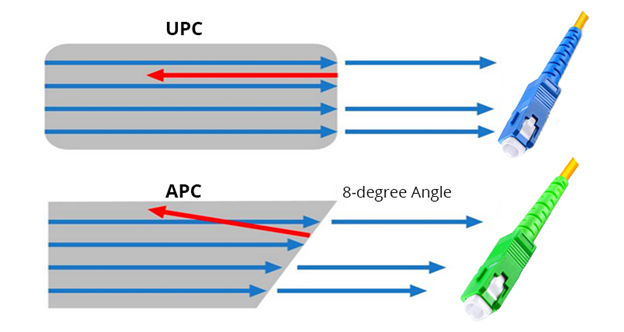

Рисунок 7. Сравнение ПК, UPC и APC COND POLING

Кончик разъема отполирован, чтобы сформировать, как отражается свет.Есть три основных типа:

• ПК слегка округлен для полного контакта

• UPC отполирован более гладким для еще меньшего отражения

• APC имеет небольшой угол, чтобы уменьшить отскок еще больше

Цвет позволяет легко их разобрать: UPC обычно синий, APC зеленый.Использование правильного может действительно помочь, если ваша система чувствительна к отскоке света.

Параметры формата: простой и дуплекс

Разъемы поставляются в простом, который обрабатывает одно волокно или дуплекс, который обрабатывает два.Дуплекс - лучший вариант, когда вам нужны данные, текущие в обоих направлениях, как в Ethernet.

Совместимость с одномодовым и многомодовым волокнами

Большинство разъемов работают как с одномодовыми, так и с многомодовыми волокнами, но вы должны правильно соответствовать размеру польского и волокна.Если они не выстраиваются в очередь, ваш сигнал может ослабить или потеряться.

Сравнение типов общих волоконно -оптических разъемов: SC против LC против FC против MTP против MPO

Атрибут	SC (подписчик разъем)	LC (Connector Lucent)	ФК (разъем ферра)	MTP (многоволокновое отверстие)	MPO (многоволокно-нажимание)
Тип разъема	Единое волокно	Единое волокно	Единое волокно	Многоволокно (до 24 волокон)	Многоволокно (12 или 24 волокна общих)
Размер	Середина	Маленький (половина размера SC)	Большой	Компактная многорудочная макет	То же, что и MTP
Диаметр оборотов	2,5 мм	1,25 мм	2,5 мм	Несколько волокон с направляющими булавками	Несколько волокон с булавками или без них
Стиль спаривания	Толкать	Толкать	Резьба	Толчок с выравниванием штифтов	Толчок с выравниванием штифтов
Типичная потеря вставки	~ 0,25 дБ	~ 0,20 дБ	~ 0,30 дБ	~ 0,35 дБ	~ 0,35 дБ
Возвращение потери (UPC/APC)	> 50 дБ /> 60 дБ	> 50 дБ /> 60 дБ	> 45 дБ /> 60 дБ	> 20 дБ /> 60 дБ	> 20 дБ /> 60 дБ
Гендерная структура	Мужчина/женщина	Мужчина/женщина	Мужчина/женщина	Определяется направляющими булавками	Определяется направляющими булавками
Управление полярностью	Легкий	Легкий	Легкий	Сложный (полярность и ключ требуются)	Сложный (полярность и ключ требуются)
Поддерживаемые режимы	Одномодный и мультимод	Одномодный и мультимод	Одномодный и мультимод	Доступно в обоих режимах	Доступно в обоих режимах
Пропускная способность/вариант использования	Гигабитная передача	Поддерживает до 10 г/40 г	Точная связь	Поддерживает 40 г/100 г высокоскоростных ссылок	Высокоскоростная параллельная передача
Типичные приложения	Патч -панели, оптические терминалы	Плотные панели панелей, модули SFP	Лабораторное оборудование, промышленное использование	Магистраль кабеля, модули QSFP	Центры обработки данных, взаимодействие коммутатора
Механическая прочность	Умеренный	Хороший	Очень сильный (устойчивый к вибрации)	Хороший	Хороший
Расстояние передачи	Метры до десятков километров	Метры до десятков километров	Метры до десятков километров	Метров до сотен метров (короткий диапазон)	Метров до сотен метров

Установка и обслуживание

Правильная установка и поддержание волоконно -оптических разъемов помогает предотвратить потерю сигнала, сохраняет стабильные соединения и продлевает срок службы вашей сети.

Процесс установки

Несколько простых шагов во время настройки и обычного обслуживания могут спасти вас от разочаровывающих проблем позже.

• Очистка разъема - Перед тем, как подключить что -либо, очистите оба конца разъема, используя салфетки без ворса или надлежащий очиститель волокна.Пыль может показаться безвредной, но даже крошечная частица может испортить сигнал или вызвать проблемы с отражением.

• Проверка полярности и ориентации - убедитесь, что все сталкивается правильно.Это особенно важно для дуплексных разъемов LC или многоволокно, таких как MTP и MPO.Если они перевернуты или смещены, данные могут в конечном итоге идти в неправильное направление или вообще не отображаться.

• Процесс спаривания - вставьте разъем с прямым, мягким давлением.Не сгибайся и не скручивайте это на место.Если вы используете тип резьбового типа, например, FC, скрутите его достаточно, чтобы удерживать без чрезмерного обтягивания.

• Управление кабелем - как только вы закончите подключение, держите кабели аккуратными и маркированными.Избегайте острых изгибов или любых натягивания на шнуры.Чистая планировка не только выглядит лучше, но и защищает ваши соединения с течением времени.

• Тестирование - после того, как все будет на месте, протестируйте каждое соединение, используя измеритель питания или аналогичный инструмент.Это самый простой способ проверить силу сигнала и убедиться, что ваша установка работает так, как должна быть.

Рекомендации по техническому обслуживанию

Рисунок 14. Очистка оптоволоконного разъема

Лишь несколько простых привычек могут помочь вам избежать проблем с сигналами и сократить будущий ремонт.

• Регулярный осмотр - время от времени уделяйте минуту, чтобы проверить ваши разъемы.Ищите грязь, царапины или любые повреждения вокруг наконечника.Если у вас есть прицел для волокна, используйте его, чтобы получить более тщательное представление.Даже небольшие недостатки могут мешать тому, как течет сигнал.

• Повторная очистка по мере необходимости - если вы отключите разъем, очистите его снова, прежде чем подключить его обратно. Требуется всего несколько секунд, чтобы пыль или кожные масла для оседания, особенно в оживленных областях.Быстрое вытирание может сэкономить вам от часов подключения позже.

• Использование пыли - всегда покрывайте неиспользованные разъемы и порты пылевыми шапками.Это простой способ защитить их от грязи в воздухе, и помогает сохранить работу, как и должно, когда вы будете готовы воссоединиться.

• Документация и маркировка - запишите вещи.Отслеживайте, когда вы установили разъем, какой он тип, и любые результаты испытаний, которые вы получили.Четко маркируйте каждый шнур и порт.Это делает будущие обновления или ремонт проще и быстрее, так как вам не придется догадываться или отступать.

Заключение

Волокновые разъемы делают много тяжелой работы, когда речь заходит о поддержании сильной и устойчивой и устойчивой.Они позволяют световым сигналам проходить от одного кабеля к другому, что поддерживает такие вещи, как ваш интернет, видеозвонки и трансляция плавно.В этом руководстве вы узнали, что это за разъемы, как они работают, различные типы и где они наиболее полезны.Мы также прошли, как выбрать правильный для вашей настройки и как позаботиться о ней после его установки.
