Оптоволоконные разъемы: SC против LC

Оптоволоконные разъемы держат световые сигналы плавно протекать через кабели, с точностью соединяя волокна.В этой статье вы узнаете, что делают разъемы, детали, которые заставляют их работать, и как разъемы SC и LC сравниваются по структуре, размеру и использованию.Вы также увидите их приложения, преимущества, недостатки и как выбрать правильный для вашей настройки.

Каталог

Рисунок 1. Разъемы Fiber LC и SC

Обзор оптоволоконных разъемов

Оптоволоконные разъемы - это устройства, используемые для соединения двух оптических волокон или подключения волокна к сетевому оборудованию, гарантируя, что сигналы света проходят с минимальными потерями.Их роль состоит в том, чтобы сохранить конечную клетчатку стабильной и точно выровнять, чтобы свет продолжался плавно от одного волокна к другому.

Производительность разъема зависит от того, насколько хорошо он контролирует выравнивание и контакт между ядрами волокна.Даже небольшое смещение или разрыв могут привести к потере вставки (падение передаваемого света) или увеличить потерю возврата (свет отражается обратно в волокно).Чтобы свести к минимуму эти эффекты, конструкции разъемов следуют строгим отраслевым стандартам, в которых указываются размеры, допуски и качество поверхности.

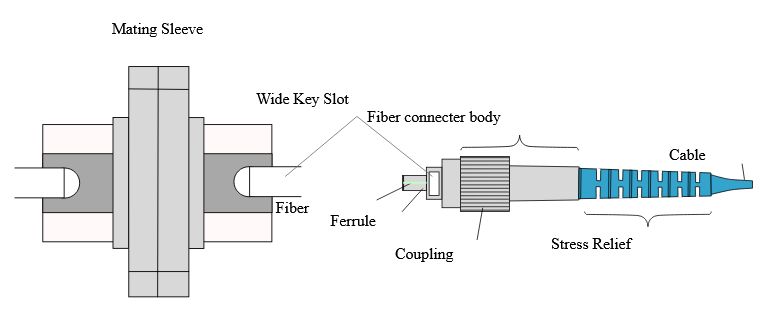

Рисунок 2. Структура оптоволоконного разъема

Разъемы SC и LC

Разъемы SC и LC являются двумя из наиболее широко принятых типов в системах оптоволоконной связи.Хотя оба предназначены для выравнивания волокон и снижения потери сигнала, они различаются по размеру, конструкции и долговечности, что влияет на то, где каждый тип наиболее эффективен.

SC Connector

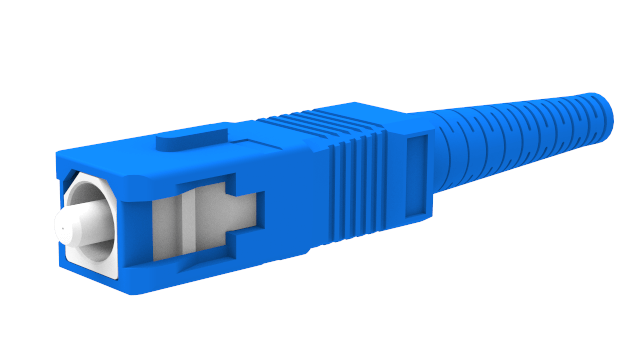

Рисунок 3. Разъем SC

Разъем SC, или стандартный разъем, был введен NTT в середине 1980-х годов и стал одним из первых волоконно-оптических разъемов, чтобы получить широкое использование.Также известный как разъем подписчика или разъем, который имеет прямоугольный разъем, имеет прямоугольный профиль и распознается за его простой дизайн.Он включает в себя 2,5 мм керамический фаррамический оборот, который обеспечивает точное выравнивание волокна, поддерживаемое механизмом защелкивания толкания, который позволяет простую вставку и удаление.Разъем может выдержать до 1000 циклов спаривания, что делает его подходящим для применений, требующих частой обработки.Его потери вставки обычно варьируются от 0,25 до 0,5 дБ, что позволяет ему надежно работать как в системах телекоммуникации, так и в системах передачи данных.

LC Connector

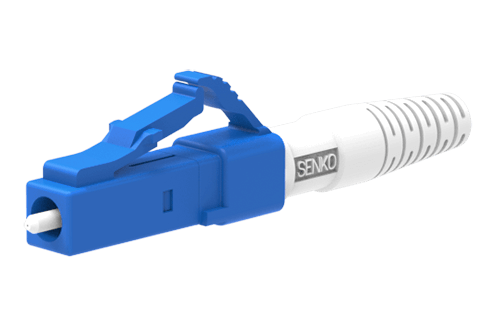

Рисунок 4. Разъем LC

Lucent Technologies был введен в начале 2000-х годов Connector или Lucent Connector, чтобы удовлетворить потребность в более компактных волоконных соединениях в средах высокой плотности.Его наиболее заметной особенностью является 1,25 мм керамический фермер, вдвое меньше, чем SC Ferrule, что обеспечивает большую плотность порта в панелях и оборудовании.Вместо защелки, он использует систему блокировки защелки, которая надежно удерживает соединение на месте.Разъем LC поддерживает до 500 циклов спаривания, что ниже, чем в SC, но он достигает того же диапазона потерь вставки от 0,25 до 0,5 дБ.Его компактный размер и надежная производительность делают его особенно хорошо подходящим для переполненных установок, таких как центры обработки данных и телекоммуникационные стойки, где эффективность пространства является приоритетом.

Обе разъемы SC и LC обеспечивают аналогичную оптическую производительность с точки зрения потери вставки.Однако их различия определяют их практические роли.Разъем SC более крупнее, более долговечный и предпочтительнее использования общего назначения, где пространство не является ограничением.Напротив, разъем LC меньше, предназначен для конфигураций высокой плотности и предпочитается в современных сетевых средах, где максимизация пространства является критическим требованием.

Приложения разъемов SC и LC

Приложения разъемов SC

• Сети данных обработки данных и телекоммуникационных технологий

• Системы интернета и кабельного телевидения

• СМИ преобразователи для связывания различных типов сети

• Пассивные оптические сети, такие как FTTX и Epon

• Общие соединения с ПК, маршрутизаторами Wi-Fi и игровыми приставками

• Оптические распределительные рамки и сетевые кабинеты центральных офисных сетей

• Установки абонентов из волокна к дому (FTTH)

• Системы с длинными ими и сети WDM с использованием SC/APC для отражения поясницы

• Системы гибридных адаптеров для преобразования между SC и другими типами разъемов

Приложения разъемов LC

• Плач-панели высокой плотности и центры обработки данных

• Телекоммуникационное оборудование

• SFP, SFP+, QSFP+и QSFP28

• Установки за стеной (кстати), где пространство ограничено

• Дуплексные соединения в корпоративных ланах и костях кампуса

• Облачные и крупномасштабные инфраструктуры центров обработки данных

• Промышленные и медицинские системы, требующие компактных и надежных волоконных ссылок

• Разъемы LC, изменяемые полярностью в сложных системах кабели.

Техническое сравнение разъемов SC и LC

Особенность	В Разъем	LC Разъем
Размер оборотов	2,5 мм керамика	1,25 мм керамика
Механизм связи	Защелка	Защелка
Долговечность (циклы спаривания)	Около 1000 или более	От 500 до 1000 (обычно 500)
Стоимость (родственник)	Более низкий, более рентабельный	Выше из -за точного производства
Вставка потеря	Обычно ≤ 0,3 дБ, часто в диапазоне 0,25–0,5 дБ	Обычно ≤ 0,3 дБ, часто в диапазоне 0,25–0,5 дБ
Возвращение потерь / производительность отражения	В UPC Версии ≥ 50 дБ, версии APC ≥ 60 дБ	В UPC Версии ≥ 50 дБ, версии APC ≥ 60 дБ
Стандарт IEC / интерфейса	МЭК 61754-20	IEC 61754-4
Типичный вариант применения / использования	ПК, маршрутизаторы, устаревшие системы, Фотоволоконное распределение, распределение телекоммуникационных и центральных офисов	Телеком высокой плотности, центры обработки данных, SFP/SFP+ и приемопередатчики QSFP, компактные стойки и среды ограниченного пространства
Экологические / физические факторы	Большое жилье делает его более надежным в требующие условия	Меньше и нежнее, но позволяет много более высокая плотность портов
Тенденция / принятие рынка	Все еще распространен в устаревших сетях и некоторых телекоммуникационные системы	Все чаще стандарт в современных данных Центры и новые установки

Преимущества и недостатки разъемов SC и LC

Тип разъема	Преимущества	Недостатки
SC Connector	Простой дизайн и простой в использовании	Большой фермер (2,5 мм) требует большего места
	Прочный с до 1000 циклов спаривания	Не подходит для среды высокой плотности
	Рентабельный из-за зрелых технологий	Более мастер по сравнению с разъемами LC
	Стабильная производительность с низкой потерей вставки	Вкладка «Пулл» может отключиться, если не защищена
	Широко совместим с существующими системами
	Сделано с инженерным пластиком, которые сопротивляются Окисление и тепло
	Быстрый, без инструментов механизм удара для соединения
	Совместим с одномодовым и многомодовым волокна
	Обеспечивает низкую потерю вставки и высокую доходность потеря
	Распространен в FTTH, CATV и оптическом Распределительные рамки
LC Connector	Компактный размер с сохранением Ferrule 1,25 мм космос	Более высокая стоимость из -за компактной конструкции
	Поддерживает высокую плотность портов в центрах обработки данных и телеком	Более короткая продолжительность жизни около 500 циклов спаривания
	Безопасный механизм защелки предотвращает отключения	Более деликатный и требует тщательной обработки
	Сильная производительность в одномоде, Ссылки на дальние расстояния	Может быть труднее справиться в трудных пространствах
	Стандарт для SFP, SFP+, QSFP+ и QSFP28 модули	Может потребоваться инструменты для удаления в плотном панели
	Доступно в дуплексном или простовом обращение
	Работает как с одномодовым, так и с мультимодом волокна
	Компактный размер идеально подходит для локальных костей и облачные центры обработки данных
	Используется в промышленных и медицинских системах, где Пространство ограничено
	Версии APC, доступные для низкообелений Оптические системы

Выбор между LC и SC

Выбор волоконно -оптического разъема зависит от требований сети и среды, в которой он будет использоваться.Разъемы LC, как правило, предпочтительнее в установках высокой плотности, таких как центры обработки данных или телекоммуникационные стойки, где важно экономить пространство.Они также являются стандартом для приемопередатчиков SFP и SFP+ и широко используются в одномодовых системах волокна, которые требуют низких потерь сигнала на больших расстояниях.

• LC Connectors-лучше всего подходит для компактных сред, среда высокой плотности и одномодевых ссылок на большие расстояния

• Разъемы SC-практично для сетей общего назначения, предлагая долговечность и экономическую эффективность

Разъемы SC часто используются в домах, офисах и небольших сетях, особенно где пространство не является серьезной проблемой.В системах, которые используют оба типа, доступны адаптеры для преобразования между интерфейсами SC и LC, обеспечивая совместимость в разных настройках.

Заключение

Обе разъемы SC и LC предлагают сильную производительность, но лучший выбор зависит от ваших потребностей.Если вы хотите что-то прочное, удобное для затрат и не беспокойтесь о пространстве, разъемы SC-хороший вариант.Если вы работаете с центрами обработки данных или компактными телекоммуникационными стойками, разъемы LC лучше подходят, поскольку они экономят пространство и позволяют больше соединений в небольшой области.Оба обеспечивают низкую потерю сигнала и хорошую стабильность, так что все сводится к размеру, плотности и долговечности.Зная, где каждый тип работает лучше всего, вы можете выбрать разъем, который делает вашу сеть эффективной и надежной.
