Начните с проектами микроконтроллеров STM32G030F6P6

Микроконтроллер STM32G030F6P6 предлагает комбинацию производительности и универсальности, что делает его подходящим для ряда приложений.С акцентом на скорость и функциональность, он предназначен для удовлетворения требований современных встроенных систем.В этой статье рассматриваются свои функции, конфигурацию PIN -кода, модели CAD и спецификации, предоставляя вам полный обзор того, что может предложить этот микроконтроллер.

Каталог

1. STM32G030F6P6 Обзор микроконтроллера

2. STM32G030F6P6 Конфигурация конфигурации PIN

3. STM32G030F6P6 CAD модель

4. Ключевые особенности STM32G030F6P6

5. STM32G030F6P6 Технические характеристики

6. STM32G030F6P6 Пакет

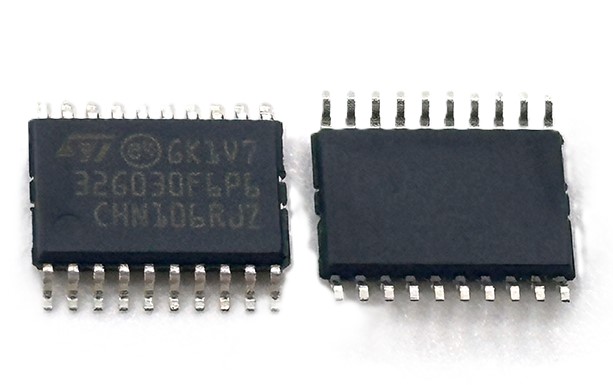

STM32G030F6P6 Обзор микроконтроллера

А STM32G030F6P6 Микроконтроллер создан для обеспечения производительности и надежности для различных приложений.Он использует процессор ARM® Cortex®-M0+ 32-битный RISC, работающий со скоростью до 64 МГц, что делает его отзывчивым и эффективным для задач по потребительской электронике, промышленному оборудованию и приборам.

Его встроенная настройка памяти включает в себя 8 кбайт SRAM и до 64 кбайт флэш -памяти, обеспечивая плавную производительность и достаточное хранилище для программ.При встроенной защите памяти ваши данные и система остаются безопасными во время работы.

Микроконтроллер оснащен универсальным набором периферийных устройств, включая интерфейсы связи, такие как I2C, SPI/I2S и USART, а также функциональные инструменты, такие как часы в реальном времени, расширенные таймеры PWM и таймеры общего назначения.Эти функции позволяют STM32G030F6P6 адаптироваться к различным требованиям проекта, от интеллектуальных гаджетов до систем управления промышленностью.

Этот микроконтроллер, разработанный с вдумчивым балансом скорости, функциональности и адаптивности, является идеальным выбором для ряда встроенных системных проектов.Его функции позволяют легко интегрироваться в ваши проекты, обеспечивая надежную и последовательную производительность.

STM32G030F6P6 Конфигурация PIN -конфигурации

STM32G030F6P6 Pinout

STM32G030F6P6 CAD модель

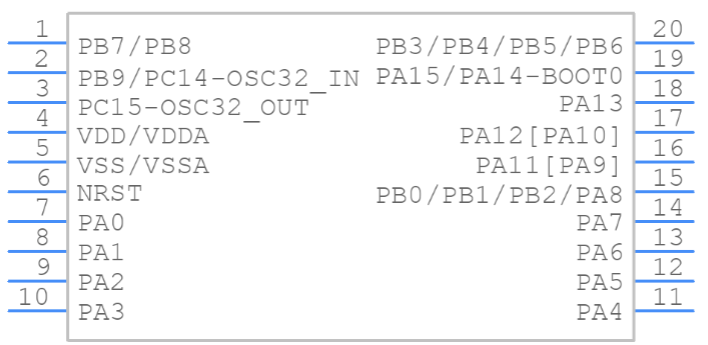

STM32G030F6P6 Символ

STM32G030F6P6 Symbol

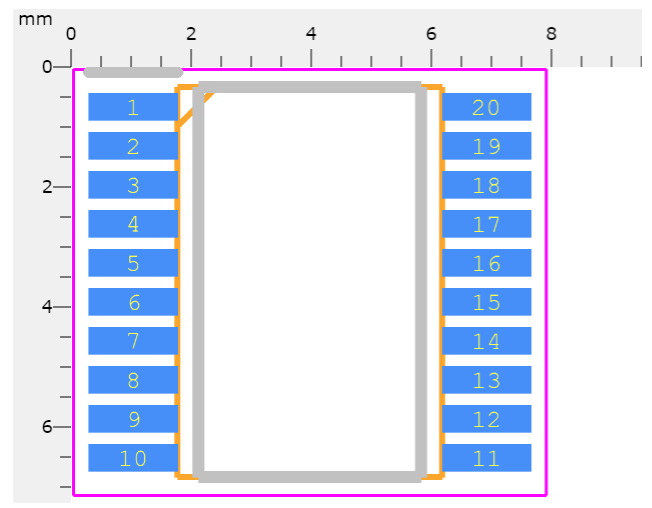

STM32G030F6P6 FootPrint

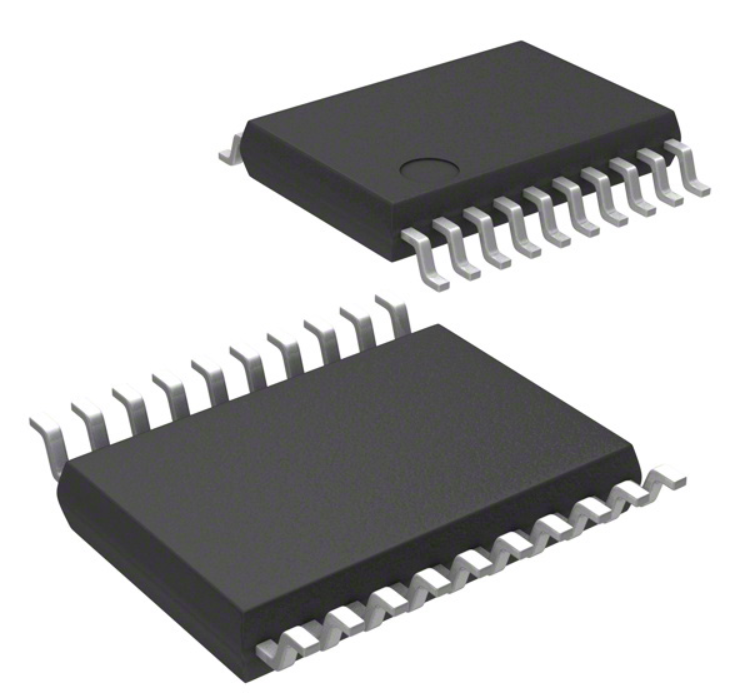

STM32G030F6P6 3D -модель

Ключевые особенности STM32G030F6P6

Таймеры для универсальных приложений

STM32G030F6P6 включает в себя 8 таймеров, предназначенных для выполнения различных задач с точностью.Среди них 4 общих 16-битных таймеров, которые предлагают гибкость для различных требований к контролю и времени.Кроме того, существует 16-битный таймер, адаптированный для продвинутого управления двигателем и 2 таймера для наблюдения, которые обеспечивают безопасное время вашей системы путем сброса в случае неожиданных событий.Включение таймера Systick дополнительно поддерживает точное отслеживание времени для системных операций.

Часы в реальном времени с тревогой

Доступны встроенные календарные часы в реальном времени (RTC), в комплекте с функцией тревоги.Эта функция помогает вам отслеживать время и установить оповещения о конкретных событиях, что особенно полезно в приложениях, в которых участвует хронометрирование и планирование.Повторяющаяся функция пробуждения в режиме ожидания позволяет системе сохранять мощность при сохранении функциональности на основе времени.

Ecopack 2, соответствующая упаковке

STM32G030F6P6 использует совместимую с EcoPack 2 упаковку, соответствующую экологически сознательной практике производства.Это гарантирует, что устройство соответствует отраслевым стандартам, в то же время разработанное с учетом устойчивости.

Спецификации STM32G030F6P6

Технические характеристики, особенности, характеристики и компоненты со сопоставимыми спецификациями STMicroelectronics STM32G030F6P6.

Тип	Параметр
Время выполнения завода	12 недель
Монтажный тип	Поверхностное крепление
Пакет / корпус	20-дюймоп (0,173, ширина 4,40 мм)
Поверхностное крепление	ДА
Преобразователи данных	A/D 13x12b
Количество I/OS	18
Рабочая температура	-40 ° C ~ 85 ° C TA
Упаковка	Поднос
Ряд	STM32G0
Статус частично	Активный
Уровень чувствительности влаги (MSL)	3 (168 часов)
Количество терминаций	20
Терминальная позиция	Двойной
Терминальная форма	Крыло Печата
Напряжение снабжения	3В
Терминал	0,65 мм
Достичь кода соответствия	Соответствие
Напряжение питания - Макс (VSUP)	3,6 В.
Напряжение питания - мин (vsup)	2 В
Тип генератора	Внутренний
Скорость	64 МГц
Размер оперативной памяти	8K x 8
Напряжение - Поставка (VCC/VDD)	2 В ~ 3,6 В.
UPS/UCS/Периферический тип ICS	Микроконтроллер, RISC
Основной процессор	ARM® Cortex®-M0+
Периферийные устройства	DMA, I2S, POR, PWM, WDT
Тактовая частота	48 МГц
Тип памяти программы	ВСПЫШКА
Размер ядра	32-битный
Размер памяти программы	32KB 32K x 8
Подключение	I2c, irda, linbus, spi, uart/usart
Размер бита	32
Имеет АЦП	ДА
Каналы DMA	ДА
ШИМ каналы	ДА
Длина	6,5 мм
Ширина	4,4 мм

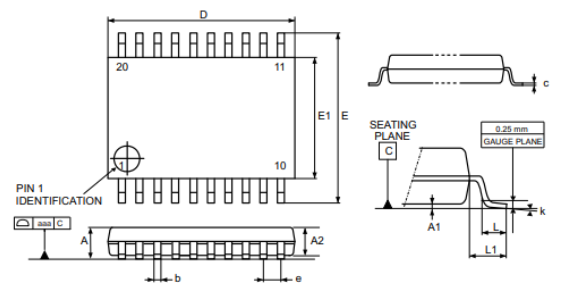

STM32G030F6P6 Пакет

DataSheet PDF

STM32G030F6P6 DataShing:

STM32G030F6P6.pdf

О нас

ALLELCO LIMITED

Allelco является всемирно известным универсальным Дистрибьютор услуг закупок гибридных электронных компонентов, приверженных предоставлению комплексных компонентов закупок и цепочек поставок для глобальной электронного производства и распределения, в том числе глобальные 500 лучших OEM -фабрики и независимые брокеры.
Прочитайте больше

Быстрое запрос

Пожалуйста, отправьте запрос, мы ответим немедленно.

Количество

Тип продуктов
Контактное лицо
Наименование компании
Адрес электронной почты
Телефон
Примечание

Часто задаваемые вопросы [FAQ]

1. Какой диапазон напряжения поддерживает поддержка STM32G030F6P6?

STM32G030F6P6 работает в диапазоне напряжений от 1,65 В до 3,6 В. Этот диапазон дает вам гибкость для питания микроконтроллера с использованием Различные источники, такие как батареи или регулируемые источники питания.Это гарантирует, что устройство может использоваться в различных приложениях во время поддержание стабильной работы.

2. Можно ли запрограммировать STM32G030F6P6 с помощью Arduino IDE?

Да, вы можете запрограммировать STM32G030F6P6, используя Arduino IDE. Stmicroelectronics предоставляет ядро Arduino для серии STM32G0, включая этот микроконтроллер.Это позволяет использовать Arduino платформа, которая упрощает разработку и делает ее более доступной, Особенно, если вы уже знакомы с проектами на основе Arduino.
