Керамические конденсаторы: типы, структура, коды, характеристики и применение

Керамические конденсаторы — это компоненты, которые вы используете для хранения и управления электрической энергией в цепи.В этой статье вы узнаете, что это такое, как они устроены и с какими типами вы обычно работаете.Вы также узнаете, как читать коды конденсаторов, что влияет на их производительность и чем они отличаются от конденсаторов других типов.Понимая эти основы, вы сможете выбрать правильный керамический конденсатор для своих проектов и приложений.

Каталог

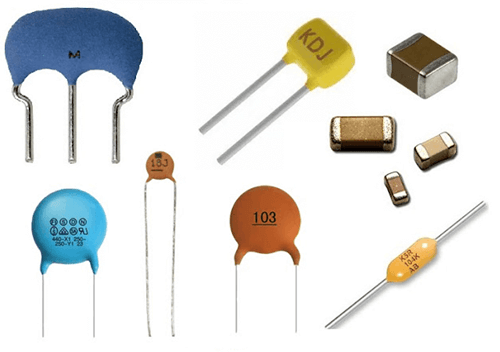

Рисунок 1. Керамические конденсаторы

Что такое керамические конденсаторы?

А керамический конденсатор представляет собой конденсатор фиксированной емкости, в котором для хранения и высвобождения электрической энергии используется керамический диэлектрик.Он стабилизирует напряжение, фильтрует сигналы, блокирует постоянный ток и сглаживает мощность в широком спектре электронных схем.Они широко используются, поскольку предлагают высокую надежность, низкую стоимость, компактные корпуса SMD, низкое эквивалентное последовательное сопротивление (ESR) и отличные высокочастотные характеристики.Керамические конденсаторы используются в бытовой электронике, автомобильных системах, модулях управления питанием и устройствах связи.

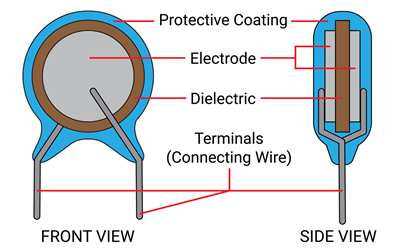

Рисунок 2. Структура керамического конденсатора.

Типы керамических конденсаторов

Существует четыре основных типа керамических конденсаторов, каждый из которых создан для определенной цели.В разделах ниже объясняется, что делает каждый тип и где он используется.

Многослойный керамический конденсатор (MLCC)

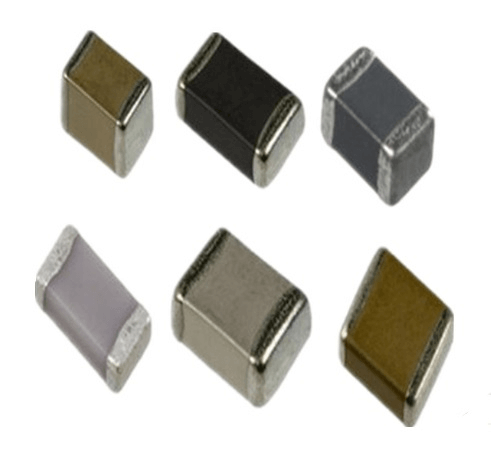

Рисунок 3. MLCC

Многослойные керамические конденсаторы (MLCC) — это компактные компоненты для поверхностного монтажа, изготовленные из сложенных друг на друга слоев керамического диэлектрика и металлических электродов.Такая конструкция позволяет MLCC достигать высокой емкости в небольшом корпусе, что делает их широко используемыми в смартфонах, компьютерах и автомобильной электронике.По сравнению с другими типами керамических конденсаторов MLCC обеспечивают превосходные частотные характеристики, низкое ESR и высокую надежность для схем с высокой плотностью размещения.Их универсальность, низкая стоимость и широкий диапазон значений емкости делают их наиболее распространенными керамическими конденсаторами, используемыми в современных электронных устройствах.

Керамический дисковый конденсатор

Рисунок 4. Керамические дисковые конденсаторы

Керамические дисковые конденсаторы — это традиционные компоненты с радиальными выводами и плоским круглым керамическим корпусом, которые часто используются в недорогих фильтрах и байпасах.Их простая дисковая структура позволяет легко идентифицировать их и подходит для проектирования схем со сквозным соединением.В отличие от MLCC, которые оптимизированы для компактных схем SMD, керамические дисковые конденсаторы выдерживают более высокие напряжения и обеспечивают стабильную работу в схемах общего назначения.Они остаются популярным выбором для источников питания, бытовой электроники и основных устройств синхронизации благодаря своей долговечности и доступности.

Проходной керамический конденсатор (FCC)

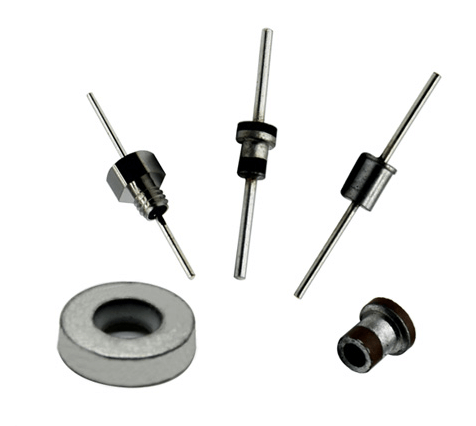

Рисунок 5. Проходные керамические конденсаторы

Проходные керамические конденсаторы (FCC) — это специализированные компоненты, предназначенные для фильтрации высокочастотных шумов при прохождении сигналов через заземленный барьер.Их уникальная проходная структура обеспечивает превосходное подавление электромагнитных и радиочастотных помех по сравнению со стандартными керамическими конденсаторами.FCC обычно используются в коммуникационном оборудовании, радиочастотных цепях, защитных панелях и чувствительных электронных системах, требующих сильной фильтрации шума.В отличие от MLCC и керамических дисковых конденсаторов, FCC разработаны специально для шумоизоляции, а не для общей емкости схемы.

Керамический силовой конденсатор (КПК)

Рисунок 6. Керамический силовой конденсатор

Керамические силовые конденсаторы (CPC), также известные как конденсаторы для дверных ручек, представляют собой высоковольтные керамические конденсаторы, предназначенные для ВЧ-мощности, импульсных цепей и промышленного применения.Их толстый керамический диэлектрик и прочный металлический корпус позволяют им выдерживать чрезвычайно высокое напряжение и большие токи.По сравнению с MLCC и керамическими дисками, CPC обеспечивают гораздо большую мощность, но имеют гораздо большие физические размеры.Эти конденсаторы обычно используются в радиопередатчиках, батареях конденсаторов, высоковольтных источниках питания и других устройствах, требующих максимальной энергетической стабильности и долговечности.

Коды керамических конденсаторов и преобразование значений

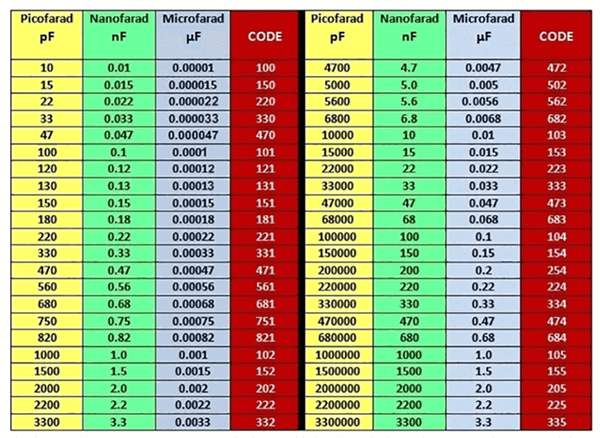

Рисунок 7. Таблица преобразования номиналов и кодов керамических конденсаторов

На рисунке выше показана таблица преобразования значений керамических конденсаторов, в которой указана емкость в пикофарадах (пФ), нанофарадах (нФ) и микрофарадах (мкФ) вместе с соответствующими трехзначными кодами конденсаторов.

Факторы производительности керамических конденсаторов

Некоторые условия эксплуатации могут влиять на фактическую емкость, стабильность и долгосрочную надежность керамических конденсаторов.Понимание этих факторов помогает обеспечить правильный выбор компонентов и улучшить производительность схемы.

Температура

Изменения температуры оказывают сильное влияние на диэлектрики класса II, такие как X5R и X7R, вызывая заметные изменения емкости во всем их рабочем диапазоне.Напротив, диэлектрики класса I, такие как NP0/C0G, остаются чрезвычайно стабильными и сохраняют свою емкость даже при значительных температурных изменениях.

Эффект смещения постоянного тока

Когда керамический конденсатор работает при напряжении, близком к номинальному, его емкость может уменьшиться.Этот эффект наиболее распространен в диэлектриках с высоким содержанием калия, таких как X5R и X7R, где применение более высокого постоянного напряжения может уменьшить полезную емкость.

Частота

На более высоких частотах диэлектрические потери увеличиваются, вызывая падение эффективной емкости.Это делает поведение частоты важным фактором для радиочастотных цепей, высокоскоростных цифровых систем и импульсных источников питания.

Старение

Керамические конденсаторы класса II естественным образом теряют емкость с течением времени по предсказуемой логарифмической закономерности, обычно 1–7% за десятилетие часов.Конденсаторы класса I не проявляют такого эффекта старения.

Механический стресс

Многослойные керамические конденсаторы (MLCC) подвержены растрескиванию при изгибе, вызванному изгибом печатной платы, вибрацией или неправильным монтажом.Эти трещины могут привести к потере производительности или полному выходу из строя.

Влажность и условия окружающей среды

Высокая влажность или воздействие суровых условий окружающей среды могут снизить сопротивление изоляции и увеличить ток утечки, снижая общую надежность.Правильное покрытие или инкапсуляция помогает снизить эти риски.

Керамика, электролитика и тантал

Керамические, электролитические и танталовые конденсаторы ведут себя в цепях по-разному.В таблице ниже сравниваются их ключевые различия.

Аспект	Керамика Конденсатор	электролитический Конденсатор	Танталовый конденсатор
Диэлектрик Материал	Керамика слои	Алюминий оксид + электролит	Тантал пятиокись + электролит
Полярность	Неполярный	поляризованный	поляризованный
Емкость Диапазон	Очень от малого до среднего (1 пФ–100 мкФ)	Высокий (1–10 000 мкФ)	Средний (0,1–1000 мкФ)
Напряжение Рейтинг	Широкий диапазон (6,3 В–3 кВ)	Средний (6,3–450 В)	Нижний до среднего (2,5–50 В)
СОЭ (Эквивалентное последовательное сопротивление)	Очень низкая СОЭ	Высокий СОЭ	Низкий до средней СОЭ
английский как английский язык (Эквивалентная последовательная индуктивность)	Очень низкий ESL	Средний английский как английский язык	Низкий английский как английский язык
Частота Производительность	Отлично для высокой частоты	Бедный для высокой частоты	Хорошо для средних частот
Стабильность	Класс Я: очень стабильный;Класс II: умеренный	Не стабильный при температуре	Стабильный по сравнению с электролитом
округ Колумбия Эффект смещения	Заметный на X5R/X7R	Минимальный	Минимальный
Старение Поведение	Класс II со временем теряет емкость	деградирует постепенно по мере использования	Очень стабильное старение
Утечка Текущий	Очень низкий	Высокий	Низкий
Пульсация Текущая обработка	Хорошо	Очень хорошо для большой пульсации	Умеренный
Физический Размер	Очень небольшие пакеты MLCC	Больше размер	Маленький и компактный
Неудача Режим	Трещины из-за напряжения изгиба	Высыхание, увеличить СОЭ	Может потерпеть неудачу, если перенапряжен

Преимущества и недостатки керамических конденсаторов

Преимущества

• Очень низкие СОЭ и ЕСЛ.

• Отличные высокочастотные характеристики

• Широкий диапазон напряжения (6,3–3 кВ)

• Компактные размеры MLCC для использования SMD

• Доступный и широко доступный

• Длительный срок службы при высокой надежности.

Недостатки

• Емкость снижается при смещении постоянного тока.

• Старение диэлектриков класса II

• Механическое растрескивание из-за напряжения или изгиба.

• Ограниченная емкость по сравнению с электролитами

Применение керамических конденсаторов

Керамические конденсаторы используются практически во всей современной электронике из-за их универсальности и производительности.

Развязка и байпас

Керамические конденсаторы обычно размещаются рядом с микросхемами для уменьшения электрических шумов.Они помогают поддерживать стабильное напряжение, фильтруя внезапные колебания в линиях электропередачи.Это обеспечивает стабильную работу цифровых и аналоговых компонентов.

Фильтрация источника питания

Эти конденсаторы обеспечивают высокочастотную фильтрацию в импульсных источниках питания и стабилизаторах.Они устраняют нежелательные пульсации и электрические шумы выходного напряжения.Это приводит к более чистой и стабильной подаче питания в чувствительные цепи.

Радиочастотные и коммуникационные схемы

Керамические конденсаторы используются в радиочастотных цепях для настройки и точной фильтрации.Они поддерживают согласование импеданса для обеспечения максимальной передачи сигнала между компонентами.Низкие потери делают их пригодными для высокочастотных систем связи.

Схемы синхронизации и генератора

Керамические конденсаторы класса I обеспечивают превосходную стабильность для функций, связанных с синхронизацией.Они поддерживают постоянную емкость в зависимости от температуры и времени.Это делает их идеальными для генераторов, часов и схем управления частотой.

Автомобильная электроника

MLCC широко используются в автомобильных системах, поскольку они могут выдерживать высокие температуры и суровые условия окружающей среды.Они выдерживают вибрацию, удары и механические нагрузки, возникающие в транспортных средствах.Эти качества делают их надежными для ЭБУ, датчиков и модулей управления.

Промышленное оборудование

Керамические конденсаторы используются в приводах двигателей, системах автоматизации и промышленном управлении.Они поддерживают стабильную работу в средах с электрическими помехами и перепадами температуры.Их долговечность делает их пригодными для длительной промышленной эксплуатации.

Заключение

Керамические конденсаторы помогают стабилизировать напряжение, фильтровать сигналы и хорошо работать на высоких частотах во многих электронных системах.Их дизайн и материал позволяют использовать их во всем: от небольших гаджетов до автомобильного и промышленного оборудования.На эффективность их работы влияют такие факторы, как температура, смещение постоянного тока, частота, старение и окружающая среда.Благодаря небольшому размеру, низкой стоимости и высокой надежности керамические конденсаторы остаются одним из наиболее широко используемых компонентов в электронике.
