Как работает цифровой мультиметр?

Цифровой мультиметр — это удобный инструмент для измерения напряжения, тока, сопротивления и других электрических величин.Из этого руководства вы узнаете, что такое цифровой мультиметр, что делают его части и как он работает.Вы также увидите простые шаги по безопасному измерению напряжения и тока.Чтобы помочь вам избежать распространенных ошибок, вы найдете наиболее частые ошибки и наглядное сравнение цифровых и аналоговых счетчиков.

Каталог

Части цифрового мультиметра

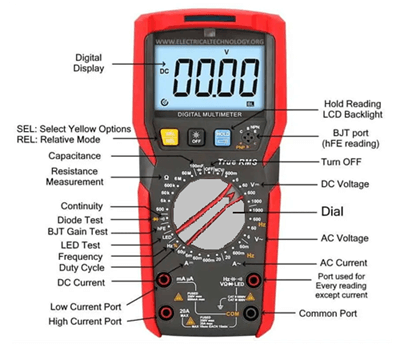

Рисунок 1. Детали цифрового мультиметра

Цифровой мультиметр состоит из нескольких ключевых компонентов, которые работают вместе, обеспечивая точные измерения.

• Цифровой дисплей — показывает значения измерений, единицы измерения и такие индикаторы, как постоянный ток, переменный ток и уровень заряда батареи.

• SEL (Выбор желтых опций) — переключение на второстепенные функции, отмеченные желтым цветом.

• REL (относительный режим) — устанавливает текущие показания в качестве эталона для сравнения изменений.

• Удержание чтения/Подсветка ЖК-дисплея — замораживает отображаемое значение и включает подсветку экрана для лучшей видимости.

• Порт BJT (чтение hFE) — используется для проверки усиления транзисторов с биполярным переходом.

• Выключить — выключает прибор и экономит заряд батареи.

• Напряжение постоянного тока (В—) — измеряет постоянное напряжение от батарей, источников питания или цепей.

• Напряжение переменного тока (В~) — измеряет переменное напряжение в розетках или системах переменного тока.

• Переменный ток (А~) — измеряет переменный ток в цепи.

• Непрерывность — проверяет целостность цепи;подает звуковой сигнал, когда путь закрыт

• Проверка диода — проверяет, правильно ли работает диод и пропускает ли ток только в одном направлении.

• Тест усиления BJT — измеряет усиление транзистора (hFE).

• Проверка светодиодов: проверка работоспособности и полярности светодиодов.

• Частота (Гц) — измеряет частоту сигнала в герцах.

• Рабочий цикл (%) — показывает соотношение включения/выключения импульсного сигнала.

• Емкость (Ф) — измеряет значения конденсаторов.

• Измерение сопротивления (Ом) — измеряет, насколько компонент сопротивляется электрическому потоку.

• Постоянный ток (A—) — измеряет постоянный ток в цепях с низким или высоким током.

• Диск (поворотный переключатель) — основной элемент управления, используемый для выбора функции измерения.

• Порт низкого тока (мА/мкА) — входное гнездо для измерения малых токов.

• Порт сильноточного тока (10 А/20 А) — входное гнездо для безопасного измерения больших токов.

• Общий порт (COM) – точка подключения черного датчика;общий для всех тестов

• Порт для всех показаний, кроме тока (ВОммА) — разъем, используемый для измерения напряжения, сопротивления, непрерывности, измерения диодов и частоты.

Как работает цифровой мультиметр?

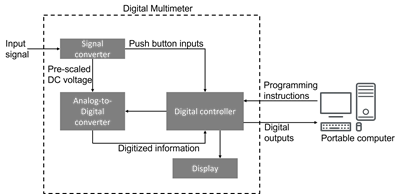

Рисунок 2. Принцип работы цифрового мультиметра

Цифровой мультиметр работает путем преобразования электрического сигнала в читаемое цифровое значение, и на рисунке показан этот процесс шаг за шагом.Измерение сначала проходит через преобразователь сигналов, который обрабатывает и подготавливает входной сигнал для безопасной и точной обработки.

Далее подготовленный сигнал поступает в аналого-цифровой преобразователь (АЦП), где преобразуется из аналогового значения в цифровые данные.Эта цифровая информация затем обрабатывается цифровым контроллером, который выполняет расчеты, устанавливает диапазон измерений и обеспечивает стабильность и точность показаний.

После обработки окончательное значение отправляется на дисплей, где можно просмотреть результаты измерений в четкой числовой форме.Некоторые современные цифровые мультиметры также могут отправлять обработанные данные на компьютер для регистрации и анализа.Весь этот поток (от преобразователя сигналов к АЦП, к цифровому контроллеру и, наконец, к дисплею) именно то, что представлено на рисунке.

Как измерить напряжение цифровым мультиметром?

Измерение напряжения простое, но требует правильных настроек и безопасного размещения щупа:

1. Выберите режим: выберите напряжение постоянного тока (V⎓) для батарей и систем постоянного тока или напряжение переменного тока (V∿) для розеток и устройств переменного тока.Используйте диапазон напряжения выше ожидаемого, если ваш измеритель не имеет автоматического диапазона.

2. Подключите провода: вставьте черный провод в разъем COM, а красный провод в разъем V/Ω.Никогда не измеряйте напряжение, вставив провод в токовую розетку.

3. Разместите щупы: прикоснитесь черным щупом к земле или опорной точке, а красный щуп — к точке, где измеряется напряжение.

4. Прочитайте показания дисплея: обратите внимание на значение напряжения, полярность и единицы измерения.Если появится надпись «OL», переключитесь на более высокий диапазон.

5. Безопасное отключение: сначала снимите красный щуп, а затем черный щуп.

Как измерить ток с помощью цифрового мультиметра?

Измерение тока представляет больший риск, поскольку счетчик необходимо включать последовательно с цепью:

1. Знайте пределы измерителя: используйте правильный токовый разъем (мА/мкА или 10 А).Избегайте превышения этих рейтингов.Некоторые сильноточные разъемы могут быть не защищены предохранителями.

2. Отключите питание: всегда обесточивайте цепь перед внесением изменений.Рассмотрите возможность использования клещей для более безопасного бесконтактного измерения тока.

3. Вставьте счетчик последовательно: разомкните цепь в точке измерения.Подключите счетчик так, чтобы через него протекал ток: красный провод к соответствующему токовому разъему, черный к COM.

4. Выберите диапазон: выберите режим переменного или постоянного тока.Начните с самого высокого диапазона, чтобы избежать перегрузки.

5. Восстановите питание и измерьте: повторно включите цепь и считайте текущее значение.Немедленно остановитесь, если заметите необычные показания или чрезмерный нагрев.

6. Верните цепь в нормальное состояние: выключите питание, снимите счетчик и снова подключите проводку.

Распространенные ошибки при использовании цифрового мультиметра

• Использование неправильного разъема. Измерение напряжения с помощью щупа, вставленного в токовый разъем, — один из самых быстрых способов повредить цифровой мультиметр.

• Отношение к току как к напряжению: размещение щупов на источнике питания в режиме тока приводит к короткому замыканию.

• Игнорирование рейтингов безопасности CAT: использование счетчика с низким номиналом в высокоэнергетических системах увеличивает риск возникновения дуговых замыканий и отказов.

• Пропуск относительного режима: если забыть обнулить показания счетчика, это может привести к получению ошибочных результатов во время точных измерений.

• Измерение сопротивления в цепи под напряжением: Сопротивление необходимо измерять только в обесточенных цепях.

• Плохой контакт датчика: ослабленные или загрязненные соединения приводят к нестабильным или неправильным показаниям.

• Предполагая, что все счетчики одинаковы: не все цифровые мультиметры обеспечивают истинное среднеквадратичное значение или высокую точность при низких уровнях тока.

• Не обращайте внимания на перегоревшие предохранители: перегоревший предохранитель может привести к тому, что счетчик будет показывать нулевой ток, всегда заменяйте его точно указанным предохранителем.

Цифровой мультиметр против аналогового мультиметра

Особенность	Цифровой Мультиметр (Цифровой мультиметр)	Аналоговый Мультиметр (АММ)
Дисплей Тип	Цифровой цифровой дисплей	Переезд игла по шкале
Чтение Точность	Высоко точный	Меньше точный
Легкость чтения	Очень легко для новичков	Восприимчивый ошибка параллакса
Ввод Импеданс	Высокий; минимальное воздействие на цепь	Нижний; может повлиять на показания
Измерение Скорость	Быстро, стабильные показания	Медленнее но плавно показывает тенденции
Измерение Диапазон	Автоматический выбор диапазона в большинстве моделей	Обычно ручной диапазон
Экстра Особенности	Непрерывность, емкость, частота, проверка диодов и т. д.	Ограниченный особенности
Долговечность	Чувствительный капли	Подробнее прочный
Батарея Использование	Требуется батарея	Часто работает без батареек (кроме сопротивления)
переменного тока Точность	Правда Модели RMS превосходны	Меньше точен для сложных сигналов
Данные Удерживать	Доступно	Не доступен
Безопасность Рейтинг	CAT-рейтинг для современной безопасности	Старше единицам может не хватать рейтингов
Колебание Дисплей	Цифровой пошаговые обновления	Гладкий движение иглы

Заключение

Цифровой мультиметр дает точные показания и полезен при многих электрических испытаниях.Знание его частей и принципов его работы делает его использование проще и безопаснее.Предотвращение распространенных ошибок помогает предотвратить повреждения и неправильные результаты.Понимание различий между цифровыми и аналоговыми мультиметрами также помогает выбрать правильный инструмент для работы.
