Как AD7891ASZ-1 улучшает системы сбора данных?

AD7891ASZ-1 представляет собой 8-канальный 12-битный ADC, предназначенный для быстрого и надежного преобразования сигнала.Он имеет встроенный усилитель дорожки/удержания, эталон 2,5 В и выбираемые диапазоны ввода, что делает его отличным выбором для различных приложений.При поддержке как последовательных, так и параллельных интерфейсов он хорошо работает с микроконтроллерами и цифровыми системами.Низкое энергопотребление и эталонную ссылку помогают повысить эффективность и упростить конструкцию схемы.Он также включает защиту от перенапряжения, обеспечивая долговечность в разных средах.Независимо от того, нужно ли вам это для сбора данных, управления двигателем или инструментов, AD7891ASZ-1 обеспечивает необходимую скорость и точность.

Каталог

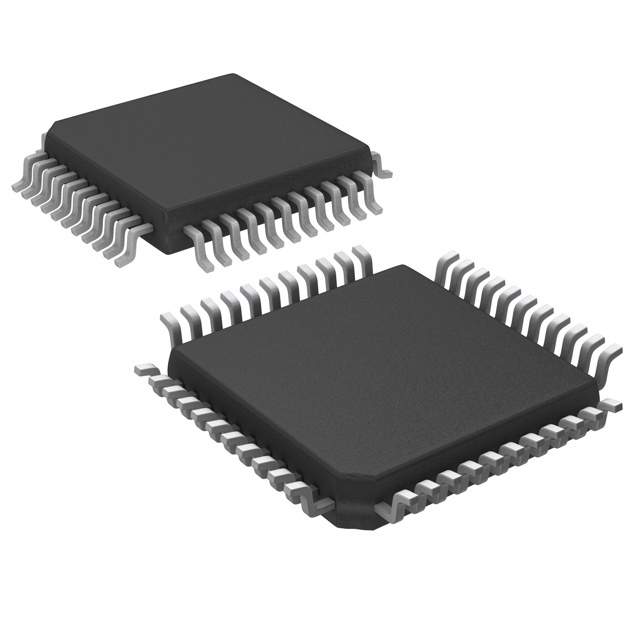

AD7891ASZ-1 ВВЕДЕНИЕ

А AD7891ASZ-1 это 8-канальная 12-битная система сбора данных, предназначенная для высокоскоростного и точного преобразования сигнала.Он включает в себя входной мультиплексор, усилитель дорожки/удержания, 12-разрядную АЦП и ссылку на 2,5 В.Работая на одном питании 5 В, он поддерживает несколько диапазонов ввода: ± 5 В и ± 10 В для AD7891-1 и от 0 В до +2,5 В, от 0 В до +5 В и ± 2,5 В для AD7891-2.

Эта модель предлагает как параллельные, так и последовательные параметры интерфейса, легко контролируемые штифтом режима, что делает его простым в интеграции с микроконтроллерами, DSP и процессорами.Он обеспечивает высокую точность DC и динамические характеристики, включая низкое гармоническое искажение и высокое отношение сигнал / шум.

При типичном использовании мощности 82 МВт в нормальном режиме и 75 МВт в режиме ожидания он эффективен для различных применений.Доступно в 44-терминальных пакетах MQFP и 44-х лиде.Доступны объемные заказы - связывайте нас за ценообразование и доступность!

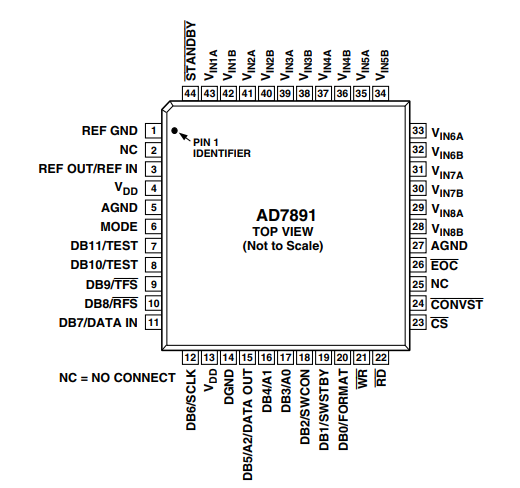

AD7891ASZ-1 Конфигурация PIN-конфигурации

Описания выводов

PIN -код	Название вывода	Описание
1	Ref gnd	Справочная земля Для справочного буфера встроенного.При использовании внутренней ссылки 2,5 В, Справочный контакт должен быть отделен для ref gnd с конденсатором 0,1 мкФ.Если использовать Внешняя ссылка, она также должна быть отменена на этот PIN -код.Должно быть подключен к Agnd.
2, 25	Северо -запад	Нет подключения. Эти булавки могут быть оставлены не связанными или привязаны к земле.Не должно быть подключено к логике высокий потенциал.
3	REF OUT/REF ​​в	Напряжение Справочный выход/вход.Может использовать внутреннюю ссылку на 2,5 В или внешнюю источник.При использовании внутренней ссылки необходимо отменить ссылку на рефери GND с конденсатором 0,1 мкФ.Внешние эталонные источники должны быть подключены На эту булавку, переопределяя внутреннюю ссылку.
4, 13	Vdd	Положительный запас Напряжение (5 В ± 5%).
5, 27	Агнд	Аналоговая земля Ссылка на дорожку/удержание, компаратор и ЦАП.
6	РЕЖИМ	Интерфейс режим выбор.Логический низкий = режим последовательного интерфейса, логика High = параллельный интерфейс режим.
14	DGND	Цифровое земля Ссылка на цифровую схему.
21	Ворчащий	Напишите вход. Активный низкий логический вход, используемый с адресом мультиплексоров CS для защелкивания и программного обеспечения Контрольная информация.Инициирует внутренний импульс при подъеме.Управление Отслеживание/удержание на основе бита SWCON в реестре управления.
22	Rd.	Читать вход. Активный низкий логический вход, используемый с CS для включения выходных данных.
23	CS	Чип выберите вход.Активный низкий логический вход, используемый с RD, для включения вывода данных и с WR Чтобы разрешить записать входные данные.
24	Консультирование	Преобразовать старт вход.Инициализированный логическим входом;Переход с низким и высоким ставит Отслеживайте/держитесь в удержание и начинают конверсию.Мультиплексор оседает и Приобретение трека/удержания следует учитывать при переключении каналов.
26	Eoc	Конец конверсии выход.Активный низкий логический выход, указывающий на состояние преобразования.Сигнал EOC является низким импульсом с номинальной продолжительностью 80 нс.
28-43	V inxa, v inxb	Аналоговый вход каналы.AD7891 имеет восемь пары дифференциальных каналов ввода, что позволяет Несколько диапазонов входного напряжения.Диапазон ± 5 В устанавливается путем подключения входа Напряжение как на V inxa, так и v inxb, в то время как диапазон ± 10 В выбирается Применение напряжения к V inxa и заземления V inxb.Для AD7891-2, дополнительный Варианты включают диапазоны 0-2,5 В, 0-5 В и ± 2,5 В.Выбор канала есть контролируется через биты A2, A1 и A0.В параллельном режиме доступ к данным доступ к через DB3-DB5, в то время как в последовательном режиме используются данные в строке.Мультиплексор Следует за операцией по перерывам перед тем, чтобы предотвратить вмешательство сигнала.
44	ПОДДЕРЖИВАТЬ	Режим резервного режима вход.TTL-совместимый логический вход, чтобы поместить устройство в режим питания. Высокий для нормальной работы, низкий для режима резервного режима.

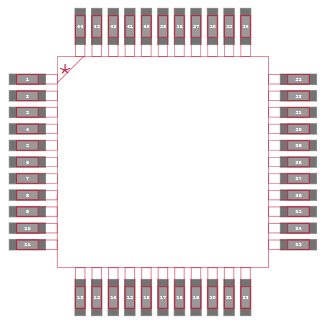

AD7891ASZ-1 модели CAD

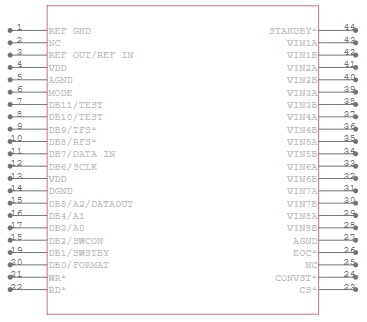

AD7891ASZ-1 Символ

AD7891ASZ-1

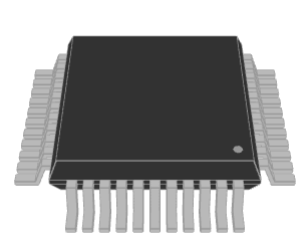

AD7891ASZ-1 3D-модель

Ключевые особенности AD7891ASZ-1

Быстрый 12-битный АЦП со временем преобразования 1,6 мкс

AD7891ASZ-1 создан для скорости, обеспечивая 12-битное разрешение со временем преобразования всего 1,6 мкс.Это позволяет быстро обрабатывать сигналы, что делает его идеальным для приложений, которые требуют быстрого и точного сбора данных.

8 односторонних аналоговых входных каналов

С восемью независимыми входными каналами вы можете обрабатывать несколько сигналов одновременно.Каждый канал является односторонним, что означает, что он измеряет напряжение по сравнению с общим заземлением, упрощение конструкции схемы и обеспечение легкой интеграции в вашу систему.

Защита от перенапряжения на каждом канале

Каждый входной канал имеет встроенную защиту от перенапряжения, обеспечивая безопасность устройства от неожиданных пиков напряжения.Это защищает вашу систему и обеспечивает долгосрочную надежность, даже в суровых условиях эксплуатации.

Выбор диапазонов ввода

AD7891ASZ-1 поддерживает несколько диапазонов входного напряжения, чтобы соответствовать различным потребностям:

AD7891-1: ± 5 В и ± 10 В

AD7891-2: от 0v до +2,5 В, от 0v до +5 В и ± 2,5 В

Эта гибкость позволяет вам выбрать лучший диапазон для вашего приложения без дополнительных компонентов.

Параллельный и серийный интерфейс

Эта модель предлагает как параллельную, так и последовательную связь, позволяя вам выбрать лучший интерфейс для вашей настройки.PIN -код режима позволяет легко переключаться между ними, обеспечивая бесшовную совместимость с различными микроконтроллерами, процессорами и DSP.

Усилитель на треке/удержание

Усилитель на треке/удержании помогает точно захватить сигналы, даже на высоких скоростях.Он стабилизирует входные сигналы перед конверсией, уменьшая ошибки и повышая точность измерения.

Ссылка на чип

Ссылка на чип 2,5 В упрощает конструкцию системы путем устранения необходимости внешнего эталона напряжения.Это обеспечивает постоянную производительность и помогает поддерживать точность в различных условиях работы.

Одиночная работа, низкая работа мощности (максимум 100 МВт)

Работая на одном питании 5 В, AD7891ASZ-1 поддерживает энергопотребление низким, используя максимум 100 МВт.Это делает его подходящим для применения и чувствительных к энергии.

Режим питания (75 мкВт тип)

Когда он не используется, режим питания снижает энергопотребление до 75 мкВт, продлевая срок службы вашей системы и повышая энергоэффективность.

AD7891ASZ-1 Технические детали

Технические спецификации аналоговых устройств, AD7891ASZ-1.

Продукт Атрибут	Значение атрибута
Производитель	Analog Devices, Inc.
Напряжение Источник снабжения	Единственное снабжение
Напряжение - Поставлять	5 В
Тип	Система сбора данных (DAS)
Поставщик Пакет устройства	44-MQFP (10x10)
Ряд	-
Выборка Скорость (в секунду)	500K
Разрешение (Биты)	12 б
Упаковка / Случай	44-qfp
Упаковка	Поднос
Работа Температура	-40 ° C ~ 85 ° C.
Число каналов	8
Монтаж Тип	Поверхностное крепление
Данные Интерфейс	Серийный, параллельный
База Номер продукта	AD7891

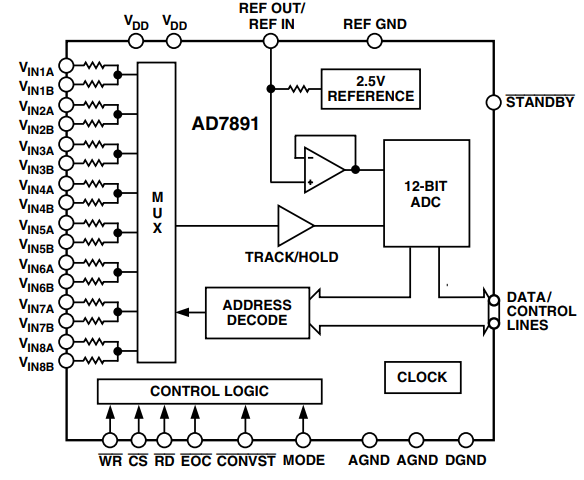

AD7891ASZ-1 Блок-схема

Блок-схема AD7891ASZ-1 показывает, как различные части чипа работают вместе, чтобы преобразовать аналоговые сигналы в цифровые данные.Входной раздел имеет несколько каналов (V_INXA, V_INXB), которые проходят мультиплексор (MUX), который выбирает один канал за раз.Затем сигнал проходит через цепь дорожки/удержания, чтобы стабилизировать ее, прежде чем отправлять в 12-разрядную АЦП, которая преобразует аналоговое напряжение в цифровое значение.Чип имеет внутреннюю ссылку на 2,5 В для точного преобразования, но он также может использовать внешнюю ссылку через рефери -контакт.Раздел «Логики управления» управляет тем, как потоки данных и включают входные данные, такие как WR, CS, RD и Convst, которые управляют процессом преобразования.PIN -код EOC (конец конверсии) сигналов при завершении конверсии.PIN -код режима выбирает между последовательной и параллельной связи, в то время как AGND и DGND обеспечивают заземление для аналоговых и цифровых разделов.Вспомогательный штифт помогает уменьшить использование мощности, поместив чип в состояние с низким энергопотреблением, когда не используется.

Приложения AD7891ASZ-1

Системы сбора данных

AD7891ASZ-1 широко используется в системах сбора данных, где необходимо быстрое и точное преобразование сигнала.С 8 входными каналами и 12-битным АЦП, он эффективно фиксирует несколько сигналов.Его низкое энергопотребление и ссылка на чип делает его надежным выбором для приложений, требующих непрерывного мониторинга и точного сбора данных.

Моторный контроль

В приложениях управления двигателем точное измерение сигнала является ключом к плавной работе и оптимизации производительности.AD7891ASZ-1 помогает, обеспечивая быстрое преобразование данных с высоким разрешением, позволяя регулировать скорость, крутящий момент и положение двигателя в реальном времени.Его защита от перенапряжения обеспечивает стабильность в средах с различными электрическими условиями.

Базовые станции мобильной связи

Базовые станции полагаются на точную обработку сигналов для поддержания прочных и стабильных сетей связи.AD7891ASZ-1 поддерживает это, предлагая высокоскоростное преобразование данных, гарантируя, что входящие сигналы обрабатываются быстро и точно.Его низкий режим мощности также помогает снизить общее энергопотребление системы, что делает его подходящим для энергоэффективных систем связи.

Приборы

AD7891ASZ-1 идеально подходит для точных инструментов, включая научное, промышленное и медицинское оборудование.Его 12-разрядное разрешение, множественные диапазоны входных и усилитель на треке/удержание обеспечивают, чтобы измерения были последовательными и надежными.Для мониторинга температуры, анализа сигналов или диагностических инструментов эта модель обеспечивает точность, необходимую для подробных измерений.

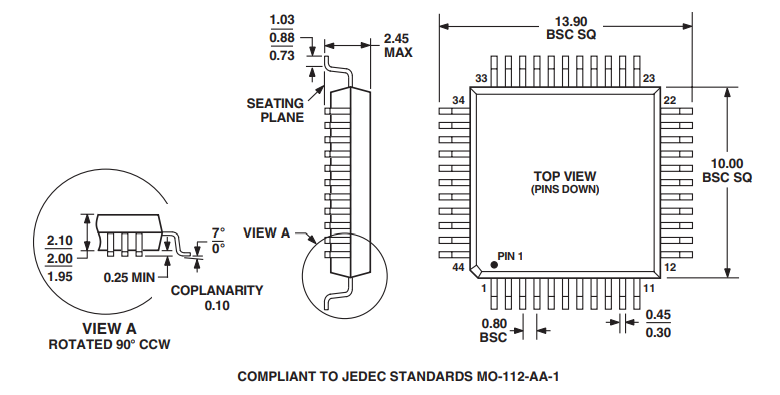

AD7891ASZ-1 Механические размеры

Механические размеры AD7891ASZ-1 показывают физический размер и форму чипа, что помогает в проектировании плат.Пакет соответствует стандартам JEDEC MO-112-AA-1, обеспечивая совместимость со стандартными процессами монтажа и пайки.Вид верхнего вида показывает квадратную форму (13,90 мм x 13,90 мм) с 44 контактами, расположенными вдоль краев.Вид сбоку (просмотр а) иллюстрирует высоту чипа, которая варьируется от 1,95 мм до 2,10 мм, с плоскостью сидения, чтобы обеспечить правильное размещение на плате.Расстояние между штифтами составляет 0,80 мм, а копланарность поддерживается на уровне 0,10 мм для даже монтажа.Эти детали помогают убедиться, что чип правильно вписывается в печатную плату и хорошо соответствует другим компонентам.

Преимущества и недостатки AD7891ASZ-1

Преимущества

• Высокая интеграция уменьшает количество необходимых компонентов

• Быстрое преобразование обеспечивает обработку данных в реальном времени

• Работает в широком температурном диапазоне, что делает его подходящим для промышленного использования

• Поддерживает как параллельное, так и последовательное взаимодействие для легкого соединения с микроконтроллерами и DSPS

• 12-битное разрешение повышает точность измерения

Недостатки

• Требуется источник питания 5 В, ограничивая гибкость для систем более низкого напряжения

• Фиксированные диапазоны ввода могут не покрывать все потребности применения

• Параллельный интерфейс требует больше контактов, которые могут быть не идеальными для компактных конструкций

• Не самая низкая опция мощности, доступная для устройств с аккумулятором

AD7891ASZ-1 эквивалентные детали

Часть Число	Производитель	Ключевые функции	Вариант использования / примечания
AD7891BP-1	Analog Devices Inc.	Так же, как AD7891ASZ-1, но в Пакет 44-PLCC (16,59x16,59 мм), уровень чувствительности влаги 3.	Подходит для приложений Требование пакета PLCC для простоты монтажа.ROHS3 соответствует.
AD7891ASZ-2	Analog Devices Inc.	Похоже на AD7891ASZ-1, Показывая одинаковое разрешение, скорость отбора проб и интерфейс.Поставляется в 44-MQFP упаковка.	Используется в промышленных и встроенных Приложения, где необходимо высокоскоростное преобразование аналога в цифру.Rohs3 соответствие.
AD7891BPZ-1	Analog Devices Inc.	Соответствует AD7891BP-1, но в 44-LCC (J-Lead) Пакет.Обеспечивает такие же 12-битные, 500 тыс. Образцы в секунду производительность.	Разработан для систем, нуждающихся J-Lead Package для повышения надежности пайки.ROHS3 соответствует.

О аналоговых устройствах, Inc.

Analog Devices, Inc. является глобальным лидером в области высокопроизводительной технологии аналоговой и цифровой обработки сигналов.Компания разрабатывает и производит надежные и точные полупроводниковые решения, используемые в широком спектре отраслей, от автомобильной и промышленной автоматизации до систем здравоохранения и коммуникации.С большим вниманием к инновациям и качеству, аналоговые устройства предоставляют передовые компоненты, такие как AD7891ASZ-1, обеспечивая быстрое, точное и эффективное преобразование сигналов для ваших приложений.

Заключение

AD7891ASZ-1 представляет собой быстрый и надежный 12-битный ADC с несколькими входными каналами, что делает его отличным для точного преобразования сигнала.Он предлагает как параллельные, так и последовательные интерфейсы, что дает вам гибкость в том, как вы подключаете его к своей системе.Благодаря низкому энергопотреблению и встроенной защите, он хорошо работает во многих различных приложениях.Независимо от того, используете ли вы его для сбора данных, управления двигателем или инструментов, этот АЦП обеспечивает необходимую вам производительность.

DataSheet PDF

AD7891ASZ-1 таблица данных:

AD7891ASZ-1.pdf
