Как работает транзистор BC108 в схемах

Транзистор BC108 является универсальным и надежным компонентом, широко используемым в различных электронных цепях.В этой статье рассматриваются свои функции, принципы работы, конфигурацию PIN -кода и многочисленные приложения.Если вы хотите усилить сигналы или создавать эффективные схемы переключения, BC108 обеспечивает надежную производительность и гибкость для ряда использования.

Каталог

Обзор транзистора BC108

А BC108 Транзистор - это небольшое, надежное устройство, часто используемое в электронных схемах для таких задач, как переключение и усиление сигналов.Он поставляется в металлическом может упаковать металл, который не только защищает внутренние компоненты, но и помогает управлять теплом, что делает его подходящим для цепей, которые генерируют немного тепла во время работы.Его конструкция NPN означает, что он позволяет току легко перетекать из коллекционера к эмиттеру, когда базовый терминал активируется с небольшим количеством напряжения.

Этот транзистор был популярным выбором на протяжении десятилетий, особенно в винтажном звуковом оборудовании, таком как педали Fuzz и другие звуковые эффекты.Его простая структура и надежная производительность делают его любимым среди любителей и профессионалов.Если вы работаете над проектом, который включает в себя обработку сигналов или аудиоэффекты, BC108 может быть именно тем, что вам нужно.

Как работает транзистор BC108

Транзистор BC108 работает, используя небольшой ток, применяемый к его базовой терминале для управления более крупным током, протекающим между терминалами коллекционера и эмиттера.Думайте об этом, как о привратнике: крошечный толчок у основания позволяет пройти гораздо больший ток, позволяя ему усилить сигналы или действовать как переключатель.

Когда вы применяете напряжение к основанию, транзистор входит в свое активное состояние и позволяет току проходить через путь коллекционера-эмиттер.Если вы удалите базовый ток, транзистор прекращает проведение и выключается.Это простое поведение включения/выключения делает его полезным в цепях, где необходим управление потоком электроэнергии.

Одной из его выдающихся особенностей является возможность усилить сигналы.Небольшой сигнал в базе может создать гораздо больший выход, поэтому он часто используется в аудио и радиосвязи.Однако, чтобы сохранить стабильный транзистор и избежать неожиданного поведения, это хорошая практика подключить резистор к базовому терминалу.Это помогает предотвратить ложные триггеры и обеспечивает бесперебойную работу.

Конфигурация контакта транзистора BC108

Транзистор BC108 имеет три различных контакта, каждый из которых играет определенную роль в своей работе.Знание того, как функционируют эти контакты, важно для правильного подключения транзистора и обеспечения работы схемы, как и ожидалось.

• PIN 1 (Эмиттер): Именно здесь ток выходит из транзистора и течет в остальную часть схемы.Он действует как выходной терминал для тока, который проходит через транзистор.

• PIN 2 (BASE): Основание служит контрольной точкой для транзистора.Небольшой ток, применяемый к этому выводу, активирует транзистор, позволяя ему включать или усилить сигнал, в зависимости от конструкции схемы.

• PIN 3 (коллекционер): этот вывод, где основной ток входит в транзистор.Он обрабатывает больший поток тока и работает с излучателем, чтобы завершить цепь.Коллекционер по существу собирает ток, который затем передается излучателю.

Технические характеристики и особенности транзистора BC108

Параметр	Ценить
Тип транзистора	NPN Биполярное соединение транзистор (BJT)
Количество терминалов	Три (эмиттер, база, коллекционер)
Тип пакета	До 18
До 18 дизайна	Металлическое покрытие функциональностью радиатора
Напряжение коллекционера к эмиттере (VCE)	25 В
Напряжение с коллекционером-базой (VCB)	30 В
Напряжение излучателя-базы (VEB)	5 В
Напряжение насыщения (VCE (SAT))	От 0,25 В до 0,60 В.
Ток коллекционера (IC)	0,2а
Рассеяние власти	0,6 Вт/℃
DC ток прирост (HFE)	С 110 до 800
Частота перехода (фут)	150 МГц
Температурная диапазон	-65 ℃ до 200 ℃
Тепловое сопротивление	175 ℃/w
Шумовая фигура	10 дБ
Выходная емкость	4.5pf

Эквиваленты транзистора BC108

Transistor BC108 имеет несколько эквивалентных транзисторов NPN и комплементарный PNP -транзистор:

• BC548

• BC547

• 2N3904

• BC549

• BC107

• 2N3053

Его дополнительным эквивалентом PNP является BC178, а SMD -версия MMBTH10 (SOT-23).Выбор подходящего эквивалента зависит от требований к схеме.

Советы по долгосрочному использованию транзистора BC108

Для обеспечения того, чтобы транзистор BC108 с течением времени работал, рекомендуется следовать нескольким практическим рекомендациям.Работа транзистора ниже его максимальных рейтингов является одним из наиболее эффективных способов продлить его жизнь.Например, транзистор может обрабатывать максимальный ток коллектора 100 мА, но безопаснее ограничить нагрузку 80 мА или менее.Точно так же максимальное напряжение от коллекционера к излучанию составляет 20 В, но сохранение его до 16 В может помочь поддерживать стабильную работу.

Температура также играет большую роль в долговечности транзистора.Вы должны управлять им в пределах рекомендуемого диапазона от -65 ° C до 150 ° C, чтобы избежать перегрева или повреждения.Кроме того, базовое сопротивление влияет на то, насколько хорошо транзистор функционирует с течением времени.Выбор правильного значения сопротивления гарантирует, что транзистор остается стабильным и избегает ненужного износа.Следование этим шагам поможет вам получить максимальную отдачу от BC108 в ваших целях.

Полицейская схема сирены с использованием транзистора BC108

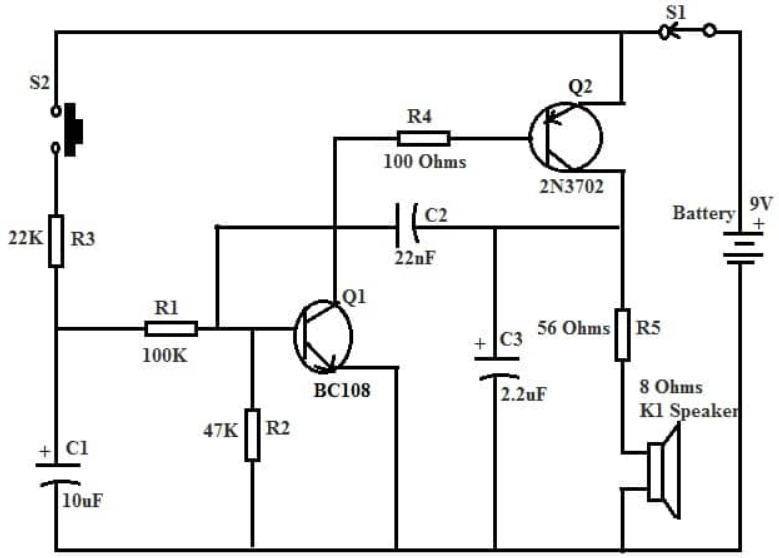

Создание полицейской схемы сирены с транзистором BC108 - это простой и приятный проект.Схема создает звук, который имитирует полицейскую сирену, проводя езду на велосипеде через высокие и низкие тона, когда он работает.Чтобы собрать эту схему, вам понадобится несколько компонентов: два переключателя (S1 и S2), резисторы со значениями, такими как 100K, 47K, 22K, 100 Ом и 56 Ом, и конденсаторы, оцененные в 10 мкф, 22NF и 2,2 мкф.Это также требует двух транзисторов-BC108 и 2N3702-динамик 8-ом и батарею 9 В.

После того, как все компоненты подключены в соответствии с цепной диаграммой, конструкция позволяет генерировать звук сирены путем включения и выключения транзисторов в контролируемом рисунке.Это велосипедное поведение создает подъем и падение тоном, который характеризует полицейскую сирену.Схема проста в создании и отличный способ понять возможности переключения транзистора BC108.

Как работает полицейская схема сирены

Операция полицейской схемы сирены вращается вокруг зарядки и разгрузки конденсаторов, которые контролируют переключение транзисторов.Когда кнопка S2 нажимается, конденсатор C1 начинает заряжать.Этот процесс постепенно включает транзистор Q1, создавая растущий тон.И наоборот, когда выпускается кнопка S1, конденсатор C1 разряжается, постепенно выключая транзистор Q1.Этот разряд снижает частоту, что приводит к уменьшению тона.

Когда включается Q1, его коллекторное напряжение падает, активируя транзистор Q2.В то же время конденсатор C2 заряжается практически до полного питания напряжения, что увеличивает напряжение коллекционера-эмиттера Q2.Это изменение напряжения подается обратно на основание Q1 через конденсатор C2, слегка снижая насыщение Q1.В результате напряжение в коллекционере Q1 падает дальше, в результате чего Q2 будет постепенно отключаться.Эта последовательность повторяется до тех пор, пока как Q1, так и Q2 не будут полностью выключены.

После того, как конденсатор C2 разряжается, транзистор Q1 переключается обратно, инициируя новый цикл.Цикл зарядки и разрядки создает переменный подъем и падение тона сирены.Взаимодействие между компонентами сохраняет схему бесперебойной, создавая характерный звук полицейской сирены.

Общие применения транзистора BC108

Транзистор BC108 универсален и широко используется в таких приложениях, как:

Флешеры и светодиодные диммеры

Вы можете использовать транзистор BC108 в цепях, предназначенных для управления вспышками или светодиодами.Он действует как переключатель, который управляет потоком тока, позволяя создавать регулируемые эффекты света или шаблоны временных мигающих.Это делает его идеальным для декоративного освещения и индикаторных цепей.

Высокочастотный переключение

BC108 хорошо подходит для высокоскоростных переключающих приложений, где требуются быстрые состояния и выключения.Он работает эффективно в таких настройках, позволяя управлять электронными устройствами, которые требуют быстрого времени отклика, таких как логические ворота или цифровые схемы.

Предусилители для усилителей мощности

В аудиосистемах транзистор BC108 часто используется на этапах предусилителя, чтобы повысить слабые аудиосигналы, прежде чем отправлять их в основной усилитель.Это гарантирует, что сигнал достаточно сильный для дальнейшей обработки, помогая поддерживать качество звука без искажений.

РЧ -модуляторы и демодуляторы

Способность транзистора обрабатывать высокие частоты делает его отличным выбором для радиочастотных (RF).Его можно использовать в цепях, которые модулируют сигналы (объединяют звук с сигналом носителя) или демодулируют их (извлечь аудио из сигнала носителя), играя ключевую роль в системах связи.

Обработка сигнала с низким шумом

BC108 известен своими характеристиками с низким шумом, что делает его идеальным для цепей, где ясность сигнала является приоритетом.Он часто используется на входных стадиях устройств, таких как микрофоны и датчики, для снижения нежелательного шума и улучшения качества сигнала.

РФ

В радиочастотных целях транзистор BC108 обеспечивает надежную производительность для передачи и получения радиосигналов.Его высокочастотная реакция обеспечивает точную обработку сигналов, что делает его общим выбором в беспроводных коммуникационных проектах.

Переключение цепей

Этот транзистор часто используется в основных цепях переключения, где он управляет потоком тока между компонентами.Его способность переключаться между состояниями на включении и за ее пределами делает его эффективным переключателем для различных небольших электронных устройств.

Конфигурации пар Дарлингтона

В сочетании с другим транзистором BC108 можно использовать в конфигурации Дарлингтона для достижения более высокого тока.Это полезно в приложениях, где требуются усиление слабых сигналов, например, в датчиках и управляющих цепях.

Усиление с низким энергопотреблением

BC108 часто используется в схемах усилителей с низким энергопотреблением, чтобы повысить небольшие сигналы.Его надежность и эффективность делают его подходящим для таких приложений, как амплификация звука и обработка сигналов в устройствах с низкой мощностью.

Высокоскоростные приложения переключения

Способность транзистора справляться с быстрыми переходами между состояниями включенных и за ее пределами также делает его идеальным для высокоскоростного переключения в логических цепях, таймерах и других цифровых устройствах.

Светодиодные диммеры, усилители мощности и флешеры

В светодиодных диммерах BC108 обеспечивает точное управление интенсивностью света, в то время как в усилителях мощности он повышает сигналы для привлечения больших нагрузок.Это также общий компонент в цепях флешер, где он включает и выключает светильники с установленными интервалами.

Аудио -приложения

BC108 является фаворитом в аудио -приложениях благодаря своей способности обрабатывать небольшие сигналы чисто и с минимальным шумом.Будь то в предусилителях или процессорах аудиосигнала, это обеспечивает постоянное качество звука, что делает его надежным выбором для музыки и звуковых систем.
