Типы логических ворот и принципы их работы

Логические ворота - это сердце каждой цифровой схемы.Они помогают контролировать, как бинарные сигналы ведут себя и реагируют в электронике, используя основные правила логики.Будь то проверка, если все условия являются истинными или переворачивают входной сигнал, каждый ворота играет простую, но важную роль.Вы узнаете, как работают разные ворота, как они выглядят на схемах, и как они реагируют через таблицы истины.Вы также изучите, как создавать и проверить их, используя такие инструменты моделирования, как Proteus.Это руководство дает вам четкий, пошаговый путь к пониманию оснований цифровой логики.Это идеально подходит для любого, кто интересуется тем, как простые сигналы отключения делают сложные системы работать.

Каталог

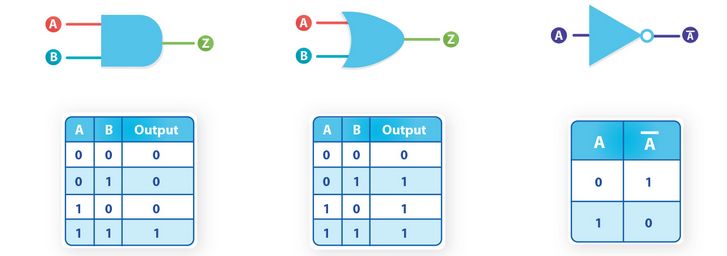

Рисунок 1. Основные логические ворота в Proteus с таблицей истины

Введение в логические ворота

Логические ворота - это Основные строительные блоки цифровой электроники.Они используются для выполнения простых логических функций с использованием двоичных входов, что означает, что они имеют дело только с 0s и 1sПолемВы можете думать о них как о крошечных лицах, принимающих решения, которые проверяют входные сигналы и производят выход, основанный на конкретном логическом правиле.

Принять Не ворота, например.Это один из самых простых ворот и работает как переключатель, который переворачивает вход.Если вход 0, это превращает его в 1 на выходе.Если вход 1, выход становится 0ПолемЭто как автоматический противоположный генератор.

Эти логические ворота не просто теория - они могут быть построены с помощью Основные электронные детали Как резисторы, диоды и транзисторы.Несмотря на то, что это работает для небольших, простых проектов или учебных целей, это не практично для крупных цепей или устройств реального мира.Вот где Производство технологии Приходите, чтобы сделать вещи проще, быстрее и надежнее.

Есть две основные технологии, используемые в создании логических ворот для коммерческих цепей:

TTL (логика транзистора-транзистора) Использует биполярные переходные транзисторы, такие как типы NPN и PNP.Это часть 7400 серия, с чем вы можете часто встречаться в электронике.

CMOS (комплементарный полупроводник оксида металла) ворота, с другой стороны, используйте МОСФЕТЫ или JFETS и известны своими Быстрая производительность и Низкое использование мощностиПолемКМОС ворота широко используются, потому что они надежны и хорошо работают даже на высоких скоростях.

Как TTL, так и CMO имеют свои сильные стороны, и выбор зависит от того, с какой схемой вы работаете.Но понимание того, как они функционируют, дает вам более четкую картину того, как логические ворота вписываются в более широкую картину цифрового дизайна.

Символы, используемые для логических ворот

Для составления схем схемы легче читать и понимать, каждому логическому вороту дается уникальный символПолемЭти символы помогают вам быстро понять, какую логику выполняют ворота без необходимости записать никаких объяснений.

Использование символов не только сохраняет пространство на диаграмме, но и сохраняет вашу цепь аккуратной и последовательной.Это становится особенно полезным, когда вы работаете с более сложные дизайны, где несколько ворот соединены вместе.Как только вы познакомьтесь с этими символами, чтение цифровых цепей становится гораздо более простым.

Наиболее часто используемые символы включают символы для И, или нет, и не ворота.У каждого есть отличная форма, так что вы можете мгновенно отделить их отдельно.Эти базовые ворота часто появляются как в новичке, так и в продвинутой цифровой электронике, и их символы используются в УчебникиВ Программные инструменты, такие как Proteusи реальные схематические диаграммы.

Изучение и распознавание этих символов - один из первых шагов, чтобы чувствовать себя комфортно с Цифровая логическая конструкцияПолем

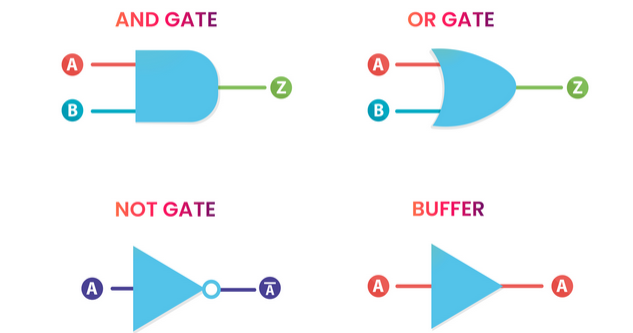

Рисунок 2. Символы основных логических ворот

Таблица истины логических ворот

Каждый логический штант следует за конкретным логическим правилом, которое соединяет его входы к его выводу.А Таблица истины это простой и четкий способ показать, как ворота ведет себя при всех возможных комбинациях ввода.Это как шпаргалка, которая точно говорит вам, какой вывод ожидает для каждого набора входов.

В типичной таблице истинности Входы перечислены слева и выходы справаПолемЭтот макет помогает вам легко проследить, как логика течет через ворота.

Таблица правды Не ворота (который инвертирует свой вход) показан ниже:

Вход	Выход
0	1
1	0

Как видите, у этой таблицы есть 2 ряда, один для каждого возможного входного значения.Это потому, что у ворот есть только один вход, поэтому 2¹ = 2 возможные комбинации.

Количество строк в таблице истины зависит от того, сколько входов у ворот.Вы можете рассчитать количество строк, используя формулу 2ⁿ., где n - количество входовПолемТаким образом, затвор с 2 входами будет иметь 2² = 4 строки.

Таблицы истины особенно полезны в Логика логики и операции, связанные с математикой, где визуализация отношений ввода-вывода облегчает понимание того, как работает схема.Как только вы знакомы с ними, вы обнаружите, что они являются мощным инструментом для планирования и анализа цифровых систем.

Как разрабатывать цепи логики ворот

Проектирование логических ворот может быть простой, как только вы поймете различные используемые методы.Вы можете либо создать их с помощью основных электронных компонентов, либо использовать более продвинутые подходы, которые предлагают лучшую производительность.Выбор зависит от того, над каким проектом вы работаете и насколько надежным или быстро вы хотите, чтобы схема была.

Одним из распространенных способов создания логических ворот является использование основных компонентов, таких как резисторы, диоды и транзисторыПолемОни отлично подходят для обучения и небольших проектов.Некоторые известные типы этих простых логических цепей включают в себя:

• RTL (резисторная логика) - использует резисторы и транзисторы.Его легко построить, но не очень быстро или эффективно.

• DTL (логика диода-транзистора) - Сочетает диоды и транзисторы.Это немного повышает производительность по сравнению с RTL.

• ECL (логика с эмиттером) - больше фокусируется на скорости, но потребляет больше мощности.

• DRL (логика диода-резистора) - использует только диоды и резисторы и в основном для демонстрации или образовательных целей.

Эти простые дизайны отлично работают для понимания того, как функционируют логические ворота, но они часто поставляются с такими недостатками, как более медленное время отклика и Чувствительность к шуму, что может повлиять на то, как точно они работают.

Чтобы повысить производительность, вы можете использовать более изысканные методы, такие как Ттл и CMOS, которые распространены в повседневных цифровых цепях.Эти методы быстрее, более стабильны и лучше подходят для реальных приложений.

• TTL (логика транзистора-транзистора) Использует NPN и PNP -транзисторы для создания ворот, которые переключаются быстрее и работают лучше, чем основные конструкции.Он широко использовался в цифровых системах в течение многих лет.

• CMOS (комплементарный полупроводник оксида металла) использует MOSFET или FETS.Он популярен за его Низкое использование мощности, быстрое переключение, и Сильная устойчивость к шумуПолемИз -за этих преимуществ CMOS является наиболее широко используемым методом для дизайна логического затвора сегодня.

Если вы строите более сложную схему или хотите что -то быстрое и надежное, переход с TTL или CMO даст вам лучшие результаты.Эти методы используются в большинстве современных устройств, поэтому изучение их поможет вам создать более эффективные и надежные цепи.

Создание логических ворот с основными электронными частями

Вот пример И ворота дизайн с использованием Диод-резисторная логика (DRL) и Нанд ворота построен с Диод-транслярная логика (DTL). Эти типы схем являются хорошим способом понять, как логические ворота работают на базовом уровне.

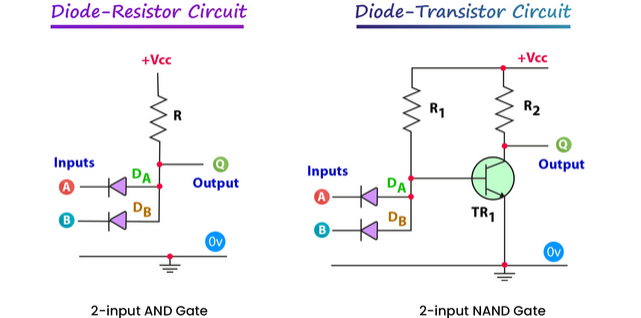

Рисунок 3. Конструкция схемы и и наносит ворота с основными компонентами

Как вы можете видеть на рисунке выше, эти схемы довольно просты в создании.Им нужны только основные детали, такие как диоды, резисторы и транзисторыПолемЭто делает их великолепными для обучения или создания небольших экспериментальных схем.

Однако, хотя эти установки легко построить, они не используются в коммерческих интегрированных цепях.Причина в том, что они часто страдают от Высокая потеря мощности из-за подтягивающих резисторов и отсроченные ответы известный как Задержки распространенияПолемЭти проблемы могут повлиять на производительность и надежность ворот в более крупных или более быстрых схемах.

Из-за этого, Ттл и CMOS Технологии предпочтительнее разработки логических ворот в практических приложениях.Они предлагают лучшую скорость, более низкое использование мощности и более последовательные результаты.

Детали логического затвора TTL

Ttl, или Транзистор-транзисторная логика, использует NPN и PNP -транзисторы Чтобы построить цифровые логические ворота.Эти ворота известны своим быстрым переключением и широко используются во многих электронных цепях.Ворота TTL предназначены для работы на определенных уровнях напряжения для представления логических состояний.

В Идеальные ворота TTL, а Низкий (0) логический сигнал соответствует 0 вольти а Высокий (1) логический сигнал соответствует 5 вольтПолемНо в реальных цепях уровни напряжения немного более конкретны.Сигнал рассматривается НИЗКИЙ Если это между 0 и 0,8 вольт, и это ВЫСОКИЙ Если это между 2 и 5 вольтПолемДиапазон от 0,8 В до 2 В нестабилен и не четко признан как высокий или низкий.Эта неопределенная область часто называют "Никакая мужская земля"Потому что это может вызвать непредсказуемое поведение.

Чтобы избежать проблем в этом разрыве напряжения, схемы часто используют подтягивание или упущенные резисторыПолемОни помогают стабилизировать сигнал и четко поддерживать его в высоком или низком диапазоне.

Есть много версий TTL Logic Gate ICS, таких как 74LXX, 74LSXX, 74ALSXX, 74HCXX, 74HCTXX и 74ACTXXПолемКаждый тип имеет немного отличную производительность на основе своей внутренней структуры и материалов, таких как скорость, использование мощности или напряжение переключения.

TTL остается надежным и популярным методом для создания логических ворот, особенно когда важна скорость, а требования к мощности являются умеренными.

Детали логических затворов CMOS

CMOS, что означает Комплементарный полупроводник оксида металла, это еще один популярный метод, используемый для создания логических ворот.Вместо использования стандартных транзисторов используются цепи CMOS FETS (Полевые транзисторы эффекта) и МОСФЕТЫПолемЭти компоненты делают CMOS -ворота более эффективными с точки зрения использования мощности и лучше обрабатывать электронный шум.

У CMOS Logic Gates уровни напряжения, используемые для определения логических состояний, немного отличаются от TTL.Сигнал рассматривается Низкий (0) Когда он падает между 0 и 1,5 вольт, и это считается ВЫСОКИЙ (1) Если это между 3 и 18 вольтПолемЭти более широкие диапазоны напряжения помогают CMOS Gates хорошо работать по различным расходным материалам и приложениям.

Логика Ворота	Низкий (0)	Высокий (1)
Ттл	0-0,8 В.	2-5 В.
CMOS	0-1.5V	3-18В

Одна из основных причин, по которым CMOS широко используется сегодня, заключается в его Низкое энергопотреблениеПолемВ отличие от TTL, CMOS Gates рисуют значительный ток только при переключении состояний.Это делает их отличным выбором для устройств и систем с батарейным питанием, где важна энергоэффективность.

С их Быстрый отклик, устойчивость к шуму и использование низкого уровня энергии, CMOS -ворота встречаются в большинстве современных цифровых цепей - от микроконтроллеров и чипов памяти до смартфонов и компьютеров.

Различные типы логических ворот

Логические ворота бывают разных форм, в зависимости от того, сколько входов у них есть, и того типа логики они следуют.Хотя есть много специализированных типов, большинство цифровых цепей используют лишь несколько общих ворот.Как только вы поймете эти основные и продвинутые, становится легче работать с более сложными логическими дизайнами.

Основные логические ворота - основа цифровых цепей

Есть три основных логических ворота, которые формируют базу всех цифровых операций:

• И ворота - Выходы высокой только тогда, когда все входы высоки.

• Или ворота - Выходы высоко, когда хотя бы один вход высокий.

• Не ворота - также называется инвертором;он меняет входное значение.Если вход составляет 1, выход равен 0, и наоборот.

Эти ворота часто являются отправной точкой при разработке логических цепей, потому что их просты для понимания и широко используются.

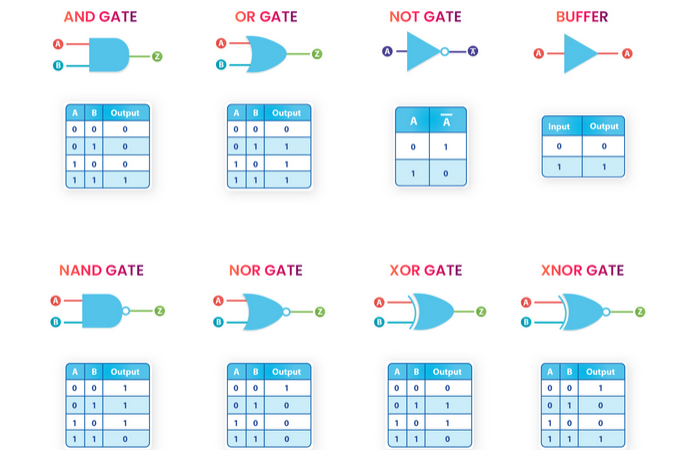

Рисунок 4. Символы и таблицы истины общих логических ворот

Обычно используются передовые логические ворота

Помимо основных ворот, есть несколько продвинутые ворота Сделано путем объединения или расширения основной логики.К ним относятся:

• Нанд ворота - Работает как и ворота, за которыми следуют не ворота.Это дает низкий результат, только если все входы высоки.

• Ни ворота - комбинирует или и нет.Это дает высокий выход только тогда, когда все входные данные низкие.

• Xor Gate (Exclusive OR) - Выходы высокой только тогда, когда входные данные разные.

• Xnor gate (эксклюзивная но и) - Выходы высокой, когда входные данные одинаковы.

Эти ворота встречаются в широком диапазоне логических систем, от простых контроллеров до сложных процессоров.

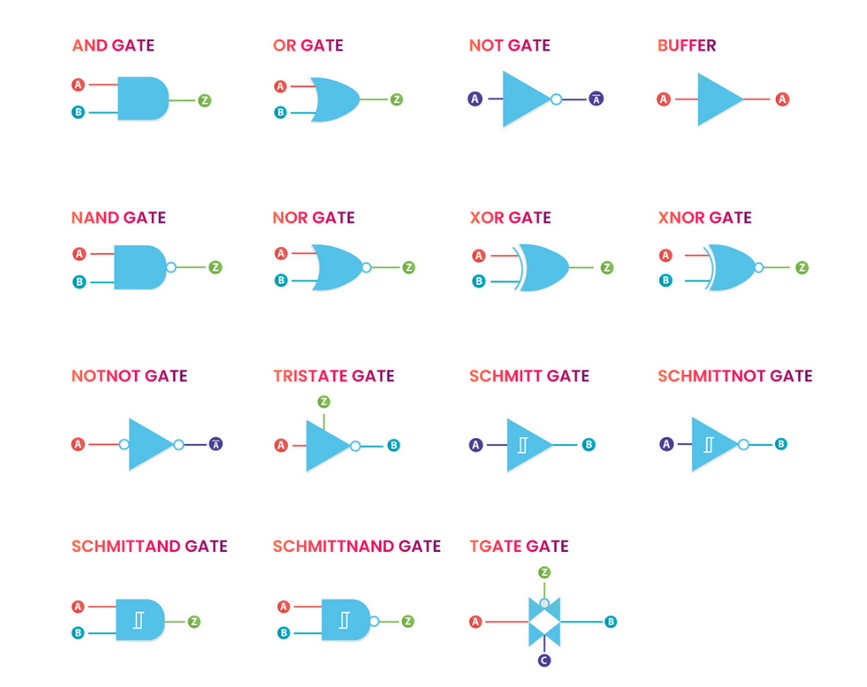

Рисунок 5. Символы логических ворот

Менее распространенные, но все еще полезные логические ворота

Есть также несколько менее часто используемых ворот, которые служат особыми целями в логическом дизайне:

• Минейт (минимальная логика) - выводит наименьшее входное значение.

• Max Gate (максимальная логика) - выводит наибольшее входное значение.

• Inh Gate (ингибируйте логику) - блокирует выход на основе управляющего сигнала.

• MAR GATE (большинство логики) - выводит значение, с которым согласуется большинство входов.

• IMP GATE (логика значения) - производит выход на основе условной логики.

Хотя вы не увидите их в каждом дизайне, они могут быть полезны в определенных приложениях, где необходимо конкретное логическое поведение.

И ворота работают

А И ворота является одним из наиболее широко используемых логических ворот в цифровой электронике, особенно в системах, где многочисленные условия должны быть верны одновременно.Он выполняет логическую операцию, известную как соединение, что означает, что он проверяет высоки ли все входы (1). Если они есть, выход высокий.Однако, если даже один вход низкий (0), Выход становится низким.

Этот ворот часто используется в системах управления, где должно быть выполнено более одного требования, чтобы что -то произошло.Например, в схеме, где должны быть включены как датчик, так и переключатель, чтобы питать двигатель, и ворота идеально подходят.

Работа An и Gate может быть представлена ​​как A · b = y, где A и B являются входом, а Y - вывод.Важно знать, что и у ворот может быть Более двух входови все должно быть высоким, чтобы выходные данные были высокими.В противном случае затвор производит низкую мощность.

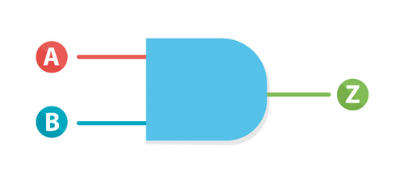

Рисунок 6. и символ ворот

А	Беременный	А.Б.
0	0	0
0	1	0
1	0	0
1	1	1

На рисунке выше показан символ и ворота, а таблица истины ниже делает логику еще более ясной.Вы можете видеть, что только последняя входная комбинация (1, 1) дает высокий выход.Все остальные комбинации приводят к низкой мощности, что соответствует описанному поведению.

И моделирование ворот в Proteus

Моделируя и ворота в Протеус Это отличный способ увидеть, как это ведет себя в реальной схеме.Proteus включает в себя встроенный и затворный компонент в свою библиотеку, поэтому вы можете перетащить его в свое рабочее пространство и легко настроить тест.

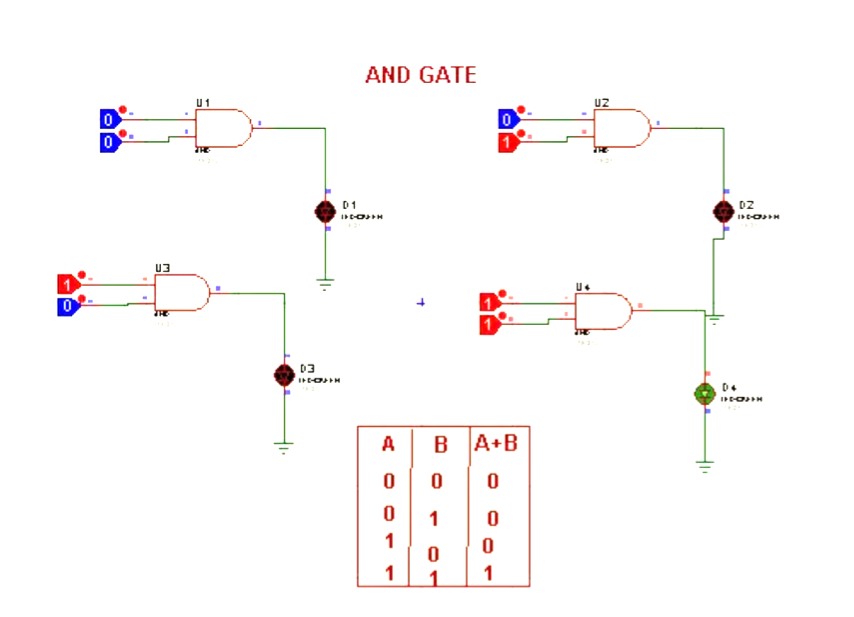

Рисунок 7. Моделирование и ворот в протеусе

Чтобы выполнить симуляцию, вам понадобится:

• И ворота

• Логика переключается (Чтобы изменить входные значения от 0 до 1)

• ВЕЛ (Чтобы визуализировать состояние вывода)

• Наземный терминал

Начните с размещения и ворот в область дизайна.Соединять логика переключается к входам и ВЕЛ На выводе.Прикрепите необходимое заземление, чтобы завершить цепь.Как только вы запустите симуляцию, попробуйте изменить входные данные.Вы заметите, что Светодиоды только зажигают, когда оба входа высоки- просто как и ожидалось от таблицы истины.

Это простое моделирование дает вам хорошее понимание того, как и ворота функционируют в реальных цифровых цепях.Это также показывает, как различные условия ввода напрямую влияют на выход.Это эффективный способ узнать, как логические ворота могут использоваться для принятия решений в электронных системах.

Или ворота работают

А Или ворота является еще одним ключевым компонентом в цифровых логических системах.Он работает на логике, известной как разъединение, что означает, что проверяет, есть ли По крайней мере, один вход высокий (1)ПолемЕсли это так, выход также будет высоким.Единственный случай, когда выходной выход (0), это когда Все входные данные низкиеПолем

Этот тип ворот полезен в ситуациях, когда любое из нескольких условий Быть правдой достаточно, чтобы вызвать действие.Например, если вы хотите, чтобы свет включался, когда нажат какой -либо из двух переключателей, an или ворота - правильный выбор.

Функция или ворота обычно выражается как A + b = y , где A и B являются входом, а Y - вывод.Имейте в виду, что знак плюс (+) здесь не означает арифметическое дополнение - он представляет собой логическую или операцию.

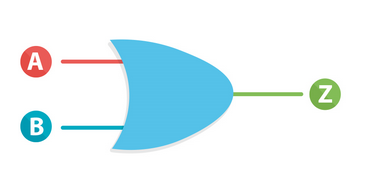

Рисунок 8. или символ затвора

А	Беременный	А+б
0	0	0
0	1	1
1	0	1
1	1	1

Как показано в таблице истинности выше, выходной сигнал низкий Только когда оба входа 0ПолемВ любом другом случае, даже если только один вход высокий, выходной выход высокий.Это отличает его от и ворота, который требует, чтобы все входы были высокими, чтобы получить высокую мощность.

Или моделирование ворот в протеусе

Чтобы лучше понять, как работает или ворота, вы можете моделировать его, используя Протеус, точно так же, как вы сделали с и воротами.Proteus имеет встроенный или затворный компонент, который вы можете легко использовать в своей схеме.

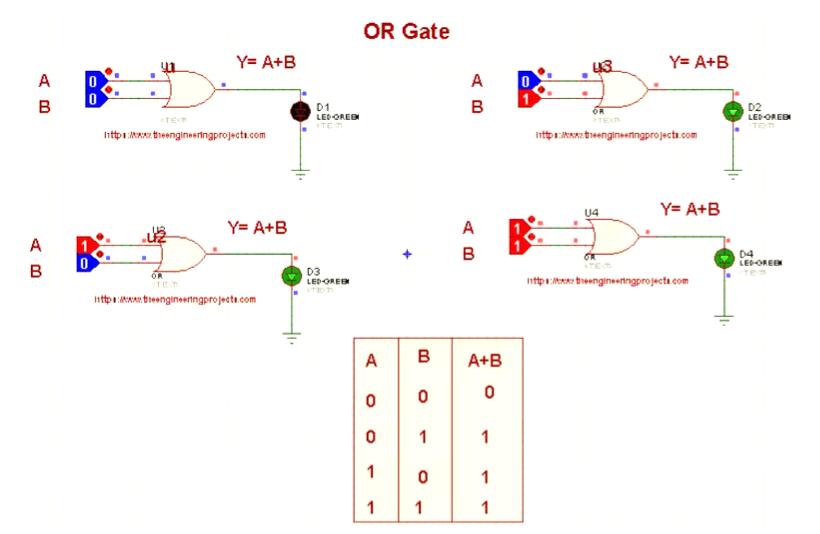

Рисунок 9. Моделирование или ворот в протеусе

Для этого моделирования вам понадобятся следующие компоненты:

• Или ворота

• Логика переключается (Для применения входных сигналов)

• ВЕЛ (Для визуализации вывода)

• Наземный терминал

Как только компоненты подключены, переключите входы, чтобы проверить различные комбинации.Вы заметите, что Светодиод включается Если один или оба входа установлены на высокий.А Светодиодные пребывания Выключен только тогда, когда оба входа низкие, что точно соответствует тому, что показывает таблица правды.

Это симуляция является практическим способом наблюдения, как или ворота обрабатывают логические условия.Это облегчает понимание того, как они используются в реальных цепях, чтобы принимать решения, когда любое условие достаточно, чтобы активировать выход.

Не работают ворота

А Не ворота, также называется инвертор, является самым основным логическим воротом, с которыми вы столкнетесь в цифровой электронике.Это только один вход и один выводи его главная работа - Отмените вход ценитьПолемЕсли вы дадите ему 0, выход становится 1ПолемЕсли вход 1, выход переворачивается в 0ПолемВот почему он называется инвертором - он просто инвертирует сигнал, который он получает.

Это ворота часто представляется с использованием A ′, где А это вход, а апостроф (′) означает «не» или «противоположный».Это обычно используется, когда вам нужна схема, чтобы отреагировать, когда сигнал не присутствует, или отключить что -то, когда условие становится активным.Например, если вы хотите, чтобы система оставалась отключенной, пока датчик включен, вы можете использовать не ворота, чтобы отменить сигнал.

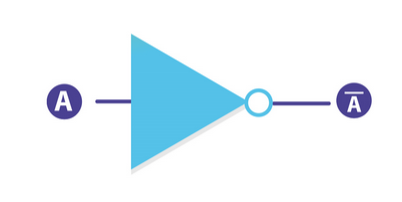

Рисунок 10. не символ ворот

А	Беременный
0	1
1	0

А Таблица истины Ибо не ворота очень просты и легко запомнить.Поскольку есть только один вход, есть только две возможностиПолемКогда вход 0, выход 1ПолемКогда вход 1, выход 0ПолемЭто чистое и предсказуемое поведение делает невозможным не полезным в логическом дизайне.

Не моделирование ворот в протеусе

Вы можете легко увидеть, как работает не ворота, настраивая быстро моделирование в ProteusПолемProteus предлагает предварительно построенные не ворота в своей библиотеке компонентов, что делает настройку быстрой и удобной для начинающих.

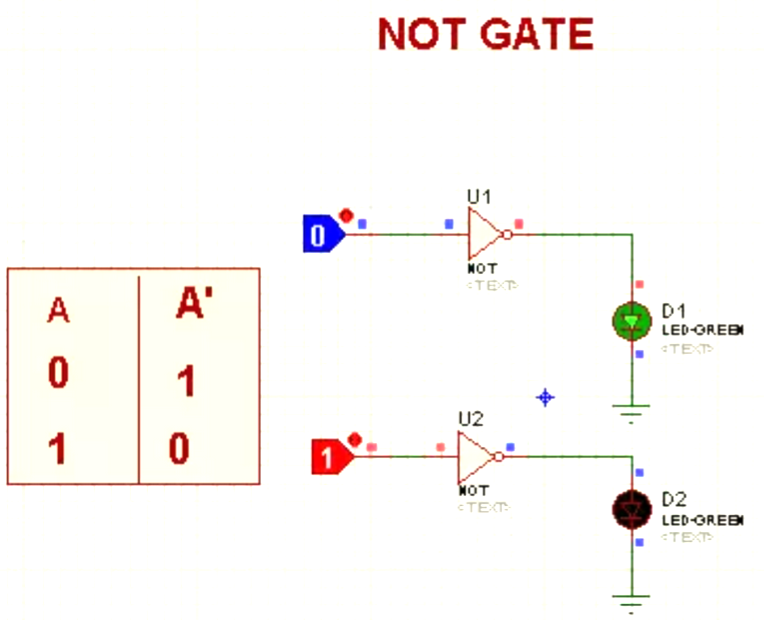

Рисунок 11. Моделирование не ворота в протеусе

Чтобы построить симуляцию, вам понадобятся следующие компоненты:

• Не ворота

• Логика переключения (Чтобы изменить ввод вручную)

• ВЕЛ (Чтобы показать выход визуально)

• Наземный терминал

Начните с размещения нера в вашем рабочем пространстве Proteus.Подключить логика переключения к своему вводу и приводятся к его выводу.Наконец, добавьте соединение заземления, чтобы завершить цепь.Когда вы запускаете симуляцию и изменяете логику переключения между 0 и 1, вы увидите, что Светодиодный освещает, когда вход 0, и выключает, когда вход 1Полем

Эта простая установка ясно демонстрирует поведение инвертора.После изучения как И и ИЛИ ворота работают, понимая нера Основные логические воротаПолемЭти ворота образуют фундамент Для всех других цифровых логических цепей, и овладение их дает вам сильную отправную точку для изучения более сложных дизайнов.

Заключение

Понимание логических ворот - это первый шаг к изучению того, как работают цифровые цепи.От простых ворот, таких как и, или, а не до более продвинутых вариантов, таких как NAND и XOR, каждый играет уникальную роль в обработке бинарных сигналов.Эти ворота легко понять, как только вы узнаете их символы, таблицы истины и как проверить их с помощью симуляции.Использование таких инструментов, как Proteus, делает процесс обучения более четким и практическим.Когда вы наращиваете уверенность в этих основаниях, вам будет легче перейти к более сложным цифровым системам.Независимо от того, экспериментируете ли вы или учитесь, эти строительные блоки будут продолжать появляться снова и снова.
