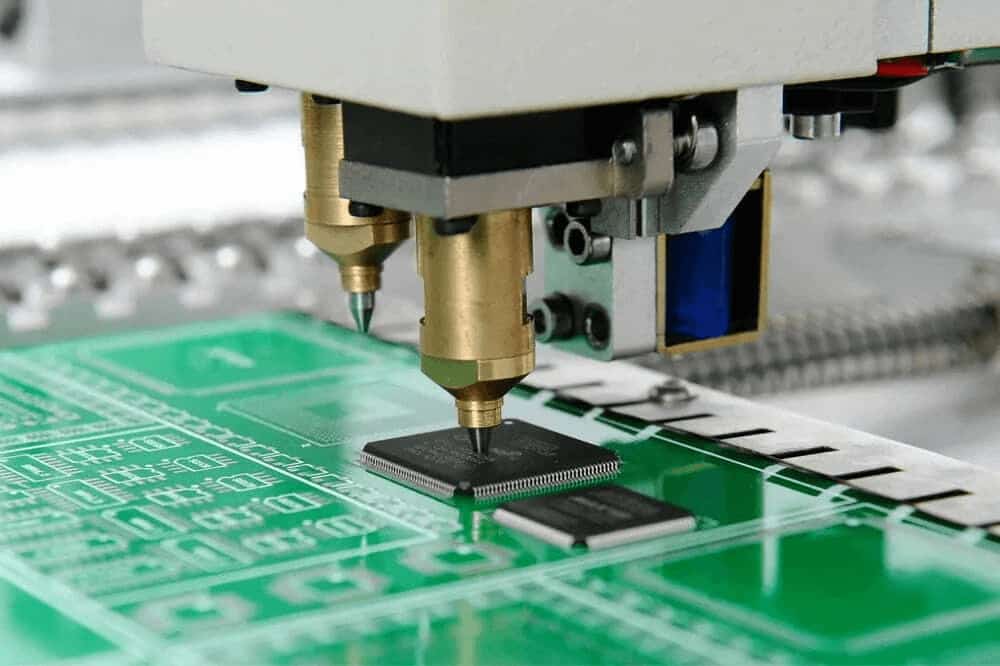

Рисунок 1. Компонент SMT
Технология поверхностного монтажа (SMT) — это метод сборки электронных схем путем размещения компонентов непосредственно на контактных площадках печатной платы, а не вставки их через отверстия.Этот процесс уменьшает размер и вес, повышает эффективность компоновки и обеспечивает более высокую плотность компонентов.SMT широко используется в современной электронике и обеспечивает надежное крупносерийное производство с постоянным качеством сборки.

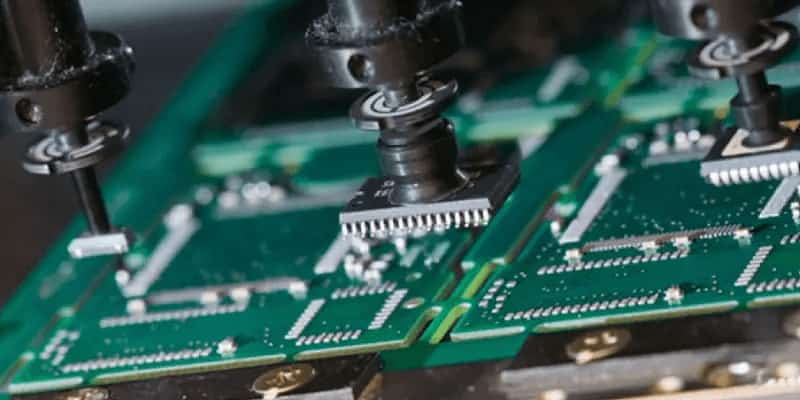

Рисунок 2. Размещение компонентов SMT
Технология поверхностного монтажа соединяет компоненты непосредственно с медными контактами на печатной плате.Контактные площадки сначала покрывают паяльной пастой — смесью мелкозернистого припоя и флюса, которая очищает металл и подготавливает его к склеиванию.Затем компоненты размещаются на наклеенных площадках;липкая паста удерживает их на месте.
Плата проходит через печь оплавления, где при контролируемом температурном профиле паяльная паста плавится.Расплавленный припой смачивает как площадки, так и клеммы компонентов, а когда плата остывает, он затвердевает, образуя прочные электрические и механические соединения.Большинство корпусов имеют клеммы по краям, в то время как в других, таких как массивы шариковых решеток (BGA), для формирования соединений используются маленькие шарики припоя на нижней стороне.

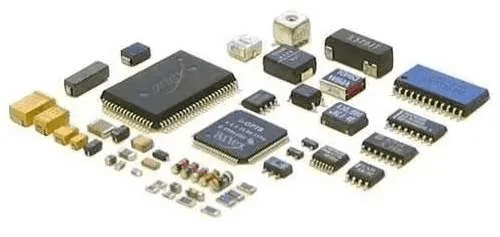

Рисунок 3. Типы компонентов SMT
Компоненты для поверхностного монтажа предназначены для установки непосредственно на поверхность печатной платы.Они полагаются на небольшие металлические выводы для электрического контакта, а не на длинные провода.Их формы и размеры различаются в зависимости от функции, но все они предназначены для компактных помещений, где пространство ограничено.
Пассивные компоненты для поверхностного монтажа включают резисторы, конденсаторы и катушки индуктивности.Эти детали направляют, хранят или ограничивают электрическую энергию без необходимости использования внешнего источника питания.Большинство из них поставляются в небольших прямоугольных упаковках, что позволяет легко размещать их на доске и помогает поддерживать порядок в макете.Вы заметите коды стандартных размеров, такие как 0805, 0603, 0402 или 0201, и эти цифры описывают длину и ширину детали.Они важны, поскольку определяют, сколько места занимает компонент, как он сочетается с соседними деталями и насколько хорошо он может выдерживать силовые или электрические нагрузки.Резисторы и конденсаторы являются наиболее распространенными в этой группе, тогда как катушки индуктивности часто используются в корпусах немного большего размера или другой формы, когда необходимы более высокие уровни тока.
Транзисторы и диоды для поверхностного монтажа обычно заключаются в небольшие пластиковые корпуса с металлическими выводами, расположенными вдоль одной стороны.Многие транзисторы имеют три вывода, которые соответствуют способу управления или переключения тока внутри цепи.Диоды обычно имеют два вывода, хотя в некоторых версиях используется больше выводов, если они содержат несколько диодов в одном корпусе.Эти компоненты играют важную роль в переключении, исправлении или формировании сигналов в компактных схемах, а их размер делает их подходящими для компоновок, требующих ограниченного пространства, без потери электрических характеристик.
Интегральные схемы для поверхностного монтажа объединяют множество внутренних компонентов в один корпус, позволяя разместить более продвинутые функции на небольшой площади.Широко используются несколько стилей упаковки.Детали SOIC хорошо подходят для умеренного количества контактов, а более тонкие версии, такие как TSSOP, помогают сэкономить еще больше места на плате.Пакеты QFP имеют контакты со всех четырех сторон и используются, когда устройству требуется большее количество подключений.В корпусах BGA вместо открытых выводов на нижней стороне размещаются небольшие шарики припоя, что поддерживает очень большое количество контактов и помогает улучшить поток тепла и качество сигнала.Каждый тип выбирается исходя из того, насколько сложна схема, сколько соединений ей необходимо и сколько места имеется на плате.
Компоненты для поверхностного монтажа соответствуют стандартным стилям упаковки, которые определяют их форму, размер и расположение их клемм на печатной плате.Эти стандарты помогают деталям правильно разместиться на плате и обеспечить устойчивое размещение во время производства.Каждая категория компонентов использует свои собственные общие посадочные места, и эти посадочные места определяют, как деталь вписывается в компактную компоновку.

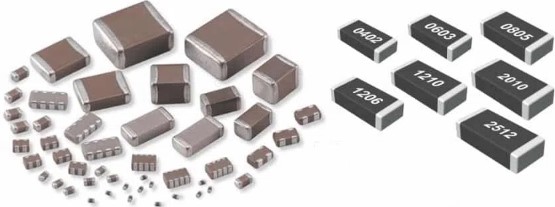

Рисунок 4. Чип-пакеты для резисторов и конденсаторов SMT
Резисторы и конденсаторы в форме SMT обычно изготавливаются в виде прямоугольных корпусов микросхем и имеют коды размеров, такие как 1206, 0805, 0603, 0402 или 0201. Эти коды описывают длину и ширину каждой части и показывают, сколько места компонент занимает на плате.Например, деталь 0603 имеет размеры 0,06 на 0,03 дюйма.Размер упаковки влияет на то, насколько легко можно разместить и припаять деталь, а также насколько большую электрическую или тепловую нагрузку она может выдержать.Упаковки большего размера легче обрабатывать, а упаковки меньшего размера помогают сохранить компактность в условиях ограниченного пространства.

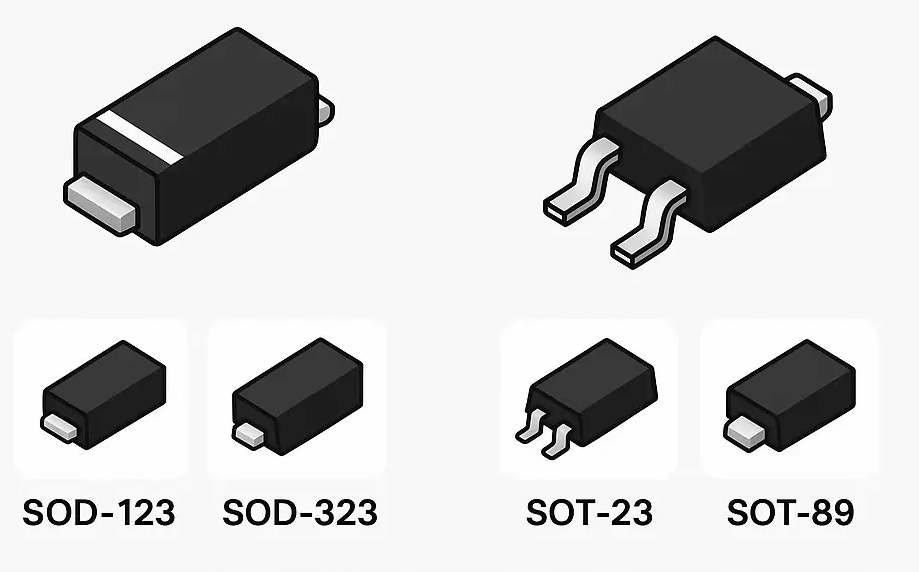

Рисунок 5. Корпуса SMT для диодов и транзисторов
Диоды и транзисторы обычно имеют небольшие пластиковые корпуса, предназначенные для четкой ориентации и простого монтажа.Диоды часто встречаются в корпусах SOD-123 или SOD-323, а во многих транзисторах используется SOT-23 или аналогичные стили.

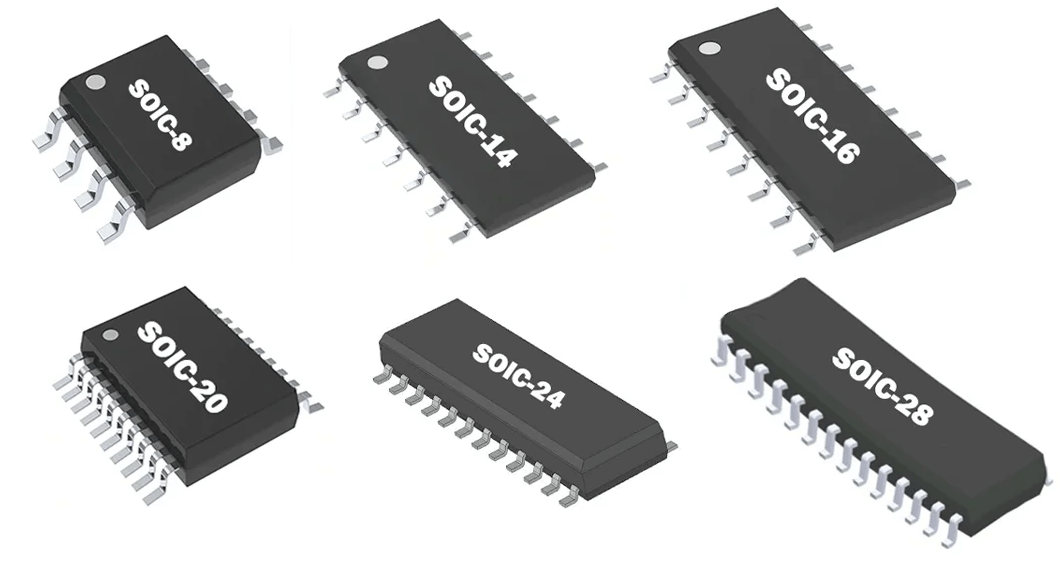

Рисунок 6. Распространенные пакеты микросхем SMT
Интегральные схемы используют более широкий спектр типов корпусов SMT, отвечающих их потребностям в подключении.В корпусах SOIC, SSOP и TSSOP используются боковые выводы, и они хорошо подходят для устройств с умеренным количеством контактов.В корпусах QFP выводы размещаются со всех четырех сторон для поддержки большего количества контактов.В более сложных устройствах часто используются корпуса BGA, на нижней стороне которых находятся маленькие шарики припоя для плотного и эффективного соединения.Корпуса масштаба чипа приближают размер к кремниевому кристаллу, что позволяет сэкономить еще больше места на плате.

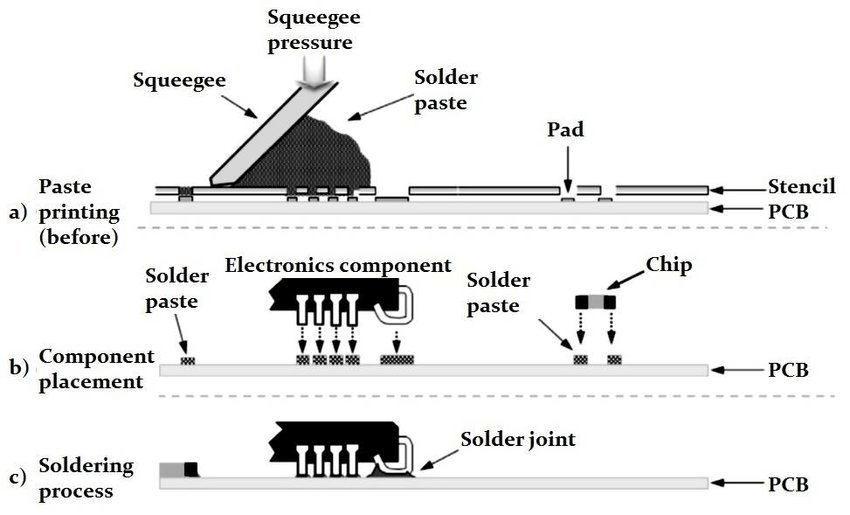

Рисунок 7. Этапы сборки SMT
Процесс сборки SMT начинается с нанесения паяльной пасты на медные площадки печатной платы.На этом этапе трафарет из нержавеющей стали направляет пасту так, чтобы она оседала только на контактных площадках, где соприкасаются клеммы компонентов.Смесь мелких частиц припоя и флюса необходимо наносить с тщательным контролем, поскольку количество и расположение влияют на формирование соединений во время нагрева.
Как только паста окажется на месте, плата переходит к размещению компонентов.Каждая деталь устанавливается на соответствующие площадки, а системы технического зрения проверяют выравнивание, чтобы обеспечить правильную ориентацию перед пайкой.Липкости пасты достаточно, чтобы удерживать компоненты устойчивыми, пока плата готовится к следующему этапу.
Затем плата проходит через печь оплавления, где контролируемый нагрев плавит паяльную пасту и позволяет ей вывести клеммы в их конечное положение.По мере остывания платы припой затвердевает, образуя надежное электрическое и механическое соединение.Постоянный контроль температуры при нагреве и охлаждении помогает поддерживать качество соединений и предотвращает смещение компонентов.

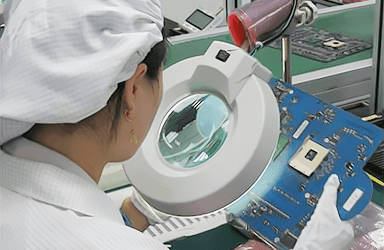

Рисунок 8. Проверка SMT и контроль качества
Проверка и контроль качества гарантируют, что каждый компонент поверхностного монтажа правильно установлен и надежно припаян к печатной плате. Автоматизированный оптический контроль (АОИ) широко используется;Камеры сканируют плату и сравнивают ее с эталонным изображением, чтобы обнаружить такие проблемы, как смещение, неправильная ориентация, недостаточный припой, избыток припоя или перемычки.
Для корпусов со скрытыми паяными соединениями, например БГА, ЛГАи QFN — рентгеновский контроль требуется.Рентгеновские изображения показывают качество внутренней пайки, показывая пустоты, неполные соединения или скрытые дефекты, которые могут повлиять на надежность.Некоторые процессы также включают проверку паяльной пасты для проверки правильности количества и размещения пасты перед установкой компонентов.
После сборки, электрические и функциональные испытания убедитесь, что плата работает по назначению.Эти тесты гарантируют, что каждое соединение работает правильно при силовой или сигнальной нагрузке.В совокупности этапы проверки помогают поддерживать стабильное качество и гарантировать, что готовые платы соответствуют требуемым стандартам производительности.
|
Преимущества
|
Ограничения
|
| Поддерживает компактные макеты с высокой плотностью размещения. с меньшими компонентами | Трудно отремонтировать вручную из-за крошечные, близко расположенные части |
| Допускает установку с обеих сторон Печатная плата для экономии места | Требуется специальное оборудование, такое как пастообразные принтеры, машины для захвата и размещения и печи оплавления |
| Улучшает электрические характеристики за счет более короткая длина выводов | Очень маленькие упаковки (0201, 01005) познакомить с проблемами размещения и пайки |
| Уменьшает сверление, размер платы и общая себестоимость продукции | Скрытые соединения в BGA, QFN и LGA пакеты требуют рентгеновского контроля |
| Обеспечивает равномерный припой, формованный оплавлением. соединения стабильного качества | Соединения для поверхностного монтажа предлагают меньше механическая прочность для компонентов, подвергающихся высоким нагрузкам |
| Можно улучшить тепловой поток с помощью термического колодки или нижние контакты | Чувствителен к теплу и влаге, требующие бережного обращения и хранения |

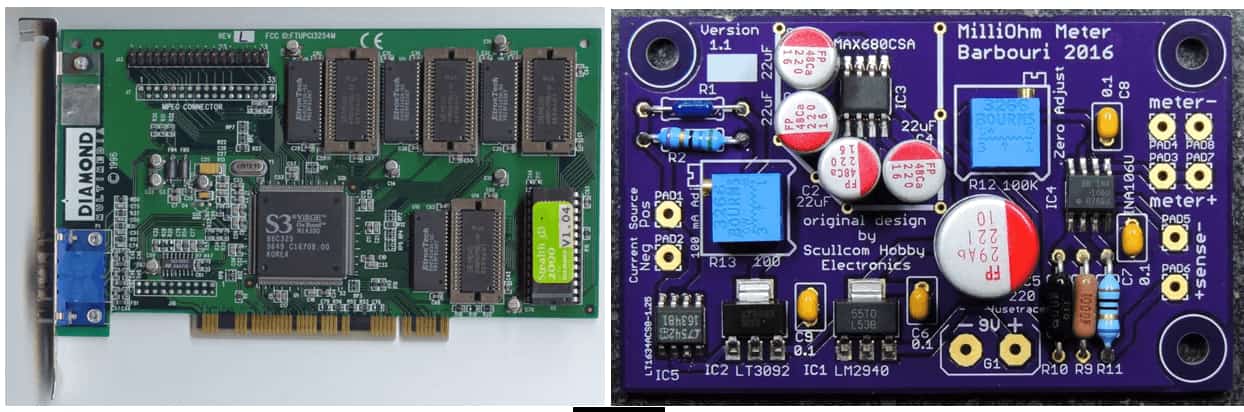

Рисунок 9. SMT и платы со сквозными отверстиями
Технология поверхностного монтажа и сборка через отверстия различаются тем, как компоненты крепятся к печатной плате.Детали SMT располагаются непосредственно на поверхности с помощью коротких выводов, а в компонентах для сквозных отверстий используются выводы, вставленные через просверленные отверстия и припаянные на противоположной стороне.
SMT обеспечивает компактную компоновку, поскольку детали меньше по размеру и не требуют отверстий, что обеспечивает малое расстояние и эффективное использование площади платы.Компоненты со сквозными отверстиями больше по размеру и расположены дальше друг от друга, но их сквозная конструкция обеспечивает прочную механическую поддержку, что делает их подходящими для деталей, подвергающихся нагрузкам или требующих повышенной прочности.
Способы сборки также различаются.Детали SMT размещаются на контактных площадках и припаиваются во время оплавления, что позволяет ускорить производство.Детали со сквозными отверстиями требуют ручной или автоматической установки выводов перед пайкой, что увеличивает время сборки.В электрическом плане более короткие пути SMT помогают уменьшить нежелательные эффекты в высокочастотных или чувствительных цепях, тогда как более длинные выводы со сквозными отверстиями могут вносить небольшие отклонения.

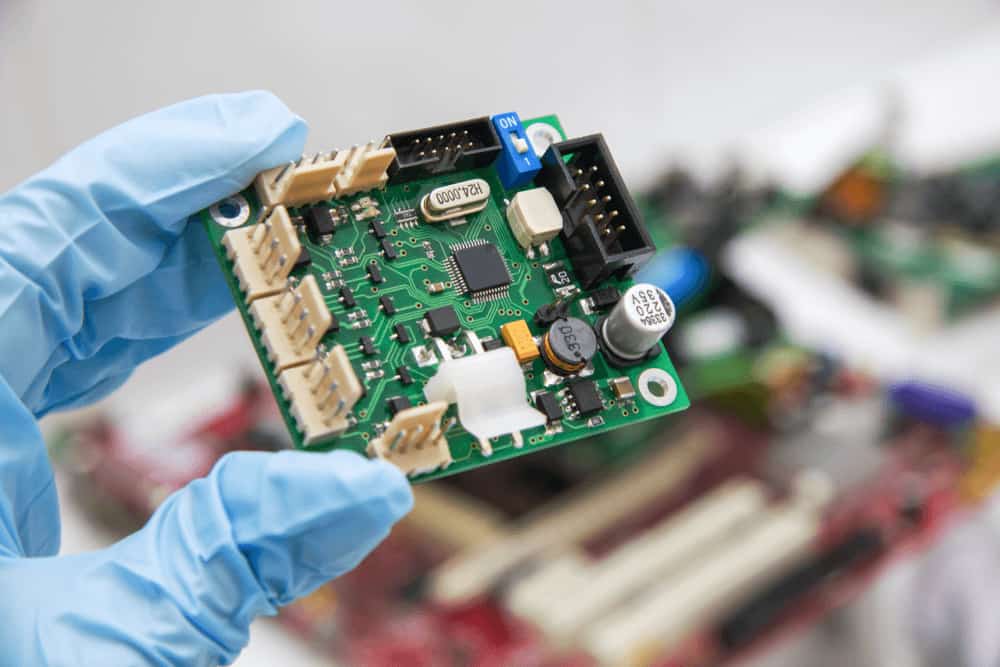

Рисунок 10. SMT в современной электронике
Технология поверхностного монтажа используется в широком спектре электронных систем, поскольку она обеспечивает компактную компоновку и высокую плотность компонентов.Его способность размещать мелкие детали близко друг к другу позволяет конструкторам создавать сложные схемы в ограниченном пространстве, что важно для многих современных продуктов.
В бытовой электронике SMT применяется в устройствах, которым требуются небольшие, легкие и многофункциональные печатные платы.Он используется в смартфонах, планшетах, ноутбуках, носимых устройствах, телевизорах и другой бытовой электронике.Компактная структура деталей SMT помогает поддерживать такие функции, как беспроводная связь, быстрая обработка и расширенные функции измерения, и все это в компактных корпусах.
Эта технология также занимает центральное место в автомобильных системах, где электронные блоки управления и сенсорные модули основаны на небольших и надежных компонентах.SMT встречается в схемах управления двигателем, модулях безопасности, тормозных системах, навигационных блоках и панелях управления, используемых в электромобилях.Эти приложения зависят от стабильной производительности в средах с ограниченным пространством.
В промышленном оборудовании SMT поддерживает функции управления и мониторинга, необходимые в производственных и энергетических системах.Примеры включают программируемые логические контроллеры, драйверы двигателей, источники питания и промышленные датчики.Эти платы выигрывают от стабильной производительности и компактных размеров, обеспечиваемых SMT.
Многие медицинские устройства используют SMT для достижения точной работы в небольших корпусах.Он появляется в диагностических инструментах, мониторах пациентов, оборудовании для визуализации, а также в носимой и имплантируемой электронике.Небольшой размер и стабильная производительность деталей SMT обеспечивают точность, необходимую в медицинских учреждениях.
SMT также широко используется в портативных устройствах и устройствах с батарейным питанием, таких как портативные счетчики, беспроводные аксессуары, GPS-трекеры и компактные коммуникационные модули.Более высокая плотность схемы помогает этим продуктам сочетать несколько функций, эффективно управляя размером и энергопотреблением.
В сфере телекоммуникаций и сетей SMT поддерживает оборудование, которому требуется стабильная высокочастотная производительность.Он используется в маршрутизаторах, модемах, коммутаторах, оборудовании базовых станций, радиочастотных модулях и системах оптоволоконной связи, где короткие электрические пути помогают поддерживать качество сигнала.
Некоторые аэрокосмические и оборонные системы также полагаются на SMT.Авионика, радиолокационные модули, спутниковая электроника и навигационные устройства часто используют платы, созданные с помощью SMT, для достижения компактных структур и стабильной работы в сложных условиях.Уменьшенная масса компонентов SMT делает их пригодными для самолетов, дронов и космических систем, где вес является решающим фактором.
Технология поверхностного монтажа дает вам четкое представление о том, как современные схемы вмещают множество функций в небольшом пространстве.Вы видите, как детали размещаются на поверхности платы, как пайка превращает их в прочные соединения и как проверка обеспечивает надежность всего.Этот метод уменьшает размер, повышает производительность и поддерживает множество функций повседневных продуктов.Узнав о компонентах, корпусах и этапах сборки, вы получите лучшее представление о том, как строятся компактные схемы.SMT продолжает поддерживать телефоны, компьютеры, транспортные средства, медицинские инструменты и многие другие технологии, сохраняя небольшие размеры и стабильную производительность.
Пожалуйста, отправьте запрос, мы ответим немедленно.
SMT размещает компоненты непосредственно на поверхности печатной платы вместо того, чтобы вставлять выводы через просверленные отверстия.Это уменьшает размеры деталей и занимаемое ими пространство.Вы получаете более плотную компоновку, более быструю сборку и меньшие по размеру платы.Детали со сквозными отверстиями все еще используются, но SMT более распространен, когда вам нужны компактные схемы и более высокая плотность компонентов.
Паяльная паста создает первоначальную связь между компонентом и медной контактной площадкой.Он содержит мельчайшие частицы припоя и флюс.Флюс очищает металл, благодаря чему припой плавно плавится, а паста удерживает деталь на месте перед нагревом.После оплавления он образует прочное соединение, по которому проходит как электрический ток, так и механическая поддержка.
SMT присутствует практически в каждом современном устройстве, которое вы используете.На него полагаются телефоны, ноутбуки, носимые устройства, игровые консоли и бытовая электроника.Он также поддерживает автомобили, медицинские инструменты, портативные счетчики, промышленное оборудование, коммуникационное оборудование и многие устройства с батарейным питанием.Его меньший размер и более высокая плотность соответствуют потребностям современных компактных конструкций.
Очень маленькие детали SMT труднее обрабатывать и ремонтировать вручную.Некоторые упаковки скрывают паяные соединения, поэтому требуют рентгеновской проверки.Соединения SMT также обладают меньшей механической прочностью в ситуациях вибрации или напряжения.Несмотря на это, они работают хорошо, если разводка платы спланирована правильно, а детали используются в пределах предполагаемого диапазона.
Осмотр помогает убедиться, что каждая деталь находится на своем месте и что паяные соединения сформированы правильно.Оптический контроль выявляет проблемы, которые можно увидеть на поверхности, а рентгеновский контроль проверяет скрытые стыки.Функциональные тесты позволяют убедиться, что плата работает должным образом.Эти шаги помогают сохранить надежность конечной схемы после ее использования в устройстве.
