Что делают конденсаторы в электронных цепях

Конденсаторы - это небольшие части, которые играют большую роль в электронике.Вы, вероятно, видели их на круговых платах, не осознавая, насколько они полезны.Они хранят и выпускают энергию, помогая устройствам работать более плавно, обрабатывая изменения в мощности.В этой статье объясняется, что делают конденсаторы, разница между такими типами, как керамика и электролитическая, и как читать этикетки на них.Вы также узнаете, когда и где использовать каждый вид, в зависимости от потребностей вашей схемы.Все объясняется простым способом, так что за ним легко следить, даже если вы только начинаете.К концу вы узнаете, как выбрать правильный конденсатор и использовать его с уверенностью.

Каталог

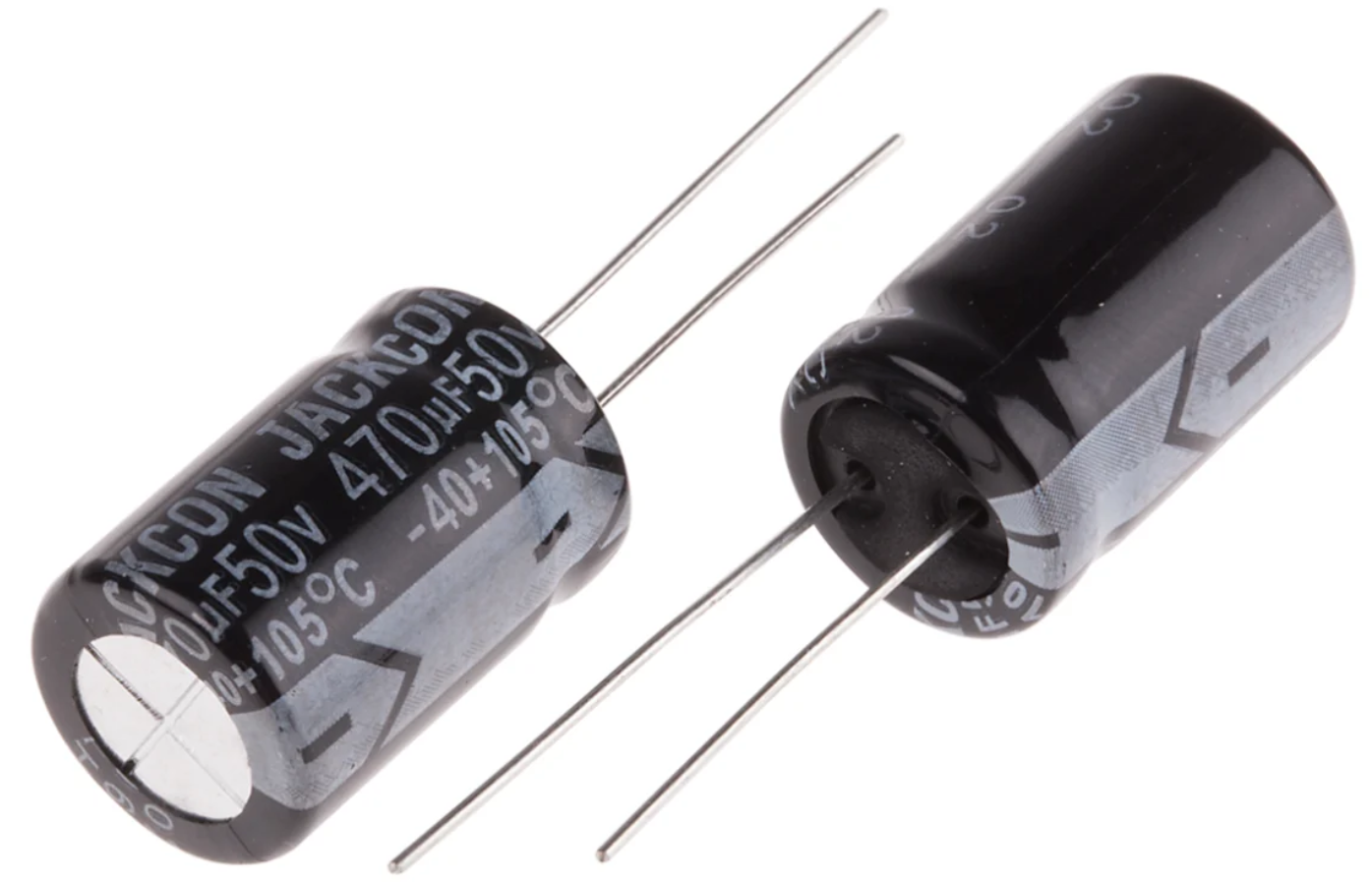

Рисунок 1. Конденсаторы в электронике

Что такое конденсаторы?

Конденсаторы - это небольшие, но очень полезные детали, которые вы найдете практически на каждой электронной плате.Они как бы маленькие Верхи энергии Это заполняется и опустошив по мере необходимости.Внутри, конденсатор держит две металлические пластины, а между ними - материал, который не проводит электричество, называемое диэлектрикПолемЭта настройка позволяет им хранить электрическую энергию, когда применяется напряжение.

Вы можете представить, что это похоже на заполнение ведра водой - когда включен питание, конденсатор заполняется электрическим зарядом.Когда питание уходит или схема нуждается в быстро повышение энергия, это опустошает, что взимается обратно в систему.Это заставляет вещи работать более плавно, особенно когда устройства нуждаются в стабильной мощности.Конденсаторы не создают энергию, но они великолепны в управлении ею - удерживая ее в течение короткого времени, а затем отпускают ее, когда это нужно больше всего.Вот почему они используются во многих различных электронных устройствах, от компьютеров до зарядных устройств и даже в вашем телевизоре.

Значения конденсаторов и рейтинги напряжения

Прежде чем попасть в различные типы конденсаторов, это действительно помогает понять две ключевые вещи: Сколько заряда может удержать конденсатор и сколько напряжения он может безопасно обрабатыватьПолемОни известны как емкость и рейтинг напряженияИ знание того, как они работают, будет намного проще выбрать правильный конденсатор для вашего проекта.

Сколько зарядка может удержать конденсатор

Емкость - это способ измерить, сколько электрическая энергия Конденсатор может хранить.Он измеряется в подразделениях, называемых Farads, хотя большинство конденсаторов, которые вы увидите Пикофарады (PF), нанофарады (NF) или микрофарады (µF).

Чтобы дать вам идею, конденсатор с надписью «100 мкф» может хранить больше энергии, чем один, помеченный «10 мкф».Поэтому, если вам нужно хранить больше энергии - например, в источнике питания, который помогает сгладить напряжение -Вам понадобится более высокая емкостьПолемС другой стороны, если вашей схеме просто нужно обрабатывать быстрые сигналы или отфильтровать шум, обычно меньшее значение обычно выполняет работу.

Это все о том, что нужно вашей схеме.Некоторые части схемы нуждаются в много хранимой энергии, готовой к работе, в то время как другим нужны только короткие всплески.

Какое напряжение может справиться с конденсатором

А рейтинг напряжения На конденсаторе сообщает вам максимальное напряжение, которое он может безопасно обрабатывать.Если напряжение в вашей цепи превышает это число, конденсатор может сломаться или даже повреждатьПолемВот почему всегда хорошая идея использовать конденсатор с рейтингом напряжения немного выше чем то, что обычно использует ваша схема.

Например, если ваша схема работает на 12 вольт, выбор конденсатора, оцененный за 16 вольт или даже 25 вольт, дает вам небольшую дополнительную безопасность.Подходить слишком близко к пределу - не очень хорошая идея, потому что Напряжение шипы Может случиться, и ваш конденсатор должен быть готов к ним.

Обычно вы видите напряжение, напечатанное прямо на конденсаторе, рядом со значением емкости, например, «100 мкф 25 В».Это означает, что он может хранить 100 микрофарад заряда и безопасно обрабатывать до 25 вольт.

Когда вы работаете над проектом, важно Сопоставьте конденсатор на работуПолемЕсли вы выберете один со слишком малой емкостью, ваша схема может работать неправильно.Если вы выберете один со слишком низким рейтингом напряжения, он может повредить или прекратить работать со временем.

Проверив оба емкость и рейтинг напряженияВы сможете выбрать конденсатор, который работает хорошо и длится дольше в вашей схеме.Это маленький шаг, но он имеет большое значение в том, насколько надежный ваш проект.

Электролитические конденсаторы

Электролитические конденсаторы являются общим выбором, когда должна хранить большое количество энергияОни обычно имеют более высокие значения емкости по сравнению с другими типами, что делает их полезными в таких вещах, как питания, где важен постоянный поток энергии, или аудио система, где плавное напряжение может улучшить качество звука.Вы часто увидите их в значениях, начиная с нескольких микрофарад (µF) и поднимаясь до целых фарад (f), поместив их на более высокий конец из шкалы, когда дело доходит до хранения заряда.

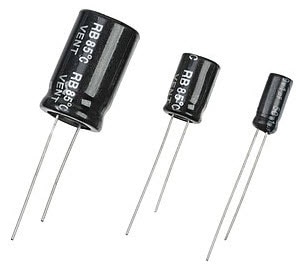

Рисунок 2. Электролитический конденсатор

Одна вещь, которая выделяется в отношении электролитических конденсаторов, - это их Трубчатая форма, вроде как маленькая металлическая банка.Вы заметите, что одна из ног короче другой - эта более короткая нога отмечает негативная сторона, и очень важно не смешивать их.Эти конденсаторы есть поляризованный, что означает, что они имеют правильное направление для того, как они помещены в цепь.Если вы случайно переверните их, они могут перестать работать должным образом или, в некоторых случаях, даже взрыв или утечка, особенно когда под давлением от напряжения.

Вы также часто найдете полосу или минус знак, напечатанную на теле, помогая вам выяснить негативную терминал.Обращение внимания на эти маркировки - это небольшой, но важный шаг для обеспечения безопасности вашей схемы.

Внутри электролитические конденсаторы имеют тонкие металлические пластины, которые плотно свернуты, как свиток.Этот дизайн позволяет им иметь большая площадь поверхности упаковано в компактный размер, который помогает повысить их емкость.Эта свернутая структура отличается от других конденсаторов, таких как керамические, которые вместо этого используют сложенные слои.Эта разница в структуре является частью того, что делает каждый тип лучше для разных целей.

Керамические конденсаторы

Керамические конденсаторы являются одним из наиболее часто используемых конденсаторов в повседневной электронике.Они обычно маленький и компактный, часто формируются как плоские диски или маленькие прямоугольные блоки.Из -за их размера и формы их легко вписаться даже на самые плотно упакованные платы в кругах.Еще одна вещь, которая делает керамические конденсаторы простыми в использовании, - это то, что они неполяризованныйПолемЭто означает, что вы можете поместить их в цепь в любом направлении, что устраняет беспокойство о том, чтобы соединить их неправильно, как вы бы с электролитическими конденсаторами.

Рисунок 3. Керамический конденсатор

Эти конденсаторы не хранят столько энергии, сколько электролитические, но они все еще играют очень важная роль Во многих схемах.Их емкостные значения меньше, обычно от Picofarads (PF) Несколько Микрофарады (мкф). Хотя они могут не иметь много заряда, они великолепны в Отвечая быстро к изменениям в схеме, что делает их полезными для таких вещей, как фильтрация сигнала, время и снижение шума.

Внутри керамического конденсатора структура отличается от свернутой катушки, обнаруженной в электролитических типах.Вместо этого они сделаны из сложенных слоев металл и керамический материал, которые плотно прижаты вместе.Это дает им хорошую стабильность и позволяет им хорошо работать в высокочастотный Схемы, как и в компьютерах, радиоприемниках и телефонах.Их жесткая сборка также помогает им лучше справляться с изменениями температуры, что повышает их надежность в широком диапазоне условий.

Как читать маркировки конденсаторов

Когда вы работаете с конденсаторами, возможность читать маркировку на них может сэкономить время и помочь вам избежать ошибок.Эти маркировки рассказывают вам важные детали, такие как Сколько зарядка может удержать конденсатор и Сколько напряжения он может справитьсяПолемКонденсаторы бывают разных форм и размеров, поэтому их значения также могут варьироваться в зависимости от типа.

Чтение кодов керамических конденсаторов

Керамические конденсаторы - это крошечные детали, поэтому не хватает места, чтобы написать полное число для их значения.Вот почему они используют трехзначный код Чтобы показать емкость.Например, если вы видите конденсатор с надписью «104», это не означает 104 PF.Первые две цифры являются базовым номером (в данном случае 10), а третья цифра рассказывает вам, сколько нулей добавить.Итак, «104» становится 100 000 пикафарадов, что такое же, как 0,1 микрофарады (мкф).

Сначала этот метод может показаться сложным, но как только вы поймете шаблон, его довольно просто выяснить.Обычные коды, такие как «471» (470 пФ) или «223» (22 000 пФ или 0,022 мкФ) часто появляются, и привыкнуть к ним действительно может помочь вам быстро выбрать правильную часть.

Понимание ярлыков электролитических конденсаторов

Электролитические конденсаторы больше и обычно выписывают свои значения более четко.Вы часто увидите отметки, как "10 мкф 50 В", что говорит вам обоим емкость (10 микрофарад) и рейтинг напряжения (50 вольт).Это облегчает их идентификацию с первого взгляда.Иногда этикетка может также включать в себя рейтинг температуры или полосу, показывающую отрицательный терминалПолем

Потому что эти конденсаторы поляризованныйПравильно читать маркировку очень важно.Если вы случайно изменили их в цепи, они могут прекратить работать или даже повреждать.Поэтому, когда вы проверяете эти значения, это хорошая идея, чтобы также дважды проверить ориентацию.

Возможность читать и понимать маркировку конденсаторов облегчает вашу работу и помогает избегать смешиваниеПолемСделаете ли вы новую схему или заменяете неисправный компонент, эти мелкие детали имеют значение.Легко взять часть, которая «выглядит правильно», но если вы не проверяете код или этикетку, это может не вести себя так, как вы ожидаете в своей схеме.

Как только вы почувствуете себя комфортно читать цифры и коды, это станет быстрым шагом в вашем процессе - что -то, что вы делаете почти, не задумываясь.Но до тех пор, чтобы убедиться, что вы используете правильный.

Выбор правильного конденсатора

Когда вы работаете над электронным проектом, выбор правильного типа конденсатора является важным шагом, который влияет на то, насколько хорошо будет выполнена ваша схема.Оба керамика и Электролитические конденсаторы полезны, но они работают лучше всего в разных ситуациях.Этот раздел поможет вам понять, когда использовать каждый из них в зависимости от того, что нужно вашей схеме.

Выберите на основе того, сколько энергии вам нужно

Начните с размышлений о том, сколько энергии нужно сохранить конденсатор.Если ваша схема нуждается в большем энергетическом резерве - как в расходных материалах или аудиооборудовании -Электролитические конденсаторы обычно лучший выбор.Они могут хранить больше энергии, потому что они поставляются в более высоких значениях емкости.

Если вы работаете над чем -то меньшим, например, фильтровать сигналы или стабилизируя напряжение вокруг микрочипа, керамический конденсатор часто лучше подходит.Керамические конденсаторы быстрые и могут справиться с высокочастотными изменениями в вашей схеме, даже если они хранят меньше энергии.

Рассмотрим пространство в вашей цепи

Если вы строите что -то компактное, где пространство плотное, керамические конденсаторы идеальны, потому что они маленькие и плоские.Это облегчает их вписаться на небольшие платы.Электролитические конденсаторы, с другой стороны, обычно крупнее и формируются небольшими трубками, что может не работать хорошо в ограниченном пространстве дизайне.

Так что, если сохранение пространства является приоритетом, керамика обычно - это путь.

Обращать внимание на полярность

Другое ключевое отличие - полярность. Электролитические конденсаторы поляризованы, что означает, что они имеют положительную и отрицательную сторону.Вы должны убедиться, что вы установили их правильным способом;В противном случае они могут потерпеть неудачу или даже быть поврежденными.Они обычно отмечены знаком минус или полосой, чтобы помочь вам определить негативную ногу.

Керамические конденсаторы неполяризованы , чтобы вы можете разместить их в любом случае в цепи, не беспокоясь.Если вы ищете что -то простое для работы, особенно для начинающих, керамические шапки часто легче управлять.

Подумайте о температуре и долговечности

Схемы иногда могут нагреваться во время использования, особенно в электронике. Керамические конденсаторы Обработайте тепло и изменяющиеся температуры лучше, чем электролитические.Они более стабильны и менее склонны к быстрому износу в горячей или меняющейся среде.

Электролитические конденсаторы могут со временем разрушаться, если подвергаются воздействию слишком большого количества тепла.Поэтому, если ваша схема будет работать горячей или должна длиться долго, керамические конденсаторы могут быть более безопасным выбором.

Посмотрите на потребности в скорости и частоте

Если ваша схема имеет дело с быстрыми сигналами, как в радио, линии данных или системы связи, керамические конденсаторы обычно лучше.Они реагируют быстро и могут сгладить высокочастотный шум.

Электролитики реагируют медленнее, поэтому они работают лучше для устойчивых, низкочастотных задач, таких как сглаживание выхода источника питания.

Практическое использование конденсаторов в электронике

Конденсаторы используются во многих различных частях электроники, и каждый тип имеет свои сильные стороны в зависимости от работы.Независимо от того, создаете ли вы что -то простое или работаете над более сложным проектом, зная, где каждый тип конденсаторов может помочь вашей схеме работать более плавно и избежать общих проблем.

Использование электролитических конденсаторов

Электролитические конденсаторы это великолепно, когда ваша схема должна иметь много энергии или обеспечить постоянный поток мощности.Одно из самых распространенных мест, где вы их увидите, находится источник питания фильтры.В этой роли они помогают сгладить напряжение, убедившись, что ваша схема получает стабильный и чистый источник питания без внезапных капель или шипов.

Они также часто используются в схемах усилителей аудио, где они помогают управлять потоком сигналов и мощности.Это помогает уменьшить нежелательный шум или искажение в звуке.Еще одно распространенное использование в Моторные стартовые цепи, особенно в приборах и оборудовании, которые используют электродвигатели.Конденсатор дает мотору сильный толчок энергии, чтобы начать его.

Использование керамических конденсаторов

Керамические конденсаторы, с другой стороны, лучше подходят для небольших, более быстрых задач.Вы найдете их во многих схемах, которые касаются сигналов, особенно когда дело доходит до фильтрация шума или управление быстрыми изменениями напряжения.Например, в радиоприемниках или системах связи керамические конденсаторы помогают очистить сигнал, чтобы он был более стабильным и ясным.

Они также полезны в Сроки, где они работают с резисторами, чтобы создать задержки или импульсы.Из -за своего быстрого отклика керамические конденсаторы часто расположены рядом с микромипами, где они помогают стабилизировать напряжение и защитить чувствительные части от внезапных изменений.

Понимание того, как конденсаторы используются в реальных схемах, облегчает выбор правильного.Если вы работаете над чем -то с двигателями, источниками питания или аудио, вы, вероятно, будете использовать Электролитические конденсаторыПолемДля схем с быстрыми сигналами, небольшими пространствами или цифровыми чипсами, керамические конденсаторы обычно лучше.

Каждый тип играет разные, но важную роль, и знание этих ролей помогает вам строить цепи, которые являются более надежными и работают так, как вы хотите.

Заключение

Конденсаторы могут быть небольшими, но они играют большую роль в помощи электронным устройствам работать должным образом.Теперь вы знаете, что они делают, как их отделить, а когда использовать керамические или электролитические типы.Понимая, как они хранят и управляют энергией, вы можете сделать лучший выбор в своих проектах.С этими знаниями вы будете чувствовать себя более уверенно при работе с цепями.
