Что такое RF и почему мы его используем?

Технология радиочастотной (RF) является ключевой частью современной беспроводной связи, что позволяет передавать данные на большие расстояния без физических соединений.Эта статья углубляется в основы РФ, объясняя, как электромагнитное излучение (EMR) делает возможным общение РФ.Мы рассмотрим принципы EMR, создание и контроль радиочастотных сигналов и их широкое использование.Статья также охватывает исторические вехи РЧ -технологии, технические проблемы, связанные с участием и ключевые компоненты, необходимые для обеспечения надежной радиочастотной связи.Благодаря этому исследованию мы поймем, почему RF настолько важна в сегодняшнем взаимосвязанном мире.

Каталог

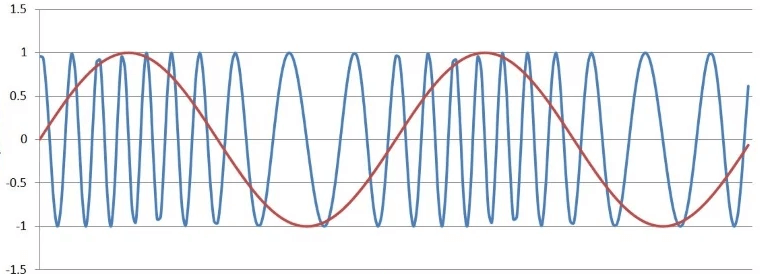

Рисунок 1: Радиочастота

Понимание РФ и его важности

Электромагнитное излучение

Рисунок 2: Диаграмма электромагнитного спектра

Электромагнитное излучение (EMR) является центральным для современной беспроводной связи.Традиционно провода использовались для передачи электрической энергии, но достижения в области технологий привели к сдвигу в сторону беспроводных систем, причем EMR является центральным в радиочастотной (RF) связи.

EMR состоит из колеблющихся электрических и магнитных полей, которые проходят через пространство.Когда чередовый ток протекает через проводник, он генерирует изменяющееся электрическое поле, которое, в свою очередь, создает изменяющееся магнитное поле, что приводит к электромагнитной волне.Эти волны движутся со скоростью света, что позволяет быстрая передача данных на большие расстояния.

Одним из ключевых преимуществ EMR является его способность поддерживать высокочастотные колебания, что позволяет обеспечить высокие показатели передачи данных, необходимые для таких приложений, как потоковая передача видео, мобильная связь и подключение к Интернету.Электромагнитный спектр охватывает широкий диапазон частот, включая РЧ -спектр, используемый для большинства беспроводных коммуникаций.

Способность EMR проникать в различные материалы, особенно на более низких частотах, делает его идеальным для внутренней и городской среды, где распространены физические препятствия.Это обеспечивает надежную связь без необходимости прямой линии зрения, в отличие от методов оптической связи.

Универсальность EMR в модуляции позволяет различным типам схем модуляции, таких как амплитудная модуляция (AM), частотная модуляция (FM) и фазовая модуляция (PM).Эти методы обеспечивают кодирование различных типов данных на волну носителей, от простых голосовых сигналов до сложных цифровых потоков данных.

Эффективность и эффективность EMR в радиочастотной связи способствуют широкому использованию в различных приложениях.Вещание использует EMR для передачи радио и телевизионных сигналов на больших областях.Мобильная связь опирается на радиочастотные сигналы для бесшовного подключения к устройствам и доступа к Интернету.Спутниковая связь использует радиочастотные волны для передачи данных между наземными станциями и спутниками, поддержкой врачей общей практики, мониторинга погоды и международным вещанием.

Поля и волны в электромагнитном излучении

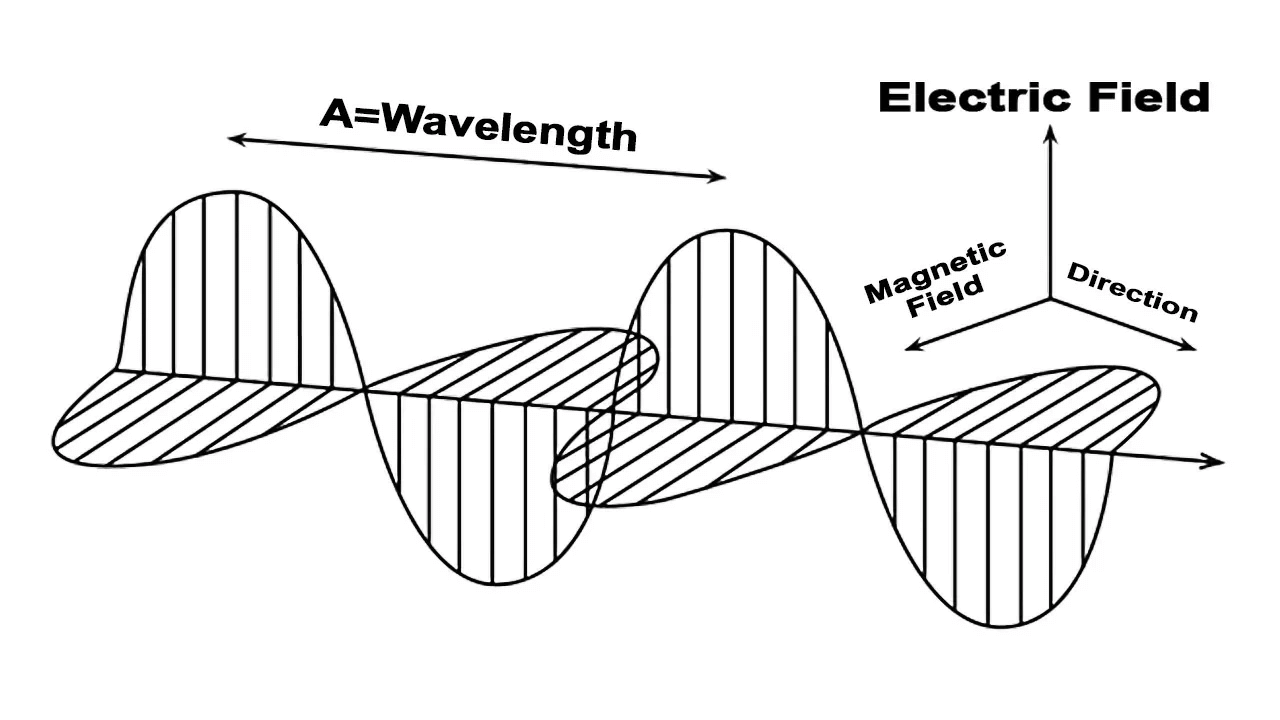

Рисунок 3: Поля и волны в электромагнитном излучении

Электромагнитное излучение (EMR) очень важно для беспроводной связи, включая как электрические, так и магнитные поля.Напряжение через антенну создает электрическое поле, в то время как ток через антенну генерирует магнитное поле.Для распространения EMR эти напряжения и тока должны варьироваться, вызывая электрические и магнитные поля непрерывно индуцировать друг друга, образуя самоподдерживающуюся волну, которая движется со скоростью света.

Электромагнитные волны имеют перпендикулярные электрические и магнитные компоненты, которые колеблются в гладком, волнообразном образом, позволяя им переносить энергию и информацию на больших расстояниях без физических соединений.Эта способность проходить через различные материалы делает EMR идеальным для беспроводной связи.

Антенны преобразуют электрические сигналы в электромагнитные волны и наоборот.Конструкция антенны влияет на его эффективность в создании и получении этих волн.Эффективный дизайн антенны обеспечивает оптимальную генерацию поля и минимальную потерю энергии.

Электромагнитные волны движутся на очень высоких скоростях, около 300 000 километров в секунду, что обеспечивает быструю связь, что важно для передачи данных в реальном времени.Понимание этих принципов имеет важное значение для разработки эффективных систем беспроводной связи, которые обеспечивают надежную передачу данных на больших расстояниях и на всех препятствиях.

Создание и контроль EMR

Рисунок 4: Радиационные паттерны

Создание и контроль электромагнитного излучения (EMR) в дизайне радиочасточков необходима для отправки значимой информации без прямых электрических соединений.Это включает в себя создание EMR, манипулирование им и точную интерпретацию.

Модуляция является ключевой частью RF Design.Он изменяет свойство носителя, например, амплитуду, частота или фаза, чтобы кодировать информацию.Такие методы, как амплитудная модуляция (AM), частотная модуляция (FM) и фазовая модуляция (PM) являются основными методами.Расширенные методы, такие как квадратурная амплитуда модуляция (QAM), объединяют амплитуду и фазовые изменения для эффективного передачи данных.

Дизайн антенны очень важен для эффективного управления EMR.Антенны преобразуют электрические сигналы в электромагнитные волны и должны соответствовать импедансу передатчика, чтобы минимизировать потерю сигнала.Радиационный паттерн антенны определяет направление и прочность волн, влияя на эффективность передачи.

Фильтрация удаляет нежелательные частоты, усиливая отношение сигнал / шум и уменьшая интерференцию.Высококачественные фильтры выделяют конкретные частоты, повышая надежность системы.Усиление повышает радиочастотные сигналы для прохождения больших расстояний или преодоления потерь, с линейными усилителями, обеспечивающими усиление сигнала без искажений.

Демодуляция в конце приемника извлекает исходную информацию из модулированной волны носителя.Этот процесс требует чувствительной и селективной схемы для точной реконструкции передаваемых данных, несмотря на интерференцию и деградацию сигнала.Эффективный RF -дизайн объединяет эти элементы для создания надежных систем беспроводной связи.

Преимущества EMR в беспроводной связи

Электромагнитное излучение (EMR) имеет несколько преимуществ, которые делают его лучшим выбором для беспроводной связи.Эти преимущества включают гибкость, скорость, расстояние и способность работать без прямой линии зрения.

Ловкость

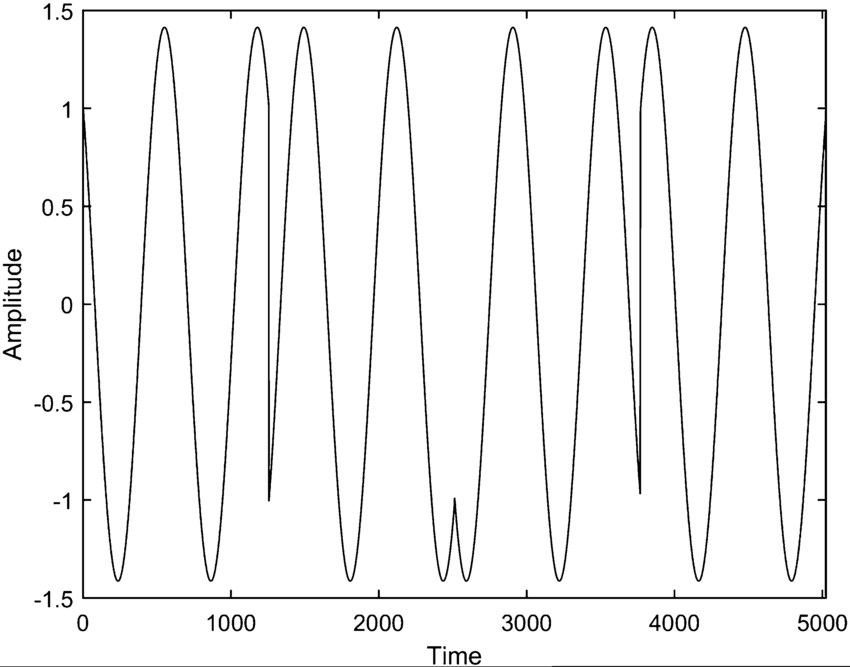

Рисунок 5: Форма волны QPSK

EMR представляет собой плавное расширение электрических сигналов, используемых в проводных цепях.Когда напряжения и токи меняются с течением времени, они создают EMR, которые точно показывают части переменного тока (AC) исходного сигнала.Это точное представление делает EMR очень отзывчивым, что делает его идеальным для воспроизведения сложных, высокочастотных сигналов, необходимых в современных системах беспроводной связи.Эта отзывчивость гарантирует, что даже сложные сигналы, такие как те, которые используются в методах цифровой связи, могут быть отправлены и получены с очень небольшим искажением.

Скорость

Одной из выдающихся особенностей радиочастотных систем является их способность достигать очень высоких скоростей передачи данных.Эта способность основана на эффективности электромагнитного излучения (EMR) при работе на очень высоких частотах.Скорость, с которой данные могут быть переданы, напрямую связана с частотой сигнала;Более высокие частоты позволяют более быстрое изменение сигнала, что, в свою очередь, поддерживает более быструю передачу данных.Эта характеристика является ключом для приложений, требующих быстрого обмена большими объемами данных, таких как потоковая передача видео с высоким разрешением или общение в реальном времени.

Диапазон

Рисунок 6: РЧ-коммуникация на большие расстояния

Диапазон EMR является еще одним большим преимуществом в беспроводной связи.Хотя сила радиочастотного сигнала становится слабее с расстоянием, в соответствии с законом об обратном квадрате, эффективное использование методов модуляции EMR и передовых технологий приемника позволяет передавать сигналы на больших расстояниях.Эта долгосрочная возможность очень полезна для таких приложений, как спутниковая связь и радиопередачи на дальние расстояния, где необходимо поддерживать сильный сигнал на обширных расстояниях.

Никакой линии зрения не требуется

Основным преимуществом низкочастотного EMR, используемого в РЧ-системах, является его способность проходить различные материалы.В отличие от света, который нуждается в прозрачном пути, сигналы RF могут проходить через такие вещи, как стены, пластиковые крышки, облака и даже человеческое тело.Эта способность проходить препятствия делает радиочастотную связь очень полезной и надежной, что позволяет обеспечить устойчивую связь в местах, где прямая связь невозможна.Например, сигналы Wi-Fi могут пройти через стены, предоставляя доступ к Интернету во всем здании без необходимости физических кабелей.

Почему радиочастотная (RF) имеет значение

Исторический контекст и современная значимость

В 1897 году научно -американская американская усомнилась в устройстве радиоволна Гульилмо Маркони, не верив в его потенциал.Несмотря на это сомнение, Маркони увидел бизнес -возможности радиочастотной (RF).Он создал свою систему беспроводной телеграфии и показал, что она может отправлять сигналы на большие расстояния, установив почву для современной беспроводной связи.

Сегодня RF -технология очень полезна во многих областях.В мобильных телефонах RF позволяет отправлять голосовые и данные по сотовым сетям, помогая людям общаться во всем мире.Расширенные сотовые технологии, такие как 4G и 5G, используют RF для обеспечения высокоскоростной передачи данных и широкого охвата сети.В радиолокационных системах RF помогает обнаруживать объекты, измерять расстояния и отслеживать скорости, причем при использовании управления воздушным движением, мониторинга погоды и военной обороны.

Вещательное радио использует RF для отправки звукового контента на больших расстояниях, предлагая эффективное общение и развлечения.Технология Bluetooth использует RF для беспроводной связи с коротким диапазоном между такими устройствами, как наушники и гаджеты Smart Home.Технология Wi-Fi использует RF для обеспечения беспроводного доступа в Интернет, причем новые стандарты Wi-Fi значительно улучшают скорости передачи данных и мощность сети.

Интернет вещей (IoT) зависит от RF для подключения устройств, таких как интеллектуальные приборы и промышленные датчики, что позволяет контролировать, автоматизацию и анализ данных в реальном времени.В медицинских приложениях устройства RF Powers Powers, такие как MRI Machines для детальной визуализации тела и РЧ -абляции для удаления аномальной ткани.

Ранняя работа Маркони привела к новой эре подключения, что сделало RF -технологию ключевой частью современной жизни.По мере того, как РЧ -приложения продолжают расти, их влияние будет расширяться, что еще больше интегрирует эту технологию в нашу повседневную жизнь.

Зависимость от радиотехнологии

Рисунок 7: РФ в современных приложениях

Технология РФ является ключом к нашей современной жизни, обеспечивая беспроводную связь, которая поддерживает все, от личных устройств до критической инфраструктуры.Он питает мобильные телефоны, сети Wi-Fi, устройства Bluetooth и спутниковые системы, которые полагаются на радиочастотные для передачи и получения данных без физических соединений.Это делает RF технологии важнейшей частью повседневной деятельности и различных отраслей промышленности.

По мере увеличения потребности в беспроводной общении и потребность в большей пропускной способности.Рост интеллектуальных устройств, Интернета вещей (IoT) и высокоскоростного интернета переполняли электромагнитный спектр.Этот перегрузка может вызвать электромагнитные помехи (EMI), где частоты перекрывающихся частот нарушают сигналы связи, что приводит к потере данных, снижению производительности или даже к полному сбое связи.

Эффективное управление спектром необходимо для решения этих вопросов.Это включает в себя регулирование распределения и использования полос частот для минимизации помех и максимизации эффективного использования спектра.Координация требуется на местных, национальных и международных уровнях для установления стандартов и соглашений, которые предотвращают трансграничные помехи и обеспечивают беспроблемную работу беспроводных систем.

Без эффективного управления спектром надежность и эффективность беспроводных систем связи будут скомпрометированы, влияя на личные коммуникации и критические услуги.Продолжающиеся достижения и регулирование в области управления спектром необходимы для удовлетворения растущего спроса на беспроводные услуги и поддерживать целостность связанного мира.

Электромагнитный спектр и RF

Электромагнитный спектр (EMS) представляет собой диапазон всех электромагнитных волн, отсортированных по их частоте или длине волны.Он охватывает широкий диапазон частот из очень низких частот (ELF), используемых для подводных коммуникаций, через радиочастотные (RF), используемые при вещании и беспроводной связи, до гамма -лучей, используемых при медицинской визуализации и лечении.Радиочастота (RF) является определенной частью EMS, в диапазоне от 3 Гц до 300 ГГц и является ключевым для современных технологий беспроводной связи.

РФ передачи использует электромагнитные волны для отправки данных без физических соединений.Эти волны могут нести различную информацию, изменяя амплитуду, частоту или фазу волны.Энергия радиочастота является основной частью многих электронных устройств и систем.Например, в радиовещании радиочастотные волны отправляют аудио и видеосигналы на радиоприемники и телевизоры.В телекоммуникациях радиочастотные волны позволяют мобильным телефонам общаться с сотовыми башнями, обеспечивая передачу голоса и данных на большие расстояния.Спутниковая связь использует радиочастотные волны для отправки и получения сигналов между Землей и спутниками, поддержкой глобальных систем позиционирования (GPS), прогнозированием погоды и международным вещанием.

Беспроводная сеть, включая Wi-Fi и Bluetooth, также использует радиочастотные волны для подключения устройств без кабелей.Wi-Fi использует радиочастотные частоты для обеспечения высокоскоростного доступа в Интернет на короткие расстояния, в то время как Bluetooth работает в аналогичном диапазоне частот для подключения таких устройств, как наушники, клавиатуры и мышей к компьютерам и мобильным устройствам.Гибкость и эффективность радиочастотной передачи делают его очень полезным для современных систем связи, позволяя быстрому, надежно и широко распространенно обмен данными на различных платформах и приложениях.

РЧ -трансмиссия и ее применение

Как работает радиочастотная передача

RF Transmission использует радиоволны, которые включают частоты от нескольких герц (Гц) до 300 Гигагерц (ГГц).Модуляция - это ключевой процесс, в котором свойства носителя, такой как его амплитуда, частота или фаза, изменяются в соответствии с информационным сигналом.Это позволяет отправлять данные по беспроводной связи, превращая электрические сигналы в электромагнитные волны, которые могут проходить по воздуху.Этот метод работает очень хорошо на высоких частотах, что делает RF гибким и эффективным способом общения на короткие и большие расстояния.

Измерение и управление РЧ -энергией

Энергия радиочастота измеряется в ваттах (W) или Milliwatts (MW), которые показывают уровень мощности передаваемого сигнала.Пиковая мощность радиочастотного сигнала определяет прочность и охват сигнала.Управление спектром - это ключевой процесс, который включает в себя регулирование использования РЧ -спектра для предотвращения помех между различными пользователями, наилучшим образом использовать спектр и гарантировать, что различные беспроводные технологии могут работать вместе плавно.Это включает в себя предоставление конкретных частотных полос для различных услуг, обеспечение технических стандартов и мониторинг соответствия правилам.

Мониторинг и планирование спектра

Мониторинг спектра необходим для обнаружения, измерения и анализа радиочастотных сигналов, чтобы найти потенциальные источники помех и улучшить производительность систем связи.Это помогает поддерживать качество обслуживания, гарантируя, что антенны и приемники работают правильно и что любые источники нежелательного радиочастотного шума или помехи идентифицированы и уменьшены.Эффективное планирование спектра включает в себя тщательное распределение полос частот, основанные на международной таблице распределения частот, которая направляет национальные органы в организации их распределения частот.Эта координация помогает предотвратить конфликты и гарантирует, что спектр используется эффективно, особенно в переполненных районах и вблизи международных границ, где могут перекрываться множественные юрисдикции.

РФ Основы и термины

Понимание основ RF (радиочастотная) очень важно для эффективной беспроводной связи.Угол прибытия (AOA) определяет направление сигнала, сравнивая фазовые различия при множественных антеннах.Антенна меняет электрические сигналы в радиоволны для отправки и получения информации.

Пропускная способность - это диапазон частот, который использует RF -сигнал, который влияет на то, сколько данных может быть отправлено.Центральная частота является средней точкой этого диапазона.Decibels (DB) измеряют коэффициенты мощности, а Decibel-Milliwatt (DBM) показывает мощность относительно 1 милливатт.Демодуляция получает информацию от модулированной волны несущей.

Динамический диапазон - это разница между самыми слабыми и сильными сигналами, которые можно обнаружить.Получил меры, сколько сигнал усиливается, показан в БД.Гигагерц (ГГц) относится к миллиардам циклов в секунду.Мгновенная пропускная способность (IBW)-это частотный диапазон, с которой система может обрабатывать в режиме реального времени.Вмешательство нарушает связь, в то время как модуляция изменяет свойства сигнала для отправки информации.Шумовая фигура (NF) измеряет, сколько соотношение сигнал / шум ухудшается.

Фазовый шум влияет на точность измерения частоты.Мощность, часто измеренная в DBM, указывает на прочность сигнала.Предварительная выборка отфильтровывает частоты для снижения шума.Прочность сигнала - это уровень мощности полученного сигнала;Поддельные сигналы - это нежелательные выбросы.Скорость зачистки-это то, как быстро получатель сканирует частоты, а сверхвысокая частота (UHF) колеблется от 300 МГц до 3 ГГц, используемых в различных приложениях, таких как телевизор и мобильные телефоны.

Эти термины очень полезны для проектирования, реализации и устранения неисправностей РЧ -систем для обеспечения надежной беспроводной связи.

Проблемы в мониторинге РЧ -спектра

Эффективный мониторинг РЧ-спектра зависит от высококачественных приемников, которые точно измеряют мощность, частоту и временные области.Эти приемники должны быть очень чувствительными и иметь широкий динамический диапазон для обнаружения слабых и сильных сигналов.Достижение этого требует тщательного проектирования, калибровки и передовой обработки сигналов.

Снижение шума очень важно.Понижение пола шума повышает чувствительность приемника, позволяя ему обнаружить слабые сигналы.Такие методы, как использование усилителей с низким шумом, эффективная фильтрация и надлежащее экранирование и заземление, помогают минимизировать шум, тем самым улучшая отношение сигнал / шум (SNR).

Выбор правильного метода обработки сигнала является ключевым.Spectrum Sweep Scan Рассканирует частотный диапазон для измерения мощности или амплитуды сигнала, что полезно для определения интерференции.Запись данных I/Q фиксирует подробную информацию амплитуды и фазы, что делает ее идеальным для анализа сложных сигналов.

Инженерная информация и тестирование радиочастотной системы

Инструменты и методы

Инженерная инженерия РФ зависит от специализированных инструментов, таких как спиральные антенны, которые хорошо работают на широком диапазоне частот.Системы записи и воспроизведения очень полезны для постоянного захвата радиочастотных сигналов, позволяя для подробного анализа для поддержки управления спектром, оптимизации проектирования системы и обеспечения безопасности коммуникации.Эти инструменты помогают инженерам найти и решать потенциальные проблемы, сохраняя производительность и надежность радиочастотных систем.

РФ вмешательство, подделка и заклинивание

Рисунок 8: помехи, подделка и заклинивание

РФ вмешательство, подделка и заклинивание представляют собой серьезные угрозы для беспроводных систем связи.Вмешательство нарушает сигналы, подделка обманывает приемников с ложными сигналами и заклинивает связь с шумом.Обнаружение и уменьшение этих угроз включает в себя мониторинг спектра, использование направленных антенн и расширенную обработку сигналов.Такие методы, как сильная фильтрация, экранирование и шифрование сигналов, необходимы для обеспечения безопасной и надежной радиочастотной связи.

Заключение

Технология радиочастотной (RF) является важной технологией для современной беспроводной связи, которая использует электромагнитное излучение (EMR) для передачи данных на больших расстояниях без физических соединений.Ключевые аспекты включают понимание принципов EMR, создание и контроль радиочастотных сигналов и их разнообразные приложения.RF-технология предлагает гибкость, высокую скорость, долгосрочные возможности и возможность функционировать без прямой линии зрения.Эффективное управление радиочастотной системой, включая мониторинг спектра и смягчение помех, помогает поддерживать надежную, эффективную инфраструктуру связи, что делает RF основой нашего подключенного мира.

Часто задаваемые вопросы [FAQ]

1. Можем ли мы услышать радиоволны?

Нет, мы не можем слышать радиоволны.Это электромагнитные волны, которые наши уши не могут обнаружить.Наши уши поднимают только звуковые волны, которые отличаются от радиоволн.Тем не менее, радиоприемники могут преобразовать радиоволны в звуковые волны, позволяя нам слушать трансляции.

2. Почему радиочастоты важны?

Радиочастоты являются ключевыми, потому что они позволяют беспроводную связь, такие как вещание, мобильные телефоны, Wi-Fi и спутниковая связь.Они позволяют данным проходить на большие расстояния без физических связей, что делает возможным современное общение.

3. Wi-Fi радиоволной?

Да, Wi-Fi использует радиоволны для отправки данных между устройствами.Он работает на определенных радиочастотах, обычно 2,4 ГГц и 5 ГГц, для обеспечения беспроводного доступа в Интернет.

4. Как обнаружить радиоволны?

Радиоволны обнаруживаются с использованием антенн и радиоприемников.Антенна захватывает радиоволны, и приемник меняет их на электрические сигналы, которые затем можно обработать и интерпретировать, например, превращение их в звук для радиопередач или данных для интернет -связи.

5. Какие 7 радиоволны?

Семь типов радиоволн, основанных на частотных диапазонах, имеют чрезвычайно низкую частоту (ELF), очень низкая частота (VLF), низкая частота (LF), средняя частота (MF), высокочастотная (HF), очень высокая частота (VHF) и сверхвысокая частота (UHF).
