Номер детали производителя

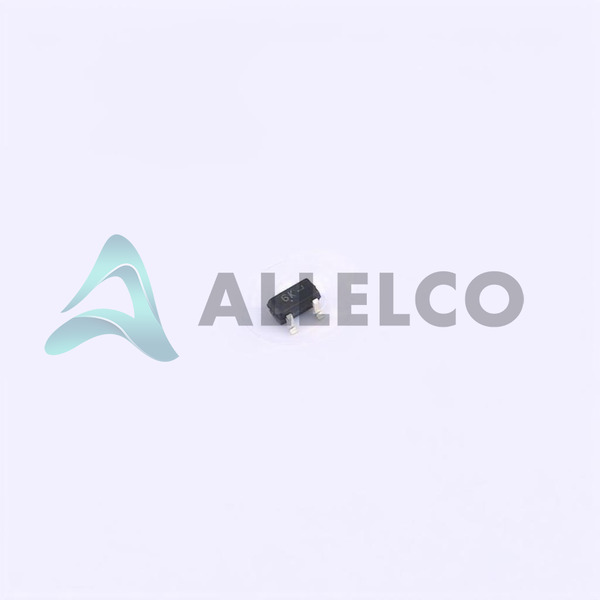

DTA143ZET1G
Производитель
OnSemi
Введение
Этот продукт представляет собой единый, предварительно смелый, биполярное переходное транзистор PNP (BJT) в небольшом пакете поверхности.
Особенности продукта и производительность
Рейтинг власти 200 МВт
Напряжение разбивки с коллекционером-эмиттер 50 В
Ток коллекционера (макс) 100 мА
Ток обрезания коллекционера (максимум) 500 NA
Напряжение насыщения коллекционера-эмиттера 250 мВ при 10 мА.
Усиление тока постоянного тока (HFE) не менее 80 при 5 млн. Стюрных тока и напряжения коллекционера-эмиттера 10 В.
Внутренние базовые резисторы 4,7 кОм и 47 кОм
Преимущества продукта
Предварительно смещенный дизайн упрощает конструкцию схемы
Небольшой поверхностный пакет
ROHS3 соответствует
Ключевые технические параметры
Распада эмиттера коллекционера напряжения (макс): 50 В
Текущий коллекционер (IC) (макс): 100 мА
Текущий сборщик коллекционеров (макс): 500 NA
Насыщение VCE (MAX) @ IB, IC: 250 мВ при 300 мкА, 10 мА
Усиление тока постоянного тока (HFE) (min) @ IC, VCE: 80 @ 5 MA, 10 V
База резисторов (R1): 4,7 кОм
Основание эмиттера резисторов (R2): 47 кОм
Качественные и безопасные функции
ROHS3 соответствует
Совместимость
Этот транзистор совместим со стандартными процессами сборки поверхности.
Области применения
Усилители
Переключатели
Смешивающие цепи
Электронные схемы общего назначения
Жизненный цикл продукта
Этот продукт в настоящее время доступен и не близок к прекращению.Варианты замены или обновления могут быть доступны от производителя.
Ключевые причины выбора этого продукта
Предварительно смещенный дизайн упрощает конструкцию схемы
Небольшой поверхностный пакет
ROHS3 соответствует
Надежная производительность с четко определенными техническими параметрами
Подходит для широкого спектра электронных применений
