Техническая спецификация: 1.NVTFS5116PLTAG.pdf ...

Диаши
NVTFS5116PL.pdf

Экологическая информация
onsemi REACH.pdf onsemi RoHS.pdf

Сборка/Происхождение PCN
Wafer Process 30/Sep/2022.pdf

Статус RoHS: ROHS3 соответствует

~~Сравнить~~

Наша сертификация

Быть в наличии: 72630

Стоимость единици: $0.613
Промежуточный итог: $0.00

Хотите лучшую цену?
добавьте в CART и отправлять RFQ , мы немедленно свяжемся с вами.

Количество	Стоимость единици	Итоговые цены
1+	$0.613	$0.61
10+	$0.509	$5.09
30+	$0.458	$13.74
100+	$0.407	$40.70
500+	$0.377	$188.50
1500+	$0.361	$541.50

Вышеуказанная цена не включает налоги и фрахт, рассчитывается на странице заказа.

Экспресс -вариант

Способ оплаты

Наша сертификация

Спецификация

Технические характеристики NVTFS5116PLTAG
Технические спецификации onsemi - NVTFS5116PLTAG, атрибуты, параметры и части с аналогичными спецификациями onsemi - NVTFS5116PLTAG

Свойства продукта	Значение атрибута
производитель	onsemi
Vgs (й) (Max) @ Id	3V @ 250µA
Vgs (макс.)	±20V
Технологии	MOSFET (Metal Oxide)
Поставщик Упаковка устройства	8-WDFN (3.3x3.3)
Серии	Automotive, AEC-Q101
Rds On (Max) @ Id, Vgs	52mOhm @ 7A, 10V
Рассеиваемая мощность (макс)	3.2W (Ta), 21W (Tc)
Упаковка /	8-PowerWDFN
Упаковка	Tape & Reel (TR)

Свойства продукта	Значение атрибута
Рабочая Температура	-55°C ~ 175°C (TJ)
Тип установки	Surface Mount
Входная емкость (Ciss) (макс.) @ Vds	1258 pF @ 25 V
Заряд заряда (Qg) (макс.) @ Vgs	25 nC @ 10 V
Тип FET	P-Channel
FET Характеристика	-
Напряжение привода (Max Rds On, Min Rds On)	4.5V, 10V
Слить к источнику напряжения (VDSS)	60 V
Ток - непрерывный слив (Id) при 25 ° C	6A (Ta)
Базовый номер продукта	NVTFS5116

Классификации окружающей среды и экспорта

Атрибут	Описание
Статус RoHS	ROHS3 соответствует
Уровень чувствительности влаги (MSL)	1 (Unlimited)
Достичь статуса	REACH Unaffected
ECCN	EAR99

Введение запчастей

Номер детали производителя

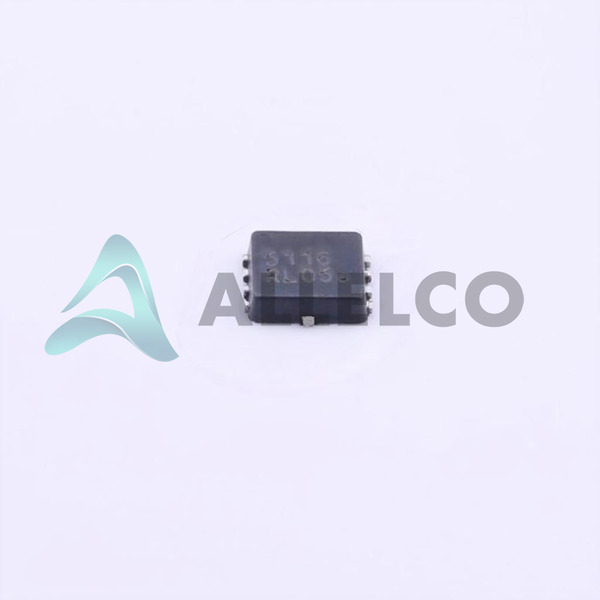

NVTFS5116PLTAG

Производитель

OnSemi

Введение

NVTFS5116PLTAG представляет собой P-канальный мощный MOSFET из портфеля дискретных полупроводниковых продуктов ONSEMI.Он предназначен для автомобильных и других приложений с высокой надежностью.

Особенности продукта и производительность

Рейтинг напряжения дренажного источника 60 В

От -55 ° C до 175 ° C диапазон рабочей температуры

52 МОм максимум при устойчивости при 7А, 10 В

6a непрерывный канатный ток при 25 ° C

1258pf максимальная входная емкость при 25 В

Максимальная рассеяние мощности 2 Вт при 25 ° С, 21 Вт при температуре корпуса

Максимальный заряд затвора 25NC при 10 В

Преимущества продукта

Автомобильная квалификация по стандарту AEC-Q101

Надежная производительность в широком температурном диапазоне

Низкая на резистентность для эффективного переключения питания

Маленький пакет 8-WDFN (3.3x3,3) для компактных конструкций

Ключевые технические параметры

P-Channel MOSFET Technology

Максимальное пороговое напряжение 3 В при 250 мкА

± 20 В максимальное напряжение источника затвора

Поверхностная упаковка

Качественные и безопасные функции

ROHS3 соответствует

Разработан для приложений с высокой надежностью

Совместимость

Подходит для использования в автомобильных, промышленных и других высокопроизводительных системах

Области применения

Управление энергетикой

Моторный контроль

Переключение цепей

Жизненный цикл продукта

Текущая производственная часть

Запасные детали доступны

Ключевые причины выбора этого продукта

Надежность и производительность автомобильного уровня

Эффективное переключение питания с низкой устойчивостью

Компактный пакет для ограниченных пространства проектов

Широкая работа температурного диапазона

Запасные части с аналогичными характеристиками

Три части справа имеют те же характеристики, что и onsemi NVTFS5116PLTAG.

Свойства продукта
Тип продуктов	NVTFS5116PLWFTAG	NVTFS5116PLTWG	NVTFS5116PLWFTWG	NVTFS5124PLWFTAG
производитель	onsemi	onsemi	onsemi	onsemi
Рассеиваемая мощность (макс)	-	-	-	-
Упаковка	-	Tape & Reel (TR)	Tube	Tape & Reel (TR)
Слить к источнику напряжения (VDSS)	-	-	-	-
Ток - непрерывный слив (Id) при 25 ° C	-	-	-	-
Входная емкость (Ciss) (макс.) @ Vds	-	-	-	-
Заряд заряда (Qg) (макс.) @ Vgs	-	-	-	-
Технологии	-	-	-	-
Vgs (макс.)	-	-	-	-
Рабочая Температура	-	-40°C ~ 85°C	0°C ~ 70°C	-40°C ~ 85°C
Vgs (й) (Max) @ Id	-	-	-	-
Упаковка /	-	196-LFBGA	16-DIP (0.300', 7.62mm)	64-VFQFN Exposed Pad
Серии	-	-	-	-
FET Характеристика	-	-	-	-
Базовый номер продукта	-	DAC34H84	MAX500	ADS62P42
Напряжение привода (Max Rds On, Min Rds On)	-	-	-	-
Тип установки	-	Surface Mount	Through Hole	Surface Mount
Rds On (Max) @ Id, Vgs	-	-	-	-
Тип FET	-	-	-	-
Поставщик Упаковка устройства	-	196-NFBGA (12x12)	16-PDIP	64-VQFN (9x9)

NVTFS5116PLTAG DataSheet PDF

Загрузите таблицы данных NVTFS5116PLTAG PDF и документацию onsemi для NVTFS5116PLTAG - onsemi.

Диаши: NVTFS5116PL.pdf
Экологическая информация: onsemi REACH.pdf onsemi RoHS.pdf
Сборка/Происхождение PCN: Wafer Process 30/Sep/2022.pdf
