Номер детали производителя
RFD16N05LSM9A
Производитель
OnSemi
Введение
Это n-канальный транзистор режима усовершенствования от OnSemi.Это дискретный полупроводник, предназначенный для приложений переключения питания и управления.
Особенности продукта и производительность
Рейтинг напряжения дренажного источника 50 В
16a непрерывный ток стока при 25 ° C
47 мОм максимум на резистентности при 16А, 5 В
Рабочая температура от -55 ° C до 150 ° C
60 Вт максимальная рассеяние мощности при 25 ° C
Преимущества продукта
Низкая на резистентность для высокой эффективности
Высокая способность обработки мощности
Широкий диапазон рабочей температуры
Ключевые технические параметры
Напряжение источника дренажа (VDS): 50 В
Напряжение источника затвора (VGS): ± 10 В
На резистентности (rds (ON)): 47Mω @ 16a, 5V
Ток дренажа (ID): 16a @ 25 ° C
Рассеяние мощности (PTOT): 60 Вт при 25 ° C
Заряд ворот (QG): 80NC @ 10V
Качественные и безопасные функции
ROHS3 соответствует

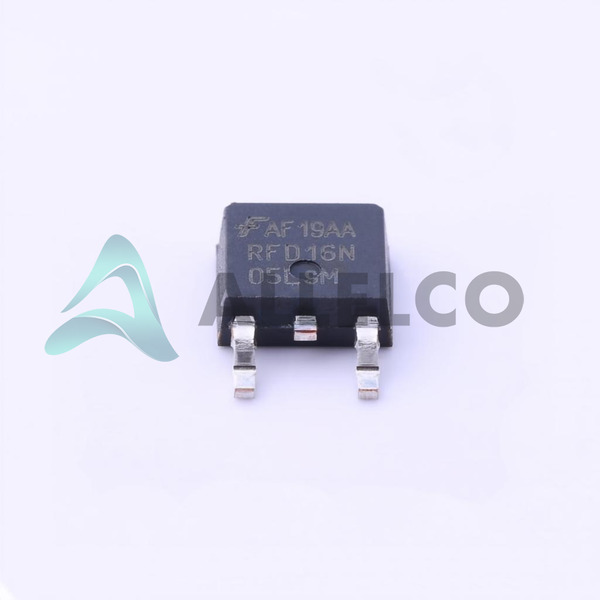

До 252AA (D-PAK)
Совместимость
Этот MOSFET совместим с широким спектром электроники и управления.
Области применения
Питания
Моторные диски
Переключение регуляторов
Общее переключение питания и управление
Жизненный цикл продукта
Этот продукт в настоящее время находится в производстве и не близится к прекращению.Замена и обновления могут быть доступны в будущем.
Ключевые причины выбора этого продукта
Высокая способность обработки мощности
Низкая устойчивость к эффективной эксплуатации
Широкий диапазон рабочей температуры
Компактное пакет поверхностного монтажа
Соответствие ROHS для экологических соображений
