Спецификация

Технические характеристики A3992SB-T
Технические спецификации Allegro MicroSystems - A3992SB-T, атрибуты, параметры и части с аналогичными спецификациями Allegro MicroSystems - A3992SB-T

Свойства продукта	Значение атрибута
производитель	Allegro MicroSystems
Напряжение тока - поставка	4.5V ~ 5.5V
Напряжение - Нагрузка	15V ~ 50V
Технологии	DMOS
Поставщик Упаковка устройства	24-DIP
Разрешение шага	1 ~ 1/64
Серии	-

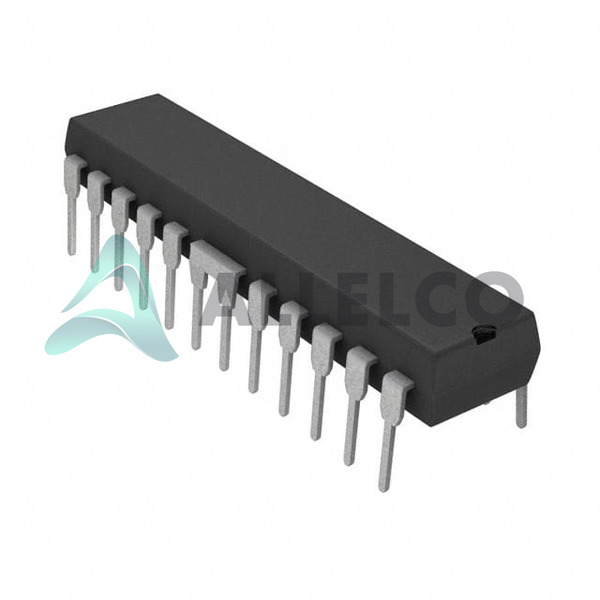

Упаковка /	24-PowerDIP (0.300", 7.62mm)
Упаковка	Tube
Выходная конфигурация	Half Bridge (4)

Свойства продукта	Значение атрибута
Рабочая Температура	-20°C ~ 150°C (TJ)
Тип установки	Through Hole
Тип двигателя - шаговый двигатель	Bipolar
Тип двигателя - переменный, постоянный ток	-
Интерфейс	Serial
функция	Driver - Fully Integrated, Control and Power Stage
Ток - Выходной	1.5A
Базовый номер продукта	A3992
Приложения	General Purpose

Классификации окружающей среды и экспорта

Атрибут	Описание
Статус RoHS	ROHS3 соответствует
Уровень чувствительности влаги (MSL)	1 (Unlimited)
Достичь статуса	REACH Unaffected
ECCN	EAR99
HTSUS	8542.39.0001

Введение запчастей

Номер детали производителя

A3992SB-T

Производитель

Allegro Microsystems

Введение

Интегрированный драйвер шагового двигателя с этапами управления и питания

Разработано для вождения биполярных шаговых двигателей

Особенности продукта и производительность

Полностью интегрированный драйвер шагового двигателя с этапами управления и питания

Поддерживает биполярные шаговые двигатели

Шаг разрешения от полного шага до 1/64 шага

Выходной ток до 1,5А на фазу

Широкий диапазон напряжений от 4,5 В до 5,5 В

Широкий диапазон напряжения нагрузки от 15 В до 50 В

Тепловое отключение на чипе и защита от перегрузки

Последовательный интерфейс для конфигурации и управления

Преимущества продукта

Упрощенная конструкция системы со встроенным этапом управления и мощности

Гибкое разрешение шага для точного контроля

Широкие диапазоны рабочего напряжения для универсальных применений

Надежные функции защиты для надежной работы

Ключевые технические параметры

Выходной ток: 1,5А на фазу

Напряжение питания: от 4,5 В до 5,5 В

Напряжение нагрузки: от 15 В до 50 В

Резолюция шага: полный шаг до 1/64 шага

Тип двигателя: биполярные шаговые двигатели

Интерфейс: серийный

Качественные и безопасные функции

ROHS3 соответствует

Тепловое отключение и защита от перегрузки

Совместимость

Подходит для вождения биполярных шаговых двигателей в различных применениях

Области применения

Приложения управления шаговым двигателем общего назначения

Жизненный цикл продукта

Активный продукт, не запланировано прекращение

Замена и обновления доступны

Ключевые причины выбора этого продукта

Полностью интегрированный драйвер шагового двигателя с расширенными функциями

Гибкое разрешение шага для точного контроля

Широкие диапазоны рабочего напряжения для универсальности

Надежные функции защиты для надежной работы

Упрощенная конструкция системы со встроенным этапом управления и мощности

Запасные части с аналогичными характеристиками

Три части справа имеют те же характеристики, что и Allegro MicroSystems A3992SB-T.

Свойства продукта
Тип продуктов	A3992SB-T	A3988SJPTR-T	A3992SLPTR-T	A3989SEVTR-T
производитель	Allegro MicroSystems	Allegro MicroSystems	Allegro MicroSystems	Allegro MicroSystems
Поставщик Упаковка устройства	24-DIP	48-LQFP-EP (7x7)	24-TSSOP-EP	36-QFN (6x6)
Упаковка	Tube	Tape & Reel (TR)	Tape & Reel (TR)	Tape & Reel (TR)
Приложения	General Purpose	General Purpose	General Purpose	General Purpose
Напряжение тока - поставка	4.5V ~ 5.5V	3V ~ 5.5V	4.5V ~ 5.5V	3V ~ 5.5V
Тип двигателя - переменный, постоянный ток	-	Brushed DC	-	Brushed DC
Технологии	DMOS	DMOS	DMOS	DMOS
Тип двигателя - шаговый двигатель	Bipolar	Bipolar	Bipolar	Bipolar
Базовый номер продукта	A3992	A3988	A3992	A3989
Выходная конфигурация	Half Bridge (4)	Half Bridge (8)	Half Bridge (4)	Half Bridge (6)
Ток - Выходной	1.5A	1.2A	1.5A	1.2A, 2.4A
функция	Driver - Fully Integrated, Control and Power Stage	Driver - Fully Integrated, Control and Power Stage	Driver - Fully Integrated, Control and Power Stage	Driver - Fully Integrated, Control and Power Stage
Интерфейс	Serial	Parallel	Serial	Parallel
Напряжение - Нагрузка	15V ~ 50V	8V ~ 36V	15V ~ 50V	8V ~ 36V
Разрешение шага	1 ~ 1/64	1, 1/2, 1/4	1 ~ 1/64	1, 1/2, 1/4
Упаковка /	24-PowerDIP (0.300", 7.62mm)	48-LQFP Exposed Pad	24-TSSOP (0.173", 4.40mm Width) Exposed Pad	36-VFQFN Exposed Pad
Рабочая Температура	-20°C ~ 150°C (TJ)	-20°C ~ 85°C (TA)	-20°C ~ 150°C (TJ)	-20°C ~ 150°C (TJ)
Серии	-	-	-	-
Тип установки	Through Hole	Surface Mount	Surface Mount	Surface Mount

A3992SB-T DataSheet PDF

Загрузите таблицы данных A3992SB-T PDF и документацию Allegro MicroSystems для A3992SB-T - Allegro MicroSystems.

Диаши: A3992.pdf
Изменение статуса PCN: EOL 22/Sep/2015.pdf
PCN устаревание/ EOL: Multiple Devices 09/Jun/2015.pdf
Pcn Другое: Product Status Update 18/Jun/2014.pdf
PCN упаковка: Tape Change 27/Jan/2023.pdf
