Технические характеристики FF02S45SV1-R3000
Технические спецификации JAE Electronics - FF02S45SV1-R3000, атрибуты, параметры и части с аналогичными спецификациями JAE Electronics - FF02S45SV1-R3000

Свойства продукта	Значение атрибута
производитель	JAE Electronics
Уровень напряжения	50V
прекращение	Solder
Серии	FF02S
Подача	0.012" (0.30mm)
Упаковка	Tape & Reel (TR)
Рабочая Температура	-40°C ~ 85°C
Количество позиций	45
Тип установки	Surface Mount, Right Angle
Спаривание Циклы	-
Материал огнеопасности	UL94 V-0
Блокировка Функция	Flip Lock
Материал корпуса	Liquid Crystal Polymer (LCP)

Свойства продукта	Значение атрибута
Цвет корпуса	White
Высота над доской	0.035" (0.88mm)
Плоский гибкий тип	FPC
Особенности	Zero Insertion Force (ZIF)
FFC, FCB Толщина	0.12mm
Текущий рейтинг (AMP)	0.35A per Contact
Материал контактов	Copper Alloy
Как связаться с Обработке толщина	3.94µin (0.10µm)
Как связаться с Финиш	Gold
Тип соединителя / контакта	Contacts, Bottom
Кабель End Type	Straight
Материал привода	Polyphenylene Sulfide (PPS)
Привод Цвет	Black

Классификации окружающей среды и экспорта

Атрибут	Описание
Уровень чувствительности влаги (MSL)	1 (Unlimited)
ECCN	EAR99
HTSUS	8536.69.4051

Введение запчастей

Номер детали производителя

FF02S45SV1-R3000

Производитель

Jae-Electronics

Введение

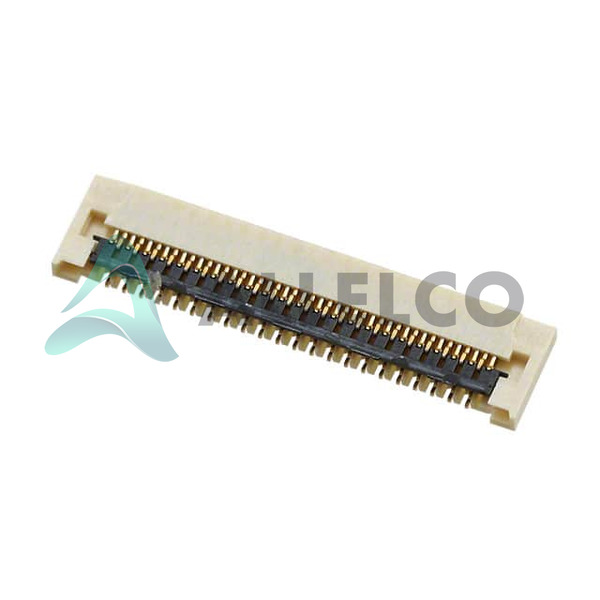

FF02S45SV1-R3000 представляет собой высокопроизводительный разъем FFC (плоский гибкий разъем) от JAE-Electronics.Он предназначен для широкого спектра приложений, обеспечивая надежное и безопасное соединение для плоских гибких кабелей.

Особенности продукта и производительность

45 позиций с шагом 0,30 мм

Поверхностное крепление, тип монтажа под прямым углом

Контактный контакт нижнего контакта

12 мм поддержка толщины FFC/FPC

035 "(0,88 мм) высота над платой

Механизм блокировки флип -блокировки

Zero Insertion Force (ZIF) дизайн

Рейтинг напряжения 50 В.

Рабочий диапазон температуры от -40 ° C до 85 ° C

Ul94 V-0 рейтинг воспламеняемости

35A текущий рейтинг за контакт

94 мкн (0,10 мкм) золотой контакт. Толщина контактной отделки

Преимущества продукта

Безопасное и надежное соединение для плоских гибких кабелей

Экономия пространства прямоугольный дизайн

Легкая установка с нулевой силой вставки

Широкий диапазон рабочей температуры

Отличная электрическая и механическая производительность

Ключевые причины выбора этого продукта

Высококачественная конструкция и надежная производительность

Универсальный дизайн для широкого спектра приложений

Экономически эффективное решение для требования потребностей соединителя

Соответствие отраслевым стандартам и требованиям безопасности

Качественные и безопасные функции

Спроектирован и изготовлен по стандартам высочайшего качества

RANTION EL94 V-0 для повышения безопасности

Строгие процессы тестирования и контроля качества

Совместимость

FF02S45SV1-R3000 совместим с различными плоскими гибкими кабелями и может использоваться в различных электронных устройствах и оборудовании.

Области применения

Потребительская электроника

Промышленная автоматизация

Медицинские устройства

Автомобильная электроника

Аэрокосмические и защитные системы

Жизненный цикл продукта

FF02S45SV1-R3000 является устаревшим продуктом.Клиентам рекомендуется связаться с отделом продаж нашего веб -сайта для получения информации об эквивалентных или альтернативных моделях.

Запасные части с аналогичными характеристиками

Три части справа имеют те же характеристики, что и JAE Electronics FF02S45SV1-R3000.

Свойства продукта
Тип продуктов	FF02S50SV1-R3000	FF02S55SV1-R3000	FF02S65SV1-R3000	FF02S40SV1-R3000
производитель	JAE Electronics	JAE Electronics	JAE Electronics	JAE Electronics
Кабель End Type	-	-	-	-
Серии	-	-	-	-
Материал контактов	-	-	-	-
Количество позиций	-	-	-	-
Подача	-	-	-	-
Материал корпуса	-	-	-	-
FFC, FCB Толщина	-	-	-	-
Привод Цвет	-	-	-	-
Как связаться с Обработке толщина	-	-	-	-
Материал привода	-	-	-	-
Особенности	-	-	-	Simultaneous Sampling
Упаковка	-	Tape & Reel (TR)	Tube	Tape & Reel (TR)
Плоский гибкий тип	-	-	-	-
прекращение	-	-	-	-
Уровень напряжения	-	-	-	-
Тип соединителя / контакта	-	-	-	-
Рабочая Температура	-	-40°C ~ 85°C	0°C ~ 70°C	-40°C ~ 85°C
Материал огнеопасности	-	-	-	-
Цвет корпуса	-	-	-	-
Текущий рейтинг (AMP)	-	-	-	-
Тип установки	-	Surface Mount	Through Hole	Surface Mount
Блокировка Функция	-	-	-	-
Как связаться с Финиш	-	-	-	-
Высота над доской	-	-	-	-
Спаривание Циклы	-	-	-	-

FF02S45SV1-R3000 DataSheet PDF

Загрузите таблицы данных FF02S45SV1-R3000 PDF и документацию JAE Electronics для FF02S45SV1-R3000 - JAE Electronics.

Диаши: FF02SxxSV1 (odd no. contacts) Drawing.pdf
PCN устаревание/ EOL: Multiple Devices 28/Feb/2017.pdf
