Номер детали производителя
ADC0809CCVX
Производитель
Техасские инструменты
Введение
ADC0809CCVX является устаревшим аналогом цифрового преобразователя, разработанного Texas Instruments, сфокусированным на упрощении процесса сбора цифровых данных из аналоговых сигналов.
Особенности продукта и производительность
8-битное разрешение
Скорость выборки до 10 тыс. Образцов в секунду в секунду
8 односторонних каналов ввода
Параллельный интерфейс данных
Мультиплексированный образец/удержание (Mux-S/H) и конфигурация ADC
Архитектура последовательного регистра приближения (SAR)
Требуется ссылка на внешнее напряжение
Поддерживает аналоговые напряжения питания между 4,5 В до 6,5 В
Поддерживает идентичный диапазон для напряжения цифрового питания
Работает в пределах температурного диапазона от -40 ° C до 85 ° C

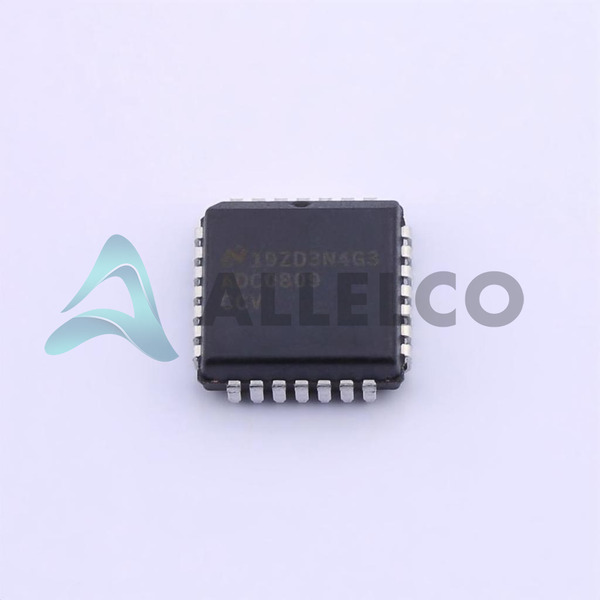

Пакет поверхностного монтажа: 28-LCC (J-Lead)
Преимущества продукта
Высоко универсальный с 8 входными каналами для различных чувствительных приложений
Упрощенное взаимодействие с параллельным выходным форматом
Архитектура SAR обеспечивает быстрые и точные преобразования
Надежный диапазон температур рабочей температуры подходит для суровых средств
Ключевые технические параметры
8-битное разрешение для адекватной точности
Скорость выборки: 10 тыс. Образцов в секунду, скорость баланса с использованием ресурсов
8 односторонних входов для простого подключения датчика
Напряжение питания: 4,5 В ~ 6,5 В, приспосабливание наиболее распространенных системных источников питания
Диапазон эксплуатации температуры: от -40 ° C до 85 ° C, обеспечивая надежность в различных условиях окружающей среды
Качественные и безопасные функции
Разработано Texas Instruments, лидером в области полупроводниковых продуктов, обеспечивая высокую надежность и стандарты производительности
Соответствие правилам безопасности и качества отрасли и качества
Совместимость
ADC0809CCVX предназначен для совместимости с широким диапазоном микроконтроллеров и цифровых систем из -за его параллельного интерфейса и гибких требований к напряжению.
Области применения
Системы сбора данных
Оборудование для мониторинга окружающей среды
Промышленные системы управления
Автоматическое оборудование
Потребительская электроника
Жизненный цикл продукта
Как продукт, указанный как устаревший, ADC0809CCVX находится в конце жизненного цикла производства.Это может иметь ограниченную доступность, и пользователи должны рассмотреть замену или обновления для новых проектов.
Несколько ключевых причин выбрать этот продукт
Оптимальный выбор для конструкций, требующих нескольких входных каналов без необходимости высокоскоростного преобразования
Репутация Texas Instruments за качество и надежность обеспечивает надежное решение
SAR Architecture предлагает хороший баланс между скоростью и точностью для различных приложений
Поддержка широкого экологического эксплуатационного диапазона делает его подходящим для надежных приложений
Несмотря на то, что он устарел, он остается действительным вариантом для устаревших систем или для завершения существующих конструкций без необходимости значительного редизайна.
