Номер детали производителя
CD4066BPWR
Производитель
Техасские инструменты
Введение

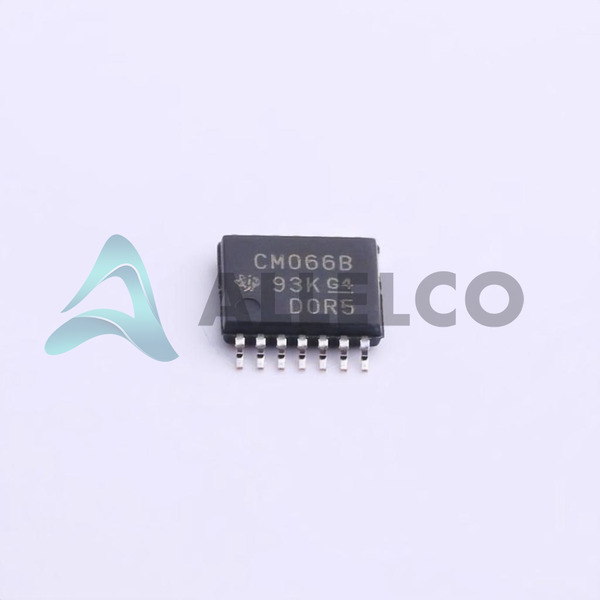

CD4066BPWR из Texas Instruments представляет собой высокопроизводительный, четырехсторонний переключатель, предназначенный для обработки аналоговых и цифровых сигналов в электронных приложениях переключения.
Особенности продукта и производительность
Квадратный двусторонний переключатель, обеспечивающий управление четырьмя отдельными наборами двунаправленных коммутаторов
Возможность высокоскоростного переключения, подходящая для различных приложений мультиплексирования и демультиплексирования
Низкое сопротивление в штате 240 Ом обеспечивает минимальную потерю сигнала
Низкий канал до канального сопоставления (ΔRON) 5 Ом обеспечивает постоянную производительность
Широкое рабочее напряжение варьируется от 3 В до 18 В для поддержки разнообразных применений
Преимущества продукта
Поддерживает как аналоговые, так и цифровые сигналы, повышающие универсальность
Улучшенная целостность сигнала из-за низкого сопротивления в штате и соответствия канала-канала.
Высокая плотность канала в компактном пакете 14-tssop экономит пространство
Ключевые технические параметры
Поставка напряжения, одиночный (V+): 3V ~ 18V
Сопротивление в штате (макс): 240om
Сопоставление канала-канала (ΔRON): 5OM
-3DB полосы пропускания: 40 МГц
Емкость канала (CS (OFF), CD (OFF)): 8PF
Рабочая температура: -55 ° C ~ 125 ° C
Качественные и безопасные функции
Построенный для надежного работы в широком температурном диапазоне от -55 ° C до 125 ° C, обеспечивая стабильность производительности в экстремальных условиях
Совместимость
Совместим с широким спектром напряжений питания (от 3 В до 18 В), облегчающего использование в различных средах схемы
Области применения
Телекоммуникационное оборудование
Системы сбора данных
Приложения переключения сигналов
Тестовое оборудование
Жизненный цикл продукта
В настоящее время активно
Нет указания на краткосрочное прекращение;Замена или обновления должны быть доступны в соответствии с текущими разработками
Несколько ключевых причин выбрать этот продукт
Высокая универсальность из -за совместимости как с аналоговыми, так и цифровыми сигналами
Обеспечивает надежную производительность с широким диапазоном рабочих напряжений и низким уровнем искажения сигналов
Пространственное решение, подходящее для применений высокой плотности с его упаковкой 14-ти.
Надежный в широком спектре условий окружающей среды, повышение долговечности и продолжительности жизни в различных приложениях
