ГлавнаяПродуктыДискретных полупроводниковых изделийТранзисторы - FETS, MOSFET - ОдиночныйCSD18532KCS

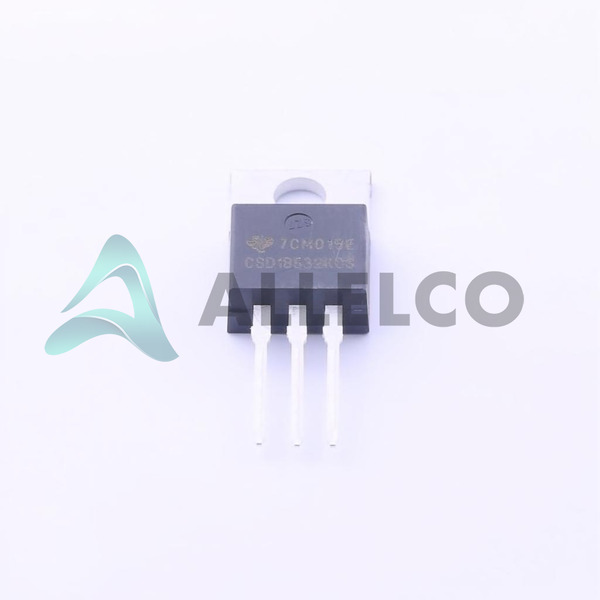

CSD18532KCS Image
CSD18532KCS Image - 1CSD18532KCS Image - 2
Изображение только для справки, подробную информацию о продукте, см. в спецификации.
Поделиться
 Добавить в избранное
Экспресс -вариант
Способ оплаты

CSD18532KCS - Texas Instruments

производитель Тип продуктов
CSD18532KCS
производитель
Texas Instruments
Allelco Тип продуктов
32D-CSD18532KCS
Гарантия
1 год гарантия Allelco - Узнайте больше
Описание деталей
MOSFET N-CH 60V 100A TO220-3
Упаковка
TO-220-3
Техническая спецификация
1.CSD18532KCS.pdf ...

Сборка/Происхождение PCN

Site Chg 04/Dec/2015.pdf
Статус RoHS
ROHS3 соответствует
Сравнить
Наша сертификация
Быть в наличии: 25926
  • Стоимость единици: $1.523
  • Промежуточный итог: $0.00

Хотите лучшую цену?
добавьте в CART и отправлять RFQ , мы немедленно свяжемся с вами.

Количество Стоимость единици Итоговые цены
1+ $1.523 $1.52
10+ $1.315 $13.15
50+ $1.184 $59.20
100+ $1.051 $105.10
500+ $0.991 $495.50
1000+ $0.965 $965.00
Вышеуказанная цена не включает налоги и фрахт, рассчитывается на странице заказа.
Экспресс -вариант
Способ оплаты
Наша сертификация

Спецификация

Технические характеристики CSD18532KCS
Технические спецификации Texas Instruments - CSD18532KCS, атрибуты, параметры и части с аналогичными спецификациями Texas Instruments - CSD18532KCS

Свойства продукта Значение атрибута
производитель Texas Instruments
Vgs (й) (Max) @ Id 2.2V @ 250µA
Vgs (макс.) ±20V
Технологии MOSFET (Metal Oxide)
Поставщик Упаковка устройства TO-220-3
Серии NexFET™
Rds On (Max) @ Id, Vgs 4.2mOhm @ 100A, 10V
Рассеиваемая мощность (макс) 250W (Tc)
Упаковка / TO-220-3
Упаковка Tube
Свойства продукта Значение атрибута
Рабочая Температура -55°C ~ 175°C (TJ)
Тип установки Through Hole
Входная емкость (Ciss) (макс.) @ Vds 4680 pF @ 30 V
Заряд заряда (Qg) (макс.) @ Vgs 53 nC @ 10 V
Тип FET N-Channel
FET Характеристика -
Напряжение привода (Max Rds On, Min Rds On) 4.5V, 10V
Слить к источнику напряжения (VDSS) 60 V
Ток - непрерывный слив (Id) при 25 ° C 100A (Tc)
Базовый номер продукта CSD18532

Классификации окружающей среды и экспорта

Атрибут Описание
Статус RoHS ROHS3 соответствует
Уровень чувствительности влаги (MSL) 1 (Unlimited)
Достичь статуса REACH Unaffected
ECCN EAR99

Введение запчастей

Номер детали производителя

CSD18532KCS

Производитель

Техасские инструменты

Введение

Высокопроизводительный N-канальный MOSFET Transistor

Особенности продукта и производительность

Высокие возможности тока до 100А непрерывного дренажного тока

Низкий притилизация 4,2 мохна

Широкий диапазон рабочего напряжения до 60 В

Широкая рабочая температура варьируется от -55 ° C до 175 ° C

Быстрая скорость переключения

Высокая плотность мощности с рассеянием мощности до 250 Вт

Преимущества продукта

Эффективное преобразование и контроль мощности

Компактный размер и высокая плотность мощности

Надежная работа в суровых условиях

Простота интеграции и дизайна

Ключевые технические параметры

Слив до источника напряжения (VDS): 60 В

Напряжение источника затвора (VGS): ± 20 В

Устойчивость (RDS (ON)): 4,2 мохна

Непрерывный ток дренажа (ID): 100a

Входная емкость (CISS): 4680 PF

Рассеяние мощности (PD): 250 Вт

Качественные и безопасные функции

ROHS3 соответствует

Сквозной пакет до 220-3

Надежный дизайн для надежной работы

Совместимость

Совместим с широким спектром электронных применений питания

Области применения

Питания

Моторные диски

Инверторы

Промышленная и потребительская электроника

Жизненный цикл продукта

Этот продукт является активным и широко используемым компонентом.

Замена и обновления легко доступны.

Ключевые причины выбора этого продукта

Высокая способность обработки мощности

Чрезвычайно низкий на резистентности для эффективного преобразования энергии

Широкий эксплуатационный напряжение и диапазон температуры

Компактный размер и высокая плотность мощности

Надежная производительность в суровых условиях

Легкая интеграция и гибкость дизайна

Запасные части с аналогичными характеристиками

Три части справа имеют те же характеристики, что и Texas Instruments CSD18532KCS.

Свойства продукта CSD18533KCS CSD18532NQ5B CSD18532Q5B CSD18532Q5BT
Тип продуктов CSD18533KCS CSD18532NQ5B CSD18532Q5B CSD18532Q5BT
производитель Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Поставщик Упаковка устройства - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Технологии - - - -
Слить к источнику напряжения (VDSS) - - - -
Заряд заряда (Qg) (макс.) @ Vgs - - - -
Тип FET - - - -
FET Характеристика - - - -
Рабочая Температура - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Vgs (й) (Max) @ Id - - - -
Rds On (Max) @ Id, Vgs - - - -
Упаковка - Tape & Reel (TR) Tube Tape & Reel (TR)
Базовый номер продукта - DAC34H84 MAX500 ADS62P42
Vgs (макс.) - - - -
Серии - - - -
Упаковка / - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Тип установки - Surface Mount Through Hole Surface Mount
Рассеиваемая мощность (макс) - - - -
Входная емкость (Ciss) (макс.) @ Vds - - - -
Ток - непрерывный слив (Id) при 25 ° C - - - -
Напряжение привода (Max Rds On, Min Rds On) - - - -

CSD18532KCS DataSheet PDF

Загрузите таблицы данных CSD18532KCS PDF и документацию Texas Instruments для CSD18532KCS - Texas Instruments.
