Номер детали производителя

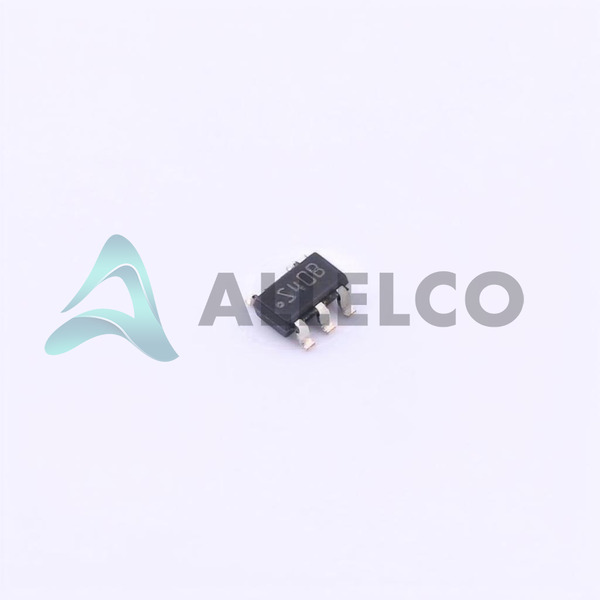

LM2611BMFX
Производитель
Техасские инструменты
Введение
LM2611BMFX от Texas Instruments представляет собой интегрированную схему управления питанием (PMIC), специально предназначенная для регуляции напряжения, использующая топологию преобразователя CUK с регулируемым выходом в упаковке поверхностного монтажа.
Особенности продукта и производительность
Топология конвертера CUK, позволяющая устойчиво и эффективно изменение напряжения
Поддерживает функциональность увеличения/понижения для настройки напряжения
Регулируемый выход от -1,23 В до -32 В с максимальной выходом тока 900 мА
Высокочастотный переключение при 1,4 МГц повышает эффективность и снижает шум
Работает в широком диапазоне входного напряжения от 2,7 В до 14 В
Функциональность в широкой рабочей температуре варьируется от -40 ° C до 125 ° C
Преимущества продукта
Эффективность и гибкость при преобразовании напряжения из -за топологии CUK
Компактный пакет SOT-23-5 подходит для приложений с ограниченным пространством
Высокая частота переключения уменьшает размер внешних компонентов
Ключевые технические параметры
Вход напряжения (мин): 2,7 В
Вход напряжения (макс): 14 В
Выход напряжения (мин/фиксированный): -1.23V
Выход напряжения (макс): -32V
Текущий вывод: 900 мА
Переключение частоты: 1,4 МГц
Рабочая температура: -40 ° C ~ 125 ° C
Качественные и безопасные функции
Построенный для работы в широких термических и электрических условиях, обеспечивая надежность и стабильность производительности
Совместимость
Монтажный тип: поверхностное крепление
Пакет / Корпус: SC-74A, SOT-753
Пакет устройств поставщика: SOT-23-5
Области применения
Портативные устройства
Блоки питания
Электроника, требующая точного регулирования напряжения
Жизненный цикл продукта
Статус: устарел
Замена или обновления могут потребоваться консультации с Texas Instruments
Несколько ключевых причин выбрать этот продукт
Универсальный диапазон напряжения от -1,23 В до -32V
Высокий ток до 900 мА для надежных потребностей в питании
Высокая частота переключения позволяет получить меньшие пассивные компоненты, уменьшая общий размер продукта
Эффективная работа в условиях экстремальных температур, обеспечение надежности в различных средах
Статус устаревания требует планирования долголетия и поддержки системы
