Номер детали производителя
LMV324MX
Производитель
Техасские инструменты
Введение

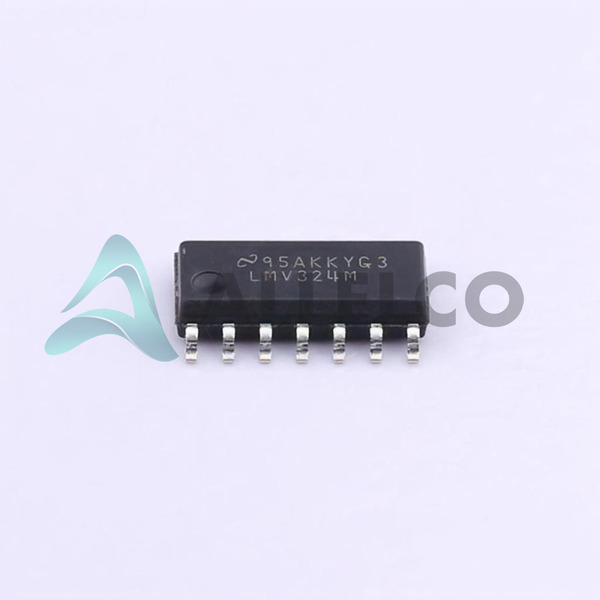

LMV324MX-это четырех операционный усилитель (OP-AMP) интегрированная схема (IC), которая подходит для широкого диапазона приложений усиления общего назначения.
Особенности продукта и производительность
Quad Op-AMP Design с 4 независимыми каналами усилителя
Выход с железной дорогой
Низкое напряжение входного смещения 1,7 мВ
Широкий напряжение питания диапазон от 2,7 В до 5,5 В
Низкий ток снабжения 410 мкА на канал
Скорость множества 1 В/мкс
Продукт Gain-Bandwidth 1 МГц
Широкий диапазон рабочей температуры от -40 ° C до 125 ° C
Автомобильный класс AEC-Q100 квалифицирован
Преимущества продукта
Компактный 14-полного поверхностного монтажа
Надежные производительности, подходящие для промышленных и автомобильных применений
Низкое потребление энергии и рассеяние тепла
Универсальная функциональность общего назначения OP-AMP
Ключевые технические параметры
Номер детали производителя: LMV324MX
Пакет: 14 Soic (0,154 дюйма, ширина 3,90 мм)
Выходной тип: железнодорожный долив
Монтажный тип: поверхностное крепление
Рабочая температура: -40 ° C ~ 125 ° C
Серия: Automotive, AEC-Q100, LMV
Количество схем: 4
Получите полосу пропускания продукт: 1 МГц
Пролет подачи напряжения (мин): 2,7 В
Ток питания: 410 мкА (x4 каналы)
Скорость множества: 1 В/мкс
Входное смещение напряжения: 1,7 мВ
Тип усилителя: общее назначение
Пролет подачи напряжения (макс): 5,5 В
Ток вывод / канал: 160 мА
Текущий входной смещение: 15 NA
Качественные и безопасные функции
Rohs не соответствует
Автомобильный класс AEC-Q100 квалифицирован для надежности и производительности в суровых условиях
Совместимость
LMV324MX совместим с широким спектром электронных схем и систем, которые требуют общего назначения OP-AMP, например:
- Кондиционирование и обработку аналогового сигнала
- амплификация датчика и буферизация
- Схемы регулирования напряжения и источника питания
-Схема конверсии аналого-цифрового
Области применения
Промышленное и заводское оборудование автоматизации
Автомобильная электроника и системы
Оборудование для приборов и испытательного оборудования
Потребительская электроника и приборы
Медицинские и медицинские устройства
Жизненный цикл продукта
LMV324MX является активным и широко используемым продуктом в портфеле Op-AMP Texas Instruments.
Замена или обновленные продукты могут быть доступны в будущем, но LMV324MX остается надежным и хорошо поддерживаемым вариантом.
Несколько ключевых причин выбрать этот продукт
Надежная и надежная производительность, подходящая для требования промышленных и автомобильных приложений.
Универсальная функциональность общего назначения OP-AMP с широким спектром функций и спецификаций.
Низкое энергопотребление и компактное пакет поверхностного монтажа для эффективной конструкции цепи.
Квалификация AEC-Q100 автомобильного класса для повышения надежности и безопасности.
Обширная поддержка и доступность от доверенного производителя Texas Instruments.
