Номер детали производителя

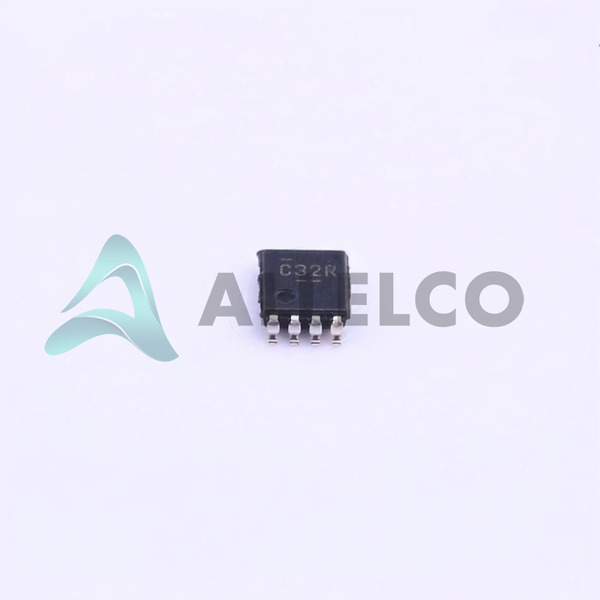

SN74LVC2G32DCUR
Производитель
Техасские инструменты
Введение
SN74LVC2G32DCUR представляет собой двойной 2-в-входной или ворот из серии Texas Instruments '74LVC, предназначенный для оптимальной скорости и эффективности питания.
Особенности продукта и производительность
Два 2 входа или ворота в одном пакете
Поддерживает 1,65 В до 5,5 В операции VCC
Максимальный ток с низким уровнем покоя 10 мкА
Высокий выходной ток 32 мА (как высокий, так и низкий)
Быстрая задержка распространения 3,2NS при нагрузке 5 В и 50PF
Уровни входной логики для высокого и низкого уровня составляют от 1,7 до 2 В и 0,7 В до 0,8 В соответственно
Преимущества продукта
Широкий диапазон рабочих напряжений, подходящий для различных применений
Низкое энергопотребление увеличивает срок службы батареи в портативных устройствах
Высокоскоростная работа улучшает общую производительность системы
Компактный пакет 8-VSSOP сохраняет пространство платы
Ключевые технические параметры
Логический тип: или ворота
Количество схем: 2
Поставка напряжения: 1,65 В ~ 5,5 В
Текущий покоек (макс): 10 мкА
Выходная выходная выход, низкая: 32 мА
Максимальная задержка распространения @ v, max cl: 3,2ns @ 5v, 50pf
Качественные и безопасные функции
Работает в широком диапазоне температур от -40 ° C до 125 ° C, обеспечивая надежность в суровых условиях
Совместимость
Поверхностное крепление 8-VSSOP Пакет совместим со стандартными процессами SMT
Гибкая совместимость напряжения для использования в системах 5 В, 3,3 В и нижнего напряжения
Области применения
Потребительская электроника
Автомобильные системы
Телекоммуникации
Вычислительные устройства
Жизненный цикл продукта
Статус: активно
Этот продукт в настоящее время находится в активном производстве без текущих планов по прекращению, обеспечивая долгосрочную доступность.
Несколько ключевых причин выбрать этот продукт
Высокая интеграция с двумя или воротами в одном пакете уменьшает количество компонентов.
Широкий диапазон рабочего напряжения от 1,65 В до 5,5 В обеспечивает гибкость для использования в различных приложениях.
Низкое энергопотребление и высокоскоростная работа делают его идеальным для чувствительного к мощности и высокоскоростным приложениям.
Продукт активно производится Texas Instruments, обеспечивая надежность и доступность.
Компактный пакет 8-VSSOP идеально подходит для приложений с ограниченным пространством.
Поддерживает широкий диапазон температур, что делает его подходящим для использования в средах с экстремальными температурами.
