Номер детали производителя

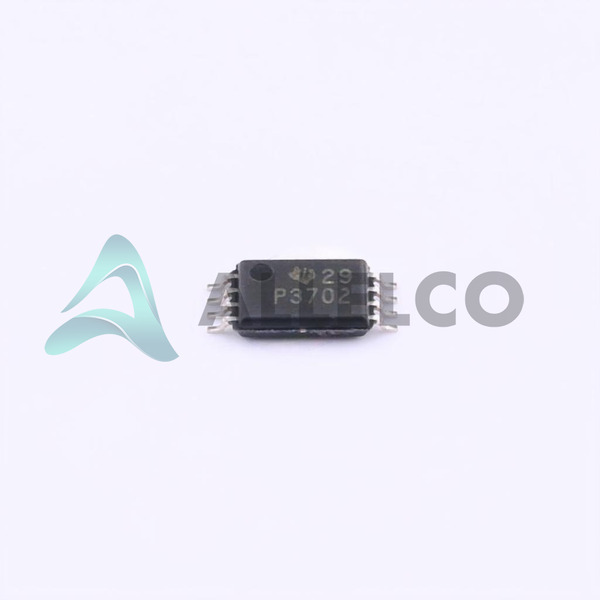

TLC3702CPWR
Производитель
Техасские инструменты
Введение
TLC3702CPWR является частью серии Texas Instruments 'Lincmos ™, разработанной для точных линейных приложений компараторов.
Особенности продукта и производительность
Двойной дизайн компаратора для универсальных приложений.
CMOS, Push-Pull, TTL Выходной тип поддерживает различные логические системы.
Работает в широком диапазоне напряжений питания (от 3 В до 16 В), вмещая разнообразные приложения.
Максимальное напряжение смещения ввода 5 мВ при 10 В обеспечивает точность.
Чрезвычайно низкий ток смещения ввода (5pa @ 5V), минимизация ошибки.
Способен поставлять до 20 мА вывода.
Крыжительный ток ниже 50 мкА для эффективности электроэнергии.
Высокий CMRR 84DB обеспечивает надежность в отношении входных вариаций общего режима.
Задержка распространения максимально достигает 4,5 мкм для быстрого ответа в приложениях для чувствительных ко времени.
Преимущества продукта
Универсальный из -за двойного дизайна компаратора.
Точная производительность с минимальным смещением ввода и напряжением смещения.
Энергоэффективный с низким уровнем покоя.
Совместим с несколькими логическими уровнями для более широкого применения.
Ключевые технические параметры
Количество элементов: 2
Поставка напряжения, одно/двойное (±): 3 В ~ 16 В
Входное смещение напряжения (макс): 5 мВ при 10 В
Текущий входной смещение (макс): 5pa @ 5v
Ток вывод (тип): 20 мА
Текущий покоек (макс): 50 мкА
CMRR, PSRR (тип): 84db cmrr
Задержка распространения (макс): 4,5 мкс.
Рабочая температура: 0 ° C ~ 70 ° C
Пакет / корпус: 8-tssop
Качественные и безопасные функции
Соответствует строгим стандартам качества качества Texas Instruments для линейных компараторов.
CMRR обеспечивает стабильную работу, несмотря на колебания напряжения.
Совместимость
Выходные уровни, совместимые с CMO, TTL и логическими уровнями.
Гибкие требования к мощности (от 3 В до 16 В) повышают совместимость с различными схемами.
Области применения
Промышленные системы управления
Обнаружение уровня напряжения
Оконные компараторы
Осцилляторы
Мониторинг точного напряжения
Жизненный цикл продукта
В настоящее время активный продукт с постоянной поддержкой.
Нет никаких признаков приближения к прекращению, что обеспечивает доступность продукта для будущих проектов.
Несколько ключевых причин выбрать этот продукт
Высокая точность с минимальным входным смещением и током смещения.
Низкое энергопотребление повышает энергоэффективность в приложениях.
Широкая совместимость с различными логическими уровнями и расходными материалами.
Состояние активного продукта обеспечивает долгосрочную доступность и поддержку.
Произведено Texas Instruments, доверенным лидером в полупроводниковых устройствах.
