ГлавнаяПродуктыИнтегральные схемы (ICs)Получение данных - цифровые в аналоговые преобразователи (DAC)TLC5615IDR

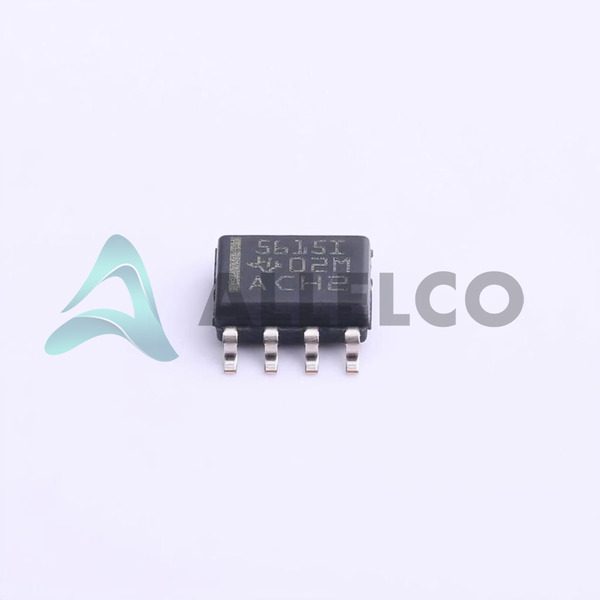

TLC5615IDR Image
TLC5615IDR Image - 1TLC5615IDR Image - 2
Изображение только для справки, подробную информацию о продукте, см. в спецификации.
Поделиться
 Добавить в избранное
Экспресс -вариант
Способ оплаты

TLC5615IDR - Texas Instruments

производитель Тип продуктов
TLC5615IDR
производитель
Texas Instruments
Allelco Тип продуктов
32D-TLC5615IDR
Гарантия
1 год гарантия Allelco - Узнайте больше
Описание деталей
IC DAC 10BIT V-OUT 8SOIC
Упаковка
8-SOIC
Техническая спецификация
1.TLC5615IDR.pdf ...
Статус RoHS
ROHS3 соответствует
Сравнить
Наша сертификация
Быть в наличии: 12506
  • Стоимость единици: $2.954
  • Промежуточный итог: $0.00

Хотите лучшую цену?
добавьте в CART и отправлять RFQ , мы немедленно свяжемся с вами.

Количество Стоимость единици Итоговые цены
1+ $2.954 $2.95
10+ $2.582 $25.82
30+ $2.207 $66.21
100+ $1.983 $198.30
500+ $1.88 $940.00
1000+ $1.833 $1,833.00
Вышеуказанная цена не включает налоги и фрахт, рассчитывается на странице заказа.
Экспресс -вариант
Способ оплаты
Наша сертификация

Спецификация

Технические характеристики TLC5615IDR
Технические спецификации Texas Instruments - TLC5615IDR, атрибуты, параметры и части с аналогичными спецификациями Texas Instruments - TLC5615IDR

Свойства продукта Значение атрибута
производитель Texas Instruments
Напряжение тока - поставка, цифровой 5V
Напряжение тока - поставка, аналоговый 5V
Поставщик Упаковка устройства 8-SOIC
Время установления 12.5µs (Typ)
Серии -
Тип ссылки External
Упаковка / 8-SOIC (0.154", 3.90mm Width)
Упаковка Tape & Reel (TR)
Тип выхода Voltage - Buffered
Свойства продукта Значение атрибута
Рабочая Температура -40°C ~ 85°C
Количество Ц / А преобразователей 1
Количество битов 10
Тип установки Surface Mount
INL / DNL (LSB) ±1 (Max), ±0.1
Дифференциальный выход No
Интерфейс передачи данных SPI
Базовый номер продукта TLC5615
Архитектура String DAC

Классификации окружающей среды и экспорта

Атрибут Описание
Статус RoHS ROHS3 соответствует
Уровень чувствительности влаги (MSL) 1 (Unlimited)
Достичь статуса REACH Unaffected
ECCN EAR99
HTSUS 8542.39.0001

Введение запчастей

Номер детали производителя

TLC5615IDR

Производитель

Техас-инструменты

Введение

TLC5615IDR представляет собой 10-битный цифровой и аналоговый преобразователь (DAC), разработанный специально для систем сбора данных и приложений аналоговых выходных данных.Он предлагает компактное, высокоскоростное решение для преобразования цифровых сигналов в аналоговую форму.

Особенности продукта и производительность

10-битное разрешение для точного аналогового вывода

Одиночный преобразователь d/a с выходным напряжением

Быстрое время оседания 12,5 мкс для применений быстрого ответа

Внешнее эталонное напряжение для универсальной конфигурации

Интерфейс данных SPI для легкой цифровой интеграции

Рабочая температура варьируется от -40 ° C до 85 ° C для промышленного применения

Преимущества продукта

Высокая точность преобразования с ± 1 (макс), ± 0,1 Inl/DNL

Эффективная работа как с аналоговым, так и цифровым напряжением подачи при 5V

Компактный 8-похожий пакет подходит для приложений с ограниченным пространством

Надежная эффективность в суровых условиях окружающей среды

Ключевые технические параметры

Количество битов: 10

Время оседания: 12,5 мкс (тип)

Поставка напряжения, аналоговое и цифровое: 5V

INL/DNL (LSB): ± 1 (макс), ± 0,1

Рабочая температура: -40 ° C ~ 85 ° C

Пакет / Корпус: 8 Soic

Качественные и безопасные функции

Архитектура строкости ЦАП для стабильного вывода

Разработан для соответствия строгим промышленным стандартам

Совместимость

Интерфейс SPI обеспечивает совместимость с большинством микроконтроллеров

Внешнее эталонное напряжение допускает гибкую интеграцию

Области применения

Промышленные системы управления

Системы сбора данных

Аналоговые выходные модули

Встроенные системы, требующие аналогового вывода

Жизненный цикл продукта

Статус: активно

Примечание. Непрерывная поддержка производителя без немедленного уведомления о прекращении.Всегда проверяйте потенциальные обновления или замены.

Несколько ключевых причин выбрать этот продукт

Точное 10-битное разрешение повышает точность генерации аналоговых сигналов.

Быстрое время урегулирования обеспечивает быстрый отклик системы.

Компактный SOIC Package упрощает дизайн макета печатной платы.

Надежный дизайн обеспечивает надежность в промышленных средах.

Гибкий интерфейс данных SPI обеспечивает легкую интеграцию с цифровыми системами.

Внешняя эталонная способность позволяет настраивать диапазон выходного напряжения.

Запасные части с аналогичными характеристиками

Три части справа имеют те же характеристики, что и Texas Instruments TLC5615IDR.

Свойства продукта TLC5615IDRG4 TLC5615IDGKR TLC5615IDGKRG4 TLC5615CDRG4
Тип продуктов TLC5615IDRG4 TLC5615IDGKR TLC5615IDGKRG4 TLC5615CDRG4
производитель Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Количество Ц / А преобразователей - 4 4 -
Поставщик Упаковка устройства - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Базовый номер продукта - DAC34H84 MAX500 ADS62P42
INL / DNL (LSB) - ±4, ±2 ±1 (Max), ±1 (Max) -
Упаковка - Tape & Reel (TR) Tube Tape & Reel (TR)
Тип выхода - Current - Unbuffered Voltage - Buffered -
Количество битов - 16 8 14
Рабочая Температура - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Архитектура - Current Source R-2R Pipelined
Тип ссылки - External, Internal External External, Internal
Дифференциальный выход - Yes No -
Серии - - - -
Напряжение тока - поставка, цифровой - 1.14V ~ 1.26V 11.4V ~ 16.5V 1.65V ~ 3.6V
Интерфейс передачи данных - LVDS - Parallel I²C LVDS - Parallel, Parallel
Упаковка / - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Тип установки - Surface Mount Through Hole Surface Mount
Напряжение тока - поставка, аналоговый - 3.14V ~ 3.46V 11.4V ~ 16.5V 3V ~ 3.6V
Время установления - 10ns (Typ) 4.5µs -
