Номер детали производителя

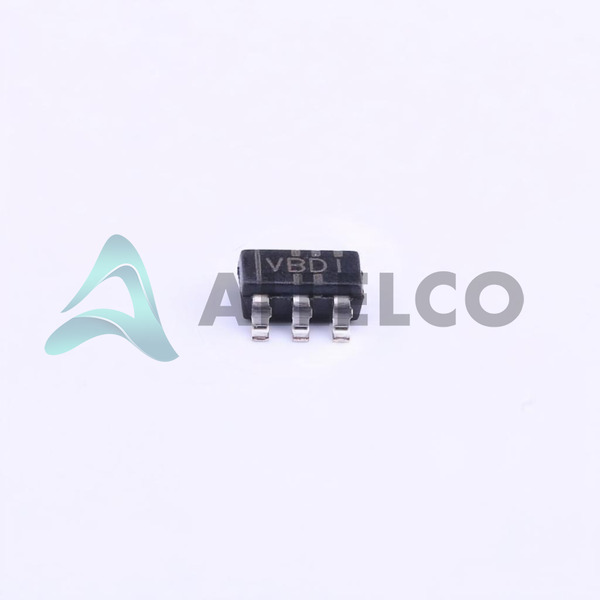

TLV3401IDBVR
Производитель
Техасские инструменты
Введение
TLV3401IDBVR представляет собой линейный компаратор общего назначения с одним элементом с CMOS, выходом с открытым дрессировкой, предназначенным для широкого диапазона приложений.
Особенности продукта и производительность
Конфигурация единого элемента
CMOS, выходной выходной тип
Поддерживает подачу напряжения от 2,7 В до 16 В или двойной подачи от ± 1,35 В до ± 8 В
Низкое напряжение входного смещения (максимум 3,6 мВ при 15 В)
Низкий ток смещения входа (максимум 250pa при 15 В)
Приличный выходной ток (типичный 10 мА)
Низкий уровень покоя (максимум 950На)
Высокий CMRR и PSRR (88DB CMRR, 105DB PSRR)
Максимальная задержка распространения 300 мкм
Рабочая температура варьируется от -40 ° C до 125 ° C
Устройство поверхностного монтажа в SC-74A, пакет SOT-753
Преимущества продукта
Очень стабильный компаратор с гибкой диапазоном напряжений высокого питания
Высокая точность с превосходным иммунитетом шума
Низкое энергопотребление
Надежная производительность в расширенных диапазонах температуры
Ключевые технические параметры
Напряжение питания, одно/двойное: 2,7 В ~ 16 В, ± 1,35 В ~ 8 В
Входное напряжение: 3,6 МВ при макс 15 В 15 В
Входная смещение ток: 250pa при макс 15 В 15 В
Выходной ток: 10 мА типично
Крыжительный ток: 950NA макс.
CMRR, PSRR: 88DB CMRR, 105DB PSRR
Задержка распространения: 300 мкс макс.
Рабочая температура: -40 ° C ~ 125 ° C
Качественные и безопасные функции
Эксплуатационная стабильность в условиях экстремальной температуры
Низкие параметры смещения и смещения обеспечивают точную работу
Строгие характеристики отторжения мощности и общего режима обеспечивают повышенную целостность сигнала
Совместимость
Совместим с различными цифровыми системами, требующими сравнения напряжения
Конструкция монтажа поверхности, адаптированная для автоматических процессов сборки печатных плат
Области применения
Промышленная электроника
Системы автоматизации
Единицы кондиционирования сигнала
Модули обнаружения уровня напряжения
Надзорные схемы
Жизненный цикл продукта
В настоящее время отмечается как активная
Нет известных рисков отказа
Замена или обновление продукта не указаны, что указывает на доступность стабильной продукции
Несколько ключевых причин выбрать этот продукт
Высокая гибкость в опциях подачи напряжения, обслуживающих различные приложения
Подходит для использования в суровых условиях работы из -за расширенного температурного диапазона
Низкое энергопотребление, что делает его идеальным для чувствительных к электроэнергии применения
Высокие коэффициенты отторжения (CMRR и PSRR) обеспечивают минимальные интерференции сигнала
Пакет поверхностного монтажа облегчает интеграцию в современные электронные сборы
Сильная возможность выходного привода, подходящая для широкого спектра цифровых интерфейсов.
