ГлавнаяПродуктыИнтегральные схемы (ICs)Получение данных - цифровые в аналоговые преобразователи (DAC)TLV5630IPWR

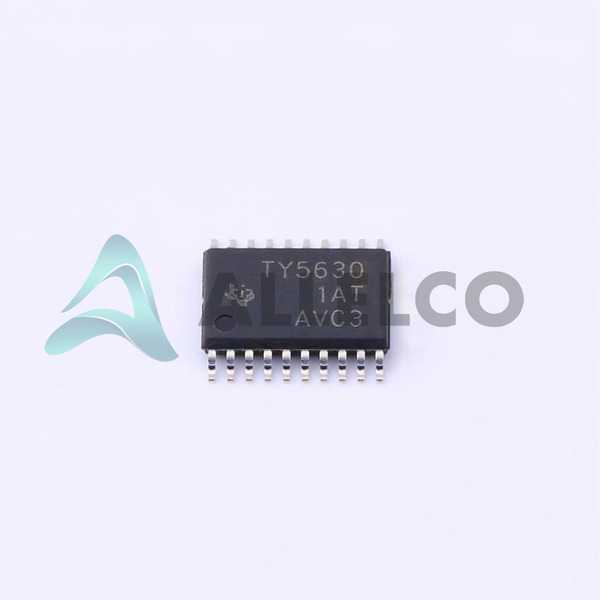

TLV5630IPWR Image
TLV5630IPWR Image - 1
Изображение только для справки, подробную информацию о продукте, см. в спецификации.
Поделиться
 Добавить в избранное
Экспресс -вариант
Способ оплаты

TLV5630IPWR - Texas Instruments

производитель Тип продуктов
TLV5630IPWR
производитель
Texas Instruments
Allelco Тип продуктов
32D-TLV5630IPWR
Гарантия
1 год гарантия Allelco - Узнайте больше
Описание деталей
IC DAC 12BIT V-OUT 20TSSOP
Упаковка
20-TSSOP
Техническая спецификация
1.TLV5630IPWR.pdf ...

HTML DataSheet

TLV5630-32.pdf
Статус RoHS
ROHS3 соответствует
Сравнить
Наша сертификация
Быть в наличии: 5554
  • Стоимость единици: $23.52
  • Промежуточный итог: $0.00

Хотите лучшую цену?
добавьте в CART и отправлять RFQ , мы немедленно свяжемся с вами.

Количество Стоимость единици Итоговые цены
1+ $23.52 $23.52
30+ $22.54 $676.20
Вышеуказанная цена не включает налоги и фрахт, рассчитывается на странице заказа.
Экспресс -вариант
Способ оплаты
Наша сертификация

Спецификация

Технические характеристики TLV5630IPWR
Технические спецификации Texas Instruments - TLV5630IPWR, атрибуты, параметры и части с аналогичными спецификациями Texas Instruments - TLV5630IPWR

Свойства продукта Значение атрибута
производитель Texas Instruments
Напряжение тока - поставка, цифровой 2.7V ~ 3.3V, 5V
Напряжение тока - поставка, аналоговый 2.7V ~ 3.3V, 5V
Поставщик Упаковка устройства 20-TSSOP
Время установления 7µs
Серии -
Тип ссылки External, Internal
Упаковка / 20-TSSOP (0.173", 4.40mm Width)
Упаковка Tape & Reel (TR)
Тип выхода Voltage - Buffered
Свойства продукта Значение атрибута
Рабочая Температура -40°C ~ 85°C
Количество Ц / А преобразователей 8
Количество битов 12
Тип установки Surface Mount
INL / DNL (LSB) ±2, ±0.5
Дифференциальный выход No
Интерфейс передачи данных SPI
Базовый номер продукта TLV5630
Архитектура String DAC

Классификации окружающей среды и экспорта

Атрибут Описание
Статус RoHS ROHS3 соответствует
Уровень чувствительности влаги (MSL) 1 (Unlimited)
Достичь статуса REACH Unaffected
ECCN EAR99
HTSUS 8542.39.0001

Введение запчастей

Номер детали производителя

TLV5630IPWR

Производитель

Техасские инструменты

Введение

Высокопроизводительный 12-битный конвертер цифрового в аналог с несколькими каналами

Особенности продукта и производительность

12-битное разрешение

8-канальный D/A преобразователь

Строковой архитектура DAC

7 мкс.

Буферный выходной выход

Интерфейс данных SPI

Внешняя и внутренняя ссылка

Преимущества продукта

Высокая интеграция с несколькими ЦАП

Быстрая пропускная способность данных и время ответа

Гибкие параметры ориентировочного напряжения

Калибровка точности с низкой ошибкой INL/DNL

Ключевые технические параметры

Количество битов: 12

Количество преобразователей D/A: 8

Время оседания: 7 мкс

Напряжение - Поставка, аналог: от 2,7 В до 3,3 В, 5 В

Напряжение - подача, цифровой: от 2,7 В до 3,3 В, 5 В

INL/DNL (LSB): ± 2, ± 0,5

Рабочая температура: от -40 ° C до 85 ° C

Качественные и безопасные функции

Соответствие отраслевым стандартам для безопасности и качества

Совместимость

Совместим с интерфейсом SPI

Поверхностное крепление 20-х годов упаковка

Области применения

Точная аналоговая выход для систем управления промышленностью

Приложения смешанных сигналов

Автоматизированное испытательное оборудование

Системы сбора данных

Жизненный цикл продукта

Активный статус

Не близится к прекращению

Доступность замены или обновления

Несколько ключевых причин выбрать этот продукт

Высокое разрешение и многоканальный выход для сложных задач

Быстрый ответ и время урегулирования для приложений в реальном времени

Совместимость с системами 3,3 В и 5 В

Надежный диапазон рабочей температуры для суровых средств

Надежная производительность уважаемого производителя

Запасные части с аналогичными характеристиками

Три части справа имеют те же характеристики, что и Texas Instruments TLV5630IPWR.

Свойства продукта TLV5630IPWRG4 TLV5630IDWR TLV5630IPW TLV5630IDWRG4
Тип продуктов TLV5630IPWRG4 TLV5630IDWR TLV5630IPW TLV5630IDWRG4
производитель Luminary Micro / Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Упаковка / - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Тип выхода - Current - Unbuffered Voltage - Buffered -
Упаковка - Tape & Reel (TR) Tube Tape & Reel (TR)
Тип ссылки - External, Internal External External, Internal
INL / DNL (LSB) - ±4, ±2 ±1 (Max), ±1 (Max) -
Интерфейс передачи данных - LVDS - Parallel I²C LVDS - Parallel, Parallel
Рабочая Температура - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Количество битов - 16 8 14
Количество Ц / А преобразователей - 4 4 -
Архитектура - Current Source R-2R Pipelined
Тип установки - Surface Mount Through Hole Surface Mount
Напряжение тока - поставка, аналоговый - 3.14V ~ 3.46V 11.4V ~ 16.5V 3V ~ 3.6V
Поставщик Упаковка устройства - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Время установления - 10ns (Typ) 4.5µs -
Дифференциальный выход - Yes No -
Базовый номер продукта - DAC34H84 MAX500 ADS62P42
Напряжение тока - поставка, цифровой - 1.14V ~ 1.26V 11.4V ~ 16.5V 1.65V ~ 3.6V
Серии - - - -

TLV5630IPWR DataSheet PDF

Загрузите таблицы данных TLV5630IPWR PDF и документацию Texas Instruments для TLV5630IPWR - Texas Instruments.

HTML DataSheet
TLV5630-32.pdf
