ГлавнаяПродуктыФильтрыФильтры EMI/RFI (LC, RC сети)TPD3F303DPVR

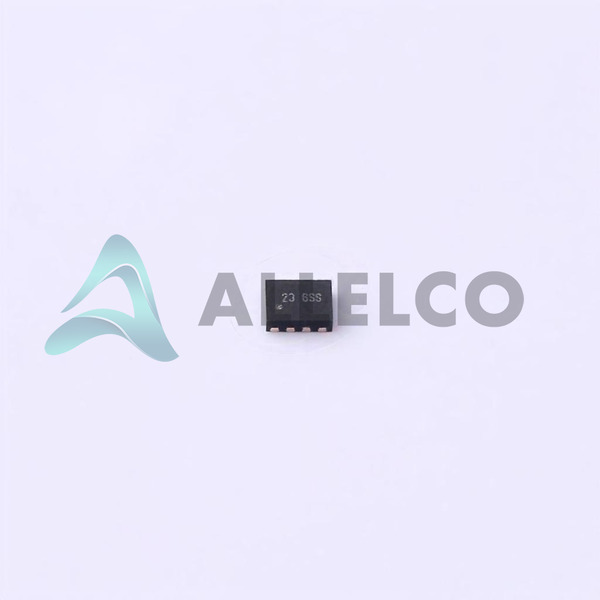

TPD3F303DPVR Image
TPD3F303DPVR Image - 1TPD3F303DPVR Image - 2
Изображение только для справки, подробную информацию о продукте, см. в спецификации.
Поделиться
 Добавить в избранное
Экспресс -вариант
Способ оплаты

TPD3F303DPVR - Texas Instruments

производитель Тип продуктов
TPD3F303DPVR
производитель
Texas Instruments
Allelco Тип продуктов
32D-TPD3F303DPVR
Гарантия
1 год гарантия Allelco - Узнайте больше
Описание деталей
FILTER RC(PI) ESD SMD
Упаковка
8-UFDFN Exposed Pad
Техническая спецификация
1.TPD3F303DPVR.pdf ...

HTML DataSheet

TPD3F303.pdf
Статус RoHS
ROHS3 соответствует
Сравнить
Наша сертификация
Быть в наличии: 76490
  • Стоимость единици: $0.347
  • Промежуточный итог: $0.00

Хотите лучшую цену?
добавьте в CART и отправлять RFQ , мы немедленно свяжемся с вами.

Количество Стоимость единици Итоговые цены
1+ $0.347 $0.35
10+ $0.283 $2.83
30+ $0.251 $7.53
100+ $0.22 $22.00
500+ $0.201 $100.50
1000+ $0.192 $192.00
Вышеуказанная цена не включает налоги и фрахт, рассчитывается на странице заказа.
Экспресс -вариант
Способ оплаты
Наша сертификация

Спецификация

Технические характеристики TPD3F303DPVR
Технические спецификации Texas Instruments - TPD3F303DPVR, атрибуты, параметры и части с аналогичными спецификациями Texas Instruments - TPD3F303DPVR

Свойства продукта Значение атрибута
производитель Texas Instruments
Напряжение - Номинальный -
Значения R = 47Ohms, 100Ohms, C = 20pF
Тип Low Pass
Технологии RC (Pi)
Размер / Dimension 0.083' L x 0.063' W (2.10mm x 1.60mm)
Серии TPD
Сопротивление - Channel (Ом) 47, 100
Упаковка / 8-UFDFN Exposed Pad
Упаковка Tape & Reel (TR)
Свойства продукта Значение атрибута
Рабочая Температура -40°C ~ 85°C
Количество каналов 3
Тип установки Surface Mount
Высота 0.026' (0.65mm)
Фильтр Сортировка 2nd
Защита ESD Yes
Центр / Частота среза 294MHz, 308MHz (Cutoff)
Базовый номер продукта TPD3F303
Затухание Значение -
Приложения Data Lines for Mobile Devices

Классификации окружающей среды и экспорта

Атрибут Описание
Статус RoHS ROHS3 соответствует
Уровень чувствительности влаги (MSL) 1 (Unlimited)
Достичь статуса REACH Unaffected
ECCN EAR99
HTSUS 8548.00.0000

Введение запчастей

Номер детали производителя

TPD3F303DPVR

Производитель

Техасские инструменты

Введение

TPD3F303DPVR является интегрированным фильтром с низким проходом с защитой ESD.

Особенности продукта и производительность

Фильтр с низким проходом с технологией RC (PI)

2 -й заказ дизайн фильтра

Три канала для фильтрации сигнала

Защита ESD интегрирована

Поверхностное крепление 8-UFDFN Обнароженное пакет PAD

Подходит для высокоскоростных линий данных

Преимущества продукта

Повышает целостность сигнала для высокочастотных линий данных

Обеспечивает защиту ESD для чувствительных компонентов

Компактный размер для применений с ограниченным пространством

Низкое сопротивление канала для минимального ослабления сигнала

Ключевые технические параметры

Количество каналов: 3

Центр / частота отсечения: 294 МГц, 308 МГц (отсечка)

Сопротивление - канал (Ом): 47, 100

Значения: r = 47 Ом, 100 Ом, c = 20pf

Рабочая температура: -40 ° C ~ 85 ° C

Качественные и безопасные функции

Встроенная защита ESD

Совместимость

Совместим с высокоскоростными приложениями линии передачи данных

Подходит для технологии поверхности (SMT)

Области применения

Линии обработки данных для мобильных устройств

Жизненный цикл продукта

Статус продукта: активный

Нет признаков близости от прекращения работы

Замена или обновления должны быть получены из портфеля продуктов Texas Instruments

Несколько ключевых причин выбрать этот продукт

Интеграция фильтра с низким проходом и защиты ESD уменьшает количество компонентов

Дизайн фильтра поддерживает целостность сигнала высокочастотного сигнала

Репутация Texas Instruments для высококачественных полупроводниковых продуктов

Подходит для современных линий данных мобильных устройств

Доступность в упаковке ленты и катушек для автоматических процессов производства

Запасные части с аналогичными характеристиками

Три части справа имеют те же характеристики, что и Texas Instruments TPD3F303DPVR.

Свойства продукта TPD3F303DPVR TPD3F303DQDR TPD3E001DRSR TPD3E001DRSRG4
Тип продуктов TPD3F303DPVR TPD3F303DQDR TPD3E001DRSR TPD3E001DRSRG4
производитель Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Фильтр Сортировка 2nd 2nd - -
Сопротивление - Channel (Ом) 47, 100 47, 100 - -
Значения R = 47Ohms, 100Ohms, C = 20pF R = 47Ohms, 100Ohms, C = 20pF - -
Центр / Частота среза 294MHz, 308MHz (Cutoff) 294MHz, 308MHz (Cutoff) - -
Приложения Data Lines for Mobile Devices Data Lines for Mobile Devices General Purpose -
Размер / Dimension 0.083' L x 0.063' W (2.10mm x 1.60mm) 0.067" L x 0.053" W (1.70mm x 1.35mm) - -
Защита ESD Yes Yes - -
Рабочая Температура -40°C ~ 85°C -40°C ~ 85°C -40°C ~ 85°C (TA) -
Тип Low Pass Low Pass Steering (Rail to Rail) -
Затухание Значение - - - -
Базовый номер продукта TPD3F303 TPD3F303 TPD3E001 -
Тип установки Surface Mount Surface Mount Surface Mount -
Количество каналов 3 3 - -
Высота 0.026' (0.65mm) 0.031" (0.79mm) - -
Упаковка / 8-UFDFN Exposed Pad 8-WFDFN Exposed Pad 6-WDFN Exposed Pad -
Напряжение - Номинальный - - - -
Серии TPD TPD - -
Технологии RC (Pi) RC (Pi) - -
Упаковка Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR) -

TPD3F303DPVR DataSheet PDF
