Номер детали производителя

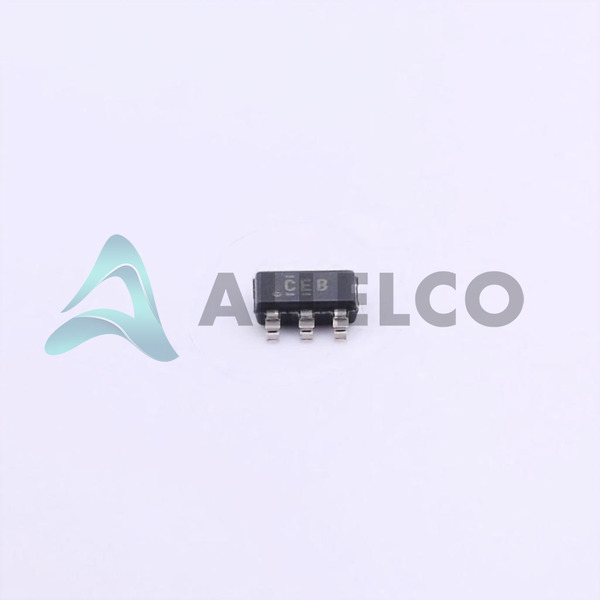

TPS78101DDCR
Производитель
Техасские инструменты
Введение
TPS78101DDCR-это регулируемый регулятор напряжения с низким отключением (LDO), предназначенный для чувствительных к питанию применений, обладает высокой эффективностью и минимальным энергопотреблением.
Особенности продукта и производительность
Регулируемый диапазон выходного напряжения от 1,22 В до 5,25 В.
Поддерживает входные напряжения до 5,5 В.
Низкий уровень покоя 1,3 мкА, идеально подходит для устройств с аккумулятором.
Максимальный выходной ток 150 мА.
Коэффициент отклонения источника питания (PSRR) варьируется от 40 дБ до 15 дБ на частотах 10 Гц до 1 кГц.
Включает в себя функции защиты от чрезмерного тока, чрезмерного температуры и обратной полярности.
Рабочая температура варьируется от -40 ° C до 125 ° C.
Преимущества продукта
Высокая энергоэффективность с низкими функциями отсева.
Минимальный покоящий ток улучшает срок службы батареи в переносных устройствах.
Интегрированные функции защиты обеспечивают надежность и долговечность в неблагоприятных условиях.
Ключевые технические параметры
Вход напряжения (макс): 5,5 В.
Выход напряжения (мин/фиксированный): 1,22 В
Выход напряжения (макс): 5,25 В
Ток вывод: 150 мА
Текущий покоек (IQ): 1,3 мкА
PSRR: 40 дБ ~ 15 дБ (10 Гц ~ 1 кГц)
Качественные и безопасные функции
Защита от чрезмерного тока, чрезмерной температуры и обратной полярности.
Совместимость
Поставляется в тонком пакете SOT-23-5 и TSOT-23-5, совместимой с технологией поверхностного монтажа для легкой интеграции в различные платы в кругах.
Области применения
Подходит для устройств с аккумулятором, портативной электроникой и низкопрохожными приложениями, требующими эффективного регулирования напряжения.
Жизненный цикл продукта
В настоящее время активно без объявления о прекращении.
Доступность замены и потенциальных обновлений, поддерживаемых Texas Instruments.
Несколько ключевых причин выбрать этот продукт
Исключительно низкий уровень покоя и напряжение отсева для повышения эффективности.
Надежные встроенные функции защиты способствуют долговечности продукта и безопасной эксплуатации.
Гибкий и регулируемый выход напряжения подходит для разнообразного диапазона приложений.
Высокий PSRR обеспечивает минимальный шум и помехи в чувствительные электронные настройки.
Надежная производительность в широком диапазоне температур, что делает его идеальным для сложных сред.
